高中物理受力分析经典.doc

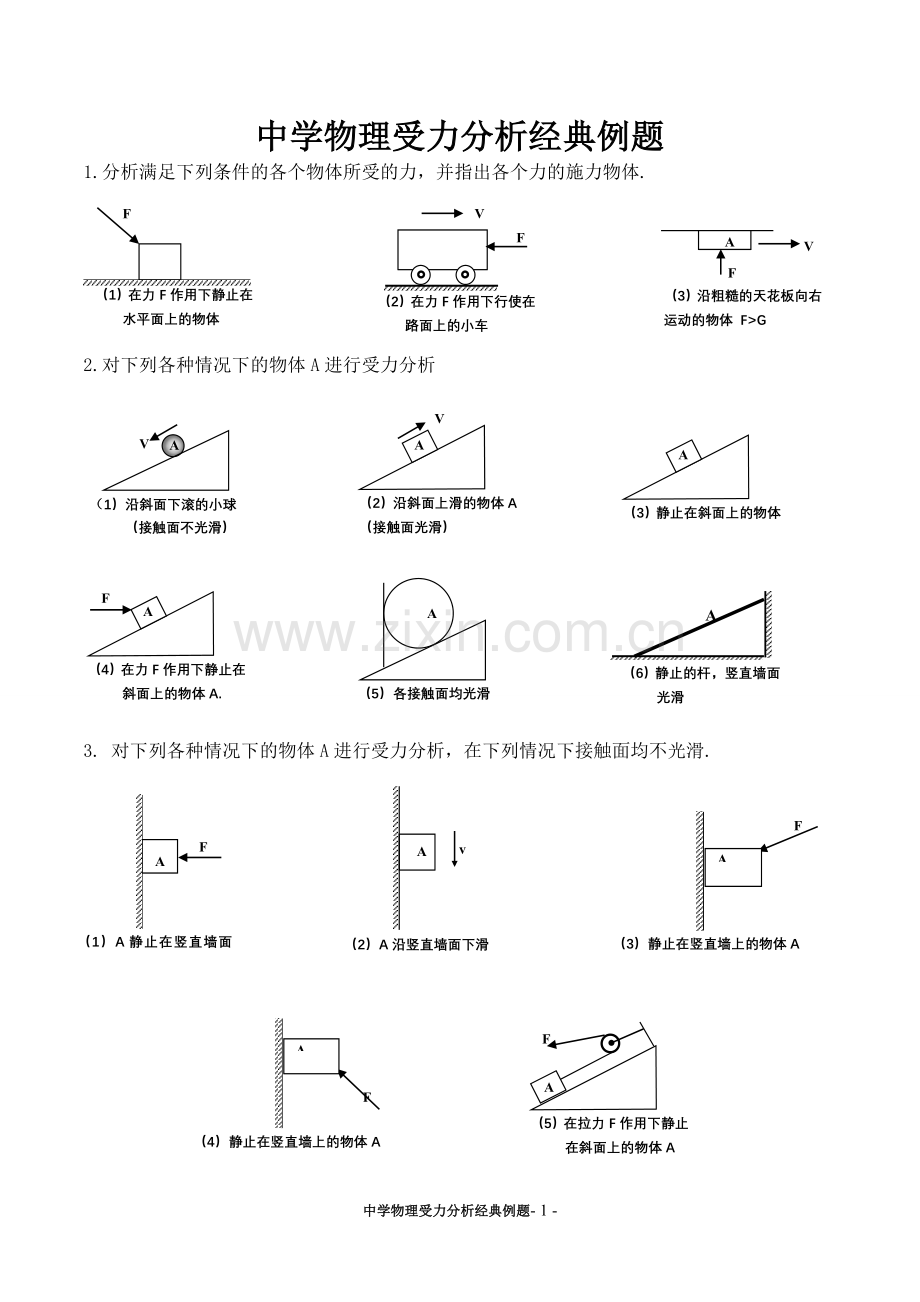

中学物理受力分析经典例题
1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.
（2）在力F作用下行使在路面上的小车

F
V
（1）在力F作用下静止在水平面上的物体
F

（3）沿粗糙的天花板向右运动的物体 F>G
F
A
V

2.对下列各种情况下的物体A进行受力分析

（2）沿斜面上滑的物体A
（接触面光滑）
A
V

（1）沿斜面下滚的小球
（接触面不光滑）
A
V
（3）静止在斜面上的物体
A

（6）静止的杆，竖直墙面光滑
A乙
（5）各接触面均光滑
A
（4）在力F作用下静止在斜面上的物体A.
A
F

3. 对下列各种情况下的物体A进行受力分析，在下列情况下接触面均不光滑.

v
（2）A沿竖直墙面下滑
A
（3）静止在竖直墙上的物体A
F
A
F
（1）A静止在竖直墙面上
A

（5）在拉力F作用下静止在斜面上的物体A
（接触面光滑）
FV
AFV
（4）静止在竖直墙上的物体A
F
A

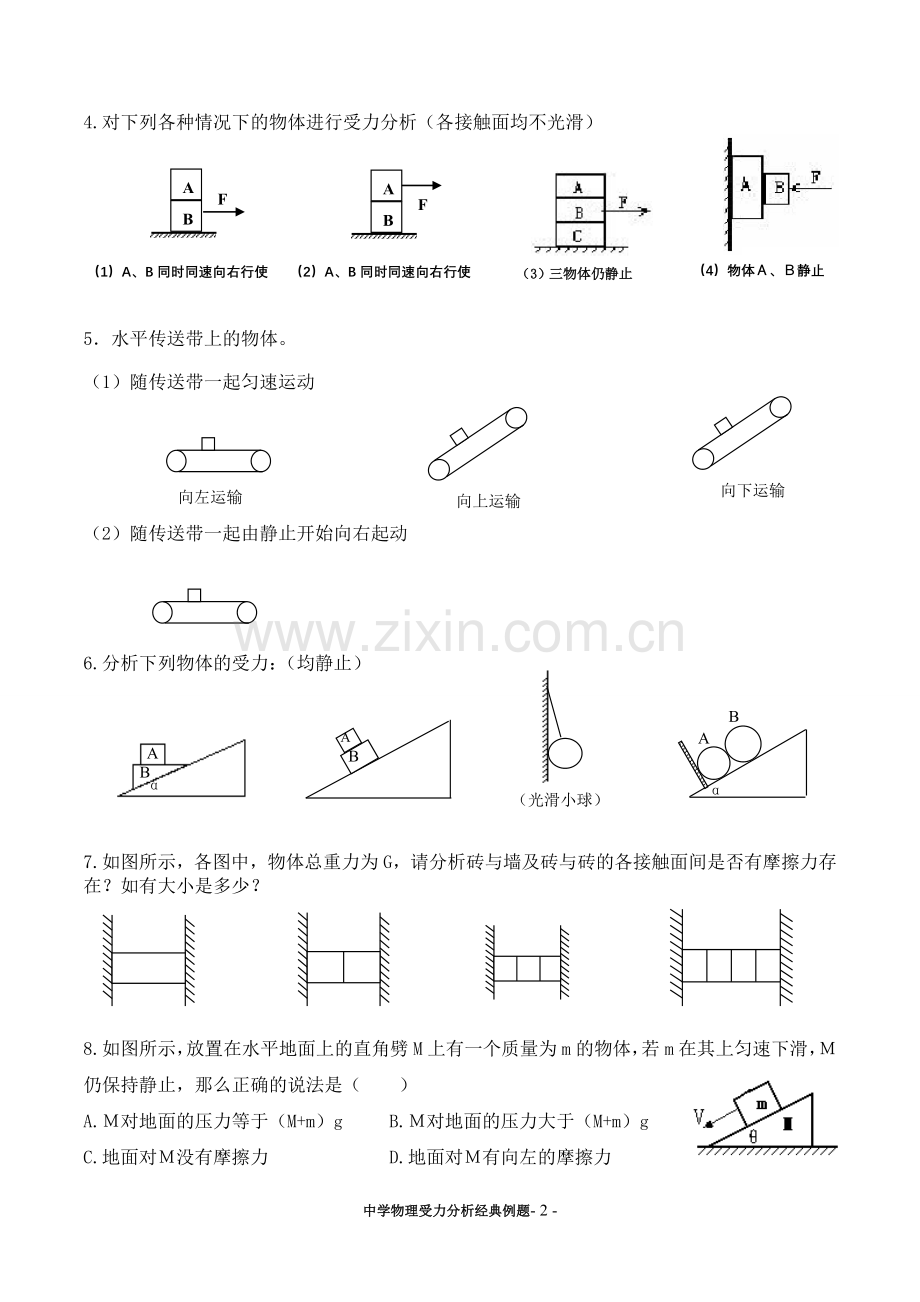

4.对下列各种情况下的物体进行受力分析（各接触面均不光滑）
（4）物体Ａ、Ｂ静止

（3）三物体仍静止
F
B
A
（2）A、B同时同速向右行使
（1）A、B同时同速向右行使

B
A
F

5．水平传送带上的物体。

（1）随传送带一起匀速运动
向下运输

向上运输

向左运输

（2）随传送带一起由静止开始向右起动

（光滑小球）
6.分析下列物体的受力：（均静止）

A
B
α

B
A
α
B
A

7.如图所示，各图中，物体总重力为G，请分析砖与墙及砖与砖的各接触面间是否有摩擦力存在？如有大小是多少？

8.如图所示，放置在水平地面上的直角劈M上有一个质量为m的物体，若m在其上匀速下滑，Ｍ仍保持静止，那么正确的说法是（ ）
A.Ｍ对地面的压力等于（M+m）g B.Ｍ对地面的压力大于（M+m）g
C.地面对Ｍ没有摩擦力 D.地面对Ｍ有向左的摩擦力
9.如图所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m的球，试分析下列情况下杆对球的弹力的大小和方向：
（1）小车静止；
（2）小车以加速度a水平向右运动；
（3）小车以加速度a水平向左运动。
（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

10.如图所示，A、B两物体的质量分别是m1和m2，其接触面光滑，与水平面的夹角为θ，若A、B与水平地面的动摩擦系数都是μ，用水平力F推A，使A、B一起加速运动，求：
（1）A、B间的相互作用力 （2）为维持A、B间不发生相对滑动，力F的取值范围。

11. 如图所示，长为5m的细绳的两端分别系于竖立在地面上相距为4m的两杆的顶端A、B ，绳上挂一个光滑的轻质挂钩，其下连着一个重为12N的物体，平衡时，问：
①绳中的张力T为多少?
②A点向上移动少许，重新平衡后，绳与水平面夹角，绳中张力如何变化?

12. 有一个直角支架AOB，AO是水平放置，表面粗糙．OB竖直向下，表面光滑．OA上套有小环P，OB套有小环Q，两环质量均为m，两环间由一根质量可以忽略．不可伸长的细绳相连，并在某一位置平衡，如图所示．现将P环向左移一小段距离，两环再次达到平衡，那么移动后的平衡状态和原来的平衡状态相比较，AO杆对P的支持力FN和细绳上的拉力F的变化情况是：（ ）
A．FN不变，F变大
B．FN不变，F变小
C．FN变大，F变大
D．FN变大，F变小
中学物理受力分析经典例题- 3 -
