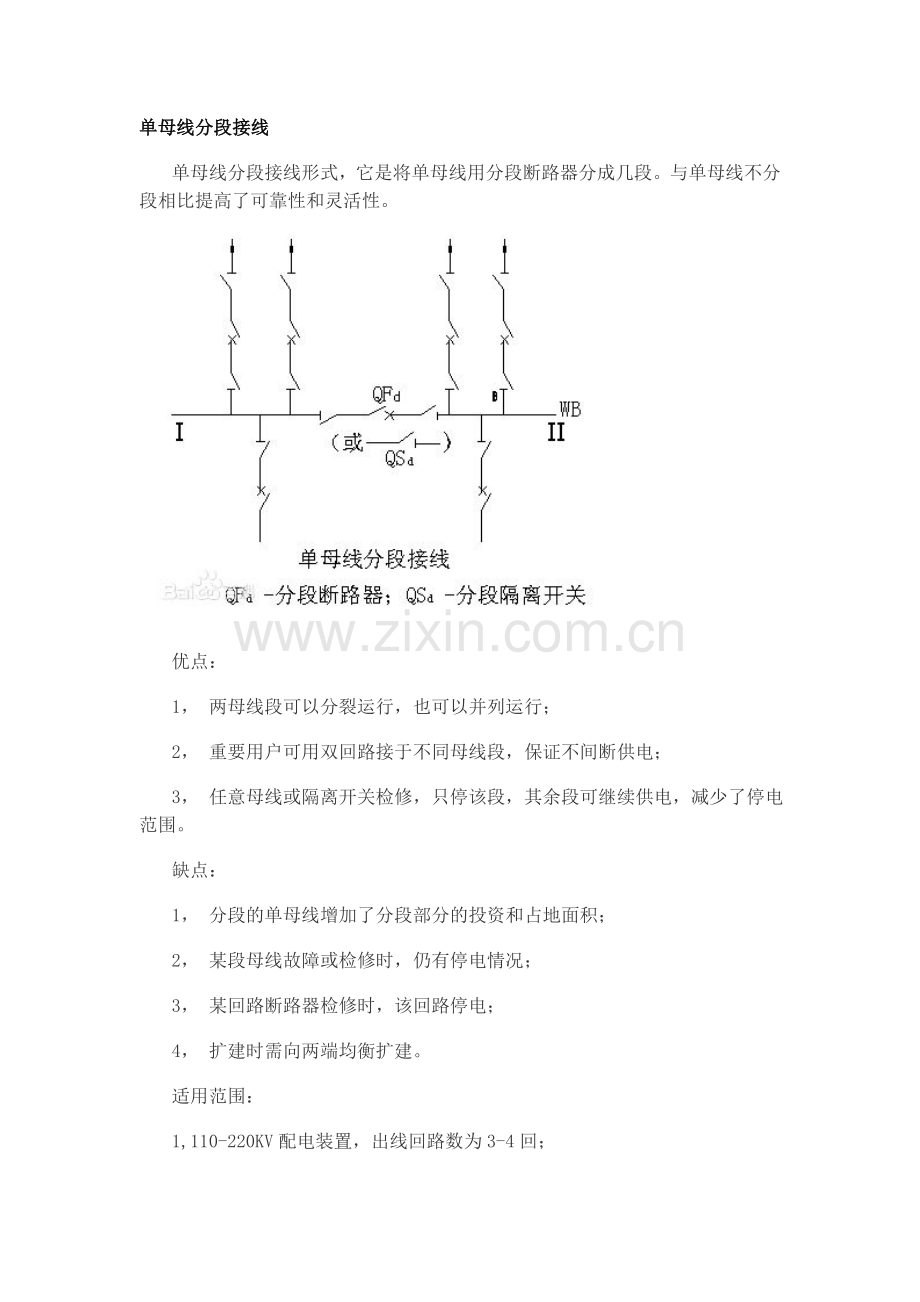

单母线分段接线
单母线分段接线形式，它是将单母线用分段断路器分成几段。与单母线不分段相比提高了可靠性和灵活性。

优点：
1， 两母线段可以分裂运行，也可以并列运行；
2， 重要用户可用双回路接于不同母线段，保证不间断供电；
3， 任意母线或隔离开关检修，只停该段，其余段可继续供电，减少了停电范围。
缺点：
1， 分段的单母线增加了分段部分的投资和占地面积；
2， 某段母线故障或检修时，仍有停电情况；
3， 某回路断路器检修时，该回路停电；
4， 扩建时需向两端均衡扩建。
适用范围：
1,110-220KV配电装置，出线回路数为3-4回；
2,35-65KV配电装置，出线回路为4-8回；
3,6-10KV配电装置，出线回路为6回及以上。

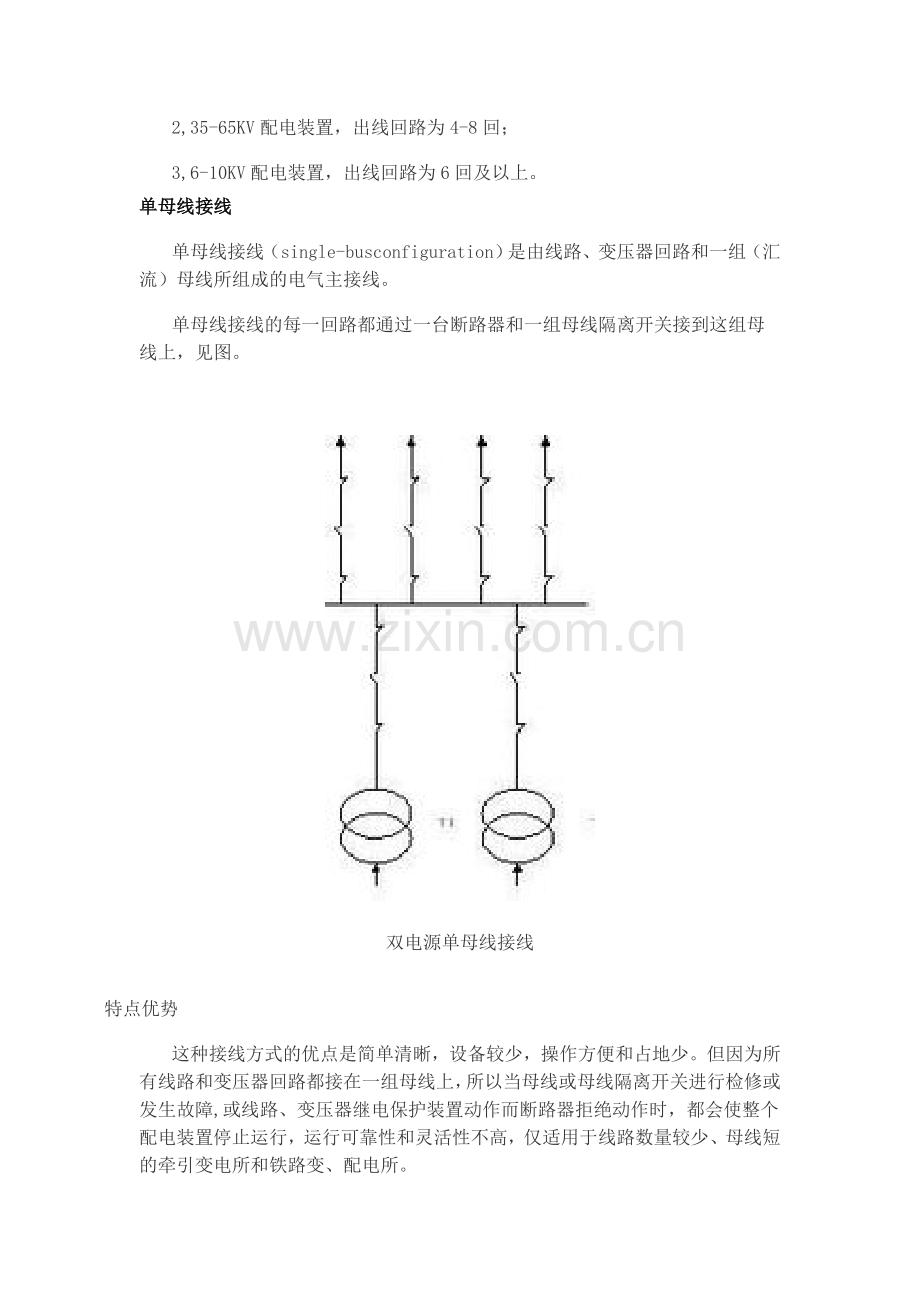

单母线接线
单母线接线（single-bus configuration）是由线路、变压器回路和一组（汇流）母线所组成的电气主接线。
单母线接线的每一回路都通过一台断路器和一组母线隔离开关接到这组母线上，见图。

双电源单母线接线
特点优势
这种接线方式的优点是简单清晰，设备较少，操作方便和占地少。但因为所有线路和变压器回路都接在一组母线上，所以当母线或母线隔离开关进行检修或发生故障,或线路、变压器继电保护装置动作而断路器拒绝动作时，都会使整个配电装置停止运行，运行可靠性和灵活性不高，仅适用于线路数量较少、母线短的牵引变电所和铁路变、配电所。
母线段隔离开关
英文名称
busbar section disconnector
定　　义
串联在两母线段之间，用于将它们彼此隔离的开关。
