综合布线系统设计基础PPT课件.ppt

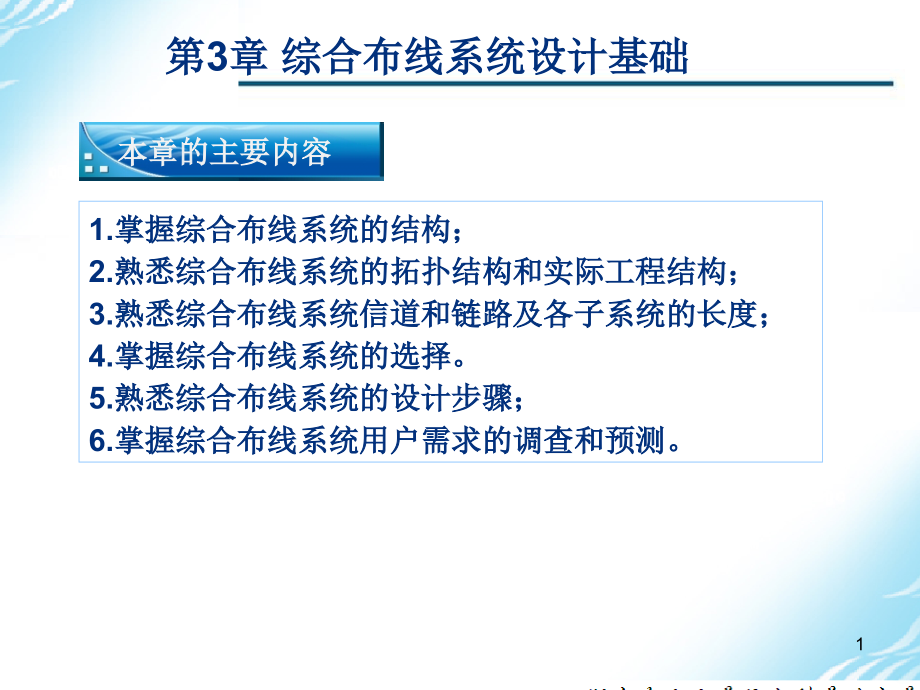

,*,1.,掌握综合布线系统的结构；,2.,熟悉综合布线系统的拓扑结构和实际工程结构；,3.,熟悉综合布线系统信道和链路及各子系统的长度；,4.,掌握综合布线系统的选择。,5.,熟悉综合布线系统的设计步骤；,6.,掌握综合布线系统用户需求的调查和预测。,本章的主要内容,第,3,章 综合布线系统设计基础,1,3.1.1,综合布线系统的构成,1.,综合布线部件,综合布线采用的主要布线部件有以下几种：,（,1,）建筑群配线设备（,CD,）,（,2,）建筑群子系统主干电缆或主干光缆,（,3,）建筑物配线设备（,BD,）,（,4,）建筑物子系统主干电缆或主干光缆,（,5,）电信间配线设备（,FD,）,（,6,）配线子系统水平缆线,（,7,）集合点（,CP,）（选用）,（,8,）信息点（,TO,）,（,9,）工作区线缆,（,10,）终端设备（,TE,）,3.1,综合布线系统结构,2,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,国际标准化组织,/,国际电工委员会标准,信息技术用户房屋综合布线系统,（,ISO/IEC 11801,：,1995,（,E,）或,1999,）,美国标准,商用建筑电信布线标准,（,ANSI EIA/TIA-568A,）,大楼通信综合布线系统第一部分总规范,（,YD/T926.1-2001,）,综合布线系统工程设计规范,（,GB50311-2007,）,3,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,建筑群配,线架（,CD,）,CP,建筑群子系统,干线子系统,综合布线系统,配线子系统,工作区缆线,建筑物配,线架（,BD,）,楼层配线,架（,FD,）,集合点,（选用）,信息点（,TO,）,终端设备（,TE,）,图,3.1,综合布线系统基本构成原理图,4,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,CD,CP,建筑群子系统,干线子系统,综合布线系统,配线子系统,工作区,缆线,BD,FD,TO,TE,图,3.2,综合布线系统基本构成结构图,建筑物,B,建筑物,A,引入设备,公用通信网,建筑物,C,、,D,5,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,（,1,）建筑群子系统。从,建筑群配线架到各建筑物配线架的布线,属于建筑群子系统。该布线子系统包括,建筑群干线电缆、光缆及其在建筑群配线架和建筑物配线架上的机械终端及建筑群配线架上的接插线和跳线,。一般情况下，建筑群子系统宜采用,光缆,。建筑群干线电缆、建筑群干线光缆也可用来直接连接两个建筑物的配线架。,（,2,）干线子系统。,从,建筑物配线架到各楼层电信间配线架的布线,属于干线子系统（垂直子系统）。该子系统由,设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备（,BD,）及设备线缆和跳线,组成。建筑物干线电缆、光缆应直接端接到有关的楼层配线架，中间不应有集合点或接头。,6,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,（,3,）配线子系统。从楼层配线架到各信息点的布线属于配线子系统（水平子系统），配线子系统由,工作区的信息插座模块、信息插座模块至电信间配线设备（,FD,）的配线电缆和光缆、电信间的配线设备及设备缆线和跳线,等组成。,（,4,）引入部分构成,在国家标准,GB50311-2007,中规定了综合布线进线间的入口设施及引入线缆构成如图,3.3,所示。其中对设置了设备间的建筑物，设备间所在楼层的,FD,可以和设备间中的,BD/CD,及入口设施安装在同一场地。,7,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,CP,FD,TO,图,3.3,综合布线系统引入部分构成,FD,TO,BD/FD,外部网络,其他建筑物线缆,8,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,楼层配线架（,FD,）,信息点（,TO,）,图,3.4,分散设置的建筑群的入口设施,BD,建筑群配线架（,CD,）,建筑物配线架（,BD,）,FD,引入设施,建筑物,B,建筑物,A,建筑物,C,9,3.1.1,综合布线系统的构成,3.1,综合布线系统结构,楼层配线架（,FD,）,信息点（,TO,）,图,3.5,组合的建筑群的入口设施,BD,CD,BD,建筑物配线架（,BD,）,FD,引入设施,10,3.1.2,综合布线系统网络拓扑结构,3.1,综合布线系统结构,综合布线系统应为,开放式星型拓扑结构,，应能支持,语音、数据、图像、多媒体业务,等信息的传递。具体来讲，综合布线系统应采用,星状拓扑结构,，该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统改动都不影响其他子系统。只要改变结点连接就可使网络在星型、总线、环形等各种类型间进行转换。,综合布线系统采用的开放式星型结构应能支持当前普遍采用的各种计算机网络系统，如,以太网、快速以太网、吉比特以太网、万兆位以太网、光纤分布数据接口,FDDI,、令牌环网（,Token Ring,）,等。,11,3.1.2,综合布线系统网络拓扑结构,3.1,综合布线系统结构,综合布线系统的主干线路连接方式均采用,星型网络拓扑结构,，要求整个布线系统的干线电缆或光缆的交接次数一般不应超过,两次,，即从楼层配线架到建筑群配线架之间，只允许经过一次配线架，成为,FD-BD-CD,的结构形式。这是采用两级干线系统（建筑物干线子系统和建筑群子系统）进行布线的情况。如果没有建筑群配线子系统，而只有一次交接，则成为,FD-BD,的结构形式。这是采用一级干线系统（建筑物干线子系统）的布线。,建筑物配线架至每个楼层配线架的建筑物干线子系统的干线电缆或光缆一般采取分别独立供线给各个楼层的方式，在各个楼层之间无连接关系。,12,3.1.2,综合布线系统网络拓扑结构,3.1,综合布线系统结构,1.,星型网络拓扑结构,这种结构是在大楼设备间放置,BD,、楼层配线间放置,FD,的结构，每个楼层配线架,FD,连接若干个信息点,TO,，也就是传统的两级星型拓扑结构，如图,3.6,所示，它是,单幢智能建筑物,综合布线系统的基本形式。,13,3.1,综合布线系统结构,BD,FD,1,FD,2,FD,3,FD,4,TO,TO,建筑物干线电缆（光缆）,公用通信网,图,3.6,星型拓扑结构,水平电缆,TO,TO,14,3.1.2,综合布线系统网络拓扑结构,3.1,综合布线系统结构,2.,树型网络拓扑结构,以,建筑群,CD,为中心，若干,建筑物配线架,BD,为中间层，相应的有再下一层的,楼层配线架和配线子系统,，构成树型网络拓扑结构，也就是常用的三级星型拓扑结构，结构图如图,3.7,所示。这种形式在智能小区中经常使用，其综合布线系统的建设规模较大，网络结构也较复杂。,15,3.1,综合布线系统结构,CD,FD,1,FD,2,FD,3,FD,m,TO,TO,TO,TO,TO,TO,建筑群干线电缆（光缆）,水平电缆,公用通信网,图,3.7,树型网络拓扑结构,BD,1,BD,2,BD,n,建筑物干线电缆（光缆）,16,3.1.2,综合布线系统网络拓扑结构,3.1,综合布线系统结构,（,1,）,CD,：设置于建筑群中处于中心位置的某一建筑物的设备间（内置了,BD,和,CD,的配线设备，只是在模块上加以区别）。,CD,的安装地点主要考虑到建筑群主干缆线的传输路由距离和管理的方便，可以设置于设备间活进线间。,（,2,）,BD,：设置于建筑物内的设备间。一般语音和数据的设备间是公用的，但也有分开设置的。语音的,BD,设备间通常考虑设于大楼的底层，而数据的设备间则处于大楼的中间位置。,（,3,）,FD,：设置于楼层的电信间内。在土建行业中习惯将配线设备在楼层的安放场地称为楼层的弱电间或配线间，国外的标准称为电信间。,（,4,）,TO,：为光电信息模块设置于各个工作区内。,17,3.1.3,综合布线系统子系统构成,3.1,综合布线系统结构,1.,标准模式,如图,3.8,所示，根据工程的实际情况，,FD,与,FD,、,BD,与,BD,之间可以建立直达的路由预先将管槽敷设完毕，待以后需要时再完成缆线的布放。这个路由的存在为实现配线和网络的实时调度与管理带来了许多的方便之处。但不同层的,FD,之间是否要设路由可根据以后的网络应用而定。因为竖井已将缆线路由作了沟通，只是缆线是否布放而已。,18,3.1.3,综合布线系统子系统构成,3.1,综合布线系统结构,CP,建筑群子系统,干线子系统,配线子系统,图,3.8,综合布线子系统标准构成,CD,BD,FD,TO,FD,CP,BD,FD,TO,FD,19,3.1.3,综合布线系统子系统构成,3.1,综合布线系统结构,2.,简化模式,在信息点数量较少，传输距离小于,90m,的情况下，水平电缆可以直接由信息点（,TO,）连接至,BD,（光缆不受,90m,长度限制）。如图,3.9,所示。另外，楼层配线设备（,FD,）也可不经过大楼配线设备（,BD,）而直接通过干线缆线连接至建筑群配线设备（,CD,）。这些都和工作区用户性质和网络构成有关。,20,3.1.3,综合布线系统子系统构成,3.1,综合布线系统结构,CP,建筑群子系统,干线子系统,配线子系统,图,3.9,综合布线子系统简化,CD,BD,TO,FD,TO,21,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,1.,建筑物标准,FD-BD,结构,建筑物标准,FD-BD,结构是两次配线点设备配置方案，这种结构是在大楼设备间放置,BD,、楼层配线间放置,FD,的结构，每个楼层配线架,FD,连接若干个信息点,TO,，也就是传统的两级星型拓扑结构，是国内普遍使用的典型结构，也可以说是综合布线系统基本的设备配置方案之一。如图,3.10,所示。,这种结构只有,建筑物子系统和配线子系统,，不会设置建筑群子系统和建筑群配线架。主要适用于单幢的中、小型智能化建筑，其附近没有其他房屋建筑，不会发展成为智能化建筑群体。这种结构具有网络拓扑结构简单，且较常用，只有两级；维护管理较为简单，调度较灵活等优点。,22,建筑物干线电缆（光缆）,图,3.10,建筑物标准,FD-BD,结构,水平电缆,4,层,3,层,2,层,1,层,BD,FD,FD,FD,FD,公用通信网,电缆竖井,TO,TO,TO,TO,设备间,3.1,综合布线系统结构,23,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,2.,建筑物,FD,BD,结构,建筑物,FD,BD,结构是一次配线点设备配置方案，这种结构是大楼没有楼层配线间，只配置建筑物配线架（,BD,），将建筑物子系统和配线子系统合二为一，缆线从,BD,直接连接到信息点（,TO,）。如图,3.11,所示。它主要适用于以下场合：,（,1,）建设规模很小，楼层层数不多，且其楼层平面面积不大的单幢智能化建筑。,（,2,）用户的信息业务要求（数量和种类）均较少的住宅建筑。,（,3,）别墅式的低层住宅建筑。,（,4,）,TO,至,BD,之间电缆的最大长度不超过,90m,的场合。,24,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,（,5,）当建筑物不大但信息点很多时，且,TO,至,BD,之间电缆的最大长度不超过,90m,，为便于管理维护和减少对空间占用的目的采用这种结构。例如，高校旧学生宿舍楼的综合布线系统，每层楼信息点很多，而旧大楼大多在设计时没有考虑综合布线系统，如果占用房间作楼层配线间，势必占用宿舍资源。,高层房屋建筑和楼层平面面积很大的建筑均不适用。具有网络拓扑结构简单，只有一级；设置配置数量最少，降低工程建设费用和维护开支；维护工作和人为故障机会均有所减少等优点。但灵活调度性差，使用有时不便。,25,3.1,综合布线系统结构,图,3.11,建筑物,FD,BD,结构,水平电缆,4,层,3,层,2,层,1,层,BD,BD,公用通信网,电缆竖井,TO,TO,TO,TO,设备间,26,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,3.,建筑物,FD-BD,共用楼层配线间结构,建筑物,FD-BD,共用楼层配线间结构也是两次配线点设备配置方案（中间楼层供给相邻楼层），根据每个楼层需要进行配置楼层配线架（,FD,），采取每,2,4,个楼层设置,FD,，分别供线给相邻楼层的信息点,TO,，要求所有最远的,TO,到,FD,之间的水平线缆的最大长度不应超过,90m,的限制，如超过则不应采用本方案。如图,3.12,所示。,这种方案主要适用于单幢的中型智能化建筑中因其楼层面积不大，用户信息点数量不多或因各个楼层的用户信息点分布极不均匀，有些楼层用户信息点数量极少（如地下室），为了简化网络结构和减少接续设备，可以采取这种结构的设备配置方案。但在智能化建筑中用户信息点分布均匀，且较密集的场合不应使用。,27,3.1,综合布线系统结构,建筑物干线电缆（光缆）,图,3.12,建筑物,FD-BD,共用楼层配线间结构,水平电缆,4,层,3,层,2,层,1,层,BD,FD,FD,引入线路,（公用通信网）,TO,TO,TO,TO,设备间,FD,TO,TO,电缆竖井,5,层,6,层,28,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,4.,建筑物,FD,FD,BD,结构,建筑物,FD,FD,BD,结构可以采用两次配线点，也可采用三次配线点。这种结构需要设置二级交接间和二级交接设备，视客观需要可采取两次配线点或三次配线点，如图,3.13,所示。在图中有两种方案：,（,1,）第,3,层楼层为两次配线点，建筑物干线子系统的缆线直接连到二级交接间的,FD,上，不经过干线交接间的,FD,，这种方案为两次配线点。,（,2,）第,2,、,4,、,5,、,6,层楼层为三次配线点，建筑物干线子系统的缆线均连接到干线交接间的,FD,1,，然后再连接到二级交接间的,FD,2,，形成三次配线点的方案。,29,30,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,这种结构适用于单幢大、中型的智能化建筑，楼层面积较大（超过,1000,2,）或用户信息点较多，因受干线交接面积较小，无法装设容量大的配线设备等限制。为了分散安装缆线和配线设备，有利于配线和维修，且楼层中有设置二级交接间条件的场合。,具有缆线和设备分散设置，增加安全可靠性，便于检修和管理，容易分隔故障等优点。,31,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,5.,综合建筑物,FD-BD-CD,结构,综合建筑物,FD-BD-CD,结构是三次配线点设备配置方案，在建筑物的中心位置设置建筑群配线架（,CD,），各分座分区建筑物中设置建筑物配线设备（,BD,）。建筑群配线架（,CD,）可以与所在建筑中的建筑物配线架合二为一，各个分区均有建筑群子系统与建筑群配线架（,CD,）相连，各分区建筑物干线子系统、配线子系统及工作区布线自成体系。如图,3.14,所示。,32,33,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,这种结构适用于,单幢大型或特大型的智能化建筑,，即当建筑物是主楼带附楼结构，楼层面积较大，用户信息点数量较多时，可将整幢智能建筑进行分区，将各个分区视为多幢建筑物组成的建筑群。建筑物中的主楼、裙楼,A,和裙楼,B,被视作多幢建筑，在主楼设置建筑群配线架，在裙楼,A,和裙楼,B,的适当位置设置建筑物配线架（,BD,），主楼的建筑物配线架（,BD,）可与建筑群配线架（,CD,）合二为一，这时该建筑物包含有在同一建筑物内设置的建筑群子系统。,这种结构具有缆线和设备合理配置，既有密切配合又有分散管理，便于检修和判断故障，网络拓扑结构较为典型，可调度使用，灵活性较好等优点。,34,3.1.4,综合布线系统实际工程结构,3.1,综合布线系统结构,6.,建筑群,FD-BD-CD,结构,这种结构适用于建筑物数量不多、小区建设范围不大的场合。选择位于建筑群中心的建筑物作为各建筑物通信线路和对公用通信网络连接的汇接点，并在此安装建筑群配线架（,CD,），建筑群配线架（,CD,）可与该建筑物的建筑物配线架（,BD,）合设，达到既能减少配线接续设备和通信线路长度，又能降低工程建设费用的目的。各建筑物中装设建筑物配线架（,BD,）作为中间层，敷设建筑群子系统的主干线路并与建筑群配线架（,CD,）相连，相应的有再下一层的楼层配线架和配线子系统，构成树型网络拓扑结构，也就是常用的三级星型拓扑结构，如图,3.15,所示。,35,36,3.2.1,信道的定义和范围,3.2,综合布线系统的信道与链路,信道的范围目前有两种定义：,（,1,）狭义信道：是指传送信号的传输媒质，其范围仅指从发送设备到接收设备之间的传输媒质，不包括两端设备，传输媒质有电缆、光纤光缆。,（,2,）广义信道：所指的范围较狭义信道要广，除狭义信道的传送信号传输媒质外，还包括各种信号的转换设备，以及两端终端设备，例如发送设备、接收设备、调制解调器等。,根据国家标准,综合布线系统工程设计规范,（,GB50311-2007,）中规定，在综合布线系统中的信道范围是以,狭义信道,来设定的。,信道是指连接两个应用设备的端到端的传输通道，包括设备电缆、设备光缆和工作区电缆、工作区光缆。,37,3.2.2,链路的定义和范围,3.2,综合布线系统的信道与链路,国家标准,综合布线系统工程设计规范,（,GB50311-2007,）中规定：,链路是一个,CP,链路或一个永久链路,。,永久链路是指信息点到楼层配线设备之间的传输线路，它不包括工作区缆线和连接楼层配线设备的缆线或跳线，但可以包括一个,CP,链路。,CP,链路是指楼层配线设备与集合点（,CP,）之间，包括各端的连接器件在内的永久型的链路。,38,信道,链路,3.2.2,链路的定义和范围,3.2,综合布线系统的信道与链路,39,3.2.3,铜缆系统信道,3.2,综合布线系统的信道与链路,综合布线系统缆线,铜缆,光缆,铜缆信道,/,链路,光缆信道,/,链路,40,3.2,综合布线系统的信道与链路,ISO,IEC 11801,将综合布线系统铜缆系统分为,A,、,B,、,C,、,D,、,E,、,F,级。,国标,GB50311-2007,也将综合布线铜缆系统分为,A,、,B,、,C,、,D,、,E,、,F,等,6,个等级。,铜缆等级表示由电缆和连接器件组成的链路和信道中的每一对双绞线所能支持的,传输带宽,，用频率“,Hz,”表示，如表,3-1,所示。实际工程中，可用等级也可用类别来表示综合布线系统，例如,E,级综合布线系统就是,6,类综合布线系统。,1.,铜缆系统信道的分级,3.2.3,铜缆系统信道,41,3.2,综合布线系统的信道与链路,1.,铜缆系统信道的分级,系统分级,支持带宽,(Hz),支持应用器件,电缆,连接硬件,A,100K,-,-,B,1M,-,-,C,16M,3,类,3,类,D,100M,5,5e,类,5,5e,类,E,250M,6,类,6,类,F,600M,7,类,7,类,表,3-1,铜缆布线系统的分级与类别,3.2.3,铜缆系统信道,42,3.2,综合布线系统的信道与链路,3,类，,16MHz,，主要用于支持语音业务。通常采用大对数双绞线电缆。,5,类，,100MHz,，主要用于高速宽带信息网络。,5e,类仍属,5,类布线范畴。,6,类，,250MHz,，主要用于高速宽带信息网络。,6e,类，,500MHz,，主要用于高速宽带信息网络。,7,类，,600MHz,，主要用于高速宽带信息网络。,1.,铜缆系统信道的分级,3.2.3,铜缆系统信道,43,3.2,综合布线系统的信道与链路,在国家标准,GB50311-2007,中规定：,综合布线系统由,信道、永久链路、,CP,链路组成,。,信道通常由,90m,长度的水平缆线和,10m,长度的跳线和设备缆线及最多,4,个连接器件组成，永久链路则由,90m,水平缆线及,3,个连接器件组成。如图,3.16,所示。,2.,铜缆的综合布线系统构成,3.2.3,铜缆系统信道,44,3.2,综合布线系统的信道与链路,工作区缆线,CP,设备缆线,水平缆线,信道,CP,缆线,FD,TO,TE,图,3.16,综合布线系统信道、永久链路、,CP,链路构成,设备,跳线,永久链路,CP,链路,2.,铜缆的综合布线系统构成,3.2.3,铜缆系统信道,45,3.2,综合布线系统的信道与链路,与,3,类和,5,类布线系统不相同的是，,5e,和,6,类布线系统中引出了,CP,链路和永久链路的内容。,CP,链路是随着,CP,集合点的存在而设置，并属于永久链路的范围之内。,永久链路则可看成是一个不会被更改的布线路由，可以包括,CP,集合点，信道则是由不同的缆线和连接器件组成的。,在,7,类布线中，为了保证传输特性，其永久链路仅应包括,90m,水平缆线和,2,个连接器件（不包括,CP,的连接器件）。,2.,铜缆的综合布线系统构成,3.2.3,铜缆系统信道,46,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,光缆系统根据国家标准,GB50311-2007,的规定，把光纤信道分为,3,个,等级：,1.,光缆系统的光纤信道分级,OF-300,OF-500,300m,500m,OF-2000,2000m,光纤信道支持的应用长度,47,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,在实际工程中，综合布线系统采用光纤光缆传输系统时，其网络结构和设备配置可以简化。例如，在建筑物内各个楼层的电信间可不设置传输或网络设备，甚至可以不设楼层配线接续设备。但是全程采用的光纤光缆应选用相同类型和品种的产品，以求全程技术性能统一，以保证通信质量优良，不致产生不匹配的或不能衔接的问题。,当干线子系统和配线子系统均采用光纤光缆并混合组成光纤信道时，其连接方式应符合规定如下：,（,1,）光纤信道构成（一）：光缆经电信间,FD,光纤跳线连接,水平光缆和主干光缆都敷设到楼层电信间的光纤配线设备，通过光纤跳线连接构成光信道，并应符合如图,3.17,所示的连接方式。,2.,光纤信道的构成和连接方式,48,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,2.,光纤信道的构成和连接方式,BD,TE,TO,CP,FD,图,3.17,光缆经电信间,FD,光纤跳线连接,主干光缆,水平光缆,CP,光缆,设备光缆,光跳线,光跳线,TE,TO,水平光缆,光信道,设备,工作区光缆,49,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,在图,3.17,中，光信道的构成，水平光缆在电信间不作延伸。在一般情况下，信息的传递通过计算机网络设备经主干端口下传。主干光缆中并不包括水平光缆的容量在内，他只满足工作区接入终端设备电端口所需的接入至电信间计算机网络设备骨干光端口所需求的光纤容量。,（,2,）光纤信道构成（二）：水平光缆和主干光缆在楼层电信间应经端接,水平光缆和主干光缆在楼层电信间应经端接（熔接或机械连接）构成如图,3.18,所示。,2.,光纤信道的构成和连接方式,50,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,2.,光纤信道的构成和连接方式,BD,TE,TO,CP,FD,主干光缆,水平光缆,CP,光缆,设备光缆,光跳线,光纤端接点,TE,TO,水平光缆,光信道,设备,工作区光缆,图,3.18,光缆在电信间,FD,做端接,51,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,在图,3.18,中，水平光缆和主干光缆在,FD,处作端接，光纤的连接可以采用光纤熔接或机械连接。,水平光缆经主干光缆延伸，主干光缆光纤应包括网络设备主干端口和水平光缆所需求的容量。,（,3,）光纤信道构成（三）：,水平光缆经过电信间直接连至大楼设备间光配线设备构成,水平光缆经过电信间直接连至大楼设备间光配线设备构成光纤信道如图,3.19,所示。,在图,3.19,中，水平光缆直接路经电信间，连接至设备间总配线设备，中间不做任何处理。,2.,光纤信道的构成和连接方式,52,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,2.,光纤信道的构成和连接方式,BD,TE,TO,CP,FD,主干水平光缆,CP,光缆,设备光缆,光跳线,TE,TO,主干水平光缆,光信道,设备,工作区光缆,图,3.19,光缆经过电信间,FD,直接连接至设备间,BD,53,2025/5/23 周五,54,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,当有些用户需要其工作区的用户终端设备或某些工作区域的,企业网络设备直接与公用数据网互相连接沟通,时，为了简化网络拓扑结构，宜将光纤光缆直接从工作区敷设到智能化建筑内的入口设施处与光纤配线设备连接，以便与公用通信网引入的光纤光缆连接。此时要求智能化建筑内所用的光纤光缆的类型与品种应与公用通信网的引入光纤光缆保持一致，通常宜采用,单模光纤光缆。,如图,3.20,所示。,2.,光纤信道的构成和连接方式,55,3.2.4,光缆系统信道,3.2,综合布线系统的信道与链路,2.,光纤信道的构成和连接方式,信息点,（,TO,）,屋外,引入设施,公用通信网,单模光纤光缆,图,3.20,工作区光纤光缆直接公用通信网光缆相连接,屋外,单模光纤光缆,工作区,56,3.2.5,综合布线系统缆线长度划分,3.2,综合布线系统的信道与链路,在,综合布线系统工程设计规范,（,GB50311-2007,）中列出了以下长度要求：,1.,综合布线系统水平缆线与建筑物主干缆线及建筑群主干缆线之和所构成信道的总长度不应大于,2000m,。,ISO/IEC11801,：,2002,版中对水平缆线与主干缆线之和的长度做出了规定。为了使工程设计者了解布线系统各部分缆线长度的关系及要求，特依据,TIA,EIA 568 B.1,标准列出表,3-2,和图,3.21,所示，以供工程设计中应用。,57,3.2.5,综合布线系统缆线长度划分,3.2,综合布线系统的信道与链路,缆线类型,各线段长度限值,(m),A,B,C,100,对绞电缆,800,300,500,多模光缆,2000,300,1700,多模光缆,2000,300,1700,单模光缆,3000,300,2700,表,3-2,综合布线系统主干缆线长度限制,58,3.2.5,综合布线系统缆线长度划分,3.2,综合布线系统的信道与链路,图,3.21,综合布线系统主干缆线组成,FD,TO,入口缆线,BD,CD,C,B,A,入口设施线,59,3.2.5,综合布线系统缆线长度划分,3.2,综合布线系统的信道与链路,上面按照,用户建筑综合布线,（,ISO,IEC 11801 2002,）与,TIA,EIA 568 B.1,标准的规定，列出了综合布线系统主干缆线及水平缆线等的长度限值。但是综合布线系统在网络的应用中，可选择不同类型的电缆和光缆，因此，在相应的网络中所能支持的传输距离是不相同的。在,IEEE 802.3 an,标准中，综合布线系统,6,类布线系统在,10G,以太网中所支持的长度应不大于,55m,，但,6A,类和,7,类布线系统支持长度仍可达到,100m,。为了更好地执行本规范，现将相关标准对于布线系统在网络中的应用情况，在表,3-3,、表,3-4,中分别列出光纤在,100M,、,1G,、,10G,以太网中支持的传输距离（两个有源设备之间的最大距离），仅供设计者参考。,60,3.2,综合布线系统的信道与链路,光纤类型,应用网络,光纤直径,(um),波长,(nm),带宽,(MHz),应用距离,(m),多模,100Base-FX,-,-,-,2000,1000Base-SX,62.5,850,160,220,1000Base-LX,200,275,500,550,1000Base-SX,50,850,400,500,500,550,1000Base-LX,1300,400,550,500,550,单模,1000Base-LX,10,1310,-,5000,1000Base-LH,10,1310,-,10000,1000Base-ZX,10,1550,-,70000,100000,表,3-3 100M,、,1G,以太网中光纤的应用传输距离,61,3.2,综合布线系统的信道与链路,表,3-4 10G,以太网中光纤的应用传输距离,光纤类型,应用网络,光纤直径,(um),波长,(nm),模式带宽（,MHz,km,）,应用范围,(m),多模,10GB,ase,-S,62.5,850,160,150,26,200,500,33,400,400,66,50,500,500,82,2000,300,10GB,ase-,Lx4,62.5,1300,500,500,300,50,400,400,240,500,500,300,单模,10GB,ase,-L,10,1310,1000,10G,ase,-E,1550,30000,40000,10GB,ase,-LX4,1300,1000,62,3.2.5,综合布线系统缆线长度划分,3.2,综合布线系统的信道与链路,2.,建筑物或建筑群配线设备之间,(FD,与,BD,、,FD,与,CD,、,BD,与,BD,、,BD,与,CD,之间,),组成的信道出现,4,个连接器件时，主干缆线的长度不应小于,15m,。,3.,配线子系统各缆线长度应符合图,3.22,的划分及所规定的要求。,（,1,）配线子系统信道的最大长度不应大于,100m,。,（,2,）工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于,10m,，当大于,10m,时，水平缆线长度（,90m,）应适当减少。,（,3,）楼层配线设备（,FD,）跳线、设备缆线及工作区设备缆线各自的长度不应大于,5m,。,63,3.2.5,综合布线系统缆线长度划分,3.2,综合布线系统的信道与链路,工作区缆线,图,3.22,配线子系统各缆线长度划分与规定,FD,TE,TO,CP,CP,缆线,设备光缆,跳线,设备,水平缆线,信道,64,3.3,系统应用,综合布线系统工程设计应按照近期和远期的通信业务，计算机网络拓扑结构等需要，选用合适的布线器件与设施。选用产品的各项指标应高于系统指标，才能保证系统指标，得以满足和具有发展的余地，同时也应考虑工程造价及工程要求，对系统产品选用应恰如其分。,（,1,）,同一布线信道及链路的缆线和连接器件应保持系统等级与阻抗的一致性。,对于综合布线系统，电缆和接插件之间的连接应考虑阻抗匹配和平衡与非平衡的转换适配。在工程,(D,级至,F,级,),中特性阻抗应符合,100,标准。在系统设计时，应保证布线信道和链路在支持相应等级应用中的传输性能，如果选用,6,类布线产品，则缆线、连接硬件、跳线等都应达到,6,类，才能保证系统为,6,类。如果采用屏蔽布线系统，则所有部件都应选用带屏蔽的硬件。,65,3.3,系统应用,（,2,）综合布线系统工程的产品类别及链路、信道等级确定应综合考虑建筑物的功能、应用网络、业务终端类型、业务的需求及发展、性能价格、现场安装条件等因素，应符合表,3-5,要求。,业务,种类,配线子系统,干线子系统,建筑群子系统,等级,类别,等级,类别,等级,类别,语音,D,E,5e,6,C,3(,大对数,),C,3(,室外大对数,),数据,D,E,F,5e,6,7,D,E,F,5e,6,7(4,对,),光纤,(,多模或单模,),62.5um,多模,50um,多模,10um,单模,光纤,62.5um,多模,50urn,多模,10urn,单模,光纤,62.5um,多模,50um,多,模,1um,单模,其他应用,可采用,5e,6,类,4,对对绞电缆和,62.5p_m,多模,50um,多模,10um,多模、单模光缆,表,3-5,布线系统等级与类别的选用,66,3.3,系统应用,（,3,）综合布线系统光纤信道应采用标称波长为,850nm,和,1300nm,的多模光纤及标称波长为,1310nm,和,1550nm,的单模光纤。,（,4,）单模和多模光缆的选用应符合网络的构成方式、业务的互通互连方式及光纤在网络中的应用传输距离。楼内宜采用多模光缆，建筑物之间宜采用多模或单模光缆，需直接与电信业务经营者相连时宜采用单模光缆。,（,5,）为保证传输质量，配线设备连接的跳线宜选用产业化制造的电、光各类跳线，在电话应用时宜选用双芯对绞电缆。,跳线两端的插头，,IDC,指,4,对或多对的扁平模块，主要连接多端子配线模块；,RJ-45,指,8,位插头，可与,8,位模块通用插座相连；跳线两端如为,ST,、,SC,、,SFF,光纤连接器件，则与相应的光纤适配器配套相连。,67,3.3,系统应用,（,6,）工作区信息点为电端口时，应采用,8,位模块通用插座,(RJ-45),，光端口宜采用,SFF,小型光纤连接器件及适配器。,信息点电端口如为,7,类布线系统时，采用,RJ-45,或非对,45,型的屏蔽,8,位模块通用插座。,（,7,）,FD,、,BD,、,CD,配线设备应采用,8,位模块通用插座或卡接式配线模块,(,多对、,25,对及回线型卡接模块,),和光纤连接器件及光纤适配器,(,单工或双工的,ST,、,SC,或,SFF,光纤连接器件及适配器,),。,在,ISO,IEC 11801 2002-09,标准中，提出除了维持,SC,光纤连接器件用于工作区信息点以外，同时建议在设备间、电信间、集合点等区域使用,SFF,小型光纤连接器件及适配器。目前,SFF,小型光纤连接器件被布线市场认可的主要有,LC,、,MT-RJ,、,VF-45,、,MU,和,FJ,。,68,3.3,系统应用,类别,产品类型,配线模块安装场地和连接缆线类型,电缆配线设备,配线设备类型,容量与规格,FD(,电信间,),BD(,设备间,),CD(,设备间进线间,),大对数卡接模块,采用,4,对卡接模块,4,对水平电缆,4,对主干电缆,4,对主干电缆,4,对主干电缆,采用,5,对卡接模块,大对数主干电缆,大对数主干电缆,大对数主干电缆,电缆配线设备,25,对卡接模块,25,对,4,对水平电缆,4,对主干电缆大对数主干电缆,4,对主干电缆大对数主干电缆,4,对主干电缆,大对数主干电缆,回线型卡接模块,8,回线,4,对水平电缆,4,对主干电缆,大对数主干电缆,大对数主干电缆,10,回线,大对数主干电缆,大对数主干电缆,大对数主干电缆,RJ-45,配线模块,一般为,24,口或,48,口,4,对水平电缆,4,对主干电缆,4,对主干电缆,4,对主干电缆,表,3-6,配线模块产品选用,69,3.3,系统应用,类别,产品类型,配线模块安装场地和连接缆线类型,光缆配线设备,ST,光纤连接盘,单工双工，一般为,24,口,水平主干光缆,主干光缆,主干光缆,SC,光纤连接盘,单工双工，一般为,24,口,水平主干光缆,主干光缆,主干光缆,SFF,小型,光纤连接盘,单工双工一般为,24,口、,48,口,水平主干光缆,主干光缆,主干光缆,表,3-6,配线模块产品选用,（,8,）,CP,集合点安装的连接器件应选用卡接式配线模块或,8,位模块通用插座或各类光纤连接器件和适配器。,当集合点,(CP),配线设备为,8,位模块通用插座时，,CP,电缆宜采用带有单端,RJ-45,插头的产业化产品，以保证布线链路的传输性能。,70,3.4,综合布线系统选择,综合布线系统选择，包括：,（,1,）屏蔽与非屏蔽双绞线的选择；,（,2,）不同级别双绞线的选择；,（,3,）电缆和光缆的选择。,71,3.4.1,屏蔽与非屏蔽选择,3.4,综合布线系统选择,采用非屏蔽系统主要基于以下的考虑：,（,1,）,UTP,线缆结构设计可很好地抗干扰。,（,2,）电缆传输数据速率不高。,（,3,）管槽系统的屏蔽作用。,（,4,）安装维护方便，整体造价低。,（,5,）屏蔽系统安装困难、技术要求较高和工程造价较高。,1.,选择非屏蔽系统,72,3.4.1,屏蔽与非屏蔽选择,3.4,综合布线系统选择,（,1,）屏蔽系统和非屏蔽系统相比的优势,屏蔽系统的传输性能比非屏蔽系统好。,屏蔽系统的对外辐射、保密性比非屏蔽系统好。,屏蔽系统的技术性能比非屏蔽系统好,（,2,）屏蔽系统
