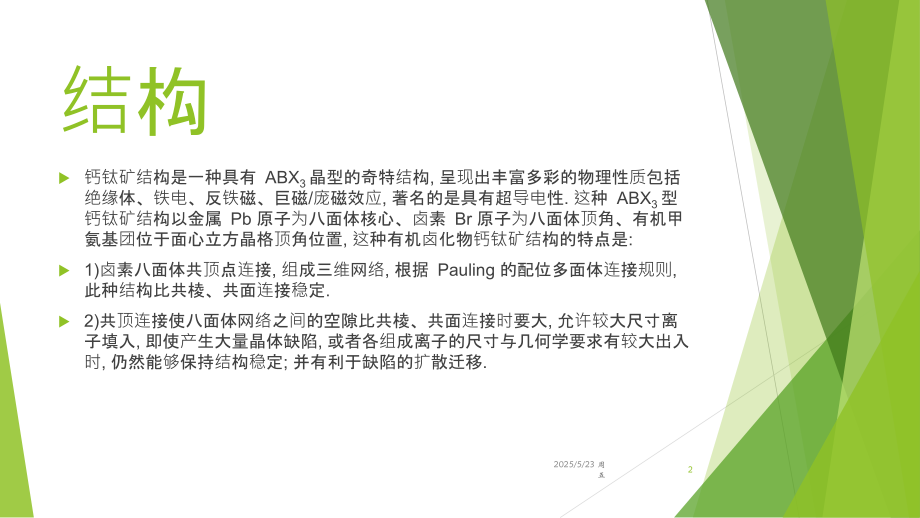

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/3/12,#,钙钛矿太阳能电池,Perovskite Solar Cell,2025/5/23 周五,1,结构,钙钛矿结构是一种具有,ABX,3,晶型的奇特结构,呈现出丰富多彩的物理性质包括绝缘体、铁电、反铁磁、巨磁,/,庞磁效应,著名的是具有超导电性,.,这种,ABX,3,型钙钛矿结构以金属,Pb,原子为八面体核心、卤素,Br,原子为八面体顶角、有机甲氨基团位于面心立方晶格顶角,位置,这种,有机卤化物钙钛矿结构的特点是,:,1,),卤素八面体共顶点连接,组成三维网络,根据,Pauling,的配位多面体连接规则,此种结构比共棱、共面连接稳定,.,2,),共顶连接使八面体网络之间的空隙比共棱、共面连接时要大,允许较大尺寸离子填入,即使产生大量晶体缺陷,或者各组成离子的尺寸与几何学要求有较大出入时,仍然能够保持结构稳定,;,并有利于缺陷的扩散迁移,.,2025/5/23 周五,2,材料结构,以下为,典型的钙钛矿晶体结构和与之匹配的高效空穴传导材料结构,2025/5/23 周五,3,典型,电池结构,2025/5/23 周五,4,原理,2025/5/23 周五,5,发展状况,从,2009,年至今，发展十分迅速，已有接近,20%,的光电转化率。右图为领域上的重大进展。,2025/5/23 周五,6,起源,在,2009,年试制时,，,Akihiro Kojima,首次将,CH,3,NH,3,PbI,3,和,CH,3,NH,3,PbBr,3,制备成量子点（,910mm,）应用到太阳能电池中（,DSSC,），研究了在可见光范围内，该类材料敏化,TiO,2,太阳电池的性能，获得,3.8%,的光电效率。,2025/5/23 周五,7,迅速发展,到,2011,年，研究者将实验方案进行了改进与优化，制备的,CH,3,NH,3,PbI,3,量子点达到,23mm,，电池效率增加了一倍达到,6.54%,但是由于部分金属卤化物在液态电解质中发生溶解，很大程度上降低了电池的稳定性与使用寿命，这是该电池的致命缺点。,2025/5/23 周五,8,2012,年,解决这一问题，就是将,Spiro-OMeTAD,作为有机空穴传输材料应用到钙钛矿电池中，换上这种材料后，,钙钛矿,电池稳定性和工艺重复性大大,提高,。,2025/5/23 周五,9,2013,年,后来，,随着工艺不断优化，转换效率仅约半年时间就猛增至,15%,。,利用序列沉积的方法制备钙钛矿电池,改进了原有的一步制备法,获得了效率达,15%,的有机金属卤化物钙钛矿基太阳能电池,2025/5/23 周五,10,2013,年,用气相蒸发法制备了钙钛矿平面异质结电池,摆脱了复杂的纳米结构,得到了效率高达,15.4%,的器件,.,2025/5/23 周五,11,今年,最高,转化率已接近,20%,。,2025/5/23 周五,12,研究热点和方向,2025/5/23 周五,13,一、钙钛矿,极高吸光能力的微观机理,这种,新型钙钛矿吸光材料的,最,大优点是它的吸光系数很大,吸光能力比传统染料高,10,倍以上,到目前为止其微观机理都没有,定论,。,2025/5/23 周五,14,二、,光,生载流子的产生机理,现有的理论解释存在两种机理的争论,:,激发电子,-,空穴对,(,自由电荷,),机理和激发激子机理,搞清楚光生载流子的产生机理将对大幅提高其转换效率至关重要,;,此外,在有机金属卤化物钙钛矿太阳能电池中是否存在内建电场,以及内建电场如何以如此低的能耗下驱动载流子输运和分离也是一个尚待解决的,问题,。,2025/5/23 周五,15,三、,高效,能量转换的机理,在,钙钛矿太阳能电池中,Grtzel,等利用序列沉积方法制备了分散质,TiO,2,纳米骨架,将有机金属卤化物钙钛矿吸收层夹在透明电极与空穴传输层之间,整个器件由空穴输运所,主导,;,而,Snaith,等则利用包覆钙钛矿的,Al,2,O,3,纳米介孔材料来代替,TiO,2,获得了优于,15%,的,转换效率,并且发现电子输运主导了整个转换,过程,;,因此,需要深入研究其中的机理与制约效率进一步提高的关键,因素,。,2025/5/23 周五,16,四、,制备,无铅钙钛矿材料,现在的有机金属卤化物钙钛矿材料含有铅元素,在国际许多地方已被列为禁止使用的材料,如何通过金属元素替代的方法找到同等或更高转换效率的无铅钙钛矿吸收材料依然是一个,挑战,。,2025/5/23 周五,17,五、,氧化物,钙钛矿太阳能材料,除了有机,/,无机复合钙钛矿材料以外,具备高吸光性能的氧化物钙钛矿材料也引起了大量的,关注,：,所以,也必须研究一些能带合适、吸光能力强的无机氧化物钙钛矿材料在高效能量转换方面的,潜能,。,2025/5/23 周五,18,六、,具有,梯度能带的钙钛矿吸光材料,如果能够通过元素替代或掺杂的方法,制备出具有梯度能带的新型钙钛矿吸光材料,就可以制备类似于半导体多结太阳能电池器件,(,目前,最,高效率,已经超过,40,%),以较低的生产成本大幅提升其转换效率,.,2025/5/23 周五,19,七、,新,的电子,/,空穴传导材料,现在使用的与有机金属卤化物钙钛矿吸光层相匹配的是有机空穴传输,材料,Spiro-OMeTAD,，而其,合成,价格很高,目前是黄金价格的五倍,以上,。,必须,寻找更加有效、稳定且廉价的电子,/,空穴传输材料来提高钙钛矿太阳能电池的,转换效率,。,2025/5/23 周五,20,八、,进一步,提高器件稳定性与寿命,尽管,Grtzel,等,人发现,有机金属卤化物钙钛矿太阳能电池在全日光辐照下连续使用,500,小时后依然保持,80%,以上,的转换效率,是迄今为止薄膜太阳能电池,中,最,稳定,的,但尚需大幅改进才能实现工业化,应用,。,2025/5/23 周五,21,九、,大面积,制备,迄今为止,Snaith,等,人报道,的高转换效率的有机金属卤化物钙钛矿型太阳能电池都局限于小面积制备,(,约,0.3 cm,2,),面积放大会导致器件的转换效率急剧下降,(,填充因子急剧变小,);Kelly,等人报道的效率,为,10.2,%,的大,柔性器件面积也仅略,大于,1cm,2,。,如何获得大面积的高转换效率器件是一大,挑战,。,2025/5/23 周五,22,十、,极限,转换效率,我们还,关心,的是这种全固态钙钛矿太阳能电池的极限转换效率到底是多少,它能否达到单结太阳能电池,的,Schockley-Quisser,理论,极限,以及通过元素替代制备出具有梯度能带的叠层结构,我们能否以较低成本获得像半导体多结太阳能电池,(Ge/InGaP/InGaAs),器件那样高,达,40,%,的,转换效率,。,2025/5/23 周五,23,具体表征手段,2025/5/23 周五,24,SEM,（扫描电子显微镜）,使用,SEM,来观察器件的结构和成分与质量鉴定。,使用该仪器来测量太阳能电池的参数，如短路电流、开路电压、填充因子和最大转化效率等。,Zahner,IM6e,电化学工作站,2025/5/23 周五,25,总结,基于钙钛矿的太阳能电池已经在光伏领域掀起了一场以高效低成本器件为目标的新,革命,，,UCLA,的,Yang Yang,教授甚至把它称为新一代,太阳能电池,。,因此,由近一年钙钛矿的迅猛发展速度可以预测,随着相关研究组的不断努力,我们完全有理由相信,综合利用结构工程、材料工程、界面工程、能带工程和入射光管理工程,有可能通过低成本的制备工艺大规模生产出转换效率极高的绿色、高效钙钛矿基太阳能新能源,真正成为新一代的低成本、绿色能源产业的主流,产品,。,2025/5/23 周五,26,
