RFID设备介绍.pptx

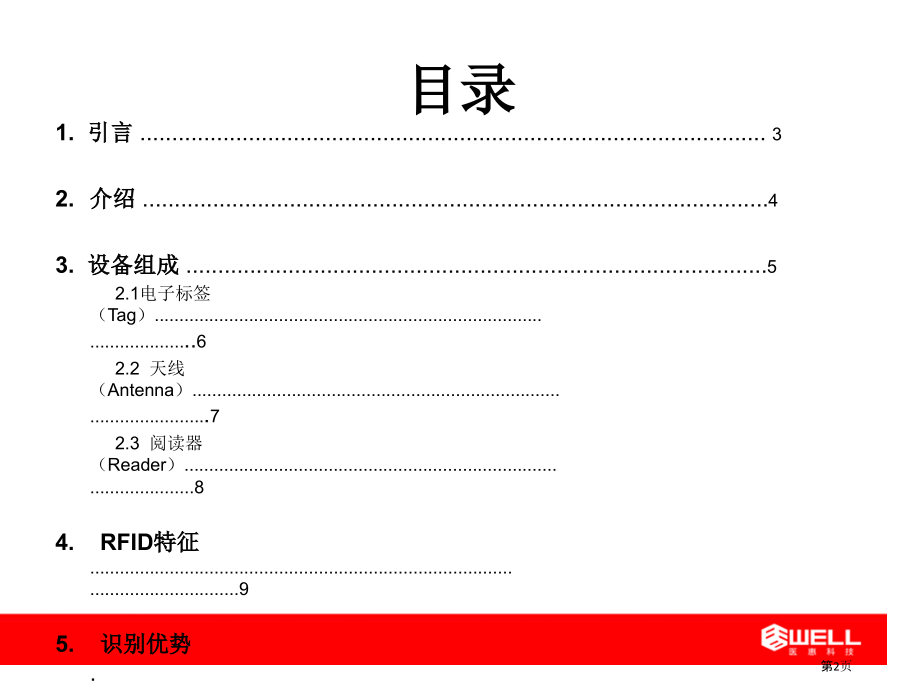

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,RFID,在医疗行业介绍,第1页,目录,1.引言,.,3,2,.,介绍,.,4,3.,设备组成,.,5,2.1电子标签（Tag）.,.,6,2.2 天线（Antenna）.,.,7,2.3 阅读器（Reader）.8,4.RFID特征,.9,5.识别优势,.,.10,6.,应用领域,.11,7.RFID标签分类,.12,第2页,1.引言,医疗行业竞争已从医疗环境、医疗人才竞争转移到,医院信息处理能力及医院工作效率竞争，医疗设备管理对,医院整个系统有很大影响。医疗设备含有数量大、位置分,散、体积大小不一等特点，有些设备还含有价值高、易流动,特点，对医疗设备高效地管理已成为医院信息化建设重点1。,本文针对医疗设备特点，以无线射频识别技术（RadioFrequen-,cyIdentification,RFID）为技术伎俩，设计医疗设备跟踪系统,第3页,2.介绍,RFID 是一个非接触自动识别技术，其基本原理是利用,空间电磁感应或者电磁传输来进行通信，以到达自动识别被标识对象目标,。,RFID系统基本工作方法是将 RFID标签安装在被识别对象上(粘贴、插放、挂佩、植入等)，当被标识对象进入 RFID阅读器读取范围时，标签和阅读器之间建立起,无线方式通讯链路，标签向阅读器发送本身信息(标签编号,和标签存放数据等)，阅读器接收信息并解码，传送给后台计算,机处理，进而完成整个信息处理过程。,RFID 技术以其含有突出优点，在三大经典领域：交通与配送、制造与加工、防伪与认证中有着巨大应用价值。在国,外 RFID技术己被广泛用于诸如工业自动化、商业自动化、交,通运输控制管理等众多领域,RFID 技术在国内应用主要包含：小额支付领域、车辆管理、证照管理、物流应用、矿井应用等,第4页,3.设备组成,一套完整RFID系统,是由阅读器(Reader)与电子标签(TAG)也就是所谓应答器(Transponder)及应用软件系统三个部份所组成,其工作原理是Reader 发射一特定频率无线电波能量给Transponder,用以驱动 Transponder电路将内部数据送出，此时 Reader 便依序接收解读数据,送给应用程序做对应处理,第5页,2.1,电子标签（Tag）,由耦合元件及芯片组成，每个标签含有唯一电子编码，附着在物体上标识目标对象；电子标签能够贮存相关物体数据信息(约1k bits)。在自动识别管理系统中，每一个电子标签中保留着一个物体属性、状态、编号等信息。电子标签通常安装在物体表面，含有一定无金属遮挡视角,第6页,2.2,天线（Antenna）,在标签和阅读器间传递射频信号,工作原理：,当装有电子标签物体在距离010米范围内靠近读写器时，读写器受控发出微波查询信号，安装在物体表面电子标签收到读写器查询信号后，将此信号与标签中数据信息合成一体反射回电子标签读出装置。反射回微波合成信号，已携带有电子标签数据信息。读写器接收到电子标签反射回微波合成信号后，经读写器内部微处理器处理后即可将电子标签贮存识别代码等信息分离读取出来,第7页,2.3,阅读器（Reader）,能够写入并读取电子标签信息设备，可设计为手持式或固定式。阅读器能够无接触地读取并识别电子标签中所保留电子数据，从而到达自动识别物体目标。通常阅读器与计算机相连，所读取标签信息被传送到计算机上，进行下一步处理,第8页,4.RFID特征,数据读写（Read Write）机能：只要经过RFID Reader即可，不需接触，直接读取信息至数据库内，且可一次处理多个标签，并能够将物流处理状态写入标签，供下一阶段物流处理用。,轻易小型化和多样化形状：RFID在读取上并不受尺寸大小与形状之限制，不需为了读取准确度而配合纸张固定尺寸和印刷品质。另外，RFID 电子标签更可往小型化与应用在不一样产品。所以，能够愈加灵活地控制产品生产，尤其是在生产线上应用。,耐环境性：纸张一受到脏污就会看不到，但RFID对水、油和药品等物质却有强力抗污性。RFID在黑暗或脏污环境之中，也能够读取数据。,可重复使用：因为RFID为电子数据，能够重复被覆写，所以能够回收标签重复使用。如被动式RFID，不需要电池就能够使用，没有维护保养需要。,穿透性：RFID若被纸张、木材和塑料等非金属或非透明材质包覆话，也能够进行穿透性通讯。不过假如是铁质金属话，就无法进行通讯。,数据记忆容量大：数据容量会伴随记忆规格发展而扩大，未来物品所需携带资料量愈来愈大，对卷标所能扩充容量需求也增加，对此RFID不会受到限制。,第9页,5.识别优势,与当前广泛使用自动识别技术比如摄像、条码、磁卡、IC卡等相比，射频识别技术含有很多突出优点：,非接触操作，长距离识别（几厘米至几十米），所以完成识别工作时无须人工干预，应用便利；,无机械磨损，寿命长，并可工作于各种油渍、灰尘污染等恶劣环境；,可识别高速运动物体并可同时识别多个电子标签；,读写器含有不直接对最终用户开放物理接口，确保其本身安全性；,数据安全方面除电子标签密码保护外，数据部分可用一些算法实现安全管理；,读写器与标签之间存在相互认证过程，实现安全通信和存放。,第10页,6.应用医疗领域,应用前端。由 RFID电子标签、移动数据终端组成。经过无源 RFID 电子标签实现与普通设备基本信息关联；Symbol 移动数据终端（PDA)集成了 RFID 读取模块和条码读取模块，经过读取 RFID 电子标签信息，实时获取该设备全部信息，并经过 802.11 无线连接传递数据。,网络传输平台。无线交换网络平台:以无线交换机以及天线形成全方面覆盖，为移动应用提供物理平台。,数据交换平台。中间件：提供医院 HIS 数据中心与系统前端应用之间数据交互服务。,HIS医院信息系统。该系统是整个医院数据基础，包含了 CIS、LIS、PACS、MIS、BIS 以及今后将建设其它数据库服务，以确保设备管理信息搜集、存放、处理、提取和数据交换。,系统架构在医院 HIS 系统上，利用数据安全抽取和虚拟数据库技术构建数据交换层；以医院现有局域网以及无线网络交换平台为网络传输平台；经过移动数据终端 PDA，结合RFID 技术，实现对移动医疗设备信息识别，到达对移动医疗设备跟踪和管理目标。,第11页,7.RFID标签分类,RFID标签分为被动标签(Passive tags)和主动标签(Active tags)两种。,主动标签本身带有电池供电，读/写距离较远同时体积较大，与被动标签相比成本更高，也称为有源标签。,被动标签由阅读器产生磁场中取得工作所需能量，成本很低并含有很长使用寿命，比主动标签更小也更轻，读写距离则较近，也称为无源标签。,有源RFID卡与无源RFID卡性能比较：,有源 RFID卡 无源 RFID卡,内装电池 无源，利用无线波能量工作,在高温或低温下电池不能正常工作 在高温或低温下能正常工作,电池为一次性，无法更换。所以标签卡使用寿命受到卡使用情况不一样而差异很大，厂商理想指标为7，但因每卡天天使用次数及环境不一样，实际工程中，有些卡只能用几个月，有些卡能够使用5年以上，系统一致性比较差，无法控制。系统一致性很好，无源卡使用寿命确保以上，免维护。,卡外型尺寸大，较厚，较重 外型小巧，轻，薄，安装方便，适用各种使用,第12页,
