三年高考考点.doc

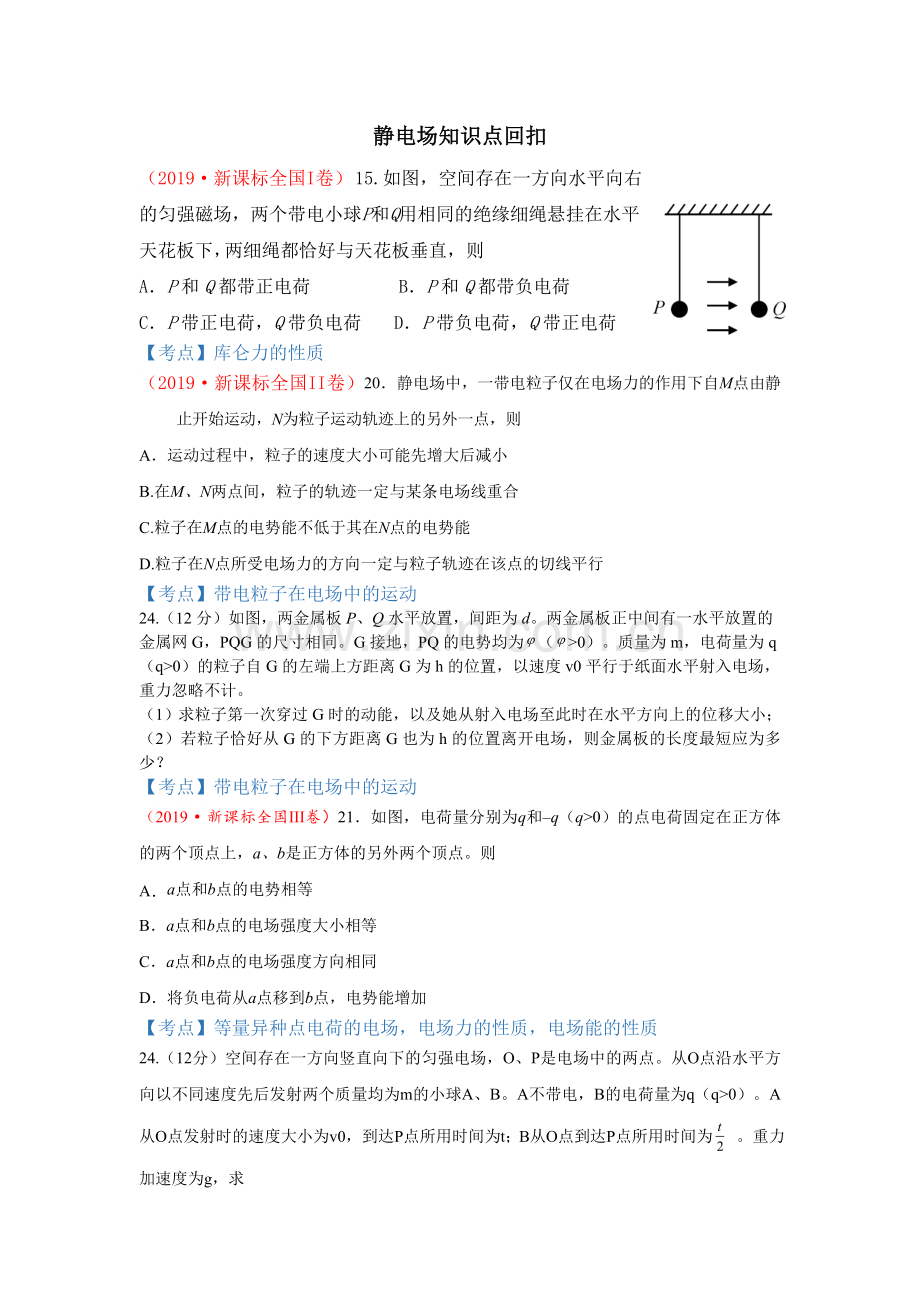

静电场知识点回扣
（2019·新课标全国I卷） 15.如图，空间存在一方向水平向右的匀强磁场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则
A．P和Q都带正电荷 B．P和Q都带负电荷
C．P带正电荷，Q带负电荷 D．P带负电荷，Q带正电荷
【考点】库仑力的性质
（2019·新课标全国II卷）20．静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则
A．运动过程中，粒子的速度大小可能先增大后减小
B.在M、N两点间，粒子的轨迹一定与某条电场线重合
C.粒子在M点的电势能不低于其在N点的电势能
D.粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行
【考点】带电粒子在电场中的运动
24.（12分）如图，两金属板P、Q水平放置，间距为d。两金属板正中间有一水平放置的金属网G，PQG的尺寸相同。G接地，PQ的电势均为（>0）。质量为m，电荷量为q（q>0）的粒子自G的左端上方距离G为h的位置，以速度v0平行于纸面水平射入电场，重力忽略不计。
（1）求粒子第一次穿过G时的动能，以及她从射入电场至此时在水平方向上的位移大小；
（2）若粒子恰好从G的下方距离G也为h的位置离开电场，则金属板的长度最短应为多少？
【考点】带电粒子在电场中的运动
（2019·新课标全国III卷）21．如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。则
A． a点和b点的电势相等
B．a点和b点的电场强度大小相等
C．a点和b点的电场强度方向相同
D．将负电荷从a点移到b点，电势能增加
【考点】等量异种点电荷的电场，电场力的性质，电场能的性质
24.（12分）空间存在一方向竖直向下的匀强电场，O、P是电场中的两点。从O点沿水平方向以不同速度先后发射两个质量均为m的小球A、B。A不带电，B的电荷量为q（q>0）。A从O点发射时的速度大小为v0，到达P点所用时间为t；B从O点到达P点所用时间为 。重力加速度为g，求
（1）电场强度的大小；
（2）B运动到P点时的动能。
【考点】电场强度，电场力

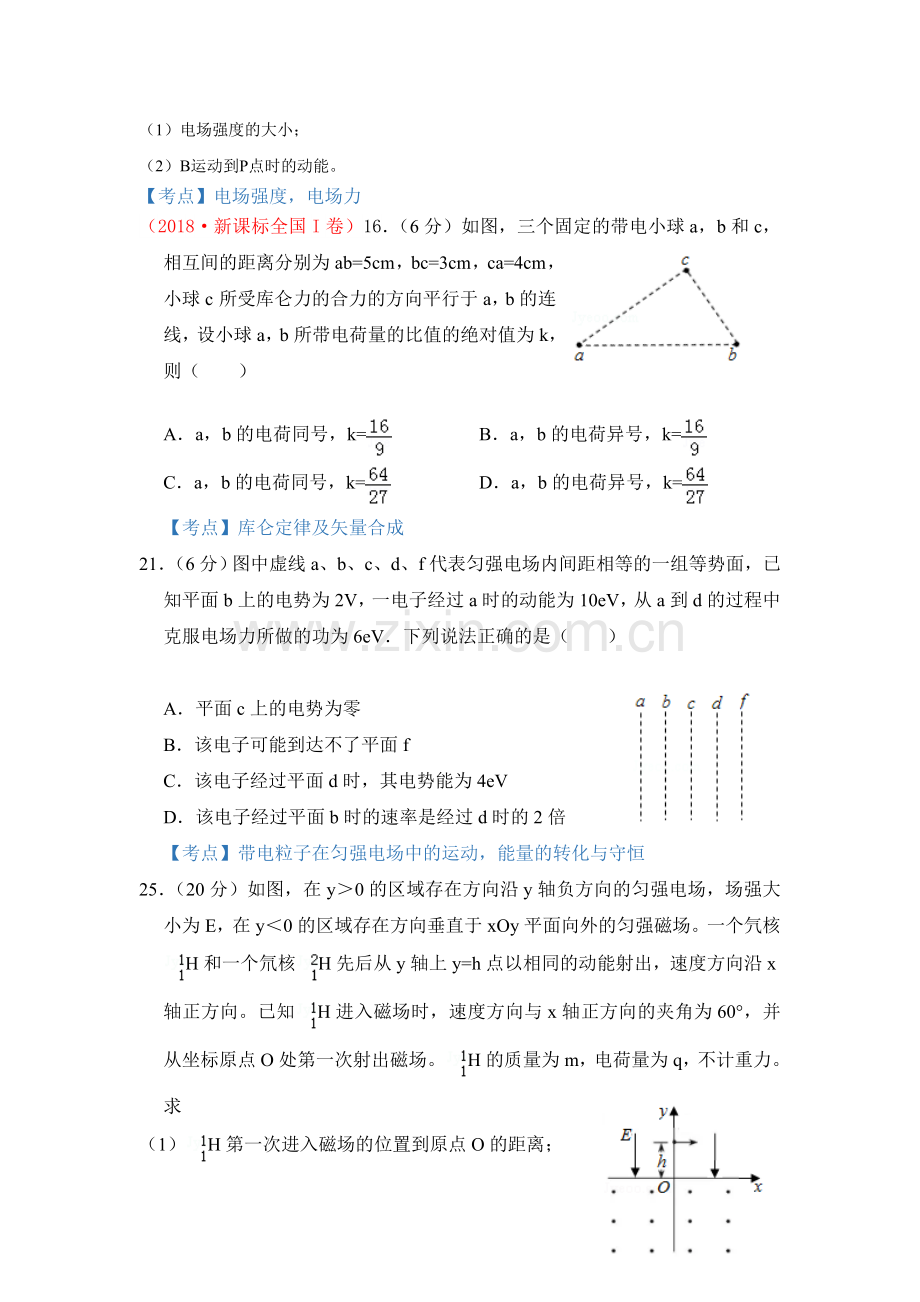

（2018·新课标全国I卷）16．（6分）如图，三个固定的带电小球a，b和c，相互间的距离分别为ab=5cm，bc=3cm，ca=4cm，小球c所受库仑力的合力的方向平行于a，b的连线，设小球a，b所带电荷量的比值的绝对值为k，则（　　）

A．a，b的电荷同号，k= B．a，b的电荷异号，k=
C．a，b的电荷同号，k= D．a，b的电荷异号，k=
【考点】库仑定律及矢量合成
21．（6分）图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2V，一电子经过a时的动能为10eV，从a到d的过程中克服电场力所做的功为6eV．下列说法正确的是（　　）

A．平面c上的电势为零
B．该电子可能到达不了平面f
C．该电子经过平面d时，其电势能为4eV
D．该电子经过平面b时的速率是经过d时的2倍
【考点】带电粒子在匀强电场中的运动，能量的转化与守恒
25．（20分）如图，在y＞0的区域存在方向沿y轴负方向的匀强电场，场强大小为E，在y＜0的区域存在方向垂直于xOy平面向外的匀强磁场。一个氕核H和一个氘核H先后从y轴上y=h点以相同的动能射出，速度方向沿x轴正方向。已知H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场。H的质量为m，电荷量为q，不计重力。求
（1）H第一次进入磁场的位置到原点O的距离；
（2）磁场的磁感应强度大小；
（3）H第一次离开磁场的位置到原点O的距离。
【考点】带电粒子在电场中的偏转
（2018·新课标全国II卷）21．（6分）如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面平行，M为a、c连线的中点，N为b、d连线的中点，一电荷量为q（q＞0）的粒子从a点移动到b点，其电势能减小W1；若该粒子从c点移动到d点，其电势能减小W2，下列说法正确的是（　　）

A．此匀强电场的场强方向一定与a、b两点连线平行
B．若该粒子从M点移动到N点，则电场力做功一定为
C．若c、d之间的距离为L，则该电场的场强大小一定为
D．若W1=W2，则a、M两点之间的电势差一定等于b、N两点之间的电势差
【考点】电场力做功与电势能变化量的关系，匀强电场中U=Ed
25．（20分）一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示；中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行。一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出。不计重力。
（1）定性画出该粒子在电磁场中运动的轨迹；
（2）求该粒子从M点入射时速度的大小；
（3）若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为，求该粒子的比荷及其从M点运动到N点的时间。

【考点】带电粒子在复合场中的运动
（2018·新课标全国III卷）21．（6分）如图，一平行板电容器连接在直流电源上，电容器的极板水平；两微粒a、b所带电荷量大小相等、符号相反，使它们分别静止于电容器的上、下极板附近，与极板距离相等。现同时释放a、b，它们由静止开始运动。在随后的某时刻t，a、b经过电容器两极板间下半区域的同一水平面。a、b间的相互作用和重力可忽略。下列说法正确的是（　　）

A．a的质量比b的大 B．在t时刻，a的动能比b的大
C．在t时刻，a和b的电势能相等 D．在t时刻，a和b的动量大小相等
【考点】电容器 带电粒子在电场中的运动
24．（12分）如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l。不计重力影响和离子间的相互作用。求
（1）磁场的磁感应强度大小；
（2）甲、乙两种离子的比荷之比。

【考点】带电粒子在电场和磁场中的运动
（2017·新课标全国I卷）16．（6分）如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里。三个带正电的微粒a，b，c电荷量相等，质量分别为ma，mb，mc．已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是（　　）

A． ma＞mb＞mc B．mb＞ma＞mc
B． mc＞ma＞mb D．mc＞mb＞ma
【考点】带电粒子在复合场中的运动
20．（6分）在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图所示。电场中四个点a、b、c和d的电场强度大小分别Ea、Eb、Ec和Ed，点a到点电荷的距离ra与点a的电势φa已在图中用坐标（ra，φa）标出，其余类推。现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd．下列选项正确的是（　　）
A．Ea：Eb=4：1 B．Ec：Ed=2：1
C．Wab：Wbc=3：1 D．Wbc：Wcd=1：3
【考点】场强 电势
25．（20分）真空中存在电场强度大小为E1的匀强电场，一带电油滴在该电场中竖直向上做匀速直线运动，速度大小为v0，在油滴处于位置A时，将电场强度的大小突然增大到某值，但保持其方向不变。持续一段时间t1后，又突然将电场反向，但保持其大小不变；再持续同样一段时间后，油滴运动到B点。重力加速度大小为g。
（1）油滴运动到B点时的速度；
（2）求增大后的电场强度的大小；为保证后来的电场强度比原来的大，试给出相应的t1和v0应满足的条件。已知不存在电场时，油滴以初速度v0做竖直上抛运动的最大高度恰好等于B、A两点间距离的两倍。
【考点】电场
（2017·新课标全国II卷）25．（20分）如图，两水平面（虚线）之间的距离为H，其间的区域存在方向水平向右的匀强电场。自该区域上方的A点将质量为m、电荷量分别为q和﹣q（q＞0）的带电小球M、N先后以相同的初速度沿平行于电场的方向射出。小球在重力作用下进入电场区域，并从该区域的下边界离开。已知N离开电场时的速度方向竖直向下；M在电场中做直线运动，刚离开电场时的动能为N刚离开电场时的动能的1.5倍。不计空气阻力，重力加速度大小为g。求
（1）M与N在电场中沿水平方向的位移之比；
（2）A点距电场上边界的高度；
（3）该电场的电场强度大小。

【考点】电场
（2017·新课标全国III卷）21．（6分）一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10V、17V、26V．下列说法正确的是（　　）
A．电场强度的大小为2.5V/cm
B．坐标原点处的电势为1 V
C．电子在a点的电势能比在b点的低7eV
D．电子从b点运动到c点，电场力做功为9eV
【考点】匀强电场 电场强度 电势 电势差
