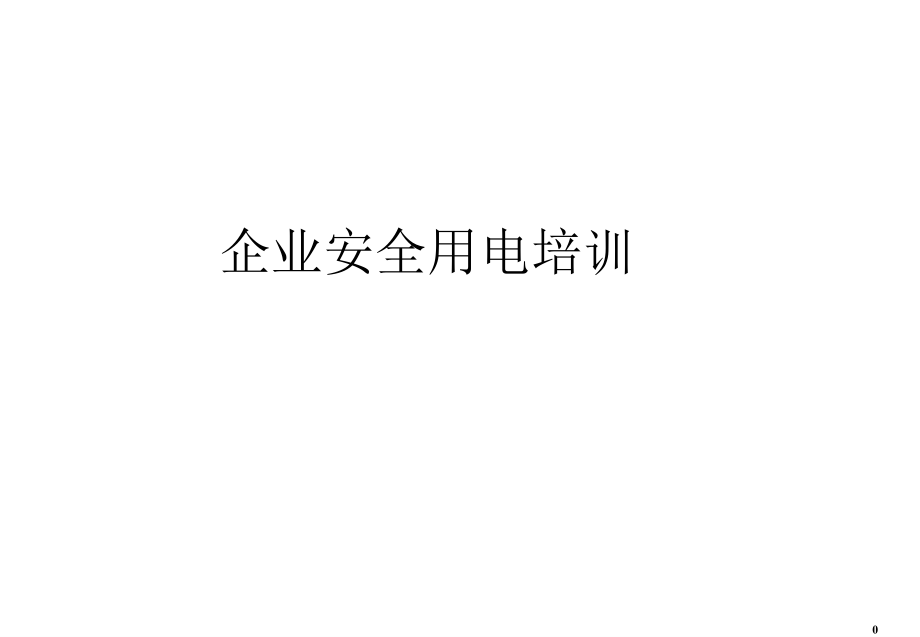

企业安全用电培训.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,企业安全用电培训,0,课程背景,随着电能应用的不断拓展,以电能为介质的各种电气设备广泛进入企业、社会和家庭生活中。与此同时，随着公司的跨越式发展，各种用电设备不断投入生产运行，给用电安全管理及员工作业安全提出了更高的要求和目标，为了实现电气安全、，对电气系统、设备进行安全防护的同时，更要重视人员的用电安全。因此，学习安全用电基本知识，掌握常规触电防护技术，是保证用电安全的有效途径。,1,培训目的,/,适用对象,了解一般情况下人体的安全电流和电压。,了解安全用电技术,(,保护接地、保护接零和工作接地,),。,掌握触电事故发生的种类，漏电保护器的原理及选用。,了解触电急救的方法及安全用电的原则。,本课件适合动力中心及车间设备人员学习。,2,培训目录,电气安全概述,1,电流对人体的作用,2,配电系统接地形式,4,触电事故及其防范,3,3,触电事故案例,3,5,触电急救及安全用电原则,3,6,3,电气安全概述,电气安全主要包括,人身安全,与,设备安全,两个方面。人身安全是指从事工作,和电气设备操作使用过程中人员的安全；设备安全是指电气设备及有关其他设,备的安全。保证用电安全，防止触电事故发生，既要从技术上采取措施，又要,从组织上采取措施，保持电气设备和供配电线路的良好运行状态，是保证人,身安全和设备安全的最基本要素。,4,5,人体触及带电体后，电流对人体造成的伤害，主要有两种类型，即,电击,和,电伤,。,电伤,是指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤 害。电伤会在人体皮肤表面留下明显的伤痕，常见的有灼伤、电烙伤和皮肤金属化等现象。,电击,是指电流通过人体内部，破坏人体内部组织，影响呼吸系统、心脏及神经系统的正常功能，甚至危及生命。在触电事故中，电击和电伤常会同时发生。,电流对人体的作用,6,电击致命原因,心室颤动,数秒数分钟（分钟）死亡。,窒息,窒息缺氧或中枢神经反射室颤,.,特点,:,致命时间较长，,10,20,分钟。,电休克,（昏迷）由于中枢神经反射造成体内功能障碍，昏迷时间长后的死亡。,7,心室颤动,数秒数分钟（分钟）,死亡,波前半部（约,0.1s,）,心脏易损（激）区,心室颤动，幅值小，频率高（,800,1000,次,/,每分钟以上），无规则，,发生始于,T,波的前半部,。,收缩舒张,心室颤动,电击致命原因,8,人体对电流的反应,100-200,微安,对人体无害反而能治病,1,毫安左右,引起麻的感觉,不超过,10,毫安时,人尚可摆脱电源,超过,30,毫安时,感到剧痛，神经麻痹，呼吸困难，有生命危险,达到,100,毫安时,只要很短时间使人心跳停止,9,感知电流,引起感觉的最小电流。如轻微针刺，发麻。,男：,1.1 mA,；女：,0.7 mA,摆脱电流,能自主摆脱带电体的最大电流。,男：,16mA,；女：,10.5mA,室颤电流,引起心室发生心室纤维性颤动的最小电流。,50 mA,适用于当,1s t,5s,时,人体对电流反应,10,电流途径,不同途径，危险性不同，但没有不危险的途径。,最危险的是：左手到前胸。,判断危险性，既要看电流值，又要看途径。,11,人体电阻,人体电阻：皮肤电阻,+,体内电阻,皮肤电阻受外界影响比较大：潮湿、接触面、老茧等,国际,IEC,标准：,R,人,=1750250,考虑电气安全时取：,R,人,=800,性别：女性一般对电流的敏感程度要高于男性，女性的人体电阻要小于男性。,12,42V,、,36V,、,24V,、,12V,和,6V,安全电压,13,触电事故的形式,单相触电,两相触电,跨步电压触电,按人体触及带电体的方式和电流通过人体的途径，触电可分为三种情况：,14,单相触电,危险！,15,没问题,单相触电,16,危险！,两线触电,17,危险！,两相触电,火线,火线,18,跨步电压触电,U,危险！,19,配电系统的接地形式,配电,系统,TN,系统,TT,系统,IT,系统,20,保护接地（,TT,系统）,21,不接地系统（,IT,系统）,22,保护接零（,TN,系统）,保护原理,漏电单相短路单相短路电流,ISS,单相短路保护元件动作迅速切断电源实现保护,。,I,SS,L1,L2,L3,PEN,N,R,N,23,TN-C,配电系统,24,TN-S,配电系统,25,TN-C-S,系统,L,3,L,1,L,2,PEN,外露可导电部分,电力系统接地点,PE,N,26,TN,系统应用与类型,三种方式：,TN-S,、,TN-C-S,、,TN-C,TN-S,可用于爆炸、火灾危险性较大或安全要求高的场所，用于独立附设变电站的车间。也适用于科研院所、计算机中心、通信局站等。正常工作条件下，外露导电部分和保护导体呈零电位,最“干净”的系统。,TN-C-S,宜用于厂内设有总变电站，厂内低压配电场的所及民用楼房。,TN-C,可用于爆炸、火灾危险性不大，用电设备较少、用电线路简单且安全条件较好的场所。,27,漏电保护装置,漏电保护,利用漏电保护装置来防止电气事故的一种安全技术措施。,漏电保护装置,又称为剩余电流保护装置，简称,RCD,。是一种低压安全保护电器。,漏电保护器,按不同方式分类来满足使用的选型。如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。按动作灵敏度可分为：高灵敏度：漏电动作电流在,30mA,以下；中灵敏度：,301000mA,；低灵敏度：,1000mA,以上。,28,漏电保护装置原理,L1,L2,L3,N,TL,QF,TA,中间,环节,M,PE,29,漏电保护装置的选用,为防止人身触电事故,用于直接接触电击防护时：应选用额定,动作电流为,30mA,及其以下的高灵敏度、,快速型的漏电保护装置。,30,漏电保护器的接线,无论是单相负荷还是三相与单相的混合负荷，相线与零线均应穿过零序互感器。,安装漏电保护器时，一定要注意线路中性线,N,的正确接法，即工作中性线一定要穿过零序互感器，而保护零线,PE,决不能穿过零序互感器。,若将保护零线接漏电保护器，漏电保护器处于漏电保护状态而切断电源。即,保护零线一旦穿过零序互感器 就再也不能用作保护线。,31,双重绝缘和加强绝缘,工作绝缘,又称基本绝缘或功能绝缘，是保证电气设备正常工作和防止触电的基本绝缘。位于带电体与不可触及金属件之间。,保护绝缘,又称附加绝缘，是在工作绝缘因机械破损或击穿等而失效的情况下，可防止触电的独立绝缘。位于不可触及金属件与可触及金属件之间。,双重绝缘,是兼有工作绝缘和附加绝缘的绝缘,。,加强绝缘,是基本绝缘经改进，在绝缘强度和机械性能上具备了与双重绝缘同等防触电能力的单一绝缘。在构成上可以包含一层或多层绝缘材料。,32,具有双重绝缘和加强绝缘的设备属于,类设备。,类设备无须再采取接地、接零等安全措施。,标志：“,回,”,作为,类设备技术信息一部分。,手持电动工具应优先选用,类设备。,识别和选用,33,34,缺乏电气安全常识的事故,例：,某厂工人在单位内行走时，看到路边有一根导线，一头落在地上一头挂在电线杆上，便好心上前用手捡起电线，当即触电，经抢救无效死亡。,原因分析：,掉在地上的断落电线，是由该厂配电室通向装配车间的,380,伏低压动力线路，工人无安全用电常识是造成事故的主要原因。该厂电工不及时维修更换线路，不安装漏电保护开关，给这次事故埋下了陷患。,电气安装不符合要求的事故,例：,某厂铲车司机向电工供用电烙铁修理铲车，电工接线时，采用两线插头，又将电烙铁接地与工作零线连接在一起，当插头插入时，放在电烙铁使车身带电，使手扶车身的司机触电，当即死亡。,原因分析：,该电工安全技术水平低下，他虽然知道保护接零的重要性，却不明白工作零线与保护零线必须分开，于是导致事故的发生。,设备有缺陷或故障事故,例：,某厂宿舍打井时，使用一台,3KW,水泵抽水，用,380V,、,15A,闸刀开关直接启动，并已运转多时，当水泵停机后再开机，闸刀发生炸裂，烧伤操作人员并使其右手致残。,原因分析：,设备有缺陷，闸刀开关动触头螺丝松动，合闸时三相不能同时接触而引起电弧放电，由电弧造成相间短路，产生高温，引起闸刀爆炸。,触电事故案例,35,违反操作规程或规定的事故,例：,某厂电工在变电所拆下计量柜上的电能表时，被相邻的,10KV,高压母线放电击中，并被电弧烧伤，经抢救无效而死亡。,原因分析：,邻近高压开关柜（,10KV,）带电操作时，安全距离不足,0.7,米，严重违反安全工作规程，没有严格执行工作票制度和工作监护制度。,电气安全设施管理不严事故,例：,XX年X月，陈某上班后清理场地，由于电焊机接地线绝缘损坏，使外壳带电从而与在电气联成一体的工作台带电。当陈某将焊好的钢模板卸下来时，手与工作台接触，随即发生事故，将陈某送往医院，经抢救无效后死亡。,原因分析：,1.,接地线过长，致使其绝缘被损坏，外壳带电，所以造成单相触电事故,；,2.,电气安全设施管理不严，缺乏对电焊机的定期检查。,非电工人员违规作业事故,例：,某建筑工地新安装了一台搅拌机，上午电工接上线就走了，下午工地开始使用搅拌机，发现转向错了，工地没有电工，工地负责人就自己摆弄电门，他边弄边说：“这事简单，把两根线一倒就行了。”于是他把三相闸刀开关拉下，伸手去抓开关电源侧的导线，结果手握导线触电死亡。,原因分析：,1、刀闸开关虽然拉下，但是其电源侧仍然有电，处于不安全状态；2、非电工禁止进行电工作业，工地负责人属违章行为,；,3、在操作前要进行验电，而该负责人未弄清是否有电的情况下用手去抓开关的电源侧，这种不安全行为是事故发生的直接原因；4、工地没有能够严格制定执行电工作业制度及安全操作规程,；,5、员工缺乏电气知识，可见该建筑企业的安全教育培训工作没有真正落到实处,。,触电事故案例,36,触电急救,发生触电时，人不一定立即死亡，立即施救可挽回生命。,资料表明：触电后,1,分钟,之内施救，,90%,；,6,分钟,之内，,10%,；,12,分钟后，可能性比较小。,37,人在触电后可能由于失去知觉或超过人的摆脱电流而不能自己脱离电源，此时抢救人员不要惊慌，要在保护自己不被触电的情况下使触电者脱离电源。,如果接触电器触电，应立即断开近处的电源，可就近拔掉插头，断开开关或打开保险盒。,如果碰到破损的电线而触电，附近又找不到开关，可用干燥的木棒、竹竿、手杖等绝缘工具把电线挑开，挑开的电线要放置好，不要使人再触到。,如一时不能实行上述方法，触电者又趴在电器上，可隔着干燥的衣物将触电者拉开。,在脱离电源过程中，如触电者在高处，要防止脱离电源后跌伤而造成二次受伤。在使触电者脱离电源的过程中，抢救者要防止自身触电。,触电急救,摆脱电源的方法,38,触电者脱离电源后，应迅速判断其症状，根据其受电流伤害的不同程度，采用不同的急救方法。,判断触电者有无知觉。,判断呼吸是否停止。人工呼吸,判断脉搏是否搏动。胸外挤压,判断瞳孔是否放大。,同时拨打急救电话，在医生到来之前不能放弃急救。,脱离电源后的判断,触电急救,39,口对口人工呼吸,法，,人的生命的维持，主要靠心脏跳动而产生血循环，通过呼吸而形成氧气与废气的交换。如果触电人伤害较严重，失去知觉，停止呼吸，但心脏微有跳动，就应采用口对口的人工呼吸法，操作频率每分钟,12,次。,要领：清口腔、头后仰、捏鼻、开嘴、吹两秒放三秒。恢复后送医院诊治和监护。,触电的急救方法,触电急救,40,人工胸外挤压心,脏法，,若触电人伤害得相当严重，心脏和呼吸都已停止，人完全失去知觉，则需同时采用口对口人工呼吸和人工胸外挤压两种方法。如果现场仅有一个人抢救，可交替使用这两种方法，先胸外挤压心脏,46,次，然后口对口呼吸,23,次，再挤压心脏，反复循环进行操作。对于有呼吸没心跳的伤者，操作频率每分钟,80,次。,要领：压点要正确，下压,34,厘米，慢点压快点放。恢复后并送医院诊治和监护。,触电的急救方法,触电急救,41,安全用电原则,预防触电，最关键的是遵守安全规程和操作规程。,在任何情况下，都不得用手来鉴定导体或设备是否带电，在,380/220,伏系统中可用验电笔来进行验电。,更换熔丝或安全检查、检修电气设备时，应先切断电源，避免带电操作。,经常接触、使用的电气设备，应使用安全电压：,致命电流,50mA,，人体电阻,800,，,U=8000.05=40V,国家规定的安全电压：,42V,、,36V,、,24V,、,12V,、,6V,定期检查电气设备，发现温升过高或绝缘下降，应及时查明原因，消除故障。,移动电气设备时，均应切断电源后进行。,电气设备的金属外壳，均应加装安全接地线。,在条件许可的情况下，尽可能安装漏电保护开关。,配电柜（箱）、电源总开关等地方，应设警告标志，设专人管理。,42,安全用电原则,不接触,低压带电体,不靠近,高压带电体,“,三不伤害,”原则,警惕：,本来不应该带电的物体带了电,本来绝缘的，由于 绝缘破损而导电,43,谢谢大家,44,
