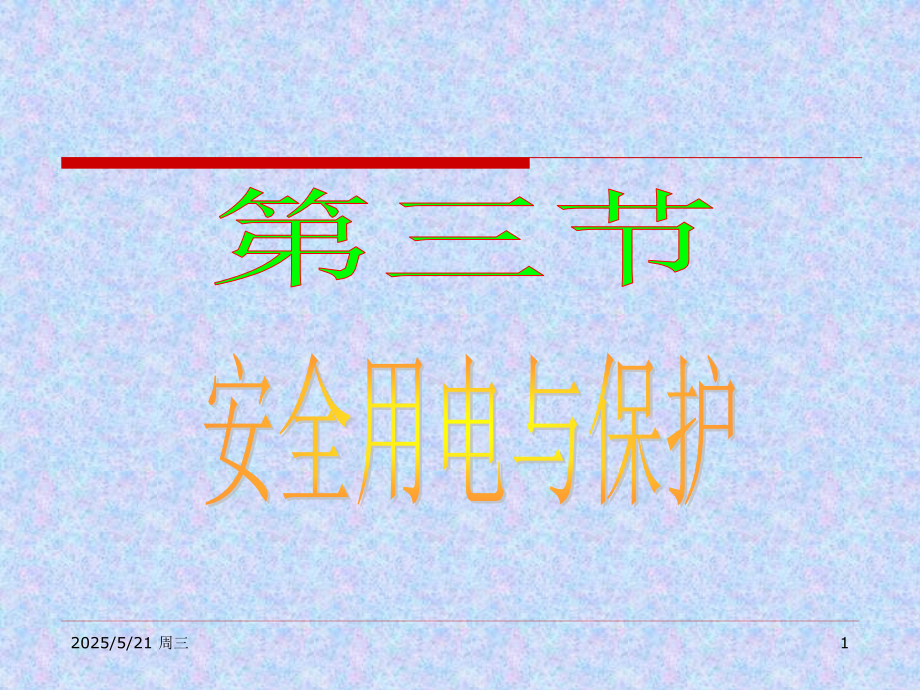

幻灯片-第三节---安全用电与保护(课件).ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,安全用电与保护,第三节,1,2025/5/21 周三,1,、根据欧姆定律知道，导体中的电流大小跟什么有关系？,2,、用手分别触摸一节干电池的正负极，为什么没有发生触电事故？,3,、通过人体的电流大小决定于什么？,4,、安全电压值是多少？在此情况下绝对安全吗？,1,、什么是触电？,预习提纲：,2,2025/5/21 周三,人体,直接,或,间接,接触到带电体（家庭电路,中指,火线,）造成的。,1,、什么是触电？,一定强度的电流流过人体会造成伤害事故。,人体是导体，人体触及带电体时，有电流通过人体，这就是触电。,3,2025/5/21 周三,（,1,）电流对人体的伤害与哪些因素有关？,电流大小、通电时间长短、电流通过人体的部位，等等。,另外，有资料标明,相同电压,的交流电与直流电，,交流电,对人体危害更大。,4,2025/5/21 周三,人体对电流的反映,810mA,手摆脱电极已感到困难,有剧痛感,(,手指关节,).,2025mA,手迅速麻痹,不能自动摆脱电极,呼吸困难,5080mA,呼吸困难,心房开始震颤,90100mA,呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动,.,说明：,脱毛衣时发出的火花电压达几万伏，但没有形成持续电流，所以不会电死人,100-200,微安,对人体无害反而能治病,电死人的关键是,电流的大小,。,5,2025/5/21 周三,触电及触电的危险,人体是导体，当人体上加有电压时，就会有电流通过人体当通过人体的电流很小时，人没有感知；当通过人体的电流稍大，人就会有,“,麻电,”,的感觉,.,当这电流达到一定值时，人就很难摆脱电压，形成了危险的触电事故，当这电流达到,100mA,时，在很短时间内就会使人窒息、甚至死亡,触电实例：小老鼠触电视频,6,2025/5/21 周三,7,2025/5/21 周三,（,2,）触电电流的大小决定于什么,：,根据欧姆定律,(I,U,R),可以得知：,流经人体电流的大小与外加电压和人体电阻有关。,人体电阻除人的自身电阻外，还应附加上人体以外的衣服、鞋、裤等电阻，虽然人体电阻一般可达,5000,，但是，,影响人体电阻的因素很多,，如皮肤潮湿出汗、带有导电性粉尘、加大与带电体的接触面积和压力以及衣服、鞋、袜的潮湿油污等情况，均能使人体电阻降低，所以通常流经人体电流的大小是无法事先计算出来的。,8,2025/5/21 周三,思考鸟儿落在电线上为什么不会触电？,站在高压线上的小鸟，鸟儿站在一根电线上，没有形成火线、地线同时加在鸟儿的两个部位上，而且站在同一根电线上的小鸟的两只脚之间不会有电压存在，也就不会有电流从它身上通过，所以鸟儿不会触电,.,A,B,U,AB,=0,9,2025/5/21 周三,当人体电阻一定时，人体接触的电压越高，通过人体的电流就越大，对人体的损害也就越严重。,但并不是人一接触电源就会对人体产生伤害。在日常生活中我们用手触摸普通干电池的两极，人体并没有任何感觉，这是因为普通干电池的电压较低,(,直流,15,伏,),。,作用于人体的电压低于一定数值时，在短时间内，,电压对人体不会造成严重的伤害事故,，我们称这种电压为,安全电压。,（,1,）安全电压,二,.,安全电压,10,2025/5/21 周三,为确定安全条件，往往不采用安全电流，而是采用安全电压来进行估算：,一般情况下,，也就是干燥而触电危险性较小的环境下，,安全电压规定为,36V,，对于潮湿而触电危险性较大的环境,(,如金属容器、管道内施焊检修,),，安全电压规定为,12V,，这样，触电时通过人体的电流，可被限制在较小范围内，可在一定的程度上保障人身安全。,11,2025/5/21 周三,（,2,）安全电压等级：,1983,年,7,月,7,日发布的中华人民共和国国家标准，,对安全电压的定义、等级作了明确的规定。,(1),为防止触电事故，规定了特定的供电电源电压系列，在正常和故障情况下，任何两个导体间或导体与地之间的电压上限，,不得超过交流电压,50,伏。,(2),安全电压的等级分为,42,36,24,12,6,伏,。当电源设备采用,24,伏以上的安全电压时，必须采取防止可能直接接触带电体的保护措施。因为尽管是在安全电压下工作，一旦触电虽然不会导致死亡，但是如果不及时摆脱，时间长了也会产生严重后果。另外，由于触电的刺激可能引起人员坠落、摔伤等二次性伤亡事故。,（,3,）在潮湿环境中，人体的安全电压,12,伏。正常情况下人体的安全电压不超过,50,伏。当电压超过,24,伏时应采取接地措施。,12,2025/5/21 周三,通常情况下，不高于,36V,的电压对人是安全的，称为安全电压,照明用电的火线与零线之间的电压,220V,，绝不能同时接触火线与零线,零线是接地的，所以火线与大地之间的电压也,220V,，一定不能在与大地连通的情况下接触火线,.,13,2025/5/21 周三,火线,零线,二、低压触电和高压触电,14,2025/5/21 周三,1,、低压（家庭电路）触电的形式：,火线,零线,（,1,）单线触电,想救我，,给我穿上绝缘鞋,或给我一张干燥的木凳吧,火线,零线,我来,帮你！,啊！,电死我啦！,一只手接触火线，身体的其它部位接触大地，电流从人体流过，造成触电。,15,2025/5/21 周三,人自以为与大地绝缘却实际与地连通,a,人站在绝缘物体上，却用手扶墙或其它接地导体或站在地上的人扶他,b,人站在木桌、木椅上，而木桌、木椅却因潮湿等原因转化成为导体,16,2025/5/21 周三,火线,零线,1,、低压（家庭电路）触电的形式：,（,2,）双线,触电,想救我，,快去断开电源！,一只手接触火线，另一只手接触零线，电流从人体通过，造成触电。,（,2,）双线触电,17,2025/5/21 周三,家庭电路中的触电：,人接触了火线与零线或火线与大地,（,1,）人误与火线接触,a,火线的绝缘皮破坏，其裸露处直接接触了人体，或接触了其它导体，间接接触了人体,b,潮湿的空气导电、不纯的水导电,湿手触开关或浴室触电,c,电器外壳未按要求接地，其内部火线外皮破坏接触了外壳,d,零线与前面接地部分断开以后，与电器连接的原零线部分通过电器与火线连通转化成了火线,18,2025/5/21 周三,触电原因（水、潮湿、破损）,潮湿,线破损火线露出,水,19,2025/5/21 周三,这种方法行吗？,该怎么办呢？,（,3,）、发生触电事故后的措施,20,2025/5/21 周三,（,3,）、发生触电事故后的措施,发现触电情况时，下面哪种措施比较有效？（）,A,用湿木棍打开电线,.,B,迅速拉下开关，切断电源,.,C,用手直接把触电者拉离电源,.,D,找医务人员处理,.,当触电事故发生以后,-,21,2025/5/21 周三,发生触电怎么办？拉电闸、人工呼吸、救护车,22,2025/5/21 周三,1,、首先，切断电源，或用干燥的木棍将电线挑开，迅速使被触电的人脱离电源,(,千万不能直接去接触被触电的人,),。,2,、如果触电人严重时需要进行人工呼吸。,3,、送医院。,4,、发生火灾时也要先切断电源，绝不要带电泼水救火,23,2025/5/21 周三,U,2,。高压触电的两种形式,高压电弧触电,高压跨步触电,24,2025/5/21 周三,雷击,雷电是自然界中发生的放电现象，发生雷电时，在云层和大地之间雷电的路径上有强大的电流通过，会给人们带来危害,.,雷电的路径往往经过地面上凸起的部分，如树木、高大建筑物、室外天线等，所以室外天线要装设避雷装置，特别是室外天线架设得比周围建筑物高的情况下，一定要装设避雷装置,.,25,2025/5/21 周三,用电原则：,请勿接触低压带电体,请勿靠近高压带电体,3,、如何避免触电伤害,（低压勿摸，高压勿近）,26,2025/5/21 周三,三、火灾、爆炸及其他,27,2025/5/21 周三,拓展：,如果因为电线短路而失火，能否立即用水去灭火？为什么？,答案：不能，因不纯净的水可导电，,会加重灾情必须迅速切断电源，,用砂土、灭火器扑灭火焰,三、火灾、爆炸及其他,28,2025/5/21 周三,家用电器的安全用电,有金属外壳的家用电器，外壳一定要接地。,四 用电保护,29,2025/5/21 周三,如何避免家庭电路中触电,30,2025/5/21 周三,如何避免家庭电路中触电,31,2025/5/21 周三,如何避免家庭电路中触电,1,开关接在火线上，避免打开开关时使零线与接地点断开,2,安装螺口灯的灯口时，火线接中心、零线接外皮,3,室内电线不要与其它金属导体接触，不在电线上晾衣物、挂物品电线有老化与破损时，要及时修复,4,电器该接地的地方一定要按要求接地,5,不用湿手扳开关、换灯泡，插、拔插头,6,不站在潮湿的桌椅上接触火线,7,接触电线前，先把总电闸打开，在不得不带电操作时，要注意与地绝缘，先用测电笔检测接触处是否与火线连通，并尽可能单手操作,32,2025/5/21 周三,高压危险,33,2025/5/21 周三,小结,：,2,、安全电压值,3,、触电的四种形式,4,、用电常识,5,、安全用电的原则,1,、触电事故发生的原因,34,2025/5/21 周三,六、练习,2,、马虎同学为了安装一个插座供晚上学习，他把,家中吊灯开关拆下后引出两条导线，然后接上插座，请,你画出该电路的简图并说明他这样做会有什么现象发生。,1,、（重庆,2004,，北碚）将图中的电灯和开关正确,地连接到电源线上,35,2025/5/21 周三,五、课堂小结：,1,、家庭电路的组成：,进户线、电能表、保险盒、闸刀开关、电灯、开关、插座等。,2,、室内电路的安装：,火线零线并排走，零线直接进灯头，,火线接到开关上，进了开关进灯头。,移动电器找插座，左零右火问,“,上帝,”,，安全用电记在心，火线零线要分清。,36,2025/5/21 周三,同学们 再见！,37,2025/5/21 周三,
