资源描述

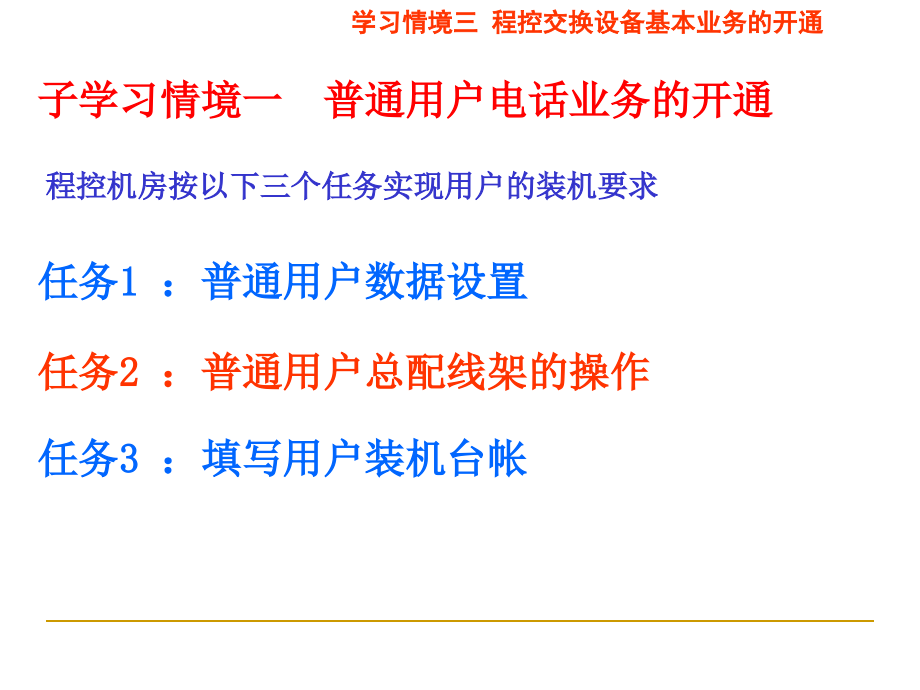

,#,学习情境三 程控交换设备基本业务的开通,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,用户申报,支公司根据营业厅传送的报装单下发,施工单,装机队施工人员根据,施工单内容,与程控室人员核配设备端子号,向营业厅汇报装机完成,根据,施工单内容,与,装机施工人员,配合跳线、,开通电话,装通电话及时与客服联系,请用户与客服通话说明装机完成情况,同时装机人员要在施工单上记下客服人员的工作代号及时间,营销主管月末汇报总当月装机数量及详单,与客服核对后报支公司经理,营业厅办理报装手续,程控室,营业厅每周向客服核报本周装机详单及数量,固定电话装机流程图,任务,1,:普通用户数据设置,任务,2,:普通用户总配线架的操作,任务,3,:填写用户装机台帐,程控机房按以下三个任务实现用户的装机要求,子学习情境一 普通用户电话业务的开通,程,控,交,换,机,的,正,面,程,控,交,换,机,的,背,面,配线架的正面,配线架的背面,主交接箱,分线盒,用户,在完成电话的硬件接线前哪些线已接好?,哪一部分接线由机房完成?哪一部分接线由线务员完成?,问题与讨论,程,控,交,换,机,的,正,面,程,控,交,换,机,的,背,面,配线架的正面,配线架的背面,主交接箱,分线盒,用户,跳线,硬件接线用到的主要仪表有:,测试话机,卡接刀,任务二,普通用户总配线架的操作,教学内容:,知识引导,操作,知识引导一 电话通信网的具体网络结构,知识引导二 总配线架的组成与作用,知识引导三 总配线架的应用,操作,1,以,C&C08,为例,在总配线架上进行跳线操作,操作,2,以,HJD04,机为例,在总配线架上进行跳线操作,本地电话号码由哪几部分组成?位长是多少?,问,题,与,讨,论,什么是用户设备号(或称物理线号)?设备号怎样确定?用户设备号与电话号码之间的关系?,用户数据包括哪几种类型?,普通电话机除了通话功能外,你还用过哪些附加业务或新业务功能?附加业务怎样使用?,知识引导一电话通信网的具体网络结构,一个电话通信网的具体网络结构如图,3.20,所示,,,一个完整的电话网主要由核心网(程控交换机)、线路网和用户终端三大部分组成。其中电话网的线路部分主要由总配线架、主干电缆、电缆交换箱、配线电缆、分线盒、户线等六个部分组成,,总配线架,网络管理,程控交换机,电缆交接箱,配线电缆,分线盒,户线电缆,电 话 用 户,分线盒,分线盒,分线盒,分线盒,主,干,电,缆,主,干,电,缆,电缆交接箱,电缆交接箱,图,3.20,一个电话网的具体网络结构,总配线架(,MDF,):内外线的总汇,机器出入线路和传输线路的总汇。,1.,局内总配线架,2.,跳线,在总配、交接箱和一些特殊的接线盒内,有一些专门用于连接进出电缆的电话线(单芯线,成对使用),称为“跳线”。跳线是连接设备与用户的咽喉,在线路中处于中心位置。其中,程控机房完成总配线架的跳线、测试,,,交接箱和分线盒的接线过程由外线装机施工人员完成。,3.,交接箱,交接箱:连接主干电缆和配线电缆,利用跳线使主干电缆和配线电缆中的线对任意跳接连通,已达到灵活调度线对的目的。,4.,分线设备,分线设备:配线电缆的终端设备,按配线方式引出所需线对供用户使用,是连接配线电缆和用户皮线的设备。,如图 落地式交接箱,如图 分线盒,知识引导二 总配线架的组成与作用,根据配线设备所连接通信电缆(光缆)及传输信号的种类的不同,配线设备可分为以下类型:,总配线架(,main distribution frame,,简称,MDF,)是内部电缆布线的配线架,它一侧连接交换机外线,另一侧连接交换机的入口和出口,光纤配线架(,Fibres Optical Distrbution Frame,,简称,ODF,)是光缆和光通信设备的配线连接设备,数字配线架,DDF,(,Digital Distribution Frame,)是数字复用设备之间、数字复用设备与程控交换设备或非话业务设备之间的配线连接设备,1.,总配线架的组成,总配线架主要由,机架,、,保安接线排,(又称外侧接线排或外线模块)、,测试接线排,(又称机侧接线排或内线模块)、,保安单元,组成,总配线架根据外线和内线的跳线端子设置是否在同一面上又分为双面跳线式总配线架和单面跳线式总配线架,。,在实际应用中,双面跳线式总配线架应用较广泛。,1.,连接作用。连接局外芯线和交换机;,2.,保安作用。设立保安单元保护局内交换设备及人身安全(保安作用);,3.,测试作用。设有测试塞孔,便于查修障碍和对号、测试(测试作用);,4.,维护作用。设立跳线便于线路扩建、割接及用户变动(维护作用)。,2.,总配线架的组成,1.,连接作用。连接局外芯线和交换机;,2.,保安作用。设立保安单元保护局内交换设备及人身安全(保安作用);,3.,测试作用。设有测试塞孔,便于查修障碍和对号、测试(测试作用);,4.,维护作用。设立跳线便于线路扩建、割接及用户变动(维护作用)。,3.,总配线架的接线仪器,总配线架接线用到的主要仪器为卡接刀和电话查线机。,(,1,)卡接工具,卡接工具主要用于模块中线缆接续。卡接工具在不同的区域有不同的称呼,,如接线刀、接线工具、打线工具、卡接刀等,。卡接工具将每根导线一一卡入对应的卡接槽内簧片,在卡接到位后,打线刀会自动将多余的线头剪去。卡接时,双绞线通过簧片的卡口和卡接刀的压力能同时完成绝缘位移、接续、切除多余线头的动作。卡接刀还具有钩线、拆线、导入簧片槽、定位、安装模块等的辅助功能。,(,2,)电话查线机,电话查线机在实际应用中有很多种类,常用的查线机是在普通电话机的基础上,增加了障碍测试、自主振铃、呼叫用户、对线和高压保护等功能,有效地降低了线路维护人员的工作量,是线路维护人员开通和维护相关业务的理想工具。常用电话查线机主要功能有:,电话机功能,:同普通电话机一样,接于电话线上,具有拨号、通话、振铃功能。,障碍测试功能,:将测试线接于无源待测用户线上,即可进行绝缘测试和断线测试。,呼叫用户和对讲,:将测试线接于无源待测用户线上,即可振铃用户电话机,据此核实线路的修复情况。,对线功能,:用指定的一台查线机(称甲方)和任意查线机(称乙方)可完成对线工作。,知识引导三 总配线架的应用,1.JPX202,总配线架,(,1,)保安接线排,保安接线排因与外线直接相连,故又称为外侧接线排,保安接线排如图,3.25,所示,每个卡接单元接,10,条外线回线。,10,个卡接单元组成一个模块,故模块容量:,100,回线,/,模块,每个模块有,0-99,个端子,卡接单元,模块,保安接线排,图,保安接线排的 组成,卡接单元,(,2,)测试接线排,测试接线排因与程控交换机用户板直接相连,故又称为机侧接线排,测试接线排的组成如图,3.26,所示,每一个模条接,8,条回线;模条中每个卡接端子能复接两根导线;,16,个模条组成一个模块,故一个模块的容量为,128,回线,/,模块,每个模块有,0-127,个端子。,测试接线排,模条,模块,图,3.26,测试接线排的组成,(,3,)总配线架机侧端子与交换机端口号的对应关系,在,C&C08,中,,设备号于模块内统一编号,为物理编号。每块用户单板接,32,个用户,设备号与用户板的单板编号有对应关系,设备号,=,单板号,32+,单板内顺序号。,设备号的值域为,0,65535,,单板内顺序编号为,0,31,,,每个端口有唯一一个设备号。交换机与总配线架机侧端子的之间的连线在开局时就接好了,。,设备号与总配线架的机侧接线端子有一一对应关系。,学习情境,1,用户的用户设备号为,303,,说明用户线接在程控交换机单板号为,9,,单板内的顺序编号为,15,的用户端口。学习情境,1,用户的接线过程如下:,程控交换机单板号为,9,,单板内的顺序编号为,15,的用户端口 总配线架的机侧端子,第,1,横向列模块,3,中端子,47,的上面,(或右面)总配线架的机侧端子,第一横向列模块,3,中端子,47,的下面(或左面),跳线,总配线架的外侧端子第三直列模块,7,中端子的上面(或右面)用户线尾巴电缆 交换箱 分线盒 电话机。,用户号码,55000,(电话的起始号码),(,物理线号,640),55000+,逻辑线号,故第一个用户的设备号为,640,则第一个用户的电话号码,55000,其它的依此推理,在,HJD04-RM,交换机中,,总配线架机侧端子与用户电路板一一对应,如图表,3.10,所示。用户号码、逻辑线号、物理线号可按以下方式定义:,逻辑线号物理线号,640,用户号码,55000,(,物理线号,640),用户号码,=55000+,逻辑线号,机架用户端子(左),层号,板号,设备号,模块号,逻辑线号,电话号码,0,0,0,0,0,0,0,0,8,8,9,9,10,10,11,11,640647,648655,656663,664671,672679,680687,688695,696703,0,0,0,0,0,0,0,0,8,8,9,9,10,10,11,11,704711,712719,720727,728735,736743,744751,752759,760767,根据机架设备号计算用户电话号码:,000007,008015,016023,024031,032039,040047,048055,056063,064071,072079,080087,088095,096103,104111,112119,120127,5500055007,5500855015,5501655023,5502455031,5503255039,5504055047,5504855055,5505655063,5506455071,5507255079,5508055087,5508855095,5509655103,5510455111,5511255119,5512055127,用户号码,55000,(,物理线号,640),55000+,逻辑线号,序号,交换机端口号,用户,号码,用户,姓名,用户,属性,用户,权限,用户地址,总配线架机侧端子号,总配线架外侧端子号,主交接箱,模,块,号,设,备,号,行号,模,块,号,端,子,号,列号,模,块,号,端,子,号,电,缆,编,号,地址,箱号,说明:“交换机端口号”栏、“总配线架机侧端子号”、栏由归属程控室填写,其余栏由经营单位填写,武铁职院交换局用户台帐,填写单位:武铁职院交换局,局点编号:,55,1,792,55156,张三,武昌区,和平小区,普通,普通,4,和平小区,1,1,1,总结:,1,、安装产并开通一部电话完整的工作过程,2,、用户号码的组成,3,、用户号码与设备号的关系,1,、如果用户要求改号,对应的设备号会发生变化吗?,思考题:,2,、如果用户由于搬迁要求不改号,怎样实现用户的要求?,
