九年级物理全册 145 测量电压(第1课时)课件(新版)沪科版 课件.pptx

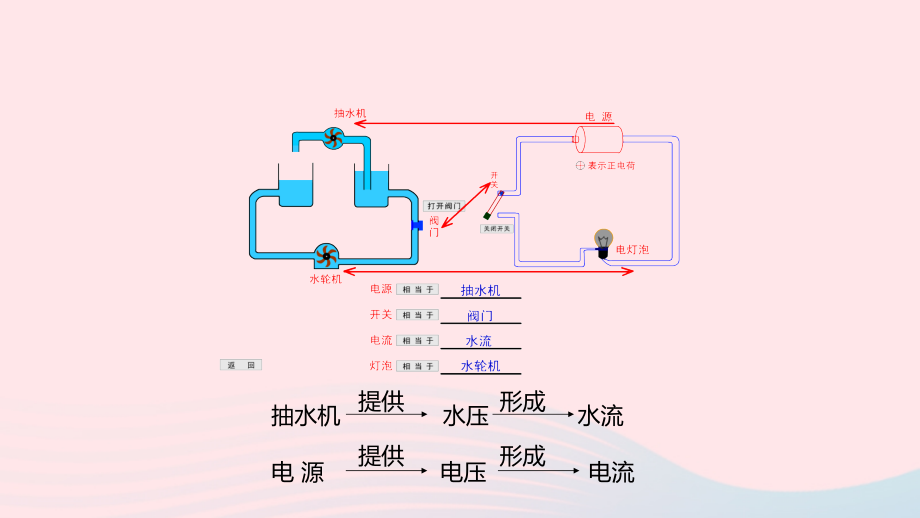

第,14,章,第,5,节,测量电压,(,第,1,课时,),电 源 电压 电流,提供,形成,抽水机 水压 水流,提供,形成,学习目标,1.,知道电源是提供电压的设备，电压是电路中形成电流的原因，知道电压用字母,U,表示。,2.,知道电压的单位及其换算。,3.,通过对实物的观察认识电压表，掌握正确使用电压表的方法。,1,电压,两次实验小灯泡的亮度相同吗？,你认为是什么原因引起的？,电压,要让一段电路中有电流，它的两端就要有,电压,。,电源的作用,就是给用电器两端,提供电压,。,通常用字母,U,表示电压。,国际单位：,伏特,（,volt,），简称,伏,（,V,）。,常用单位：,千伏,（,kV,）；,毫伏,（,mV,）。,换算：,1 kV=1 000 V=10,3,V 1 mV=0.001 V=10,-3,V,定义,单位,电压,电压,常见的电压：,一节干电池的电压是,1.5 V,；,一节铅蓄电池的电压是,2 V,；,手机电池的电压是,3.6 V,；,家庭电路的电压是,220 V,；,对人体安全的电压是不高于,36 V,。,2,电压表及其使用,水压有大小，电压也有大小，那么怎,么知道电压的大小呢？,用电压表来测,量电流大小,电压表及其使用,外观,接线柱,量程,分度值,3,个,3V,和,15A,量程为,3V,时，每一大格为,1V,，每一小格为,0.1V,；,量程为,15V,时，每一大格为,5V,，每一小格为,0.5V,。,1.,观察电压表,电压表及其使用,2,、观察电压表的连接是否正确。,电压表及其使用,3.,电压表使用规则,一个不能：,不能超过电压表的测量范围。,两个必须：,必须将电压表并联在所测量的部分电路两端；,电流必须从电压表的“,+”,接线柱进，“,-”,接线柱出。,三先三后：,先调零后使用；,先看清分度值后读数；,先画图后连接。,电压表及其使用,读数时：,(1),看,：先看接线柱，确定所选量程；,(2),认,：明确分度值；,(3),读,：根据指针读数，读数时视线应与表盘垂直。,电压表及其使用,拓展：,(1),在被测电压不超过其量程的前提下，应尽可能选择小量程，这样使电压表指针偏转角度尽可能大些，便于精确读数，从而能减小误差。在不能预先估计被测电压大小的情况下，连好电路后要先用电压表的大量程进行试触，以选择合适的量程。,(2),电压表对电流的阻碍作用非常大，如果将电压表串联使用，电路中的电流会很小，会使用电器无法正常工作，即当电压表与被测电路串联时，可把此部分电路当成开路处理。,典例分析,关于电压，下列说法中错误的是,(,),A,电压是电路中形成电流的原因,B,只要电路两端有电压，电路中就一定有电流,C,电路中有电流时，电路两端就一定有电压,D,电源是提供电压的装置,【,例,1】,B,典例分析,【,例,2】,如图所示，开关,S,闭合时，能用电压表测量,L,2,两端电压的是,(,),D,【,解析,】,A,中，电压表与,L,2,串联了，,A,错误,；,B,中电压表与,L,1,并,联了，,B,错误,；,C,中电压表的正、负接线柱接,反了,，,C,错误,；,D,中电压表并联在了,L,2,的两端，电,流,“,正进负出,”,，,D,正确。,典例分析,【,例,3】,电压的表示符号,国际单位是,用字母,表示。,（,1,）对人体的安全电压是,伏,（,2,）一节干电池的电压是,伏,=,毫伏,（,3,）我国家庭电路的电压是,伏,=,千伏,U,伏特,V,36,1.5,1500,0.22,220,典例分析,【,例,4】,在图示电路中，开关闭合后，会出现的后果是（）,A.,电流表与电压表被烧坏,B.,电流表与电压表都不会被烧坏,C.,只有电压表会被烧坏,D.,只有电流表会被烧坏,D,1.,研究方法,：,类比法,。,2.,记住几个重要的电压值,：,每个干电池电压为,1.5 V,；每个蓄电池电压为,2 V,；家庭照明电路电压为,220 V,。,3.,电流表和电压表的特点,：,分析电路的结构时，,电流表处可当成导线,看待，而,电压表处可当成断路,看待。同时注意电流表与电压表使用的异同。,
