第十五节脚手架工程.ppt

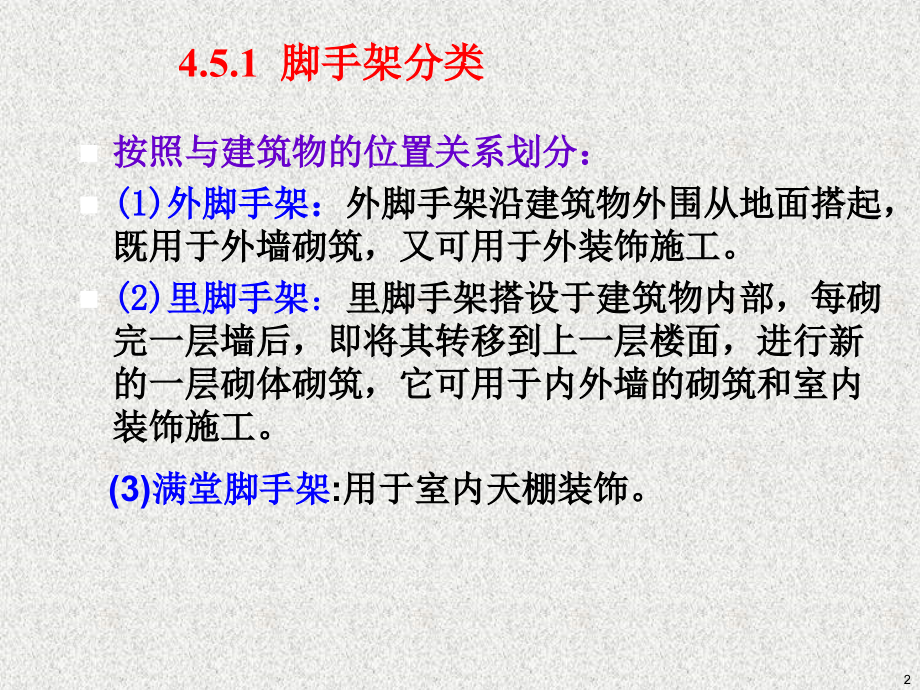

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,建筑工程概预算,教学课件,4.5,脚手架工程,教学目的和要求：,1,、熟悉脚手架的种类；,2,、掌握综合脚手架的概念和单层建筑物超高的概念；,3,、掌握外脚手架、里脚手架、满堂脚手架工程量的计算；,1,4.5.1,脚手架分类,按照与建筑物的位置关系划分：,(1),外脚手架：,外脚手架沿建筑物外围从地面搭起，既用于外墙砌筑，又可用于外装饰施工。,(2),里脚手架,：,里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。,(3),满堂脚手架,:,用于室内天棚装饰。,2,3,折叠式里脚手架,1,立柱；,2,横楞；,3,挂钩；,4,铰链,4,满樘脚手架,满堂脚手架,5,4.5.1,脚手架分类,按材质分：,竹制,采用较少，适用于小工程。,钢管,目前采用广泛，能适应各类建筑物,平、立面的变化。,按搭设形式分,:,(1),单排脚手架,(2),双排脚手架,6,4.5.2,综合脚手架工程量计算,（,1,）、定义,综合脚手架系指外墙砌筑和装饰，以及内墙砌筑用架。,适用范围：,用于多层建筑物，六层以内或总高度不超过,20,米的建筑物，以及单层建筑物在,20,米以内。其高度指从檐高至室外自然地坪的高度。有女儿墙的建筑物高度算至女儿墙墙顶。,当建筑工程,(,主体结构,),与装饰装修工程是一个施工单位时，,建筑工程按综合脚手架子目全部计算，装饰装修工程不再计算；,当建筑工程,(,主体结构,),与装饰装修工程不是一个施工单位时,，建筑工程按综合脚手架子目的,90,计算，装饰装修工程另按实际使用外墙单项脚手架或其他脚手架计算。,7,4.5.2,综合脚手架工程量计算,（,2,）、计算规则,按建筑面积计算工程量,综合脚手架系按钢管配合扣件，以及竹串片脚手综合考虑的。在实际使用中不论采用何种材料或搭设方式，均按本定额执行。,（,3,）、多层建筑脚手架,多层建筑物的综合脚手架，应自建筑物室外地坪以上的自然层为准。高度超过,2.2m(,包括,2.2m),的管道层亦应计算层数和面积（但走廊部分的局部管道层不计算层数，只计算面积）。地下室不作层数计算，但应计算建筑面积。多层建筑物其层高等于,2.2m,时，可按一层建筑面积计算综合脚手架及垂直运输费。,8,4.5.2,综合脚手架工程量计算,（,4,）、单层建筑脚手架,单层建筑物檐口高度在,6m,以内时按一层建筑面积计算综合脚手架。,建筑物檐,高在,620m,时，每超过,1m,再计算一个增加层，若增加层高度,0.6m,，,舍去不计，,0.6m,，,则按一个增加层计算。即增加层高度在（,1.6,，,2),间时，增加层均为。,单层建筑综合脚手架增加层工程量增加层层数,单层建筑物建筑面积。,9,4.5.2,综合脚手架工程量计算,单层建筑屋檐口高度，应自室外设计地坪算至檐口滴水标高为准。多跨建筑物如高度不同时，应分别按照不同高度计算。,无论单层、多层建筑物当层数超过,6,层或檐高超过,20m,，,均应计算高层建筑垂直运输及增加费。,（,5,）、其他建筑物,内浇外砌建筑物，按综合脚手架费用乘以,0.9,计算。,大板、大模板建筑按综合脚手架费用乘以,0.5,计算,.,10,4.5.3,单项脚手架工程量计算,注意,:,内、外墙砌筑工程脚手架已综合在综合脚手架内，不另行计算。如实际不能以建筑面积计算脚手架，但又必须搭设的脚手架，均执行单项脚手架定额。,11,4.5.3,单项脚手架工程量计算,1,、外脚手架,定义,:,指搭设在建筑物四周墙外边的脚手架，用于外墙砌筑、外墙粉刷。,12,外脚手架工程量计算：,外墙外边线长度乘以砌筑高度计算。,高度：挑檐,设计室外地坪至檐口屋面板顶面。,女儿墙,设计室外地坪至女儿墙压顶面。,一般规定,:,(,1),外墙脚手架时，均不扣除门窗洞口、空圈洞口等所占的面积。,(2),同一建筑物高度不同时，应按不同高度分别计算。,4.2,600,-0.3,0.00,4.2,-0.3,0.00,600,13,例,1.,如图,11-1,所示建筑物,主楼女儿墙顶面标高,20.4m,大厅为单层,女儿墙顶面标高为,9.24m,设计室外地坪为,-0.600m,试计算双排钢管外脚手架的工程量,.(,图示尺寸为中心线尺寸,墙厚均为,240mm.),大厅,主楼,9000,15000,11000,图,11-1,某建筑物平面示意图,14,2,、里脚手架,指搭设在建筑物内部供各楼层砌筑和墙面装饰用的脚手架。,内墙,砌筑,里脚手架、粉刷脚手架,净长,净高。,平面图,粉刷,里脚手架,3240,6000,已知墙厚为,240mm,，,层高为,4.1m,板厚为,100mm,。,砌,筑,里脚手架,15,4.5.4,满堂脚手架,适用范围：凡室内高度超过,3.6,米的天棚抹灰，天棚钉板应计算满堂脚手架。,计算,:,按室内地面净面积（净长,净宽）计算，不扣除柱、附墙垛所占面积。,16,4.5.4,满堂脚手架,说明：若室内高度超过,5.2,米时还应计算增加层。增加层的计算：,整数部分为增加层，小数部分乘,1.2,其积小于等于,0.6,米不计算增加层，大于,0.6,米时再计算一个增加层。,17,4.5.4,满堂脚手架,例,2,：某单层建筑物设计室外地面至天棚底高,8.5,米，室内净面积,2000m,2,，计算满堂脚手架费（查定额：,B7-1,基本层高,3.6,米时，定额基价为,437.88,元,/100m,2,;5.2,米以上每增加,1.2m,，,B7-2,基价为,120.17,元,/100m,2,）,.,0.751.2=0.90.6,所以应考虑,3,个增加层。,5.2,米以内：,437.882000100=8757.60,元,5.2,米以外,32000100120.17=7210.20,元,满堂脚手架总费用为：,8757.60+7210.20=15967.80,元,18,4.5.4,满堂脚手架,综合与满堂脚手架的关系,1,、单层建筑物和多层建筑物层高超过,3.6m,的天棚抹灰、钉板要计算综合脚手架和满堂脚手架，二者为并列关系都要计算。,2,、单层建筑物和多层建筑物层高不超过,3.6m,的天棚抹灰，钉板，只计算综合脚手架，不计算满堂脚手架。,19,
