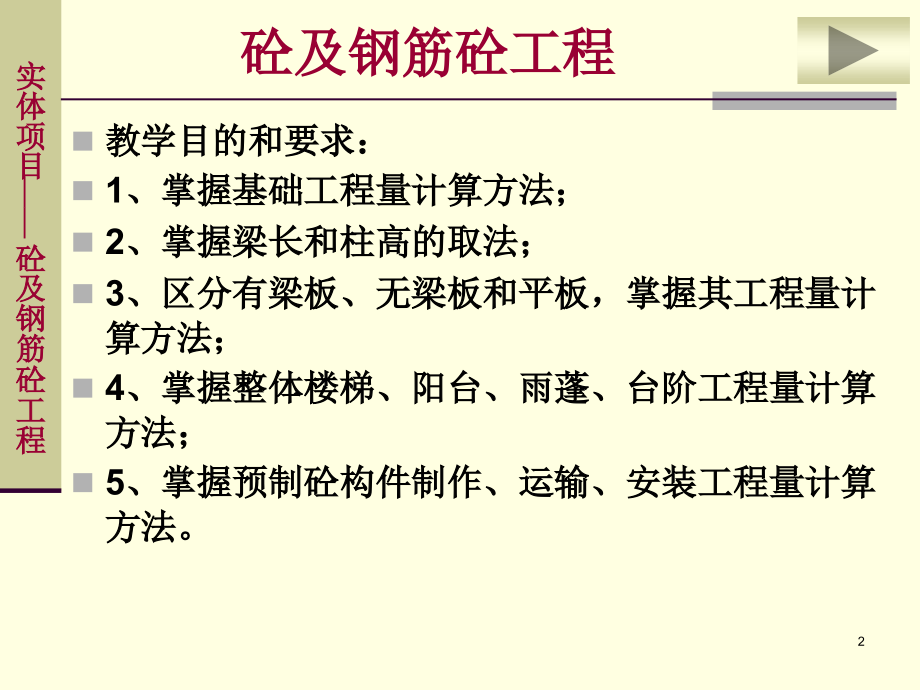

实体项目,砼及钢筋砼工程,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,4,章砼及钢筋砼工程,1,砼及钢筋砼工程,教学目的和要求：,1,、掌握基础工程量计算方法；,2,、掌握梁长和柱高的取法；,3,、区分有梁板、无梁板和平板，掌握其工程量计算方法；,4,、掌握整体楼梯、阳台、雨蓬、台阶工程量计算方法；,5,、掌握预制砼构件制作、运输、安装工程量计算方法。,2,砼及钢筋砼工程,砼及钢筋砼工程内容,构件种类,基础,梁,柱,板,墙体,整体楼梯,栏板,悬挑板,雨篷、阳台,台阶,散水、坡道等,分项工程,现浇砼,商品砼,预制砼,构筑物砼,预制砼构件运输,预制砼构件安装,钢筋及铁件,成型钢筋运输,后浇带,3,一,现浇砼工程量计算规则,1,总则,（,1,）现浇砼的种类,搅拌机,商品砼,搅拌站,（,2,）现浇砼工程量计算规则,砼工程量除另有规定外，,均以图示尺寸实际体积以,m,3,计算,。不扣除构件内钢筋、预埋铁件及墙、板中,0.3m,2,以内的孔洞所占体积。,4,一,现浇砼工程量计算规则,2,现浇砼基础,墙下钢筋砼条形基础,柱下钢筋砼独立基础,基础扩大顶面,5,（,1,）,带形基础,：按基础断面积乘以基础长度计算。,基础长度：外墙基础按外墙中心线、内墙基础按内墙净长线。,计算公式为：,V=,基础断面积,基础长度,6,（,2,）,独立基础,：按图示尺寸以立方米计算。,例,1,、如图所示，计算,20,个无筋混凝土独立基础工程量。,解：无筋混凝土独立基础工程量为：,V=2.0m2.0m0.2m+1.5m1.5m0.2m+1.0m1.0m1.3m,）,20=51m3,7,分为有梁式满堂基础、无梁式满堂基础、箱型满堂基础，应分别按满堂基础、柱、墙、梁、板有关规定计算，套相应定额项目。,(3),满堂基础,8,9,10,11,无梁式筏板基础,有梁式筏板基础,底板,柱墩,无梁式满堂基础工程量,=,底板面积,板厚柱帽总体积,有梁式满堂基础工程量,=,基础底板面积,板厚梁截面面积,梁长,满堂基础的工程量计算,11,箱形基础,1,）概念,箱形基础是指有钢筋砼底板、顶板，中间设有内外纵、横墙板或柱组成的整体性基础。多用于有地下室的高层建筑,2,）工程量计算方法,其工程量计算按图示尺寸将顶板、底板、墙的体积分别计算并套用相应定额。其中底板部分执行无梁式满堂基础定额项目。其他按柱、梁、墙、板分别编码列项。,满堂基础的工程量计算,12,一,现浇砼工程量计算规则,2,现浇砼基础,（,4,）设备基础,设备基础除块体以外,其他类型的设备基础按基础、柱、梁、板、墙等有关规定分别计算。,13,一,现浇砼工程量计算规则,3,现浇砼柱,（,1,）计算公式,v=,柱的截面积*柱高,（,2,）柱高的确定,有梁板柱高，自柱基的上表面至楼板的上表面计算,无梁板柱高，自柱基的上表面至柱帽的下表面计算,框架柱柱高，自柱基上表面至柱顶高度计算,柱高,14,3,现浇砼柱,（,3,）构造柱工程量,V=,柱折算截面面积*柱高,1,）构造柱高：由于构造柱根部一般锚固在地圈梁内，因此，,柱高应自地圈梁的顶部至柱顶部高度计算,。,2,）构造柱横截面面积：构造柱一般是先砌砖后浇砼。在砌砖时一般每隔五皮砖（约,300mm,）,两边各留一马牙槎，,槎口宽度为,60mm,。,一,现浇砼工程量计算规则,15,一,现浇砼工程量计算规则,3,现浇砼柱,（,3,）构造柱工程量,2,）构造柱横截面面积：计算构造柱体积时，与墙体嵌接部分的体积应并入到柱身体积内。因此，可按基本截面宽度两边各加,30mm,计算。计算方法如下：,一字形,|S=(d1+0.06)d2,L形|S=(d1+0.03)(d2+0.03),十字形,S=(d1+0.06)(d2+0.06),T形S=(d1+0.06)(d2+0.03),V=,柱折算截面面积*柱高,16,一,现浇砼工程量计算规则,4,现浇砼梁,（,1,）梁的种类,基础梁,单梁,连续梁,圈梁,地圈梁,过梁,矩形梁,异形梁,独立基础间承受墙体荷载的梁，多用于工业厂房中,0.00,地面下的圈梁，不能称为基础梁,砌体结构中加强房屋刚度的封闭的梁,门、窗、孔洞上设置的梁,只有一跨的梁,两跨及两跨以上的梁,断面为矩形的梁,断面为梯形或其他变截面的梁,按圈梁定额执行,17,一,现浇砼工程量计算规则,4,现浇砼梁,（,2,）计算公式,V,梁长,梁断面面积,（,3,）梁长的取法,断梁不断柱、断次梁不断主梁,。即主、次梁与柱连接时，梁长算至柱侧面；次梁与柱或主梁连接时，次梁长度算至柱侧面或主梁侧面。,18,一,现浇砼工程量计算规则,4,现浇砼梁,（,3,）梁体积计算注意,伸入墙内的梁头应计算在梁体积内；梁头有现浇梁垫者，其体积应并入梁内计算,。,19,(4),圈梁与过梁连接时，分别套用圈梁、过梁定额。过梁长度按设计规定计算，设计无规定时，按门窗洞口宽度，两端各加250计算。,20,(5),梁(单梁、框架梁、圈梁、过梁)与板整体现浇时，梁高计算至板底。,21,一,现浇砼工程量计算规则,5,现浇砼板,（,1,）计算公式,V,板长,板宽,板厚,（,2,）一般现浇板计算方法,1,）,有梁板系指主梁（次梁）与板现浇成一体。其工程量按梁板体积和计算,。,2,）,无梁板系指不带梁直接用柱帽支撑的板,。其体积按板与柱帽体积和计算,。,3,）,平板指无柱、梁而直接由墙支撑的板。其工程量按板体积计算,。,22,现浇有梁板,现浇有梁板混凝土工程量图示长度图示宽度板厚主梁及次梁体积,主梁及次梁体积主梁长度主梁宽度肋高次梁净长度次梁宽度肋高,1,）有梁板包括主、次梁及板，工程量按梁、板体积之和计算。,23,混凝土有梁板,24,（,2,）无梁板按板和柱帽体积之和计算。,现浇无梁板混凝土工程量图示长度图示宽度板厚柱帽体积,现浇无梁板,25,（,3,）平板按板图示体积计算。,现浇平板,现浇平板混凝土工程量图示长度图示宽度板厚,26,0.3m,2,以内的孔洞不扣除,27,一,现浇砼工程量计算规则,5,现浇砼板,（,2,）一般现浇板计算方法,4,）,伸入墙内的板头应并入板内计算,；,5,）,有多种板连接时，以墙的中心线为界,。,6,）,现浇框架梁和现浇板连接在一起时按有梁板计算,。,7),板伸出墙外,150mm,以内的部分，仍按板计算。,（,3,）挑檐天沟,按体积计算,1,）定义,现浇挑檐天沟与屋面板连接在一起时，按外墙皮为分界线；与圈梁连接在一起时，按圈梁外皮为分界线。分界线以外为挑檐天沟。,2,）,公式,天沟,A,B,t,28,一,现浇砼工程量计算规则,5,现浇砼板,（,4,）悬挑板计算,悬挑板包括伸出墙外的牛腿、挑梁，其嵌入墙内的梁另按梁计。,悬挑板伸出墙外,500MM,以上按雨篷计算，,500MM,以内按挑檐计算。伸出墙外,1.5M,以上的阳台、雨篷按梁、板等有关规定分别计算。,6,现浇砼墙,（,1,）现浇框架结构的剪力墙,计算方法：按图示尺寸以,m,3,计算。应扣除门窗洞口及,0.3m,2,以外孔洞所占体积。,29,一,现浇砼工程量计算规则,6,现浇砼墙,（,1,）现浇框架结构的剪力墙,3,）,剪力墙带暗柱（柱不突出墙外）时，柱工程量不单独计算，按柱和墙体积和套用墙子目,。,4,）,剪力墙带明柱（一端或两端突出墙外的柱），柱和墙应分开计算工程量，分别套用相应定额,。,（,2,）直形墙、弧形墙、电梯井墙,按相应定额以体积计算其工程量。,30,一,现浇砼工程量计算规则,7,现浇整体楼梯,（,1,）定义：整体楼梯系将楼梯踏步板、梯井斜梁、支撑梯井斜梁的平台梁和梯口梁（与楼面相连接的梁）、楼梯间,两端的休息平台等浇筑成一整体的楼梯,（,2,）工程量计算方法,按设计图示尺寸以,体积,计算,31,混凝土楼梯与楼板，以楼梯顶部与楼板的连接梁为界，连接梁以外为楼板。,楼梯基础，按基础相应规定计算。,32,踏步旋转楼梯，按其楼梯（不包括中心柱）部分的设计图示水平投影面积乘以周数，以平方米计算；,弧形楼梯计算水平投影面积,33,图49,34,D,B,楼梯剖面图,1:50,-0.830,35,例,2,、某四层住宅楼梯平面如图所示，计算整体楼梯工程量。,解：,整体楼梯水平投影：,A=,（,3.60,0.24,）,m,（,1.22,0.12+0.20+2.40+0.20,）,m4=52.42m2,36,一,现浇砼工程量计算规则,8,栏板,按设计图示以体积计算,栏板,高度超过,1.2m,，,按墙有关子目计算。高出板面,0.6M,以内按反檐计算,.,37,9,、散水、坡道,按设计图示尺寸以面积计算。不扣除单个,0.3m2,以内的孔洞所占面积,10,、其他构件（,m3,、,m2,、,m),现浇混凝土小型池槽、压顶、扶手、台阶、门框等，应按其他构件项目编码列项，其中扶手、压顶应按延长米计算，台阶应按水平投影面积计算。,38,二,预制砼工程量计算规则,1,、计算规则,预制砼工程量，一般均以设计图示尺寸的实际体积计算工程量,，不扣除板内钢筋、铁件及小于,0.30.3m,以内孔洞所占体积。,预制砼构件制作子目,不包括砼制作,，其砼制作按相应子目的砼含量,(,已包括损耗率,),计算，套用现浇砼工程的砼制作子目。,2,、预制构件制作工程量计算公式,预制钢筋砼制作工程量图示体积,（,1+,损耗率）,3,、预制构件安装、运输工程量计算,按混凝土构件的体积计算,39,三 砼制作,1,、现浇砼制作：按上述方法计算现浇砼浇捣工程量（即按砼结构体积计算）后，砼土制作工程量，按现浇砼浇捣子目中的砼含量（已包含损耗率）计算。,2,、预制砼制作：预制砼构件制作不包括砼制作，其砼制作按相应子目的砼含量（已包含损耗率）计算，套用现浇砼工程的砼制作子目。,40,例,3,、按下图所示，计算连续梁混凝土工程量。,解：,v=(3.6*3+0.24)*0.2*0.3=0.66m3,41,根据上图计算现浇钢筋混凝土杯形基础工程量。,例,4,42,解：杯形基础分为上下各一个长方体和一个四棱台组成，预留孔洞为一个四棱台,上面的长方体体积：,v=1.65*1.75*0.3=0.87m3,中间的四棱台体积：,v=0.15/6*1.67*1.75+(1.65+0.95)*(1.75+1.05)+0.95*1.05=0.28m3,下面的长方体体积：,v=0.95*1.05*0.35=0.35m3,预留孔洞体积：,v=0.6/6*(0.4*0.5+(0.4+0.55)*(0.5+0.65)+0.55*0.65)=0.17m3,总体积：,v=0.87+0.28+0.35-0.17=1.33m3,43,例,5,：有梁式满堂基础如图所示，请计算满堂基础工程量,V=35*25*0.3+0.3*0.4*35*3+(25-0.3*3)*5=289.56m3,44,例,6,：现浇花篮梁如图所示，共,10,根，梁端有梁垫，计算梁混凝土工程量,V=0.25*0.5*5.48+(0.15+0.08)*0.12*5+0.6*0.24*0.2*2*10=8.81,45,例,7,某现浇钢筋混凝土有梁板，如图所示，墙厚,240mm,，计算有梁板 的工程量,46,解：板体积,v=2.6*3*2.4*3*0.12=6.74,板下梁体积,v=0.25*,（,0.5-0.12,）*,2.4*3*2+0.2*,（,0.4-0.12,）*（,2.6*3-0.25*2,）*,2+0.25*0.5*0.12*4+0.2*0.4*0.12*4=2.28,有梁板体积,v=6.74+2.28=9.02,47,例,8:,某工程无梁板如图所示，计算无梁板工程量,V=6*3*6*2*0.2+3.14*0.8*,0.8,*0.2*2+1/3*3.14*0.5*(0.25*0.25+0.25*0.8+0.8*0.8)*2=44.95m3,48,例,9:,某砖墙内构造柱（,0.24m*,0.24m,),，与墙体嵌接是两个柱面，高为,6m,，计算构造柱工程量,V=(0.24+0.06,）*,0.24*6=0.43m3,V=0.24*,0.24,*6+0.06*0.24*6/2*2=0.43m3,柱体积,=,柱身体积,+,嵌接墙体部分体积,49,例,10,50,板与圈梁连接时，外墙算至梁内侧；内墙按板计算,板体积,=,（,8.7-0.24,）*（,6.3-0.24,）*,0.1=5.13m3,圈梁体积,外圈梁体积,=0.35*0.24*,（,8.7-0.24*3,）,+,（,6.3-0.24*2,）,=2.32m3,内圈梁体积,=0.25*0.24*,（,8.7-0.24*3,）,+,（,5-0.24,）*,2=1.01m3,51,例,11,52,例,12,53,例,13,计算挑檐工程量,54,
