楼地层的基本构造.ppt

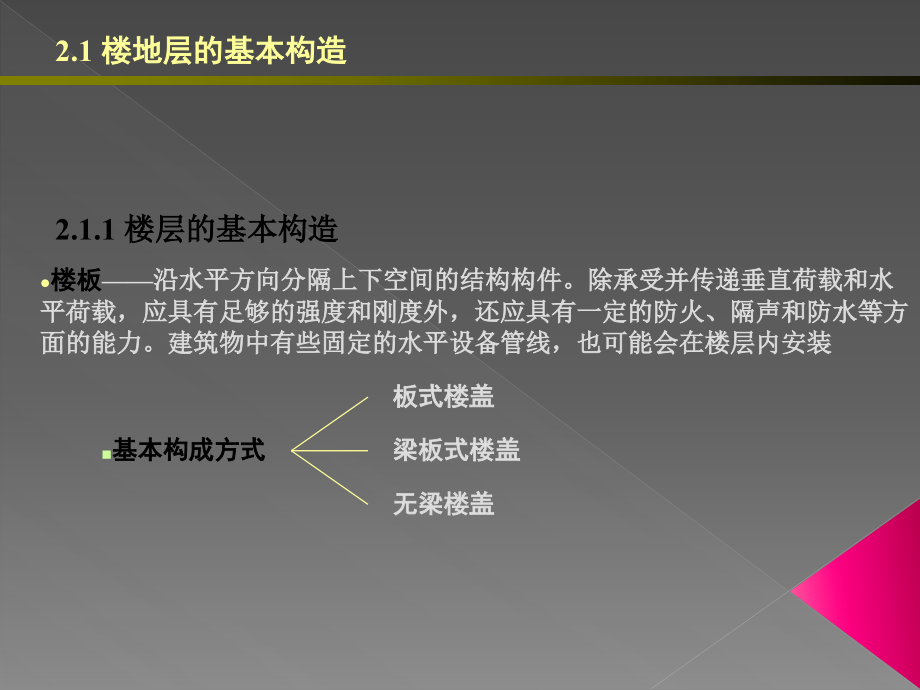

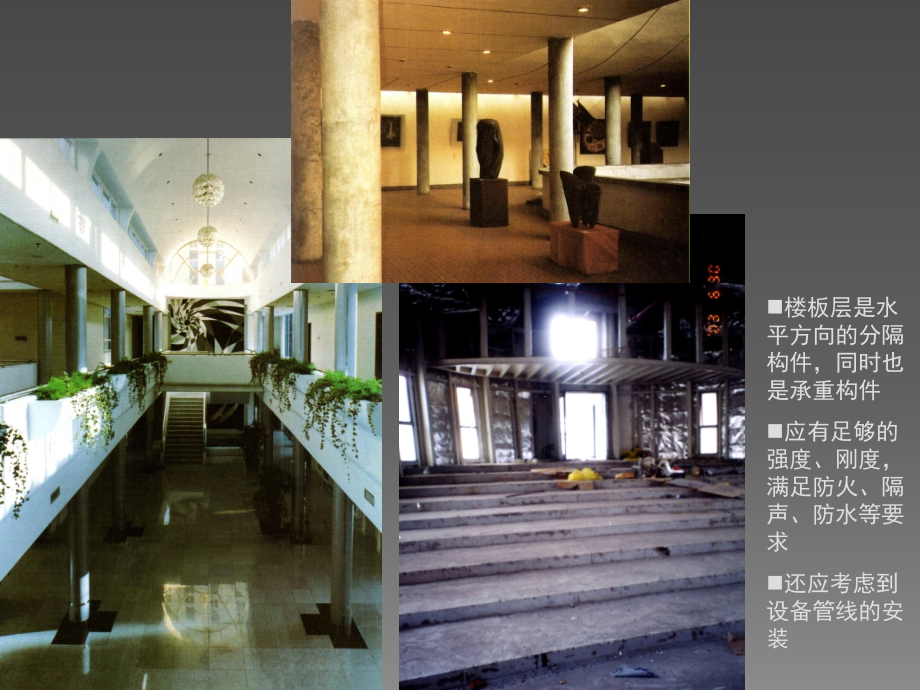

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2.1,楼地层的基本构造,楼板,沿水平方向分隔上下空间的结构构件。除承受并传递垂直荷载和水平荷载，应具有足够的强度和刚度外，还应具有一定的防火、隔声和防水等方面的能力。建筑物中有些固定的水平设备管线，也可能会在楼层内安装,基本构成方式,梁板式楼盖,板式楼盖,无梁楼盖,2.1.1,楼层的基本构造,楼板层是水平方向的分隔构件，同时也是承重构件,应有足够的强度、刚度，满足防火、隔声、防水等要求,还应考虑到设备管线的安装,板式楼盖,一块楼板,两片墙可以支撑一块楼板,结构不稳定,结构稳定,两榀框架可以支撑一块楼板,结构不稳定,结构稳定,和,的情况下,单向传力,和,的情况下,2,1,2,双向传力,单向传力,1,1,2,1,2,虽双向搁置，但当,四面支承的楼板的荷载传递情况,板式楼盖,适用于有许多小开间的房间的建筑物，特别是墙承重体系的建筑物，例如住宅、旅馆等，或其它建筑的走道、厨房、卫生间等；,结构层底部平整，可以得到最大的使用净高,梁板式楼盖,井格梁,曲梁,肋形梁,梁板式楼盖,在板底增加梁不单单具有结构方面的意义，经过对楼板的传力路线的设计，还可以重新分配传到梁上的荷载的大小，从而控制其断面尺寸，这样对争取某些结构梁底的净高以及在平面上按照建筑设计的需要局部增加或者取消某些楼层的支座，都很有用处,某建筑楼层结构梁板布置实例,无梁楼盖,无梁楼盖,无梁楼盖形式上是以结构柱与楼板组合，取消了柱间及板底的梁,在预制柱子间将每跨一块楼板先用临时支架搁起来，待一层楼板全部就位后，在柱间的板缝中纵横铺设通长的预应力钢筋（钢丝束或钢索）并通过张拉使楼板与柱之间相互挤紧。用这种做法，结构在地震作用下会发生刚度变化，减小地震作用，而地震过后又会自动恢复原有刚性，因此抗震性能较好,预应力索板无梁楼盖,采用梭形板和接近正方形的板的搭配，则梭形板相当于梭形的扁梁，其受力原理与普通梁板式楼盖并无太大的区别,楼板可以通过柱帽或无柱帽支承在柱子上，这时周边的楼板最好均匀出挑，可使结构较为单一,第,2,章 楼地层、屋盖及阳台、雨篷的基本构造,钢筋混凝土楼层的施工工艺及细部构造,施工工艺,预制装配式,现浇整体式,装配整体式,2.1,楼地层的基本构造,楼板,沿水平方向分隔上下空间的结构构件。除承受并传递垂直荷载和水平荷载，应具有足够的强度和刚度外，还应具有一定的防火、隔声和防水等方面的能力。建筑物中有些固定的水平设备管线，也可能会在楼层内安装,2.1.1,楼层的基本构造,基本构成方式,钢筋混凝土楼层现浇整体式施工工艺,现浇钢筋混凝土楼板支模与钢筋的绑扎,1,2,3,4,5,预制装配式工艺,预制槽形板,预制空心板,预制装配式工艺,预制槽形板,预制装配,式工艺,预制多孔板,预制装配式工艺,预制多孔板,预制多孔板支承端的两端孔内应填塞,注意预制多孔板的搁置方式 短边搁置，不能三面搁置,预制装配式工艺,花篮梁的运用,预制多孔板搁置在十字梁上,h,h,B,A,A,B,相关规范规定，预制板在墙上的搁置宽度应不小于,100mm,，在梁上的搁置宽度应不小于,80mm,。此外，为增强房屋的整体刚度，在楼板与墙体之间以及楼板与楼板之间，常用锚固钢筋予以锚固。锚固筋又称拉结钢筋，配置后浇入楼面整筑层内,各种锚固钢筋的配置方法,装配整体式工艺,压型钢板组合楼板,预制薄板叠合楼板,预制钢砼梁预留钢筋与叠合层连通,双层压型钢衬板叠合楼板,单层压型钢衬板叠合楼板,预制薄板叠合楼板,压型钢衬板叠合楼板,装配整体式工艺,压型钢板组合楼板,压型钢板组合楼板断面,注意搁置方向,压型钢板组合楼板只能够用作单向板。组合楼板的跨度为,1.5,4.0m,，其经济跨度为,2.0,3.0m,之间。如果建筑空间较大，需要增加梁以满足板跨的要求,压型钢板与下部梁连接构造及分段间的咬合,第,2,章 楼地层、屋盖及阳台、雨篷的基本构造,基本构成方式,架空地面,实铺地面,地层,建筑物底层室内地面,2.1,楼地层的基本构造,2.1.2,地层的基本构造,实铺地面做法,底层室内标高,回填土高度,室外地面标高,水平防潮层,架空地面做法,通风洞,建筑物底层下部有管道通过的区域，不得做架空板，而必须做实铺地面,
