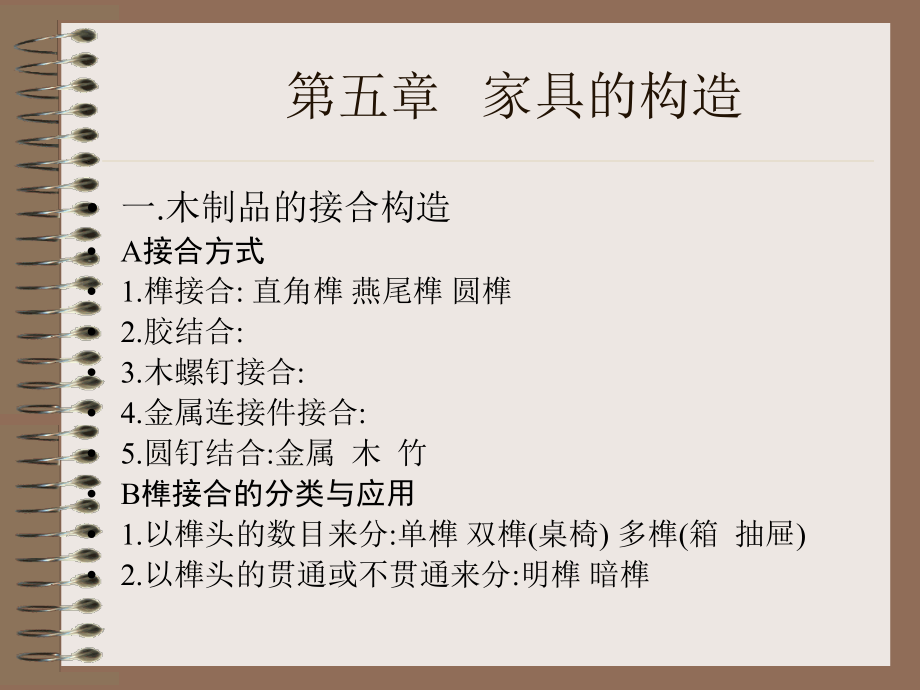

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章,家具的构造,一,.,木制品的接合构造,A,接合方式,1.,榫接合,:,直角榫 燕尾榫 圆榫,2.,胶结合,:,3.,木螺钉接合,:,4.,金属连接件接合,:,5.,圆,钉结合,:,金属 木 竹,B,榫接合的分类与应用,1.,以榫头的数目来分,:,单榫 双榫,(,桌椅,),多榫,(,箱 抽屉,),2.,以榫头的贯通或不贯通来分,:,明榫 暗榫,1.,榫端,2.,榫颊,3.,榫肩,4.,榫孔,5.,榫槽,1.,直角榫,2.,燕尾榫,3.,插入,圆,榫,明榫 暗榫 开口榫 闭口 半闭口榫,3.,开口榫 闭口榫,4.,平榫 圆榫,5.,整体榫 插入榫,C,榫接合的技术要求,1.,榫头的厚度,:,木材断面,40*40mm,用双榫,厚度,接近,方材厚度的,0.40.5,小于榫孔宽度,0.3mm,或适合,2.,榫头的宽度,:,榫孔长度,0.51mm,榫头宽度,40mm,应分为双榫,3.,榫头的长度,:,明接合时,榫头长度,=,接合零件的宽度或厚度,;,暗榫接合,不小于榫孔零件的宽度或厚度,的一半。,榫长,1535mm,逐渐增大抗拉强度,;35mm,以上反之,4.,榫头厚度与方材断面尺寸的关系,(,图示,),榫头厚度与方,材,断面,横竖材结合霸王枨,弧形材结合楔钉榫,板壁方角结合,二,.,主要部件的结构,A.,拼板,:,200mm,的小板材拼接成适用的板材,.,中低档的办公桌 写字台等,接合方式,:,平板接合,胶拼而成,裁口接合,:,高低缝接合,槽榫接合,:,人造地板 密封箱,齿形接合,:,简单 平整 省材,板条接合,:,插入榫接合,:,螺钉接合,:,明螺钉 暗螺钉,明的强度大,应用多,木销接合,:,拼板很厚时使用,拼板接合方式,平板 裁口 槽榫 燕尾榫,拼板接合方式,板条 齿型 插入榫 螺钉,拼板接合方式,金属连接件 穿带,穿带接合 螺栓接合 金属连接件接合等,B.,拼板镶端结构,目的,:,拼板结构当木的含水率变化时,拼板会变形,.,镶端可防止拼板翘曲,.,1.,榫槽镶端,2.,透榫镶端,3.,斜角透榫镶端,:,古代常用,4.,矩形木条镶端,5.,三角木条镶端,6.,角,铁三角木条镶端,拼板镶端,榫槽镶端 透榫镶端 斜角透榫 木条镶端,C,框架与柜架嵌板结构,竖向,挺或立边,/,横向,横挡或毛头,/,框中的横向,中档,/,框中的竖向,立档,框架角接合,:,1.,直角接合,:,开口不贯通双榫 开口,贯通双榫,闭口不贯通双榫 开口贯通单榫 闭口不贯通单榫,2.,斜角接合,:,接合的端部切成,45,度斜面再进行接合,.,较直角更美观,.(,图示,),双肩斜角暗榫,/,双肩斜角贯通单榫,/,单肩斜角明榫,/,插入暗榫,/,双肩斜角交叉暗榫,/,插入明榫,/,插入,圆,榫,E.,割角榫接合,:,目的是为了表现装饰性的线型,古代家具多用,（,闭口不贯通双榫,）,框架嵌板,F.,框架嵌板结构,:,装板结构,安装方法,:1.,榫法,2.,裁口法,(,易于更换嵌板,),三,.,家具的局部构造,A.,脚架的结构,1.,亮脚结构,:,框架结构,直角半闭口暗榫接合,常用于会议桌 茶几 衣柜脚架,（轻松活泼）,塞角,包脚,2.,包脚结构,:,箱框结构 应用于写字台 床头柜 衣柜等,3.,塞角脚结构,:,全隐燕尾隼 用于箱柜类,（安定稳重）,B.,顶板 脚架与旁板的接合,1.,螺钉结合,:,安装方便 不易常拆,2.,方木条螺钉结合,:,中低档,3.,金属直角接合,:,安装简单 中低档,4.,连接器接合,:,螺钉螺母等 可多次拆 高档家具,C.,背板接合,在旁板上开裁口,背板嵌入,D.,桌面与腿接合,1.,螺钉吊面,:,2.,插销榫接合,:,面板为拼板时使用,3.,金属连接器接合,:,拼板面板,4.,加工木条榫接合,:,加长式餐桌,5.,螺丝套扣结合,:,小型家具,6.,脚与望板用对销螺丝结合,:,拆装式的大餐桌等,曲木家具,四、竹藤家具,构造分为：骨架、面层,骨架接合方法：,1、弯接法：弯曲曲径小的火烤法；,框架弯接的小曲度弯曲法。,2、缠接法：最常用的一种。,3、插接法：竹家具独有的接合方式。,面层：大部分采用竹片、竹排、藤条、芯藤、,皮藤等编织而成。,五、金属家具,金属构件在家具设计中主要起支撑作用的框架部分。,三种制作方法：,1、铸造法：铸铁构件用在桌椅腿部支架、连接件等部位。,如桌椅支架。,2、弯曲法：钢筋、钢管、部分型材加工。,3、冲压法：如椅桌的腿部构件、椅子坐板、背板，,金属的文件柜、抽屉等。,接合的基本方法：,1、焊接合：适应性强、操作简便、接合紧密。,缺点：劳动强度大，工作效率低，容易变形，焊缝处常,出现堆积状，给漆饰、电镀造成困难。,2、铆接合：一般选用直径为13.16mm的铆钉。,3、插接合：加工简便，主要用于钢管及扁钢构件接合。,另外还有可拆装的螺栓接合、套扣接合、套管螺栓接合等。,常用在可拆装或可变化的家具上。,金属与木材接合,金属构件搁板安装,六、其他类,1、塑料家具,（1）FRP成型家具,原料为强化玻璃纤维塑料（玻璃钢）,手工和机械两种方式。,（2）ABS成型家具,（3）泡棉家具,（4）压克力家具,2、,支撑、软体结构：支撑结构有木结构、钢制结构、,塑料支撑架、钢木接合结构。,两种形式：（1）弹簧结构,（2）软垫结构,市场调查,对郑汴路家具市场和东建材调查。,对某个单独家具,提出调查见解。,分小组写出调查报告,文案调查,市场调查。,
