干粉式灭火剂.ppt

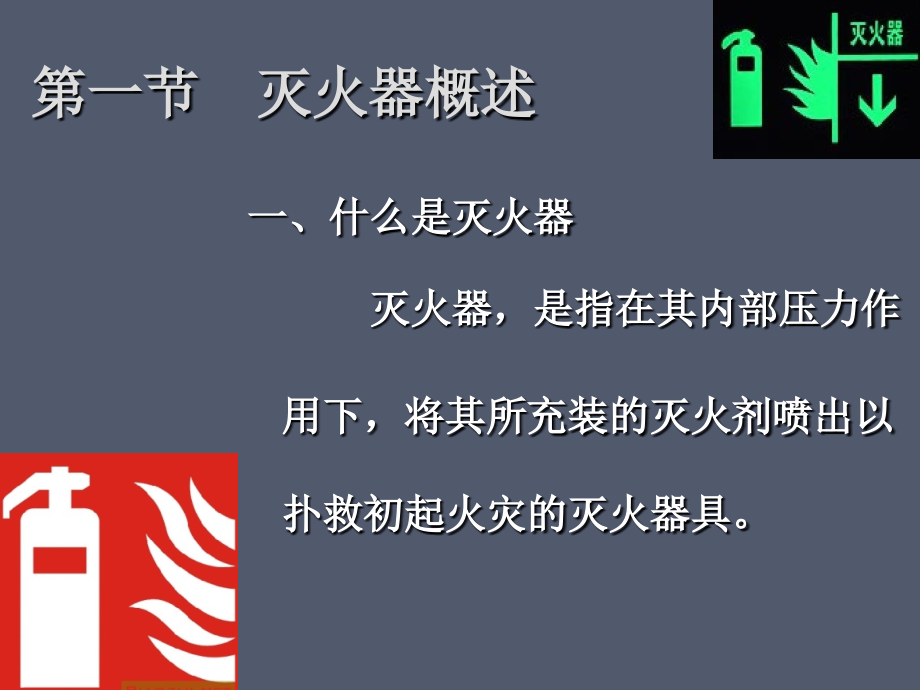

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第五章 灭火器,陈磊,第一节 灭火器概述,一、什么是灭火器,灭火器，是指在其内部压力作用下，将其所充装的灭火剂喷出以扑救初起火灾的灭火器具。,二、灭火器分类,按容器内充装灭火剂的类型划分,干粉灭火器：,BC,干粉灭火器、,ABC,干粉灭火器；,水型灭火器：清水灭火器、强化液灭火器；,泡沫灭火器：化学泡沫灭火器、空气泡沫灭火器；,卤代烷灭火器：,1211,灭火器、,1301,灭火器；,二氧化碳灭火器：加压液化的二氧化碳气体。,按灭火器的重量和移动方式划分,手提式灭火器：,总重在,28kg,以下，容量在,10kg(l),左右，是能用手提着的灭火器具。,背负式灭火器：,总重在,40kg,以下，容量在,25kg(l),以下，是用肩背着灭火的器具。,推车式灭火器：,总重在,40kg,以上，容量在,100kg(l),以内，装有车轮等行驶机构，由人力推,(,拉,),着灭火的器具。,悬挂式干粉灭火器,手投式干粉弹,按加压方式划分,贮气瓶式灭火器：,内装或外装压缩气体贮气瓶。,贮压式灭火器：,灭火剂与压缩气体同贮于一个容器内或灭火剂由自身蒸气的压力所驱动。已逐渐取代其他形式的灭火器。,三、灭火器型号编制,我国灭火器的型号编制是由类、组、特征代号和主参数四个部分组成。类、组、特征代号用汉语拼音字母表示具有代表性的字头。主参数是灭火剂的充装量。,主参数：灭火剂容量,l,、,kg,特征代号：灭火器结构形式,组代号：灭火剂形式,类型代号,M,灭火器型号编制,四、灭火器的性能要求,1.,喷射性能,喷射性能是指对灭火器喷射灭火剂的技术要求。它包括,有效喷射时间,、,喷射滞后时间,、,喷射距离,和,喷射剩余率,。,有效喷射时间：,有效喷射时间是指灭火器在保持最大开启状态下，自灭火剂从喷嘴喷出至喷射结束的时间。不包括驱动气体喷射结束时间。,喷射距离：,喷射距离是指从灭火器喷嘴的顶端到喷出灭火剂最集中处的中心的水平距离。,喷射滞后时间：,喷射滞后时间是指自灭火器阀门开启或达到相应的开启状态时至灭火剂从喷嘴喷出的时间。在,205,时，手提式灭火器的喷射滞后时间不得大于,5s,；推车式灭火器的喷射滞后时间不得大于,10s,。可间歇喷射的手提式灭火器，每次间歇喷射的滞后时间不得大于,3s,；推车式灭火器每次间歇喷射的滞后不得大于,5s,。,喷射剩余率,：,喷射剩余率是指额定充装灭火剂的灭火器在喷射至灭火器内部压力与外界大气压力相等时，内部剩余的灭火剂量相对于喷射前灭火剂充装量的重量百分比。不得大于,10%,。,2.2,干粉灭火器,一、何谓干粉灭火剂,干粉灭火剂又称化学粉末灭火剂，是一种干燥的、易于流动的、可以用于灭火的固体粉末。,二、干粉的灭火作用,1,、化学抑制作用,当把干粉射向燃烧物时，粉粒便与火焰中的活性基团接触而把它瞬时吸咐在自己的表面，并发生如下反应：,M(,粉粒,)+O H,*,MOH,*,MOH,*,+H,*,M+H,2,O,通过上面反应，这些活泼的,O,H,*,和,H,*,在粉粒表面结合形成了不活泼的水。所以借助粉粒的作用，可以消耗火焰中活性基团,O,H,*,和,H,*,。,粉粒的这种灭火作用称为抑制作用。,2,、其他作用,使用干粉灭火时，浓云般的粉雾包围了火焰，可以减少火焰对燃料的热辐射；同时粉末受高温的作用，将会放出结晶水或发生分解，这样不仅可吸收部分热量，而且分解生成的不活泼气体又可稀释燃烧区内氧的浓度。,三、干粉灭火剂的特点和适应范围,1,、特点：,灭火效率高、速度快；导电性很低；,无毒、对人畜基本无害；可用管道输送。,但灭火时无降温、易复燃。,2,、适应范围,A,类火；,B,类火；,C,类火；一般电器设备火灾。,不适于金属火灾、阴燃火、精密仪器、精密电器火灾等。,四、干粉灭火剂的分类,BC,干粉也称普通干粉、碳酸氢钠干粉；,ABC,干粉也称多用干粉、磷酸铵盐干粉；,超细干粉；,1,、普通干粉灭火剂（,BC,干粉）,适用于易燃、可燃液体、气体及带电设备的初期火灾，不适合固体类物质火灾。因此，在配电房、厨房、机房等类易发生可燃液体气体火灾和带电火灾的场所，可配备,BC,类干粉灭火剂。,2,、多用干粉灭火剂（,ABC,干粉）,这类灭火剂可扑救固体、液体、气体和带电设备火灾，适用范围最广。可用于各类公共场合、办公场所、宾馆、饭店、汽车、轮船甚至家庭，但不得用于扑救金属材料火灾，也不适用于精密仪器、精密电气、贵重文物及资料的灭火。,3,、,超细干粉,90%,粒径：,小于或等于某一粒径的颗粒质量百分比为,90%,，该粒径称为,90%,粒径；,超细干粉：,90%,粒径小于或等于,20,微米的固体粉末灭火剂称为超细干粉灭火剂，分为,BC,类超细干粉和,ABC,类超细干粉；,目前国内超细干粉有两种产品，其中一种是普通,ABC,干粉经过筛选，细的部分称为超细干粉，平均粒径为,10,微米至,20,微米；其灭火效率比普通,ABC,干粉效率要高,1-2,倍；其它各项性能与,ABC,干粉相同。另外一种是由武汉绿色消防公司研发的“超细干粉灭火剂”；这是一种无毒、无害，对人体皮肤无刺激，对保护物无腐蚀；在常态下不分解、不吸湿、不结块，具有良好的流动性、弥散性和电绝缘性的新型灭火剂，平均粒径小于,5,微米，灭火效率是普通干粉的,6-10,倍。,四、何为干粉灭火器,干粉灭火器是以液态二氧化碳或氮气作为动力，将灭火器内干粉灭火药剂喷出而进行灭火的灭火器具。,五、干粉灭火器的分类,按灭火剂分类：,有碳酸氢钠干粉灭火器，也称,BC,干粉灭火器；磷酸铵盐干粉灭火器，也称,ABC,干粉灭火器；,按加压方式分类：,有储气瓶式（分为内置式和外置式两种）和储压式；,按移动方式分类：,有手提式、背负式和推车式。,(,一,),手提式干粉灭火器,手提式干粉灭火器按充装的干粉药剂量，有,1,、,2,、,3,、,4,、,5,、,6,、,8,、,10kg,等,8,种。其型号有,MF1,、,MF2,、,MF3,、,MF4,、,MF5,、,MF6,、,MF8,、,MFl0,。,手提式干粉灭火剂技术性能,1,构造,(1),储气瓶式干粉灭火器。,主要有筒体、器盖、储气瓶、喷射装置组成。,筒体的充装干粉药剂的容器，其水压试验压力为,2.4,3.0MPa,，由,1.2,2.0mm,厚的钢板焊接制成；,器盖是密封筒体的盖子，在其上部装有开启机构和喷嘴或喷射软管，下部有出粉管，出气管；,储气瓶是充装二氧化碳驱动气体的容器，其设计压力为,14.7,17.0MPa,，水压试验压力为,22.5,25.0MPa,。,喷射装置由出粉管、喷射软管和喷嘴组成。,储气瓶式干粉灭火器按储气瓶安装的位置有外挂式的内置式两种。,储气瓶式（内置式）干粉灭火器,1-,压把、,2-,提把；,3-,刺针；,4-,密封膜片；,5-,进气管；,6-,二氧化碳钢瓶；,7-,出粉管；,8-,筒体；,9-,喷粉管固定夹箍；,10-,喷粉管,(,带提环,),；,11-,喷嘴,储气瓶式（外置式）干粉灭火器,(2),贮压式干粉灭火器。,贮压式干粉灭火器与储气瓶式干粉灭火器结构的区别在于：储气瓶式有单独的储气瓶；而储压式则无储气瓶，但有一块显示筒体内部压力的显示器。,3,使用方法,(,二,)MFT,推车式干粉灭火器,MFT,推车式干粉灭火器按干粉灭火剂充装量分有,20,、,25,、,35,、,50,、,70,、,100kg 6,种；按加压气体储气方式分有储气瓶式和储压式两种；按干粉灭火药剂种类分有碳酸氢钠干粉灭火器和磷酸铵盐干粉灭火器。其主要技术性能参数见下表。,推车式干粉灭火器主要技术性能,2,适用范围与使用方法,MFT,推车式干粉灭火器灭火适用范围与,MF,干粉灭火器相同。,将灭火器推到起火地点，一人迅速打开喷粉胶管转盘，使喷粉软管完全展开，紧握喷枪对准燃烧处；另一人则迅速拨下保险销，提起拉环，使干粉药剂喷出。,
