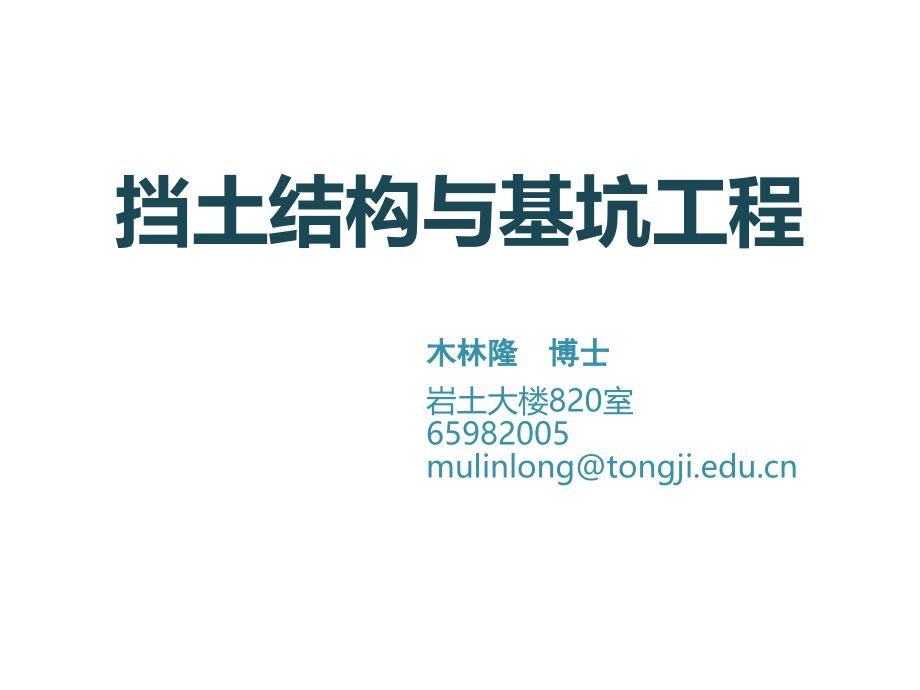

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,挡土结构与基坑工程,木林隆 博士,岩土大楼,820,室,65982005,mulinlong,第十讲 基坑降水设计与施工,概述,集水明排设计与施工,导渗法,疏干降水,承压水降水,基坑降水井施工,概述,降排水的作用,(1),防止基坑底面与坡面渗水，保证坑底干燥，便于施工。,(2),增加边坡和坑底的稳定性，防止边坡或坑底的土层颗粒流失，防止流砂产生。,(3),减少被开挖土体含水量，便于机械挖土、土方外运、坑内施工作业。,(4),有效提高土体的抗剪强度与基坑稳定性。对于放坡开挖而言，可提高边坡稳定性。对于支护开挖，可增加被动区土抗力，减少主动区土体侧压力，从而提高支护体系的稳定性和强度保证，减少支护体系的变形。,(5),减少承压水头对基坑底板的顶托力，防止坑底突涌。,概述,降排水的常用方法,常用降排水方法和适用条件,适用范围,降水方法,降水深度(m),渗透系数(cm/s),适用地层,集水明排,5,1x10,-7,2x10,-4,含薄层粉砂的粉质黏土，粘质粉土，砂质粉土，粉细砂,轻型井点,5x10,-7,电渗井点,根据选定的井点确定,6,1x10,-6,含薄层粉砂的粉质黏土，砂质粉土，各类砂土，砂砾，卵石,集水明排设计与施工,适用范围,(1),地下水类型一般为上层滞水，含水土层渗透能力较弱；,(2),一般为浅基坑，降水深度不大，基坑或涵洞地下水位超出基础底板或洞底标高不大于,2.0m,；,(3),排水场区附近没有地表水体直接补给；,(4),含水层土质密实，坑壁稳定（细粒土边坡不易被冲刷而塌方），不会产生流砂、管涌等不良影响的地基土，否则应采取支护和防潜蚀措施。,集水明排设计与施工,措施,(1),基坑外侧设置由集水井和排水沟组成的地表排水系统，避免坑外地表明水流入基坑内。排水沟宜布置在基坑边净距,0.5m,以外，有止水帷幕时，基坑边从止水帷幕外边缘起计算；无止水帷幕时，基坑边从坡顶边缘起计算。,(2),多级放坡开挖时，可在分级平台上设置排水沟。,(3),基坑内宜设置排水沟、集水井和盲沟等，以疏导基坑内明水。集水井中的水应采用抽水设备抽至地面。盲沟中宜回填级配砾石作为滤水层。,导渗法,适用范围,(1),地下水类型一般为上层滞水，含水土层渗透能力较弱；,(2),一般为浅基坑，降水深度不大，基坑或涵洞地下水位超出基础底板或洞底标高不大于,2.0m,；,(3),排水场区附近没有地表水体直接补给；,(4),含水层土质密实，坑壁稳定（细粒土边坡不易被冲刷而塌方），不会产生流砂、管涌等不良影响的地基土，否则应采取支护和防潜蚀措施。,导渗法,设施与布置,导渗设施一般包括,钻孔,、,砂（砾）渗井,、,管井,等，统称为导渗井。,导渗法,导渗设计计算,Q,为导渗井群的总流量,(m3/d),；,q,为导渗井的流量,(m3/d),；,n,为导渗井总数；,k,为导渗井的垂向渗透系数,(m/d),；,F,为导渗井的水平截面积,(m2),；,I,为渗透坡降，对于均质填料，,I=1.0,。,疏干降水,目的,有效降低开挖深度范围内的地下水位标高之外，还必须有效降低被开挖土体的含水量，达到提高边坡稳定性、增加坑内土体的固结强度、便于机械挖土以及提供坑内干作业施工条件等诸多目的,对象,一般包括基坑开挖深度范围内上层滞水、潜水,类型,疏干降水,降水方法,一般包括轻型井点,(,含多级轻型井点,),降水、喷射井点降水、电渗井点降水、管井降水,(,管材可采用钢管、混凝土管、,PVC,硬管等,),、真空管井降水等方法。,控制与检验,疏干降水效果可从两个方面检验：,一、观测坑内地下水位是否已达到设计或施工要求的埋深；,二、通过观测疏干降水的总排水量或其它测试手段，判别被开挖土体含水量是否已下降到有效范围内。,疏干降水,设计方法,1.,基坑涌水量估算,Q=,As,Q,为基坑涌水量,(,疏干降水排水总量，,m3),；,为疏干含水层的给水度；,A,为基坑开挖面积,(m2),；,s,为基坑开挖至设计深度时的疏干含水层中平均水位降深,(m),。,封闭型疏干降水,半封闭型或敞开型疏干降水,r0,为假想半径，与基坑形状及开挖面积有关；,l,为基坑长度,(m),；,b,为基坑宽度,(m),；,为基坑形状修正系数,疏干降水,优点：采用轻型井点降水其井点间距小，能有效地拦截地下水流入基坑内，尽可能地减少残留滞水层厚度，对保持边坡和桩间土的稳定较有利，因此降水效果较好。,缺点是：占用场地大、设备多、投资大，特别是对于狭窄建筑场地的深基坑工程，其占地和费用一般使建设单位和施工单位难以接受，在较长时间的降水过程中，对供电、抽水设备的要求高，维护管理复杂等。,轻型井点降水,优缺点,疏干降水,设计方法,轻型井点降水为例,轻型井点设备,轻型井点设备主要由井点管,(,包括过滤器,),、集水总管、抽水泵、真空泵等组成。,a.,井点管：一般采用直径为,38-50mm,的钢管制作，长度为,5.0-9.0m,，整根或分节组成。,b.,过滤器：采用与井点管相同规格的钢管制作，一般长度为,0.8-1.5m,。,c.,集水总管：采用内径为,100-127mm,的钢管制作，长度为,50.0-80.0m,，分节组成，每节长度为,4.0-6.0m,。每个集水总管与,40-60,个井点管采用软管连接。,d.,抽水设备：主要由真空泵,(,或射流泵,),、离心泵和集水箱组成,1-过滤器；2-外管；3-集水总管；4-滤网；5-过滤室；6-集水箱；,7-浮筒；8-分水室；9-真空泵；10-电动机；11-冷却水箱；12-冷却循环水泵；13-离心泵；14-真空计,疏干降水,设计方法,2.,井管最大允许出水量,qmax,为单根井点管的允许最大出水量,(m3/d),；,rw,为滤水管的半径,(m),；,L,为滤水管的长度,(m),；,k,为疏干层的渗透系数,(m/d),。,3.,井管数目,4.,井管长度,D,为地面以上的井点管长度,(m),；,hw,为初始地下水位埋深,(m),；,lw,为滤水管长度,(m),；,rq,为井点管排距。单排井点,=4,；双排或环形井点,=10,轻型井点降水为例,承压水降水,目的,防止坑内突涌,降水方案,1.,坑内减压降水,适用条件,a.,隔水帷幕部分插入减压降水承压含水层中，隔水帷幕进入承压含水层顶板以下的长度,L,不小于承压含水层厚度的,1/2,，或不小于,10.0m,隔水帷幕对基坑内外承压水渗流具有明显的阻隔效应；,b.,隔水帷幕进入承压含水层，并进入承压含水层底板以下的半隔水层或弱透水层中，隔水帷幕已完全阻断了基坑内外承压含水层之间的水力联系。,（a）坑内承压含水半封闭 （b）悬挂式止水帷幕 （c）坑内承压含水层全封闭,承压水降水,降水方案,2.,坑外减压降水,适用条件,a.,当隔水帷幕未进入下部降水目的承压含水层中；,b.,隔水帷幕进入降水目的承压含水层顶板以下的长度,L,远小于承压含水层厚度，且不超过,5.0m,。,（a)坑内外承压含水层全连通 （b）坑内外承压含水层几乎全连通,承压水降水,降水方案,3.,坑内,-,坑外联合减压降水,适用条件,当现场客观条件不能完全满足前述关于坑内减压降水或坑外减压降水的选用条件时，可综合考虑现场施工条件、水文地质条件、隔水帷幕特征以及基坑周围环境特征与保护要求等，选用合理的坑内,-,坑外联合减压方案,运行控制,承压水降水运行控制应满足两个基本要求：,其一，通过承压水降水运行，应能保证将承压水位控制在安全埋深以下；,其二，从保护基坑周边环境的角度考虑，在承压水位降深满足基坑稳定性要求的前提下，应避免过量抽水、水位降深过大。,承压水降水,设计与计算,1.,基坑内安全承压水位埋深,基坑内的安全承压水位埋深必须同时满足基坑底部抗渗稳定与抗突涌稳定性要求,D,为坑内安全承压水位埋深,(m),；,H0,为承压含水层顶板埋深的最小值,(m),；,h,为基坑开挖面深度,(m),；,Hd,为基坑开挖深度,(m),；,fw,为承压水分项安全系数，取值为,1.051.2,；,s,为坑底至承压含水层顶板之间的土的天然重度的层厚加权平均值,(kN/m3),；,w,为地下水重度。,承压水降水,设计与计算,2.,单井最大允许涌水量,Q,为单井涌水量,(m3/d),；,l,为过滤管长度,(m),；,rw,为过滤管半径,(m),3.,渗流解析法设计计算,n,为管井总数,(,口,),；,x1 x2,xn,为计算点到各管井中心距离,(m),基坑降水井施工,轻型井点施工,1.,井点成孔施工,(1),水冲法成孔施工：利用高压水流冲开泥土，冲孔管依靠自重下沉。砂性土中冲孔所需水流压力为,0.4,0.5MPa,，粘性土中冲孔所需水流压力为,0.6,0.7MPa,。,(2),钻孔法成孔施工：适用于坚硬地层或井点紧靠建筑物，一般可采用长螺旋钻机进行成孔施工。,(3),成孔孔径一般为,300mm,，不宜小于,250mm,。成孔深度宜比滤水管底端埋深大,0.5m,左右。,2.,井点管埋设,(1),水冲法成孔达到设计深度后，应尽快减低水压、拔出冲孔管，向孔内沉入井点管并在井点管外壁与孔壁之间快速回填滤料（粗砂、砾砂）。,(2),钻孔法成孔达到设计深度后，向孔内沉入井点管，在井点管外壁与孔壁之间回填滤料（粗砂、砾砂）。,(3),回填滤料施工完成后，在距地表约,1m,深度内，采用粘土封口捣实以防止漏气。,(4),井点管埋设完毕后，采用弯联管,(,通常为塑料软管,),分别将井点管连接到集水总管上。,基坑降水井施工,基坑宽,6m,的基坑，则宜采用双排井点降水。对渗透性较大的土层，坑宽不大于,6m,，也宜采用双排布置。,基坑降水井施工,轻型井点布置,宽的基坑可采用,U,形布置，但应将两侧井点延长，延长部分一般为,B/2,。,基坑降水井施工,轻型井点布置,对宽度不大于,40m,的大型基坑宜采用环形井点：总管中间应安置一闸阀或将其断开，使集水总管内水流分向流入泵浦设备，避免紊流；在四角附近加密井点管，加强降水。,基坑降水井施工,轻型井点布置,当基坑宽度大于,40m,时，应在基坑中央加设井点。当环圈总长超过,100120m,，须增设水泵系统抽吸，并安装闸阀将总管断开。,基坑降水井施工,轻型井点布置,圆形基坑可设置八角集水总管，通过,45,弯管接头连接。,基坑降水井施工,轻型井点布置,基坑降水井施工,轻型井点布置,不规则基坑的降水井布置,基坑降水井施工,喷射井点施工,基本与轻型井点一致，但须注意以下事项,(1),利用喷射井点降低地下水位，扬水装置的质量十分重要。如果喷嘴的直径加工不精确，尺寸加大，则工作水流量需要增加，否则真空度将降低，影响抽水效果。如果扬水装置已磨损应及时更换。,(2),工作水要干净，不得含泥砂及其它杂物尤其在工作初期更应注意工作水的干净，因为此时抽出的地下水可能较为混浊，如不经过很好的沉淀即用作工作水，会使喷嘴、混合室等部位很快地磨损。,(3),为防止产生工作水反灌现象，在滤管下端最好增设逆止球阀。当喷射井点正常工作时，蕊管内产生真空，出现负压，钢球托起，地下水吸人真空室；当喷射井点发生故障时，真空消失，钢球被工作水推压，堵塞蕊管端部小孔，使工作水在井管内部循环，不致涌出滤管产生倒涌现象。,谢 谢,
