秤的培训资料.ppt

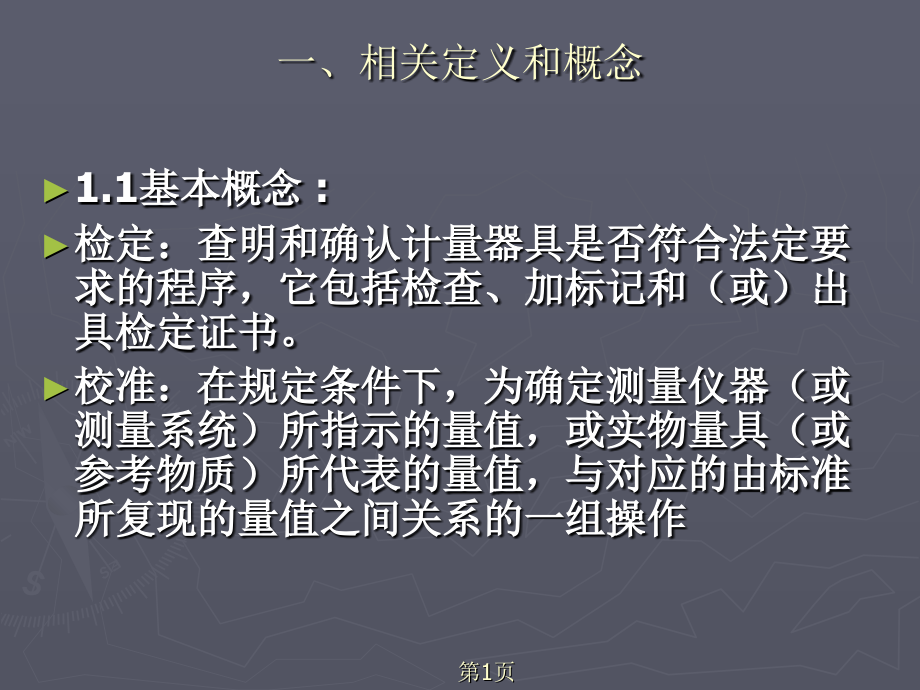

单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,秤的校准,一、相关定义和概念,1.1基本概念:,检定：查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和（或）出具检定证书。,校准：在规定条件下，为确定测量仪器（或测量系统）所指示的量值，或实物量具（或参考物质）所代表的量值，与对应的由标准所复现的量值之间关系的一组操作,第1页,检定与校准的相同之处,1.都是计量器具的评定形式，是确保仪器示值正确的两种重要的方式。,2.都属于计量范畴,检定与校准的不同之处,1.检定对测量仪器进行强制性全面评定，评定计量器具是否符合规定要求，作出是否合格的结论。,是自上而下的量值传递过程。,2.校准对照计量标准，评定测量仪器示值的准确性，同时可将校准结果（修正值或校准因子）用于测量过程中。,是自下而上的量值溯源过程。,校准的主要目的是保证量值的溯源。（不是把仪器调校准确）,一、相关定义和概念,第2页,1.2国际单位制7个基本单位,（SI.）,：,米,(长度)符号 m,千克,(质量)符号 kg,秒,(时间)符号 s,安培,(电流)符号 A,开尔文,(热力学温度)符号 K,摩尔,(物质的量)符号 mol,坎德拉,(发光强度)符号 cd,一、相关定义和概念,第3页,质量常用计量单位：,千克 符号kg ；克 符号 g ；毫克 符号 mg 微克 符号,g ；吨 符号 t,质量：物体所含物质的多少叫质量，是度量物体在同一地点,重力势能,和,动能,大小的,物理量,国际千克原器是1889年第一届国际权度大会批准制造的.它是一个高度和直径均为39 mm的,用铂铱合金制成的圆柱体.原型保存在巴黎国际计量局,力：物质之间的相互作用。（它是无形的，抽象的）在日常的生活中（即在地球的重力场中）对于物体的质量和重力可以对应的转换或比较（对于秤的来说也是如此）,所以砝码是力学中重要量值传递物质。,一、相关定义和概念,第4页,1.3检定的相关定义,首次检定：,对从未检定过的秤所进行的检定。（它包括：新制造，新安装的秤，以及进口的秤）,随后检定：,首次检定后的检定。（它包括：周期检定，修理后的检定，未到有效检定期限前得检定，）,使用中检验：,检验使用中的器具是否符合规程要求或者良好，可靠，正确。它是一种监督性检验。（与点检相似）,注：使用中检验最大允许误差是首次检定前最大允许误差的两倍。,第5页,一、相关定义和概念,一、相关定义和概念,第8页,偏载误差：,同一载荷下不同位置的示值误差，均应符合相应载荷最大允许误差的要求。（载荷为1/3最大秤量，位置一般为四个支角处加中间，如果是多个砝码要注意排放面积）。,重复性：,同一载荷多次秤量结果间的差值，不得超过相应载荷最大允许误差的绝对值。（载荷为50%最大秤量和接近最大秤量两个组合或单独用一个接近最大秤量）,鉴别力（模拟/数字指示秤）：,在处于平衡的秤上，轻放或取下等于1.4d的砝码，此时原来的示值应该变（数值指示秤）,在处于平衡的秤上，轻放或取下约等于相应秤量最大允许误差绝对值的附加砝码，此时指针应产生不小于7/10附加砝码的恒定位移（模拟指示秤）,灵敏度测试（非自行指示秤）：,在计量杠杆处于平衡位置的秤上，轻放或取下约等于相应秤量最大允许误差绝对值的附加砝码，由此引起计量杠杆的恒定位移（计量杠杆力点端所改变的静止距离）至少为：对Max,100kg的秤为3mm，,对Max,100kg的秤为5mm,1.4秤的相关定义：,置零（清零/调零）装置：,当秤上无载荷时，将示值设置为零的装置,零点跟踪装置,自动将零点示值保持在一定界限内的装置,去皮装置,当秤上有载荷时，将示值设置为零的装置。,最大秤量,不计添加皮重时的最大称量能力,最小秤量,小于该载荷值时称量结果可能产生过大的相对误差,称量范围,最小秤量和最大秤量之间的范围,第9页,一、相关定义和概念,2.1.1非自行指示秤:,定义：完全靠人员操作来取得平衡位置的秤.,主要包括移动式的案秤台秤（台磅 型号TGT）固定式的地秤（地磅）机械吊秤等。,准确度级别：,IIII,III,第10页,二、秤的分类和检定要素,第11页,二、秤的分类和检定要素,2.1.2,模拟指示秤,:,定义：,以弹簧或机械杠杆为秤重元件，由指针和度盘指示的秤。如弹簧度盘秤度盘秤（生果磅）,等。,准确度级别：,IIII,III,2.1.3架盘天平:,定义：是根据罗伯威尔机构和杠杆原理制成，有杠杆，支撑刀口，指针和分度标牌，标尺和游码，平衡螺杆和平衡螺母，两个秤盘组成，借助砝码利用杠杆平衡原理测量物体的质量。如药物分析天平等。,准确度级别：,III ；最大允许误差：空载：0.2e；全载：1e；标尺：0.2e；偏载：0.5e,第12页,二、秤的分类和检定要素,天平是一种利用杠杆平衡原理测定物体质量的测量仪器,2.1.4机械天平（机械杠杆式天平）：,定义：主要结构由底盘，外罩，立柱制动机构，横梁，吊挂系统，度数系统，阻尼部分，机械挂砝码装置，游码标尺，链码表尺，传动装置等元件组合而成，借助砝码利用杠杆平衡原理直接测量物体的质量。有双盘天平（如TG328A 型）和单盘天平,。,准确度级别：,第13页,二、秤的分类和检定要素,2.1.5数字指示秤（电子秤）,:,定义：是指装有电子装置的秤。如电子计价秤，电子台秤，固定式电子秤等。,准确度级别：,IIII III,第14页,二、秤的分类和检定要素,2.1.6电子天平（天平）：,定义：通过作用于物体上的重力来确定该物体质量，并采用数字指示输出结果的计量器具。用于砝码志良量值传递，物体质量测量，体积测量及磁性测量等。也可用于确定与质量相关的其它量值，数量，参数或特性,。,准确度级别：,III IIII,第15页,二、秤的分类和检定要素,第16页,二、秤的分类和检定要素,首次检定最大允许误差表,最大允许误差,载荷m（以检定分度值e表示）,IIII,III,0.5e,0m50,0m500,0m5x10,3,0m5x10,4,1.0e,50m200,500m2000,5x10,3,m2x10,4,5x10,4,m2x10,5,1.5e,200m1000,2000m10000,2x10,4,m1x10,5,2x10,5,m,检定点,50e；200e；1000e；Min；50%Max；Max,500e；2000e；10000e；Min；50%Max；Max,5x10,3,e；,2x10,4,e；,1x10,5,e；Min；50%Max；Max,5x10,4,e；,2x10,5,e；Min；50%Max；Max,其它点,25%Max；75%Max,增鉈/游鉈标尺最大量值,25%Max；75%Max增鉈/游鉈标尺最大量值,注：使用中检验最大允许误差是首次检定前最大允许误差的两倍。,第17页,二、秤的分类和检定要素,秤的名称和,检定规程,非自行指示秤JJG14-1997,模拟指示秤JJG13-1997,架盘天平JJG156-2004,机械天平JJG98-2006,数字指示秤JJG539-1997,电子天平JJG1036-2008,检定分度值,e=d,e=d,0.1ge10g,de10d,e=d,de10d,称量测试,（示值误差）,最少6点,最少7点,空载，全载,看机械挂砝码数量,最少5点,最少10点（后续可少）,偏载测试,灵敏度测试,鉴别力测试,重复性测试,检定项目表,第18页,二、秤的分类和检定要素,2.2.1非自行指示秤检定（JJG14-1997)：,称量测试：检定点：最大允许误差改变的秤量，增鉈标尺秤标尺的最大量值；游鉈标尺秤主，副标尺的最大量值。,偏载测试：用1/3最大秤量在四个支撑点测试。,灵敏度测试：在增鉈/游鉈标尺最大量值时，加减最大允许误差绝对值的砝码，观察计量杠杆恒定位移。,重复性测试：用50%最大秤量和接近最大秤量两组载荷测试，每组至少测3次,2.2.2模拟指示秤检定（JJG13-1997),：,称量测试：检定点：最大允许误差改变的秤量，最小秤量，25%/50%/75%/100%最大秤量。,偏载测试：用1/3最大秤量在四个支撑点测试。,灵敏度测试：在最小/最大/50%秤量值时，加减最大允许误差绝对值的砝码，观察指针恒定位移（不小于7/10加减砝码的量）。,重复性测试：用50%最大秤量和接近最大秤量两组载荷测试，每组至少测3次,2.2.3,架盘天平检定（JJG156-2004)：,称量测试：空载/全载误差测试：在天平空载或全载时如不平衡，则通过加小砝码（0.1e）确定误差值。,偏载测试：在1/2最大秤量时各自移动每个砝码位置，共九个相对位置，如不平衡时通过加小砝码（0.1e）确定误差值。,回复空载测试：测试后取下所有砝码后，如不平衡时通过加小砝码（0.1e）确定误差值,空载分度值测试：空载下在左右盘分别单独加1/2500或1/5000最大秤量的砝码，指针应移动不小于一格。（相当于鉴别力）,2.2.4,机械天平检定（JJG98-2006,),：,称量测试：检定标尺分度误差（空载/全载误差），横梁不等臂性误差，游码标尺和链码标尺误差测试，以及挂砝码组合误差测试。,偏载测试：在空载和全载时多次测试最大秤量在四个支撑点测试。,重复性测试：在空载和全载时多次测试（可取标尺分度值误差测试数据计算）。,第19页,二、秤的分类和检定要素,2.2.5数字指示秤检定（JJG539-1997)：,称量测试：检定点：最大允许误差改变的秤量，最小秤量，50%最大秤量，最大秤量 至少5点，多量程的秤还要加上其它量程的检定点。,偏载测试：用1/3最大秤量在四个支撑点测试。,鉴别力测试：在最小/最大/50%秤量值时，加减等于1.4d的砝码，原来的示值应改变。,重复性测试：用50%最大秤量和接近最大秤量两组载荷测试，每组至少测3次,2.2.6,电子天平检定（JJG1036-2008,),：,称量测试：检定点：最大允许误差改变的秤量，空载，最小秤量，最大秤量 至少10点（后续检定可少，但不得少于6点），多量程的秤还要加上其它量程的检定点。,偏载测试：用1/3最大秤量在四个支撑点和中间点测试。,重复性测试：用80%以上最大秤量的单个砝码重复测试至少测6次,第20页,二、秤的分类和检定要素,2.2.7其它检定规定：,检定周期都是一般不超过一年（一年减一天）。,检定环境要求：无风/无振动（对于精密天平），温湿度要求。,检定用的标准砝码误差应不大于相应秤量最大允许误差绝对值的1/3；对于机械天平和电子天平则要求检定用的标准砝码扩展不确定度不得大于相应秤量最大允许误差绝对值的1/3。（对于d=1mg/0.1mg/0.01mg的天平要用到修正值）。,一般对于,中/普通准确度级秤用F1/F2甚至M1级,砝码就可以检，但对于,高/特种准确度级秤,（天平）,至少是F1级或E2,级砝码。,第21页,二、秤的分类和检定要素,3.1 检定前一定要把秤放平稳（即3个或四个支脚都没有悬空），用手按秤四边确认。,秤量测试时逐渐加砝码和逐渐检砝码，不能有加有减反复。,秤的准确度等级（架盘/机械/电子天平,de10d,）：,1.根据天平出厂准确度级别（看铭牌或说明书）；,2.根据检定规程和天平实际分度值确定或套最接近的准确,度级别。,3.根据使用者要求确定符合检定规程的准确度级别。,不管什么秤，能知道其标定方法并且按标定方法把秤标定准确才是最符合使用要求。（所以要注意保管好所明书并收集标定方法）,第22页,三、检定注意事项,检定秤时发现示值不稳定，可能有以下原因：,1.摩擦原因（载物盘未完全隔离，接触到其他不见或隔离空间有杂物；对于有支撑刀口的秤可能是刀口坏）,2.安装不牢固（秤摆放不平稳，秤传感器固定螺丝松）,3.环境影响（有风或震动）,4.电力不足,5.秤的传感器坏。,第23页,三、检定注意事项,谢谢！,
