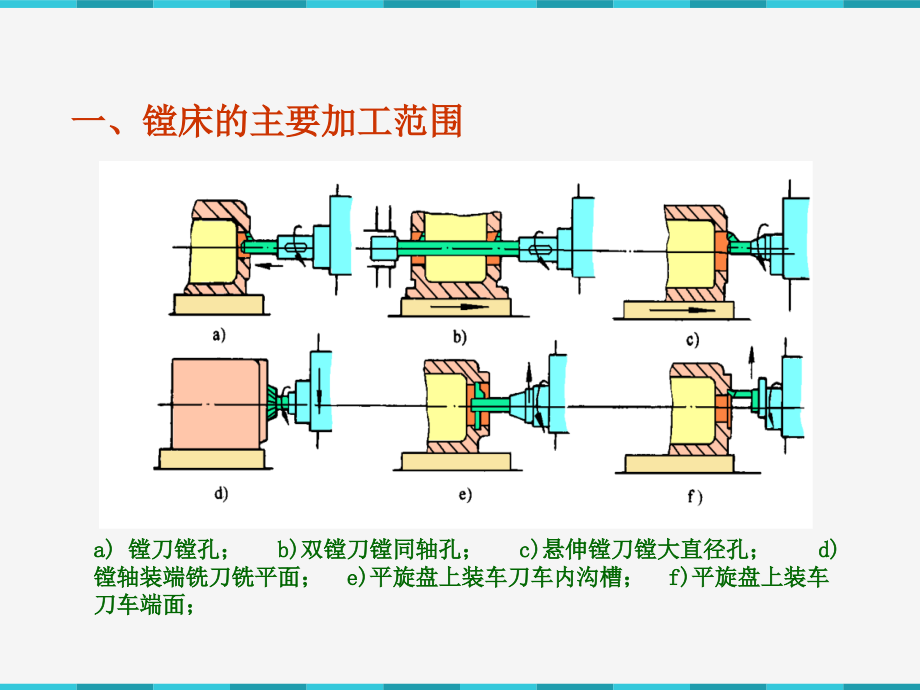

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版文本样式,第二级,*,*,单击此处编辑母版标题样式,镗床及其铣削加工,镗床是用来加工尺寸较大、精度要求较高的孔的机床，特别适用于加工分布在零件不同位置上的相互位置精度要求较高的孔系。通常对铸、锻、钻的孔作进一步加工。按其用途和结构的不同，可分为多种镗床。,卧式铣镗床,坐标镗床,精镗床,立镗床,深孔镗床,一、镗床的主要加工范围,a),镗刀镗孔；,b),双镗刀镗同轴孔；,c),悬伸镗刀镗大直径孔；,d),镗轴装端铣刀铣平面；,e),平旋盘上装车刀车内沟槽；,f),平旋盘上装车刀车端面；,二、镗削加工的特点,1）,镗孔是对已铸、锻、钻的孔进行加工，以扩大孔径、提高精度、降低表面粗糙度以及孔位置的纠偏；,2）,镗削加工的主运动是镗刀的旋转运动，进给运动可以是主轴的轴向或经向移动，也可以是工作台的纵向或横向移动；,3）,镗削刀具结构简单、种类多样，具有较好的通用性，但镗削加工（特别是单刃镗刀加工）生产效率较低；,适用于批量生产的零件加工及位置精度要求较高的孔的加工。,三、常用镗床,1、卧式铣镗床,后支承,尾立柱,工作台,镗 轴,平悬盘,经向导轨,主立柱,主轴箱,尾 筒,上滑座,下滑座,床 身,卧式铣镗床的特点：,广泛使用于各种常规精度的单件或小批量的孔加工。,镗床组成（4）,卧式铣镗床,2、坐标镗床,床 身,工作台,横 梁,立 柱,顶 梁,主轴箱,主 轴,立 柱,坐标镗床的特点：,坐标镗床装备了坐标位置的精密测量装置，可保证刀具和工件具有精确的相对位置；,坐标镗床加工的孔可获得很高的尺寸和形状精度，也可保证精确的孔间或孔与某基准面间的位置精度；,坐标镗床可进行精密刻线和滑线，也可进行孔距和直线的精密测量；,主要用于加工精度要求较高的工件、夹具、模具和量具等。,坐标镗床,单柱立式坐标镗,3、精镗床（金刚镗床）,主轴箱,主 轴,工作台,床 身,精镗床的特点：,精镗床以前常采用金刚石刀具而得其名（现在用硬质合金）；,精镗床具有很高的切削速度和极小的吃刀量和进给量，以便对工件孔进行精细镗削，可获得极高的尺寸精度和很小的表面粗糙度；,主要用于批量加工连杆、活塞、液压泵壳体、气缸套等重要零件的精密孔。,谢谢大家,谢谢大家哦,
