初识家用电器和电路-PPT.ppt

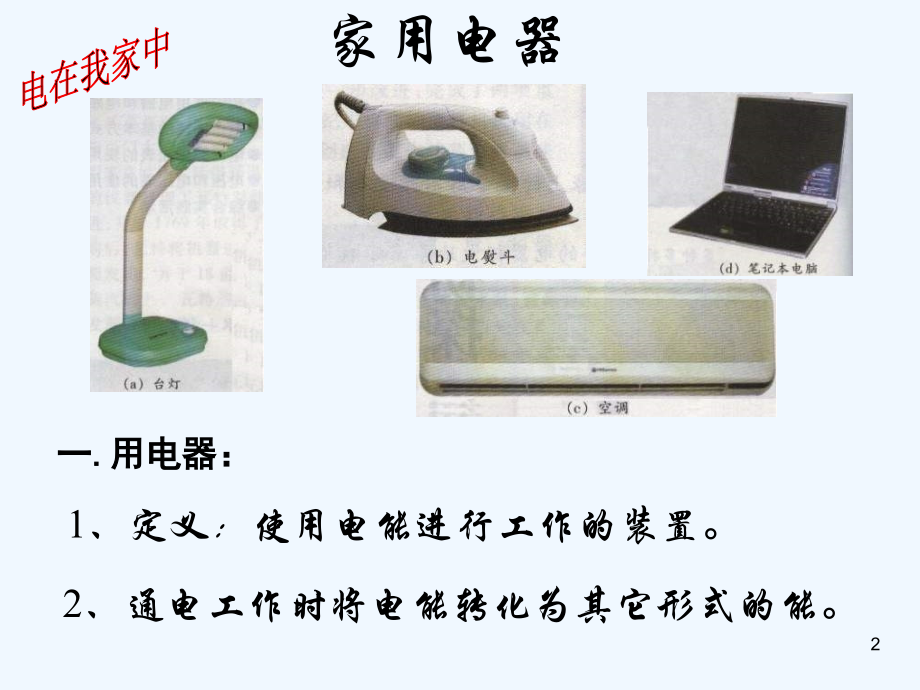

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,课题,第一节 初识家用电器和电路,1,电在我家中,家用电器,一,.,用电器：,1,、定义：使用电能进行工作的装置。,2,、通电工作时将电能转化为其它形式的能。,2,读一读：,P58,信息快递,电源,3,二、电源,1,、电源的作用：能持续供电的装置。,2,、电源的种类：交流电源与直流电源,铜帽,炭棒,锌筒,3,、能 量 转 化：电源工作时把其它形式的能转化为电能。,其中：干电池和蓄电池供电：将化学能转化为电能；,发电机：将机械能转化为电能。,读一读,P80,4,信息快递,其中：干电池正极是碳棒,，,负极是锌筒,。,当直流电源工作时，电流由电源的正极通过用电器流向负极。,铜帽,炭棒,锌筒,4,、电池的两极：正极（）、负极（）,5,、电流的方向：,电源,5,电在我家中,家用电器,观察思考,1.,家用电器使我们的生活发生了哪些变化？,2.,填写书中表格并讨论：各种各样的家用电器，怎样对它们进行分类？,6,收听广播,煮饭,照明,7,你认识它们吗？,8,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,9,三、导线,1,、作用：连接电源与用电器（输送电能）,2,、注意：导线必须顺时针绕在接线柱上。,10,它们又是什么元件？,11,四、开关,1,、作用：控制用电器是否工作的元件。,2,、状态：断开（打开）与闭合（合上）。,3,、注意：,.,连接电路时，开关必须处于断开状态；,.,开关必须与被控制的用电器串联。,12,3,、观察手电筒,学生观察：,.,按下开关按钮，你观察到了什么？,.,电池是如何安装的？后盖与电池是怎样连接的？了解开关的作用。,.,灯泡是如何连接的？,学生活动,13,学生活动,13.1观察用电筒,14,五、电路,1,、定义：就是用,导线,将,电源,、,用电器,、,开关,等元件连接起来组成的电流路径,15,信息快递,学生活动,13.2怎样使一个小灯泡亮起来,连接电路时的注意点：,1.,在连接电路的过程中，开关必须处于断开状态。,2.,导线连接电路元件时，要顺时针绕在接线柱上旋紧，保证接触良好。,3.,连接电池盒两极的导线不允许以任何方式直接相连，以免造成电源短路，损坏电源。,16,17,认识电路的断路情形,灯丝断开,“,断路”又称为“开路”,18,认识电路的短路情形,危害,:,会烧坏导线和电源,!,19,这是短路吗？,20,电流,电灯,开关,短路,这是短路吗？,21,如图所示的电路中，若闭合开关，将会出现什么现象？,L,1,L,2,思维拓展,22,2,、电路的三种状态,(1).,通路：处处连通的电路,(2).,断路：某处断开的电路,(3).,短路：,A,、电源短路：用导线将电源两极直接连接起来（不经过任何用电器）。,电源短路后，造成电路中的电流很大，电源会被烧毁，因此，绝不允许电源短路,B,、用电器短路：用导线把用电器的两端直接相连。,用电器被短路后，用电器中无电流通过，因此，用电器不工作，也不会被烧毁。,23,六、电路图：,1,、定义：用电路元件符号表示电路元件实物连接的图。,2,、常见电路元件及其符号：,24,画电路图的注意事项：,2,、完整地反映电路的组成。即要把电源、用电器、导线和开关都画在电路之中，不能遗漏。,1,、规范使用元件符号。,3,、均匀分布电路元件。连接导线用横平竖直的线段代表。拐弯处一般取直角，拐角处没有电路元件。,4,、画成的电路图应简洁、工整、美观。,25,3,、作图：连接实物图与画出电路图,注意：,、尽量从电源正极出发，顺着电流方向找电流的路径，回到负极。,、连接电路时，元件的顺序不能颠倒。,、连接实物图时，导线不允许交叉。,26,知识运用,根据给出的实物图画出相应的电路图,27,1,、如图所示，电路中各元件符号分别表示的元件名称是：,A._,；,B._,；,C._,；,D._,；,E._,；,F._,。,电动机,电阻,电源,开关,导线交叉相连接,灯泡,28,2,、指出下图中各电路图的错误或不妥之处。,L,S,S,L,29,3,、在下图电路中的错误处打“,”,，并画出正确的连接方法,30,4,、如图所示，闭合开关后，电路将,_,。这种电路造成的危害是,_,。如果要两盏灯均发光，可以拆除导线,_,。,短路,损坏电源,a,31,5,、如图所示，电路中：,1,、,2,、,3,、,4,为四个接线柱，现用导线连接接线柱：,(1),只让,L,1,发光的连接办法是,_,，,(2),只让,L,2,发光的连接办法是,_,，,(3),直接相连,_,是绝不允许的,连接,1,与,3,连接,1,与,4,，,2,与,3,3,与,4,32,6,、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝观察右图甲和乙，金属线在接线柱上绕向正确的是,_,；旋紧螺丝时，应当,_,旋转。,(,选填“顺时针”或“逆时针”,),甲,顺时针,33,7,、电路中存在持续电流的条件是：,_,；,_,。,有电源,通路,34,8,、如图所示，有一个小电动机模型和一电灯组成的电路，当开关,S,闭合后，则,(),A.,电动机转动，灯不亮,B.,电动机转动，灯也亮,C.,电动机不转动，灯亮,D.,电动机不转，灯也不亮,C,35,全课小结,1,、简单电路由哪几部分组成,?,各部分有什么作用,?,2.,电路中电流的方向怎样,?,3.,电路的状态有几种,?,哪些是正常的,?,不正常的有什么危害,?,4.,什么是电路图,?,怎样画电路图,?,36,再见！,37,
