2025春招上位机通信协议面试题-FINSTCP-CIP.pdf

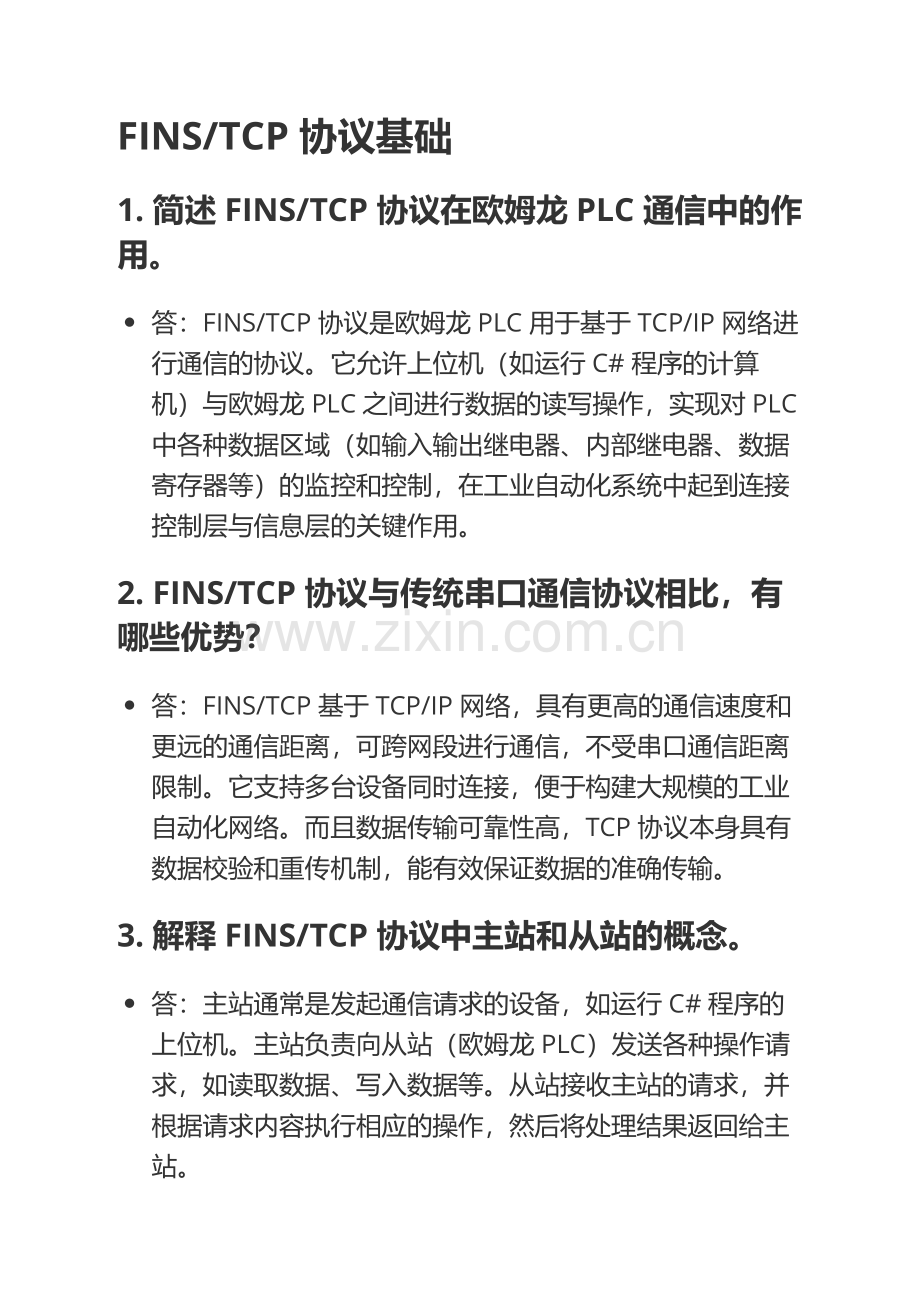

FINS/TCP 协议基础 1.简述 FINS/TCP 协议在欧姆龙 PLC 通信中的作用。答：FINS/TCP 协议是欧姆龙 PLC 用于基于 TCP/IP 网络进行通信的协议。它允许上位机（如运行 C#程序的计算机）与欧姆龙 PLC 之间进行数据的读写操作，实现对 PLC 中各种数据区域（如输入输出继电器、内部继电器、数据寄存器等）的监控和控制，在工业自动化系统中起到连接控制层与信息层的关键作用。2.FINS/TCP 协议与传统串口通信协议相比，有哪些优势？答：FINS/TCP 基于 TCP/IP 网络，具有更高的通信速度和更远的通信距离，可跨网段进行通信，不受串口通信距离限制。它支持多台设备同时连接，便于构建大规模的工业自动化网络。而且数据传输可靠性高，TCP 协议本身具有数据校验和重传机制，能有效保证数据的准确传输。3.解释 FINS/TCP 协议中主站和从站的概念。答：主站通常是发起通信请求的设备，如运行 C#程序的上位机。主站负责向从站（欧姆龙 PLC）发送各种操作请求，如读取数据、写入数据等。从站接收主站的请求，并根据请求内容执行相应的操作，然后将处理结果返回给主站。4.FINS/TCP 协议支持哪些常见的通信服务？答：常见通信服务包括读数据服务，可读取 PLC 中的输入输出继电器、内部继电器、数据寄存器等的数据；写数据服务，用于向这些数据区域写入数据；还有设备信息读取服务，可获取 PLC 的型号、版本等信息；错误信息读取服务，能获取 PLC 运行过程中的错误代码和错误描述。5.在 C#开发中使用 FINS/TCP 协议，需要了解哪些关键的网络知识？答：需要了解 TCP/IP 网络的基本概念，如 IP 地址、子网掩码、网关等，以便正确配置与 PLC 通信的网络参数。要熟悉端口号的概念，FINS/TCP 协议通常使用固定的端口号（如 9600）进行通信。还需了解网络通信的基本流程，包括建立连接、数据传输和断开连接等过程。FINS/TCP 协议报文格式 6.详细描述 FINS/TCP 协议报文的基本结构。答：FINS/TCP 协议报文主要由 TCP 头、FINS 头和 FINS 数据部分组成。TCP 头包含源端口、目的端口、序列号等信息，用于在 TCP 层进行数据传输的控制。FINS 头包含命令码、响应码、网络地址、节点地址等信息，用于标识通信的命令类型和通信双方的地址。FINS 数据部分则包含具体的操作数据，如要读取或写入的数据地址和数据值。7.FINS/TCP 协议报文中的命令码和响应码分别有什么作用？答：命令码用于指示主站向从站发送的操作类型，如读数据、写数据等。从站根据命令码来确定如何处理主站的请求。响应码是从站对主站请求的反馈，用于表示请求的处理结果，如操作成功、操作失败以及失败的具体原因等。8.如何确定 FINS/TCP 协议报文中的数据长度字段的值？答：数据长度字段的值取决于 FINS 数据部分的实际字节数。对于读数据请求，数据长度通常是要读取的数据的字节数；对于写数据请求，数据长度是要写入的数据加上数据地址等相关信息的总字节数。在构造报文时，需要准确计算数据长度并填写到报文中相应的字段。9.FINS/TCP 协议报文中的网络地址和节点地址分别代表什么？答：网络地址用于标识不同的网络段，在一个较大的工业自动化网络中，可能存在多个子网，每个子网有不同的网络地址。节点地址用于标识同一网络段内的不同设备，每个欧姆龙 PLC 或其他支持 FINS/TCP 协议的设备都有唯一的节点地址，通过网络地址和节点地址的组合，可以准确地定位到要通信的目标设备。10.当发送不同类型的 FINS/TCP 协议请求（如读、写操作）时，报文格式会有哪些变化？答：主要变化在于命令码和 FINS 数据部分。读操作时，命令码为表示读操作的特定值，FINS 数据部分包含要读取的数据地址和数据长度。写操作时，命令码为表示写操作的特定值，FINS 数据部分除了包含数据地址和数据长度外，还包含要写入的具体数据。FINS/TCP 协议报文收发 11.在 C#中，如何建立与欧姆龙 PLC 的FINS/TCP 协议连接？答：首先要确保计算机与 PLC 处于同一网络中，并且网络连接正常。在 C#中，使用网络编程相关类（如 TcpClient），指定 PLC 的 IP 地址和 FINS/TCP 协议使用的端口号（通常为 9600），调用连接方法建立 TCP 连接。连接建立后，可根据 FINS/TCP 协议规则构造初始的连接确认报文发送给 PLC 进行通信确认。12.描述在 C#中发送 FINS/TCP 协议请求报文的具体步骤。答：第一步，根据要进行的操作（如读、写）确定命令码；第二步，设置数据地址、数据长度等参数，构造完整的 FINS 数据部分；第三步，将 TCP 头、FINS 头和 FINS 数据部分组合成完整的报文；第四步，使用已建立的 TCP 连接，将报文发送给 PLC。13.说明在 C#中接收 FINS/TCP 协议响应报文的机制。答：使用 TcpClient 的接收方法从网络流中读取数据。在接收时，要根据 TCP 协议的特性，确保完整地接收整个报文。接收到报文后，首先解析 TCP 头，然后解析 FINS 头获取响应码等信息，最后解析 FINS 数据部分获取具体的响应数据。14.当 FINS/TCP 协议通信出现超时情况时，在C#中应如何处理？答：捕获超时异常，记录超时信息，包括时间、请求内容等。可以尝试重新发送请求，设置一定的重发次数和重发间隔时间。如果多次重发仍超时，需要检查网络连接是否正常，PLC 是否处于正常工作状态等。15.如何在 C#中处理 FINS/TCP 协议通信中的连接中断问题，并进行重连操作？答：捕获连接中断异常，关闭当前的 TCP 连接。记录连接中断信息，然后尝试重新建立连接。可以设置重连次数和重连间隔时间，在每次重连前检查网络环境和 PLC 状态。如果多次重连失败，可采取报警等措施通知相关人员。FINS/TCP 协议数据格式解析 16.解释欧姆龙 PLC 中常见的数据类型（如BIT、WORD、DWORD）在 FINS/TCP 协议通信中的表示方式。答：BIT 类型通常用一个字节中的某一位来表示，一个字节可以表示 8 个 BIT 数据。WORD 类型占 2 个字节，用于表示 16 位的数据。DWORD 类型占 4 个字节，用于表示 32 位的数据。在 FINS/TCP 协议通信中，按照相应的字节顺序进行传输和存储。17.在 C#中，如何将从 FINS/TCP 协议响应报文中读取的数据解析为相应的数据类型？答：根据数据类型和字节顺序进行解析。对于整数类型，按照字节顺序组合字节，再根据有符号或无符号进行转换。例如，对于 WORD 类型，将两个字节组合成一个 16 位整数。对于 BIT 类型，通过位运算提取相应的位信息。要注意字节顺序可能与 C#系统的字节顺序不一致，需要进行相应的处理。18.当读取欧姆龙 PLC 中的数组数据时，在 C#中进行解析的方法和注意事项有哪些？答：先确定数组的数据类型和长度，然后按照数据类型依次解析每个元素。注意数组在 PLC 中的存储方式和字节顺序，确保解析正确。同时，要检查响应报文的数据长度是否与数组长度匹配，避免越界访问。在解析过程中，可以使用循环结构来依次处理数组的每个元素。19.解释欧姆龙 PLC 中数据区域（如 DM 区、HR 区）的概念，以及在 C#中如何读取和写入这些区域的数据。答：DM 区（数据存储器）和 HR 区（保持继电器）是欧姆龙 PLC 中用于存储数据的不同区域。DM 区常用于存储各种数据，如工艺参数、测量值等；HR 区的数据在 PLC 断电后仍能保持。在 C#中，通过构造 FINS/TCP 协议的读、写请求报文，指定数据区域的地址和数据长度，将请求发送给 PLC 实现数据的读取和写入。20.如何处理 FINS/TCP 协议通信中数据的字节顺序（大端和小端）问题，在 C#中有哪些处理策略？答：首先要确定 PLC 采用的字节顺序。如果与 C#系统的字节顺序不一致，对于多字节数据类型，需要进行字节交换。可以在解析数据时判断字节顺序，若不一致则使用相应的方法（如交换字节位置）进行转换。在发送数据时，也需要根据 PLC 的字节顺序进行调整。FINS/TCP 协议错误处理与调试 21.列举 FINS/TCP 协议通信中常见的错误类型，并说明在 C#中如何进行错误捕获和处理。答：常见错误类型包括连接错误（如无法连接到 PLC）、通信超时、地址错误（请求的地址超出 PLC 有效范围）、命令不支持错误等。在 C#中，使用 try-catch 块捕获网络通信和协议处理过程中抛出的异常，根据异常类型和 FINS 响应码进行相应的处理。例如，记录错误信息、提示用户、尝试重新操作等。22.说明在调试 C#中的 FINS/TCP 协议通信程序时，可以使用哪些工具和方法。答：可以使用网络抓包工具（如 Wireshark）捕获 FINS/TCP 协议报文，分析报文的内容和传输情况，检查报文格式是否正确、数据是否完整。欧姆龙提供的编程软件（如 CX-Programmer）可以用于监控 PLC 的状态和数据，与程序读取的数据进行对比。在 C#程序中添加日志记录，输出通信信息、错误信息等，便于后续分析。23.当 FINS/TCP 协议通信返回的数据与预期不符时，应从哪些方面进行排查和调试？答：检查通信参数（如 IP 地址、端口号、网络地址、节点地址）是否正确；确认数据地址和数据类型是否匹配；查看 PLC 端的配置和数据状态，是否存在数据被修改等情况；检查网络连接是否正常，有无丢包、延迟等问题；还可以对比发送和接收的报文，看是否存在异常。24.在 C#中，如何记录 FINS/TCP 协议通信的详细日志，以便后续分析和调试？答：使用日志记录框架（如 NLog、Log4Net），在关键的通信步骤（如连接建立、请求发送、响应接收等）记录相关信息，包括时间、操作类型、请求和响应报文内容、错误信息等。将日志保存到文件或数据库中，方便后续查看和分析。25.如何在 C#中进行 FINS/TCP 协议通信的单元测试，以确保通信功能的正确性？答：使用单元测试框架（如 NUnit、xUnit），模拟不同的通信场景，如正常连接、读取数据、写入数据等。验证通信方法的返回值和处理结果是否符合预期，检查是否能正确处理异常情况。可以使用模拟对象来模拟 PLC 的响应，避免依赖实际的 PLC 设备。FINS/TCP 协议性能与优化 26.如何提高 C#中 FINS/TCP 协议通信的性能，有哪些具体的优化策略？答：合理设置通信参数，如减少超时时间，提高响应速度；采用批量读写数据的方式，减少通信次数；使用异步通信避免阻塞线程，提高程序的并发处理能力；优化数据解析和处理逻辑，减少不必要的计算和内存开销。还可以对网络进行优化，如使用高速稳定的网络设备。27.在高并发场景下，如何优化 C#程序与欧姆龙PLC 的 FINS/TCP 协议通信？答：使用线程池管理通信线程，避免创建过多线程导致资源耗尽；采用连接池技术，复用已经建立的连接，减少连接建立和断开的开销；对通信请求进行排队和调度，避免 PLC 处理不过来；对数据进行缓存，减少不必要的通信请求。28.说明如何减少 FINS/TCP 协议通信中的延迟，在 C#中可以采取哪些措施？答：优化网络环境，减少网络延迟，如选择高速稳定的网络；减少数据处理时间，提高程序的响应速度；采用异步通信和多线程技术，让数据处理和通信操作并行进行；合理设置通信参数，如减少超时时间。还可以对 PLC 进行优化配置，提高其处理能力。29.当需要同时与多个欧姆龙 PLC 进行FINS/TCP 协议通信时，如何优化 C#程序的设计？答：使用多线程或异步编程为每个 PLC 创建独立的通信任务，避免相互干扰；采用连接池管理多个连接，提高连接的复用率；对不同 PLC 的通信请求进行合理调度，根据 PLC 的性能和负载情况分配请求；对数据进行分类处理，提高处理效率。30.在 C#中，如何根据欧姆龙 PLC 的性能调整FINS/TCP 协议通信的频率和数据量？答：通过测试 PLC 的响应时间和处理能力，确定其最大承受的通信频率和数据量。在程序中设置可调整的参数，根据实际情况动态调整通信频率和每次传输的数据量。可以根据 PLC 的负载情况实时监测和调整，避免 PLC 过载。CIP 协议基础 31.简述 CIP 协议的概念和主要应用场景。答：CIP（Common Industrial Protocol）即通用工业协议，是一种开放的工业以太网协议，旨在实现工业自动化设备之间的互操作性和数据通信。主要应用场景包括工厂自动化生产线、过程控制、机器人控制等领域，可用于连接不同厂家的 PLC、传感器、执行器等设备，实现设备间的数据共享和协同工作。32.CIP 协议与 FINS/TCP 协议相比，有哪些特点？答：CIP 协议具有更好的开放性和通用性，支持多种网络介质（如以太网、DeviceNet、ControlNet 等），能实现不同厂家设备的互联。它采用面向对象的设计思想，将设备和数据抽象为对象，便于管理和操作。而 FINS/TCP 协议主要针对欧姆龙 PLC，在与欧姆龙设备通信时具有更好的适配性，但通用性相对较差。33.解释 CIP 协议中类、实例和属性的概念。答：在 CIP 协议中，类是对具有相似特征和行为的对象的抽象定义，如电机类、传感器类等。实例是类的具体实现，每个实例代表一个实际的设备或数据对象。属性是实例的具体特征或数据，如电机的转速、传感器的测量值等。通过类、实例和属性的组织方式，CIP 协议可以方便地对设备和数据进行管理和访问。34.CIP 协议支持哪些通信服务？答：CIP 协议支持多种通信服务，包括显性消息服务，用于实现设备间的配置、诊断和监控等操作，如读取设备的参数、设置设备的运行模式等；隐性消息服务，用于实时数据的传输，如传感器数据的采集和执行器的控制信号传输；还有对象服务，用于对 CIP 对象的创建、删除、修改等操作。35.在 C#开发中使用 CIP 协议，需要了解哪些关键的技术点？答：需要了解 CIP 协议的报文格式和通信机制，包括类、实例和属性的访问方式。掌握面向对象编程的概念，以便更好地理解和处理 CIP 对象。了解网络编程知识，如 TCP/IP 协议和 UDP 协议，因为 CIP 协议可以基于这两种协议进行通信。还需要了解相关的开发库和工具，如是否有开源的 CIP 通信库可供使用。CIP 协议报文格式与收发 36.详细描述 CIP 协议报文的基本结构。答：CIP 协议报文通常由通用报文头、CIP 数据部分组成。通用报文头包含报文的长度、命令码、状态码等信息，用于标识报文的类型和处理结果。CIP 数据部分包含具体的操作数据，如对对象的访问请求、对象的属性值等。根据不同的通信服务，CIP 数据部分的结构会有所不同。37.CIP 协议报文中的命令码和状态码分别有什么作用？答：命令码用于指示 CIP 通信中的具体操作类型，例如读取对象属性、写入对象属性、创建对象实例等。主站通过发送不同的命令码来向从站发起各种请求。状态码则是从站对主站请求的反馈，用于表明请求的处理结果，如操作成功、操作失败以及具体的失败原因（如对象不存在、权限不足等）。38.如何确定 CIP 协议报文中的数据长度字段的值？答：数据长度字段的值取决于 CIP 数据部分的实际字节数。对于不同的命令，数据长度的计算方式不同。例如，在读取对象属性的请求中，数据长度可能只包含对象的标识信息；而在写入对象属性的请求中，数据长度要包含对象标识和要写入的属性值等信息。在构造报文时，需要准确统计 CIP 数据部分的字节数并填写到数据长度字段。39.CIP 协议在 TCP 和 UDP 传输上的报文格式有什么区别？答：基于 TCP 传输时，CIP 报文会借助 TCP 的可靠传输机制，报文的头部通常包含 TCP 协议相关的信息（如源端口、目的端口、序列号等），并且 TCP 会对数据进行分段和重组，保证数据的完整传输。而基于 UDP 传输时，CIP 报文相对简洁，UDP 只提供基本的传输功能，不保证数据的可靠到达和顺序性，所以 UDP 报文中的头部信息较少，主要包含源端口、目的端口、长度和校验和等。40.在 C#中，如何建立与支持 CIP 协议设备的连接（分别考虑 TCP 和 UDP）？答：若使用 TCP 连接，在 C#中可使用 TcpClient 类，指定设备的 IP 地址和 CIP 协议使用的 TCP 端口号，调用 Connect 方法建立连接。若使用 UDP 连接，使用 UdpClient 类，可通过 Connect 方法指定目标设备的 IP 地址和端口，或者直接使用 Send 方法向指定地址和端口发送数据来开始通信。41.描述在 C#中发送 CIP 协议请求报文的步骤。答：首先，根据要执行的操作确定命令码。然后，按照 CIP 协议规范构造 CIP 数据部分，包含相关的对象信息、属性信息等。接着，将通用报文头和 CIP 数据部分组合成完整的报文。最后，使用已建立的网络连接（TCP 或 UDP）将报文发送给目标设备。42.说明在 C#中接收 CIP 协议响应报文的机制以及如何处理不同状态码。答：使用相应的网络接收方法（如 TcpClient 的 GetStream 方法获取网络流并读取数据，或 UdpClient 的 Receive 方法）接收响应报文。接收到报文后，先解析通用报文头获取状态码。如果状态码表示操作成功，继续解析 CIP 数据部分获取所需的数据；如果状态码表示操作失败，根据具体的状态码含义进行相应处理，如记录错误信息、提示用户、重新发送请求等。43.当 CIP 协议通信出现丢包或超时情况时，在C#中应如何处理？答：对于丢包情况，如果使用 TCP 连接，TCP 本身的重传机制会尽量保证数据的完整接收，但仍可在应用层进行一些额外的检查，如设置接收数据的超时时间，若超时未收到完整数据则认为可能丢包，可重新发送请求。对于 UDP 连接，由于其不可靠性，需要在应用层实现确认和重传机制，发送数据后等待接收方的确认信息，若未收到则重新发送。对于超时情况，捕获超时异常，记录相关信息，尝试重新发送请求，设置合理的重发次数和重发间隔。44.如何在 C#中处理 CIP 协议通信中的连接中断问题并进行重连操作？答：捕获连接中断异常（如 SocketException），关闭当前的网络连接对象。记录连接中断的时间和相关信息。之后，尝试重新建立连接，可设置重连次数和重连间隔时间。在重连前，检查网络环境是否正常、目标设备是否可用等。如果多次重连失败，可通过报警等方式通知相关人员进行排查。CIP 协议数据格式解析 45.解释 CIP 协议中对象数据的表示和存储方式。答：CIP 协议采用面向对象的方式表示数据，将设备和数据抽象为对象。每个对象有其唯一的类标识和实例标识。对象的数据以属性的形式存储，属性有不同的数据类型（如整数、浮点数、布尔值等）。这些对象和属性的数据按照一定的格式存储在设备的内存中，通过 CIP 协议可以对其进行访问和操作。46.在 C#中，如何将从 CIP 协议响应报文中读取的对象数据解析为具体的数据类型？答：首先根据 CIP 协议规范确定对象属性的数据类型。对于基本数据类型（如整数、浮点数），根据字节顺序和数据类型的字节长度，使用 BitConverter 等类进行转换。对于复杂数据类型（如结构体、数组），需要按照数据结构的定义依次解析每个成员。同时要注意字节顺序可能与 C#系统的字节顺序不一致，可能需要进行字节交换处理。47.当读取 CIP 设备中的数组数据时，在 C#中进行解析的方法和注意事项有哪些？答：先确定数组的数据类型和长度。根据 CIP 报文的格式，找到数组数据的起始位置。然后按照数据类型依次解析数组的每个元素。注意事项包括要确认字节顺序，确保解析的元素顺序正确；检查报文的数据长度是否与数组长度匹配，避免越界访问；对于多维数组，要按照其存储方式（如行优先或列优先）进行正确解析。48.CIP 协议支持的数据类型与 C#中的数据类型如何对应和转换？答：CIP 协议支持的基本数据类型如布尔型对应 C#中的 bool 类型；无符号 8 位整数对应 C#中的 byte 类型；有符号 16 位整数对应 C#中的 short 类型；单精度浮点数对应 C#中的 float 类型等。在转换时，要注意字节顺序和数据范围的匹配。对于复杂数据类型，需要根据具体的结构定义进行相应的转换和解析。49.如何处理 CIP 协议通信中不同字节顺序（大端和小端）的数据，在 C#中实现转换？答：首先确定设备采用的字节顺序。如果与 C#系统的字节顺序不一致，对于多字节数据类型，在读取或写入数据时进行字节交换。在 C#中，可以使用 Array.Reverse 方法对字节数组进行反转操作来实现字节顺序的转换。例如，在读取一个 16 位整数时，如果字节顺序不一致，读取字节数组后使用 Array.Reverse 反转字节顺序，再使用 BitConverter.ToInt16 进行转换。CIP 协议综合应用与发展 50.请举例说明如何在 C#中结合 FINS/TCP 协议和 CIP 协议实现一个复杂的工业自动化监控系统。答：在一个复杂的工业自动化监控系统中，可能同时存在欧姆龙 PLC（支持 FINS/TCP 协议）和其他厂家支持 CIP 协议的设备。在 C#中，首先创建不同的通信模块，一个模块用于处理与欧姆龙 PLC 的 FINS/TCP 通信，另一个模块用于处理与支持 CIP 协议设备的通信。通过 FINS/TCP 模块读取欧姆龙 PLC 中的生产数据（如设备运行状态、产量等），通过 CIP 模块读取其他设备的数据（如传感器的测量值、机器人的位置信息等）。将这些数据汇总到 C#程序中进行统一处理和分析，例如进行数据的统计、趋势分析等。然后根据分析结果，通过相应的协议模块向设备发送控制指令，实现对整个工业生产过程的监控和控制。同时，可以将数据存储到数据库中，以便后续的查询和报表生成。还可以开发一个可视化界面，将数据以图表、表格等形式展示给操作人员，方便他们实时了解生产情况。
