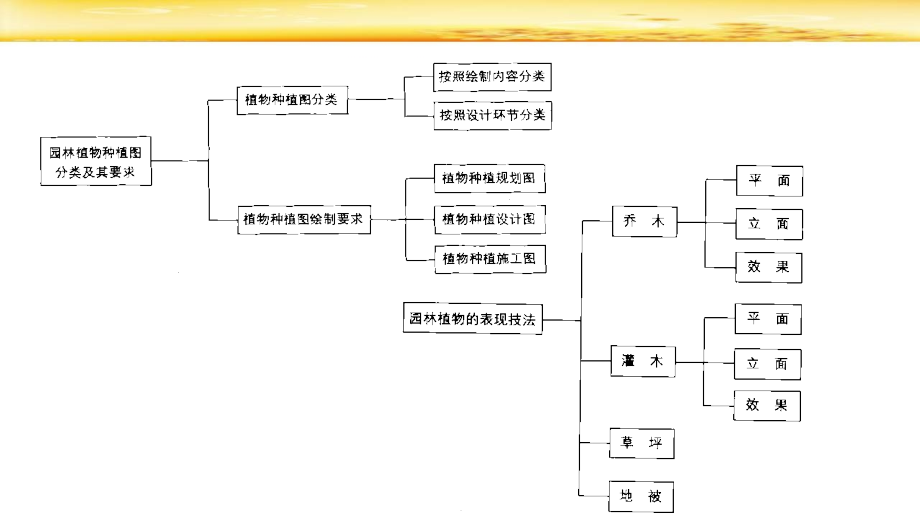

单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,第一章 园林植物设计图纸表现,第一节 园林植物种植图分类及其要求,一、植物,种植图,分类,（,1,）按照,表现内容及形式进行分类,平面图,立面图,剖面图 断面图,透视,效果图,1,平面图,平面,投影,表现,植物,的,种植,位置、,规格,植物种植平面图,2,立面,图,正,立面,投影 侧立面,投影,表现,植物之间的水平距离和垂直高度。,3,剖面图、断面,图,用一垂直,的,平面对整个,植物,景观或某,一局部进行,剖切，并,将,观察者和,这一平面之间的部分去,掉，如果绘制剖切断面及剩余,部分的投影，则,称为剖面图；如果仅绘制剖切,断面的投影，则称为断面图,。,3,剖面图、断面图,表现植物景观的相对位置，垂直高度，以及植物与地形等其他构件要素的组合情况。,3,剖面图、断面图,4,透视,效果图,一点透视、两,点,透视、三,点,透视,表现,植物景观,的立体观赏,效果，分为总体,鸟瞰图和,局部透视效果图。,（二）按照对应设计环节进行分类,二、植物种植图绘制要求,首先,图纸要规范，应按照制图国家标准,(,房屋建筑制图统一标准,、,总图制图标准,、,建筑制图标准,以及,风景园林图例图示标准,等,),绘制图纸，图线、图例、标注等应符合规范要求。其次内容要全面，标准的植物种植平面团中必须注明图名，绘制指北针、比例尺，列出图例表，并添加必要的文字说明。另外绘制时要注意图纸表述的精度和深度应与对应设计环节及甲方的具体要求相符。,（一）植物种植规划图,植物,种植规划图的目的在于,标示植物分区布局情况,，所以植物种植规划图仅绘制出植物组团的轮廓线，并利用图例或者符号区分常绿针叶植物、阔叶植物、花卉、草坪、地被等植物类型，一般无须标注每一株植物的规格和具体种植点的位置。植物种植规划图绘制应包含以下内容：,(1),图名、指北针、比例、比例尺。,(2),图例表：包括序号、图例、图例名称,(,常绿针叶植物、阔叶植物、,花卉等）,(3),设计说明：植物配置的依据、方法、形式等。,(4),植物种植规划平面团：绘制植物组团的平面投影、,(5),植物群落效果图、剖面图或者断面图等。,（二）植物种植设计图,植物,种植设计图需要利用图例区分各种不同植物，并绘制出,植物种植点的位置、植物规格,等。植物种植设计图绘制应包含以下内容：,(1),图名、指北针、比例、比例尺、图例表。,(2),设计说明：包括植物配置的依据、方法、形式等。,(3),植物表：包括序号、中文名称、拉丁学名、图例、,规格（冠幅,种植,面积）、,种植密度、,其他（如,观货特性、树形要求,等）、,备注。并绘制出植物种植点的位置,(4),植物种植设计平面团：利用图例,标示植物,的种类、规格、种植点的位置以及与其他构景要素的关系。,(5),植物群落剖面图或者断面图。,(6),植物群落效果图：表现植物的形态特征，以及植物群落的景观效果。,在,绘制植物种植设计固的时候，一定要注意在图中标注植物种植点位置，植物图例的大小应该按照比例绘制，图例数量与实际栽植植物的数量要一致,。,（,三）植物,种植施工图,植物,种植施工图是园林绿化施工、工程预,(,决,),算编制、工程施工监理和验收的依据，并且对于施工组织、管理以及后期的养护都起着重要的指导作用。,植物种植施工图绘制应包含以下内容：,(1),图名、比例、比例尺、指北针。,(2),植物表：包括序号、中文名称、拉丁学名、图例、规格,(,冠幅、胸径、种植面积,),、种植密度、苗木来源、植物栽植及养护管理的具体要求、备注。,(3),施工说明：对于选苗、定点放线、栽植和养护管理等方面的要求,进行详细,说明。,(4),植物种植施工平面团：利用图例区分植物种类利用尺寸标注或者施工放线网格确定植物种植点的位置,规则式栽植需要标注出株间距、行间距以及端点植物的坐标或与参照物之间的距离：自然式栽植往往借助坐标网格定位。,(5),植物种植施工详图：根据需要，将总平面团划分为若干区段，使用放大的比例尺分别绘制每一区段的种植平面团，绘制要求同施工总平面团。为了读图方便应该同时提供一张索引图，说明总图到详图的划分情况。,(6),文字标注：利用引线标注每一组植物的种类、组合方式、规格、数量,(,或者面积,),。,(7),植物种植剖面图或断面图。,此外，对于种植层次较为复杂的区域应该绘制分层种植施工图，即分别绘制上层乔木的种植施工图和中下层灌木地被等的种植施工图，其绘制要求同上,第二节 园林植物的表现技法,1996,年,3,月起实施的,风景园林图例图示标准,对植物的平面及立面表现方法作了规定和说明，纸表现中应参照“标准”的要求和方法执行，并应根据植物的形态特征确定相应的植物图例或图示。作为设计师除了要掌握植物的绘制方法，还应拥有一套专用植物国库,(,平面、立面、效果,),，以便在设计过程中选用。,
