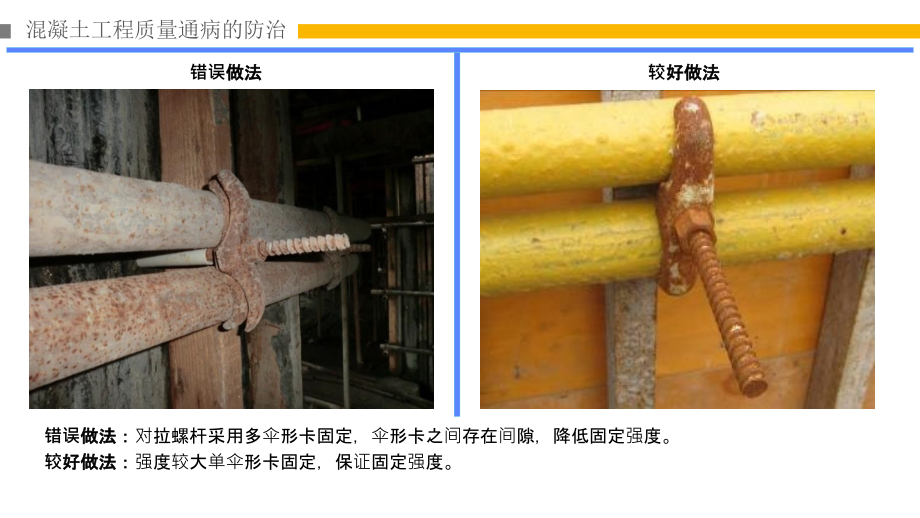

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,建筑施工质量、技能培训,培训机构：安全环保生产部,混凝土工程质量通病的防治,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,对拉螺杆采用多伞形卡固定，伞形卡之间存在间隙，降低固定强度。,较好做法：,强度较大单伞形卡固定，保证固定强度。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,结构梁采用步步紧加固，强度不足；墙梁结合部形成受力断面，结合部易出现错台现象。,较好做法：,墙梁结合部采用梁侧木方压过模板拼缝位置，保证受力刚度。梁测木方采用定型模具加固，,保证上侧木方受力刚度。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,內排架无扫地杆，內排架无有效抗变形能力。,较好做法：,离楼板,1520cm,设置双向扫地杆，强化內排架抗变形能力。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,顶板次龙骨平放且间距较大，模板易变形。,较好做法：,顶板次龙骨木方全部立方，次龙骨间距不大于,30cm,。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,层高,2.9m,范围内侧采用四道水平杆加固，剪力墙模板受力刚度不足。,较好做法：,层高,2900mm,及以下的墙柱最少设置,5,排对拉螺杆，层高,29003200mm,的墙柱必须设,6,排，自下而上第一,排螺杆离地,200mm,，一、二排间距,450mm,，二、三排间距,450mm,，最上道距顶板,300mm,，其余均,分，模板根部应进行水平加固，转角部位的对拉螺栓距阴角,200mm,。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,梁底使用木方平放进行应力传递，传递到满堂架立杆上，刚度不满足要求，易造成梁下弯变形。,较好做法：,梁底使用钢管进行压力传递，并设置梁双立杆独立支撑，保证足够的刚度把应力传递给梁侧边的两根立,杆上，保证脚手架支撑系统的稳定性。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,层高,2.9m,范围内侧采用四道水平杆加固，剪力墙模板受力刚度不足。,较好做法：,层高,2900mm,及以下的墙柱最少设置,5,排对拉螺杆，层高,29003200mm,的墙柱必须设,6,排，自下而上第一,排螺杆离地,200mm,，一、二排间距,450mm,，二、三排间距,450mm,，最上道距顶板,300mm,，其余均,分，模板根部应进行水平加固，转角部位的对拉螺栓距阴角,200mm,。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,板底木方交接部位无主龙骨进行支撑，造成此部位形成受力真空部位，无有效支撑力，易造成板底变形。,较好做法：,合理进行板底支撑木方的排版，保证次木方间距不小于,20CM,，对主楞排版需注意次木方交接区域，尽,量把主楞排在此区域，对次木方端部进行支撑，保证教授叫支撑的稳定性，避免后期楼板变形。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,施工用钢模堆放杂乱，未按照规范要求堆放，影响钢模质量，间接造成现浇面成型质量存在缺陷。,较好做法：,在施工现场钢模存放区域应该专门设置，其次钢模存放应该竖向放置，设置专门的钢模摆放支架，,保证不破坏钢模的整体性。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,钢模施工中，梁和墙交接部位采用泡沫板、模板进行混凝土浇筑封堵，易形成施工冷缝、断面，影响后,期结构安全。,较好做法：,在此部位建议采用钢丝瓦片进行封堵，保证结构的整体性。,混凝土工程质量通病的防治,错误做法,较好做法,错误做法：,钢模施工中，大钢模和阴阳角模固定采用伞形卡进行固定，不能达到固定要求，且固定间距过大，易,造成阴阳角部变形。,较好做法：,大钢模和阴阳角模部位的连接固定应采用配套的固定连接件，保证连接刚度满足要求，保证现浇结构的,成型质量。,培训结束，感谢观看,培训机构：安全环保生产部,混凝土工程质量通病的防治,
