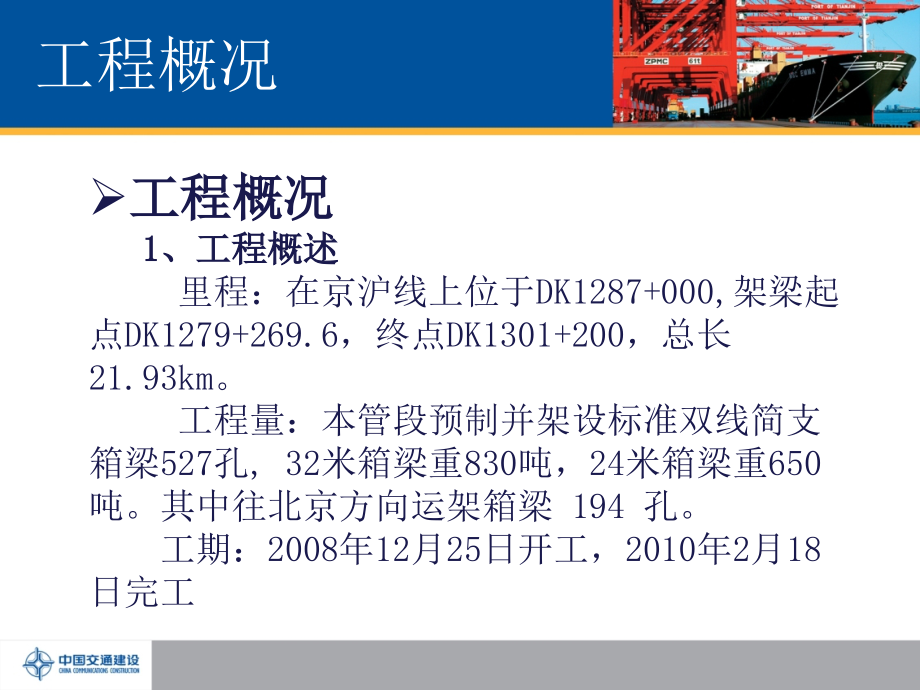

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,箱梁架设安全培训,工程概况,工程概况,1、工程概述,里程：在京沪线上位于DK1287+000,架梁起点DK1279+269.6，终点DK1301+200，总长21.93km。,工程量：本管段预制并架设标准双线简支箱梁527孔,32米箱梁重830吨，24米箱梁重650吨。其中往北京方向运架箱梁 194 孔。,工期：2008年12月25日开工，2010年2月18日完工,工程概况,2、,施工工艺,箱梁运架工艺,流程图,工程概况,箱梁架设实操过程,3.施工难点,本架梁管段的特殊桥梁较多，过提篮拱、,系杆拱桥这种工作要重复6次。,由于梁型关系，架梁顺序要求严格，架桥,机架梁中间出现24m-32m、32m-24m变跨58,次，而且有14次通过连续梁桥。,箱梁架设沿线共有 15 处10千伏至500千,伏的高压电线，影响施工安全。,工程概况,工程概况,设备性能,900吨搬运梁机,工况技术指标,空载提升速度,0-1.5m/min,满载提升速度,0-0.5m/min,满载走行速度,0-17m/min,空载走行速度,0-35m/min,运梁车,主要参数,工程概况,空载运行速度,10km/h,重载运行速度,5km/h,运梁车净重,292,吨,轮胎总数,64,个,对地压强,5.6,公斤/平方厘米,总长度(驾驶室位于纵向位置上),41350,毫米,总长度（含驾驶室）,39.5米,总长度(驾驶室位于横向位置上)约,37500,毫米,空载运梁车高度（包括驮梁小车支撑座）,3350,毫米,工程概况,900T架桥机,主要参数,外形尺寸：长度,73920mm,外形尺寸：宽度,17800mm,外形尺寸：高度,13480mm,起吊行程,7250mm,运行速度(架桥机自行过孔速度),3.0m/min,后腿轮距,5900mm,前行支腿轮距,4920mm,前腿轮距,5229mm,小车负载移动速度,0,3m/min,小车空载移动速度,0,6m/min,负载起吊/下降速度,0-0,5m/min,空载起吊/下降速度,01m/min,一般性安全要求,1、新进场的人员必须经过安全环保部的岗前安全教育和安全技,术交底，否则不得上岗，一经发现，清离出场。,2、,机组人员必须经过体检合格并经过架桥机操作运行的技术培,训，熟悉和本岗位有关的操作要领及所有的安全注意项。,3、,司机、起重指挥、电工必须取得国家规定的操作证后方可上岗。,4、进入施工现场，必须正确佩戴安全帽，按规定统一服装。严,禁穿拖鞋、穿短裤、背心；禁止赤膊上岗作业。,一般性安全要求,6、施工现场用电必须遵守安全用电管理制度，非,电工严禁操作。,7、如果现场气割用的氧气瓶和乙炔瓶，瓶间必须保持,5米以上的距离，两者距明火之间的距离必须保持,在10米以上。,8、严禁酒后（指喝酒4个小时以内）作业或在施工现,场喝酒。,9、必须爱护现场的安全标志牌、安全设施，不得随意,变动。,一般性安全要求,5、夜间施工要保证有足够的照明，,施工人员必须穿反,光衣，,严禁在施工现场睡觉。,10、必须在规定的时间内对安全环保部下发,的“安全监察通知书”所描述的安全隐,患进行整改，否则予以处罚。,11、必须服从现场安全管理人员的管理，否,则予以处罚。,12、作业前必须严格认真交接班,。,13、作业前必须进行班前安全喊话。,一般性安全要求,一般性安全要求,14、高空作业人员,定期进行体格检查。,系安全带（速差保护,器）、戴安全帽、,穿防滑鞋。,15、,严格按操作规程操作,安全控制要点-搬运梁机,搬运梁机搬梁行走,作业前应对机械结构连接部件进行检查；检查起重刹车、液压系统、钢丝绳、吊具是否良好,行走时，前后要有人跟车监护,且与,搬运梁机保持一定安全距离，,并佩带对讲机与驾驶人员保持联络,确保搬运梁车行走时路面没障砠物及吊物下面没人通过,安全监护点-运梁车,运梁车运梁,梁要放正,安全监护点-运梁车,运梁车运梁行走,行走时，前后要有人跟车监护，并与梁车保持一定的距离(5到10米),监护人员不得在车辆行驶时上下运梁车，或坐在运梁车上面，防止人员坠落.,确保运梁车行走时不偏,离桥面中心线20cm,当桥面有障碍物时,必须 停车,等待障碍物清理后方可通过。,遇到对面行走的行人，要劝告行人往防撞墙钢筋外侧站，等运梁车通过后方可行走。,前后有人监护,安全监护点-运梁车,运梁车运梁,运梁车将靠近“O型支腿”时提前减速,点动对位，并提前在距离“O”型支腿50cm的位置摆放木楔，以防止运梁车滑移,避免箱梁与架桥机碰撞.,运梁车在停车状态下必须要把,辅助液压支腿伸出,木楔,液压支腿,用卷扬机拖拉钢轨，必须有人监护钢轨的纵移过程，并与卷扬机操作人员配合好，防止钢轨刮碰桥面，使钢轨纵移受阻，进而造成钢丝绳转向滑轮被拉断；,开动卷扬机铺设钢轨时，除了现场作业人员其他人员必须往桥面中心地带靠，不得在钢丝绳外侧逗留，防止发生意外。,安全控制要点,站在桥面靠中心处,监护人员,桥面钢轨铺设，有空隙的地方要垫钢板橡胶垫块或河砂；,路轨摆放要中心，且与后支腿轮距一致，以免发生啃轨现象,安全控制要点,桥机过孔时要注意:,安全控制要点,辅助支腿拖链工况,摆正后的路轨是否发生偏移,防止反扣论与下导梁 刮碰和阻止,“O”型支腿临近梁端80CM时要及时告知操作员点动向前,反扣轮,80CM,桥机行走好后,后支腿（O型支腿）下面要垫塞,枕木，保持桥机处于水平状态,安全控制要点,安全控制要点,下导梁行走时,导梁上不可站人,作业前要检查吊具是否完好,反扣轮的工况及导梁 高低水平度(特别是第一步),导梁过孔,导梁上吊耳、卡环、钢丝绳,架桥机待架状态时,前肢腿要锚固,导梁支腿要锚固,前肢腿要保持垂直,桥机整体坡度要在允许,范围内,安全控制要点,锚固好支腿,观察垂直度的水平尺,安全监护点,喂梁过程,指挥员监控架桥机起吊小,车和运梁车移梁小车的同步性,监控卷扬机钢丝绳行走工况,刹车系统、小车行走导链,统一专人指挥,作业前要进行试吊,坡度大时要用木楔塞住桥机上小车行走轮及运梁车上的行走小车,桥机后小车喂梁临近前支腿近80厘米时监控人员要提前向总指挥及操作员报数,以免箱梁与前支腿碰撞.,喂梁中,监控人员,安全监护点,架桥机过拱桥,用运梁车驮运时，运梁车行走速度要慢且平稳,运梁车上桥机要捆绑稳固,过拱桥时，必须有专人,进行监护（上部、两,侧，前后）,高空作业安全控制点,高空作业安全控制点,墩身顶部从事作业活动,应事先在墩身顶部架桥机支腿,下横梁上部拉好安全水平钢丝,绳或在墩身顶部四周安装活动安全栏杆并拉设垂直安全网,作业人员系上速差保护器，速,差保护器挂钩套在安全水平绳,上，防止作业人员坠落,上述两项措施可同时采用,安全水平钢丝绳绳,速差保护器,防护栏杆和安全立网,高空作业安全控制点,作业人员从箱梁桥面上下架桥机前支腿底部（即墩身顶部）时，应设施上下爬梯，爬梯上部应与桥面固定作业人员系好速差保护器,墩顶上的工作洞要用铁网盖好,作业人员系好速差保护器,从箱梁桥面上下架桥机前支腿底部,速差保护器,爬梯,铁丝网,高空作业安全控制点,架桥桥后面两片梁要安装防护网,桥面有工作洞必须及时用木板遮盖,高空作业安全控制点,在临边端,安装安全防护拦杆。,或：,拉好安全警示带，,作业人员严禁跨越,。,防护拦杆,警示带,高空作业安全控制点,临边作业要系好安全地带,桥面上建筑及生活垃圾要收集处理,不可往桥下乱扔.,高空作业安全控制点,跨公路、民房密集区,或既有线段架设,已架设的箱梁两侧必须,拉好防护栏和防护网,设置安全警示 标志,高空作业安全控制点,跨公路、民房密集区,或既有线段架设,在作业区内拉警示带,并派,专人看护,疏散作业区内人群,申请临时交通管制,外电防护,外电防护,架桥机是一个大导体，一方面箱梁架设前应,进行安全距离复测。不够距离，必须改迁 或临时停电申请。,架桥机要与墩身接地系 统连接,。,安全距离(m)1 10 35 110 220 330 500沿垂直方向 1.5 3.0 4.0 5.0 6.0 7.0 8.5沿水平方向 1.5 2.0 3.5 4.0 6.0 7.0 8.5,架桥机与架空线及路边蛙的最小安全距离（JGJ46-2005),电压(kv),接在墩身上架桥机地线,恶劣天气下安全控制,恶劣天气下安全控制,在寒潮期间，如有雨雪或结冰情况，桥,面比较滑，必须做好运梁车的防滑措施，在运梁车前后轮胎系好防滑链，控制车速。,对现场使用的立梯、扶梯、斜梯、通道、工作面等敷设或绑扎草索或土工布，做好防滑工作。,寒潮天气,恶劣天气下安全控制,大风天气，在6级(含6级)风以上，必须停止,作业；11级风以上架设一片梁后，,不要解开吊具，使架桥机与梁形成,一个整体。,其它设施拉好风缆等防风措施,。,大风天气,暴雨天气,必须停止施工,恶劣天气下安全控制,夜间施工,现场照明必须满足施,工要求,作业人员必须穿戴夜间,反光衣,夜间反光衣,其它安全控制点和安全程序,其它安全控制要点和安全程序,禁止在载荷悬吊的情况下操作人员离开,工作人员一旦发现其他人有危险，必须紧急制动,架设过程中必须保证主梁的水平度,禁止同时操作多项动作,架桥机发现异常或部件损坏，必须停机,作业前必须严格认真交接班，并做好记录,班前安全喊话，并做好记录,信号必须约定和统一，并符合标准,危险源及应急预案,重大危险源控制及事故应急预案,重大危险源控制,见另案处理,事故应急预案,见另案处理,运架梁安全培训,祝各位同事身体安康！,谢 谢！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
