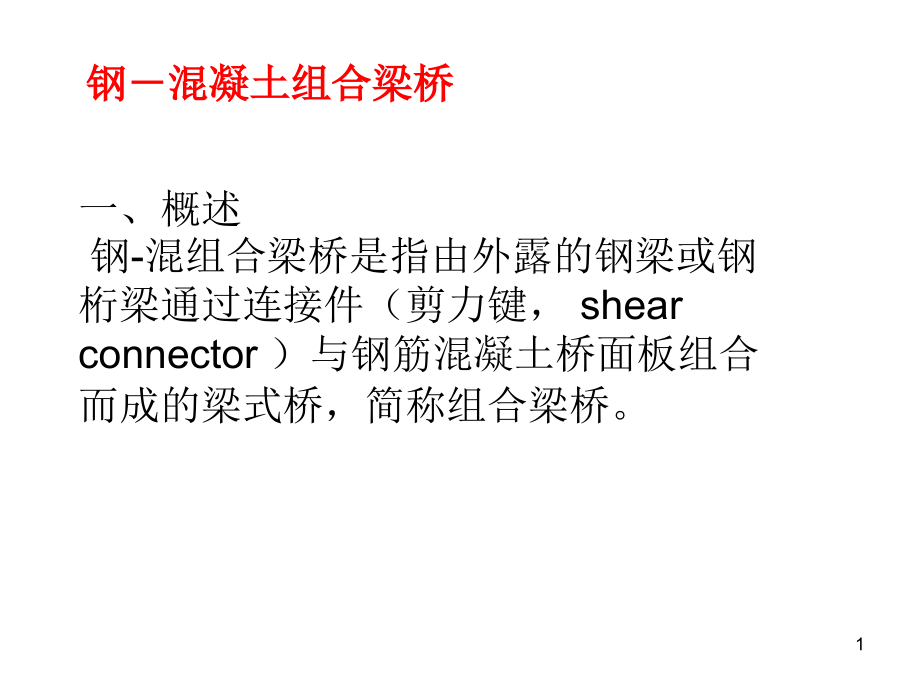

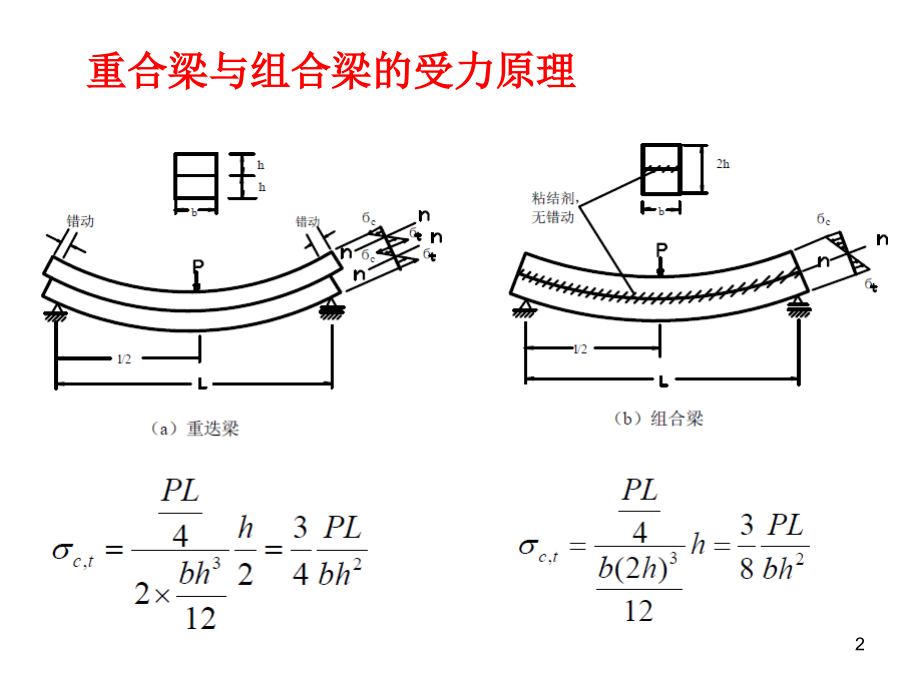

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢混凝土组合梁桥,一、概述,钢,-,混组合梁桥是指由外露的钢梁或钢桁梁通过连接件（剪力键，,shear connector,）与钢筋混凝土桥面板组合而成的梁式桥，简称组合梁桥。,1,重合梁与组合梁的受力原理,2,组合连续梁桥的在设计中需要认真考虑以下几个因素：,中支点负弯矩区段，混凝土翼板受拉；,中支点截面弯矩、剪力都最大，受力复杂；,中支点梁段的钢梁受压存在着稳定问题,3,组合梁构造,钢梁：工字形和箱形,混凝土桥面板,剪力键（亦称为连接件）,4,工字形钢梁与钢板梁组合梁,5,钢箱梁,组合箱梁截面形式,6,7,2.,混凝土桥面板,（,1,）现浇混凝土板,现浇混凝土板组合,8,3.,剪力键,剪力键又称为连接键，设在钢梁上翼缘的顶面，其主要作用是承受钢梁和混凝土翼缘板之间界面上的纵向剪力，抵抗两者之间的相对滑移，保证混凝土桥面板与钢梁共同作用。,桥梁工程中常用的有栓钉剪力键、弯筋剪力键和槽钢剪力键,9,例题,4,4,图示为一桥面净空为净,7,附,20.75m,人行道的钢筋混凝土,T,梁桥，共设五根主梁。试求荷载位于支点处时,1,号梁和,2,号梁影响线。,10,11,
