工具钢金相组织.ppt

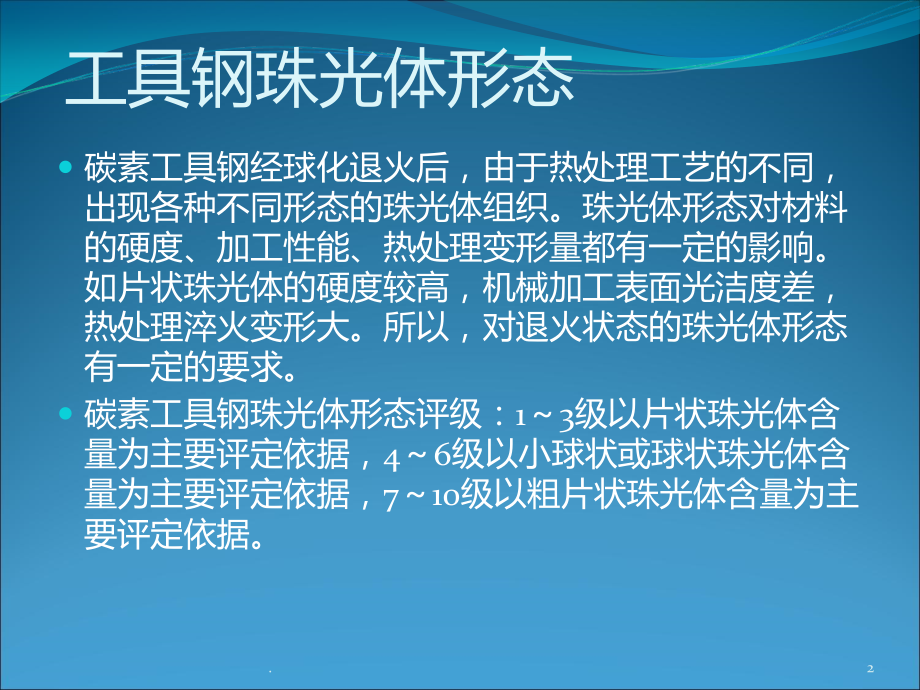

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,工具钢的金相组织,金相分析技术之第十四讲,1,.,工具钢珠光体形态,碳素工具钢经球化退火后，由于热处理工艺的不同，出现各种不同形态的珠光体组织。珠光体形态对材料的硬度、加工性能、热处理变形量都有一定的影响。如片状珠光体的硬度较高，机械加工表面光洁度差，热处理淬火变形大。所以，对退火状态的珠光体形态有一定的要求。,碳素工具钢珠光体形态评级：13级以片状珠光体含量为主要评定依据，46级以小球状或球状珠光体含量为主要评定依据，710级以粗片状珠光体含量为主要评定依据。,2,.,500 细片状珠光体含量占60%，其余为点状或小球状珠光体。评定级别为1级。,3,.,500 细片状珠光体含量占3040%，其余为小球状珠光体或点状珠光体。评定级别为2级。,4,.,500 细片状珠光体含量占10%左右，其余为点状或小球状珠光体。评定级别为3级。,5,.,500 小球状珠光体占50%，其余为球状珠光体。评定级别为4级。,6,.,500 球状珠光体占70%，其余为小球状珠光体。评定级别为5级。,7,.,500 球状珠光体占90%，其余为小球状珠光体。评定级别为6级。,8,.,500 粗片状珠光体占10%，其余为球状或小球状珠光体。评定级别为7级。,9,.,500 粗片状珠光体占30%，其余为球状或小球状珠光体。评定级别为8级。,10,.,500 粗片状珠光体占60%，其余为球状或小球状珠光体。评定级别为9级。,11,.,500 粗片状珠光体占90%，其余为球状珠光体。评定级别为10级。,12,.,碳素工具钢网状碳化物评级,热压力加工（锻造）和冷却速度过小，碳化物将沿着奥氏体晶界析出。网状碳化物增加钢的脆性，使钢的机械性能大大降低。网状碳化物在一般球化退火或淬火过程中不能消除，必须采用高温正火才能消除。,网状碳化物一般在正常淬火和低温回火时能清楚观察到。,一般要求钢材不能有完整的网状渗碳体存在，即网状级别应3级。,13,.,500 浸蚀剂4%硝酸酒精溶液。,粒状碳化物均匀分布，评定级别为1级。,14,.,500 粒状碳化物均匀分布，有少量碳化物呈线段状。评定级别为2级。,15,.,500 断续碳化物形成半网趋势。评定级别为3级。,16,.,500 断续碳化物呈不完全封闭的网状。评定级别为4级。,17,.,500 断续碳化物呈封闭的网状。评定级别为5级。,18,.,马氏体针叶长度评级,随着淬火温度的高低和保温时间的长短，马氏体针叶长度有所不同。加热温度越高，保温时间越长，马氏体的针叶越大。粗大的马氏体表明淬火时过热，它使钢的机械性能变坏。,马氏体针叶长度应在淬火状态下检验，回火后马氏体的针叶则不易识别。,钢材淬火后要求有细小的马氏体，高碳钢刀具一般要求马氏体针叶长度2级。,19,.,500 细针状马氏体，针的长度1.5mm。评定级别为1级。,20,.,500 细针状马氏体，针叶长度为1.52.5mm。评定级别为2级。,21,.,500 针状马氏体，针叶长度为2.54mm。评定级别为3级。,22,.,500 针状马氏体，针叶的长度为46mm。评定级别为4级。,23,.,500 粗针状马氏体，马氏体的针叶长度为68mm。评定级别为5级。,24,.,500 粗针状马氏体，针叶长度为812mm。评定级别为6级。,25,.,500 粗针状马氏体，针叶长度为1216mm。评定级别为7级。,26,.,500 粗针状马氏体，针叶长度为1625mm。评定级别为8级。,27,.,500 粗针状马氏体，针叶长度为2550mm。评定级别为9级。,28,.,500 粗针状马氏体，针叶长度为50mm。评定级别为10级。,29,.,碳素工具钢淬火后屈氏体含量的评定,用高碳钢制成的工具，一般要求刃部必须完全淬透，以保证刀具具有高硬度和耐磨性。但是，在较大的截面处不可能完全淬透，并为了保证其具有一定的韧性，所以，允许存在一定数量的屈氏体。,屈氏体数量的评定可用目测法、面积法、重量法 等进行测定。,屈氏体，在淬火的状态下进行测量观察，比较清晰。,30,.,500 屈氏体含量占4%，基体为淬火马氏体（没有显示出来）。,31,.,500 屈氏体含量为10%。,32,.,500 屈氏体含量为25%。,33,.,500 屈氏体的含量为75%。,34,.,500 屈氏体的含量为85%。,35,.,500 屈氏体的含量为100%。,36,.,T7A、T12A钢热轧、锻造、退火状态下的组织,T7A、T12A分别是平均含碳量为0.7%和1.2%的高级优质碳素工具钢。是碳素工具钢中的两种比较典型的钢种。T7A钢是亚共析钢，成分接近共析钢成分。T12A是过共析钢。,碳素工具钢的使用不仅要了解其淬火前、后的组织形貌，还要了解其原材料的组织形态。,37,.,500 4%硝酸酒精浸蚀。T7A热轧组织，片状珠光体和少量铁素体。对机械加工和热处理不利，必须进行球化退火。,38,.,500 4%苦味酸酒精浸蚀，T7A正常退火状态组织，由于含碳量低于共析钢成分，退火总有一定的片状珠光体。采用循环退火可使球化效果更好。,39,.,500 4%苦味酸酒精浸蚀。T12A热轧状态组织。为片状珠光体和网状碳化物。热轧未经球化退火，硬度高机械加工性能差，淬火容易变形或过热，必须经球化退火才能使用。,40,.,500 T12A 4%硝酸酒精浸蚀。锻造后缓冷，组织为片状珠光体和网状碳化物。必须消除网状碳化物和球化处理后才能使用。,41,.,500 4%苦味酸酒精浸蚀。T12A退火组织。780保温3小时后炉冷。球状珠光体。由于保温时间短，有很多点状珠光体。,42,.,500 4%苦味酸酒精浸蚀。T12A 850保温3小时后炉冷，淬火温度过高，产生了片状珠光体。,43,.,T7、T10、T11钢的淬火和淬火-回火组织,碳素工具钢淬火后，需要进行低温回火处理。回火温度一般在200稍下。保温时间30分钟左右，得到回火马氏体组织，并且，有一定数量的碳化物。硬度在HRC62HRC64左右。,44,.,500 T7钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为780，160硝盐保温2分钟后空冷。,45,.,500 T7钢，淬火组织-回火组织。170回火保温1小时。为回火马氏体和少量的碳化物。含碳量低韧性较好。,46,.,500 T10钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为780，160硝盐保温2分钟后空冷,47,.,500 T10钢，淬火组织-回火组织。170回火保温1小时。组织为回火马氏体和少量的碳化物。,48,.,500 T10钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为820，170硝盐保温4分钟后空冷,49,.,500 T10钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为820，170硝盐保温1分钟后空冷,50,.,500 T10钢淬火组织。针状回火马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为820，170硝盐保温1分钟，220 硝盐中停留15分钟，后空冷,51,.,500 T11Cu钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为780，水中冷却。,52,.,500 T11Cu钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为780，160170 硝盐中停留2分钟后空冷。,53,.,500 T11Cu钢淬火-回火组织。针状回火马氏体、碳化物。淬火工艺为780水冷，180 回火。,54,.,500 T12钢淬火组织。针状马氏体、碳化物及残余奥氏体。为正常淬火组织。淬火工艺为780，160 硝盐中停留2分钟后空冷。,55,.,500 T12钢淬火组织。粗针状马氏体、碳化物及残余奥氏体。淬火工艺为830，水冷。,56,.,500 T12钢淬火组织。粗针状马氏体、碳化物及残余奥氏体。淬火工艺为830，160 硝盐中停留2分钟后空冷。,57,.,500 T12钢淬火-回火组织。回火马氏体、碳化物及。淬火工艺为830，160 硝盐中停留2分钟后空冷，回火180保温1.5小时。,58,.,500 T12钢淬火-回火组织。淬火马氏体、回火马氏体、碳化物及。淬火工艺为830，160 硝盐中停留2分钟后空冷，回火180保温30分钟。回火保温时间短。,59,.,500 T12钢，球化退火不均匀组织。有球状和粗大棱角状碳化物。,60,.,500 T12钢，球化退火不均匀组织。有球状、片状珠光体和粗大棱角状碳化物。过热标志。,61,.,500 T12钢，网状碳化物。淬火马氏体和网状碳化物。,62,.,500 T12钢，过烧组织。粗大马氏体和沿晶界分布的裂纹。,63,.,500 T12钢，碳化物不均匀组织。淬火-回火。回火马氏体和堆积碳化物。,64,.,500 T12钢，石墨碳组织。未浸蚀。,65,.,500 T12钢，石墨碳组织。未浸蚀。点状石墨夹杂物，珠光体和铁素体。,66,.,500 T12钢，石墨碳组织。未浸蚀。退火。,67,.,500 T12钢，石墨碳组织。未浸蚀。退火。,68,.,500 T12钢，石墨碳组织。未浸蚀。退火。,69,.,500 T12钢，退火脱碳组织。,70,.,500 T12钢，退火脱碳组织。,71,.,500 T12钢，淬火脱碳组织。,72,.,
