中央空调基本知识培训.ppt

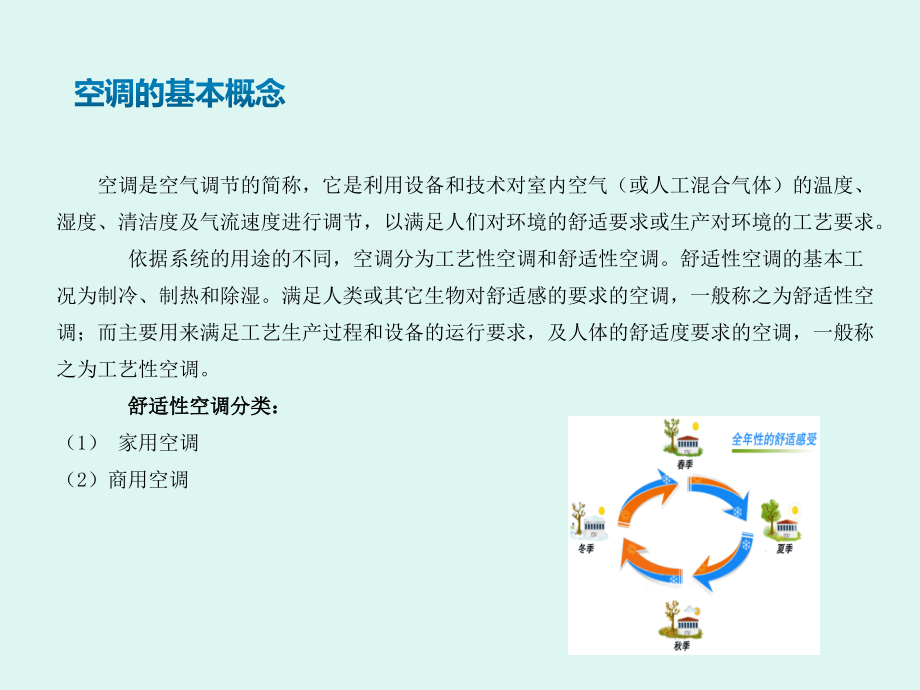

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,中央空调基本知识培训,空调的基本概念,空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气体）的温度、湿度、清洁度及气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。,依据系统的用途的不同，空调分为工艺性空调和舒适性空调。舒适性空调的基本工况为制冷、制热和除湿。满足人类或其它生物对舒适感的要求的空调，一般称之为舒适性空调；而主要用来满足工艺生产过程和设备的运行要求，及人体的舒适度要求的空调，一般称之为工艺性空调。,舒适性空调分类：,（,1,）家用空调,（,2,）商用空调,家用空调根据使用场所和制冷量的不同，可分为：家用空调器和家用中央空调。,家用空调器,家用空调器有窗式空调和分体空调，适合于建筑面积小，需要制冷量不是很大的房间。,1,）窗式：整个空调器作为一个整体，如窗机。制冷范围一般为,1800W5000W,。,2,）分体式：将空调器分为室内部分和室外部分。其制冷范围一般为,1800W9000W,。,家用中央空调的种类,常用家用中央空调大体可分为三种类型：风冷管道系统、风冷冷,/,热水系统、多联型系统。,多联型系统即：,VRV,系统（变制冷剂流量,Varied Refrigerant Volume,），它是一种冷剂式空调系统，尤其适合于办公场所。,VRV,系统的一台室外机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求，,VRV,系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。,它是由室内机和室外机组成。室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机是由直接蒸发式换热器和风机组成,商用中央空调,按照冷却形式分类,1,、水冷机组,2,、风冷机组,按照提供能量的形式分类,1,、单冷型,2,、冷暖型,主要设备,制冷主机,冷却塔,冷冻水泵,冷却水泵,补给水泵,电子水处理仪或全自动软化水处理装置,水过滤器,膨胀水箱,末端设备,1,、,冷冻主机,冷冻主机也叫致冷装置，是中央空调的,“,致冷源,”,，通往各个区间的循环水由冷冻主机进行,“,内部热交换,”,，降温为,“,冷冻水,”,。,近年来，冷冻主机也有采用变频调速的，是由生产厂原配的，不必再改造。未采用变频调速的冷冻主机，改造为变频变速的例子还不多。在中央空调系统的夏季用电负荷中，大约,50%,60%,用电负荷消耗于冷水机组制冷。,1 HP=735 w,；,1 RT=3.516 kw=3024 kcal/h,序号,形式,动力,性质,主要生产厂家,备注,1,吸收式,制冷机,燃油,和燃,气,江苏双良、远大、三洋、开利、烟台荏原和,LG,同和,吸收式制冷机是唯一具有自主,知识产权的集中空调产品。中,国已经成为除日本外的第二大,吸收式制冷机的生产国。,2,离心机,电力,约克、开利、特灵和麦克维尔,特点是采用水冷和通常大于,800kw,的大型机组,3,螺杆机,电力,日立、大金、约克、特灵、,开利、顿汉布什、麦克维尔,和吉荣；大连冰山、浙江王,牌、上海富田、重庆嘉陵、,武汉冷冷机厂,具有高性能和低噪音,多数是水冷型。但风冷型，特,别是风冷热泵机组逐步增长,4,活塞机,电力,开利、约克、麦克维尔和其,他国内品牌如大连冰山、南,京五洲、吉荣和烟台冰轮,多数机组的制冷量低于,350kw,5,涡旋式,电力,只有特灵能提供单台大型的,涡旋机组,Copeland,和,Danfoss,是中国最大,的涡旋压缩机供应商。大多数,涡旋压缩机用于单元式空调机,2,、,冷却水塔,冷冻主机在致冷过程中，必然会释放热量，使机组发热。冷却水塔用于为冷冻主机提供,“冷却水”。冷却水在盘旋流过冷冻主机后，将带走冷冻主机所产生的热量，使冷冻主机降温。,3,、,冷冻水循环系统,由冷冻泵及冷冻水管道组成。从冷冻主机流出的冷冻水由冷冻泵加压送入冷冻水管道，通过各房间的盘管，带走房间内的热量，使房间内的温度下降。同时，房间内的热量被冷冻水吸收，使冷冻水 的温度升高。温度升高了的循环水经冷冻主机后又成为冷冻水，如此循环不已。,从冷冻主机流出，进入房间的冷冻水简称为,“出水”，流经所有房间后回到冷冻主机的冷冻水简称为“回水”。无疑回水的温度将高于出水的温度形成温差。,4,、冷却水循环系统,冷却泵、冷却水管道及冷却塔组成。冷冻主机在进行热交换、使水温冷却的同时，必将释放大量的热量。该热量被冷却水吸收，使冷却水温度升高。冷却泵将升了温的冷却水压入冷却塔，使之在冷却塔中与大气进行热交换，然后再将降温了的冷却水，送回到冷冻机组。如此不断循环，带走了冷冻主机释放的热量。,流进冷冻主机的冷却水简称为“进水”，从冷冻主机流回冷却塔的冷却水简称为“回水”。同样，回水的温度将高于进水的温度形成温差。,大约,25%,30%,用电负荷消耗于冷水泵与冷却水泵的输配上,冷却水,冷冻水,冷媒,冷凝器,主机,膨胀阀,压缩机,蒸发器,冷却塔,空调末端,空 调 制 冷 系 统 流 程 示 意 图,低温低压气体,7,12,32,37,高温高压气体,低温高压液体,低温低压液体,5,、末端风机,大约,l5%,20%,用电负荷消耗于各种,风机,的输配上,A,、风机盘管,B,、新风机组,室外,新风,室内,排风,新风,送风,排风,B,、热回收机组,带热回收装置的新风机组,
