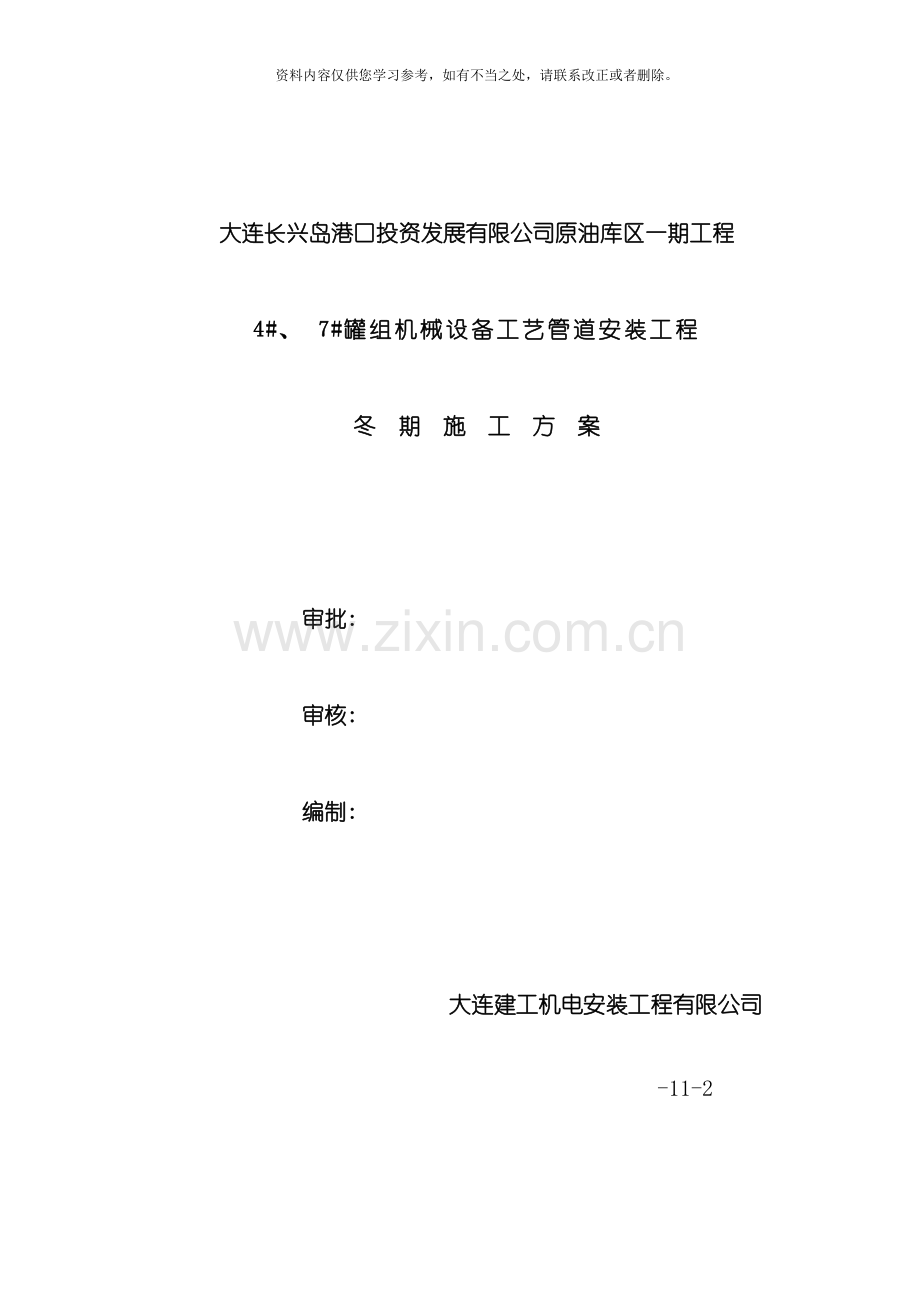

大连长兴岛港口投资发展有限公司原油库区一期工程

4#、 7#罐组机械设备工艺管道安装工程

冬 期 施 工 方 案

审批:

审核:

编制:

大连建工机电安装工程有限公司

-11-2

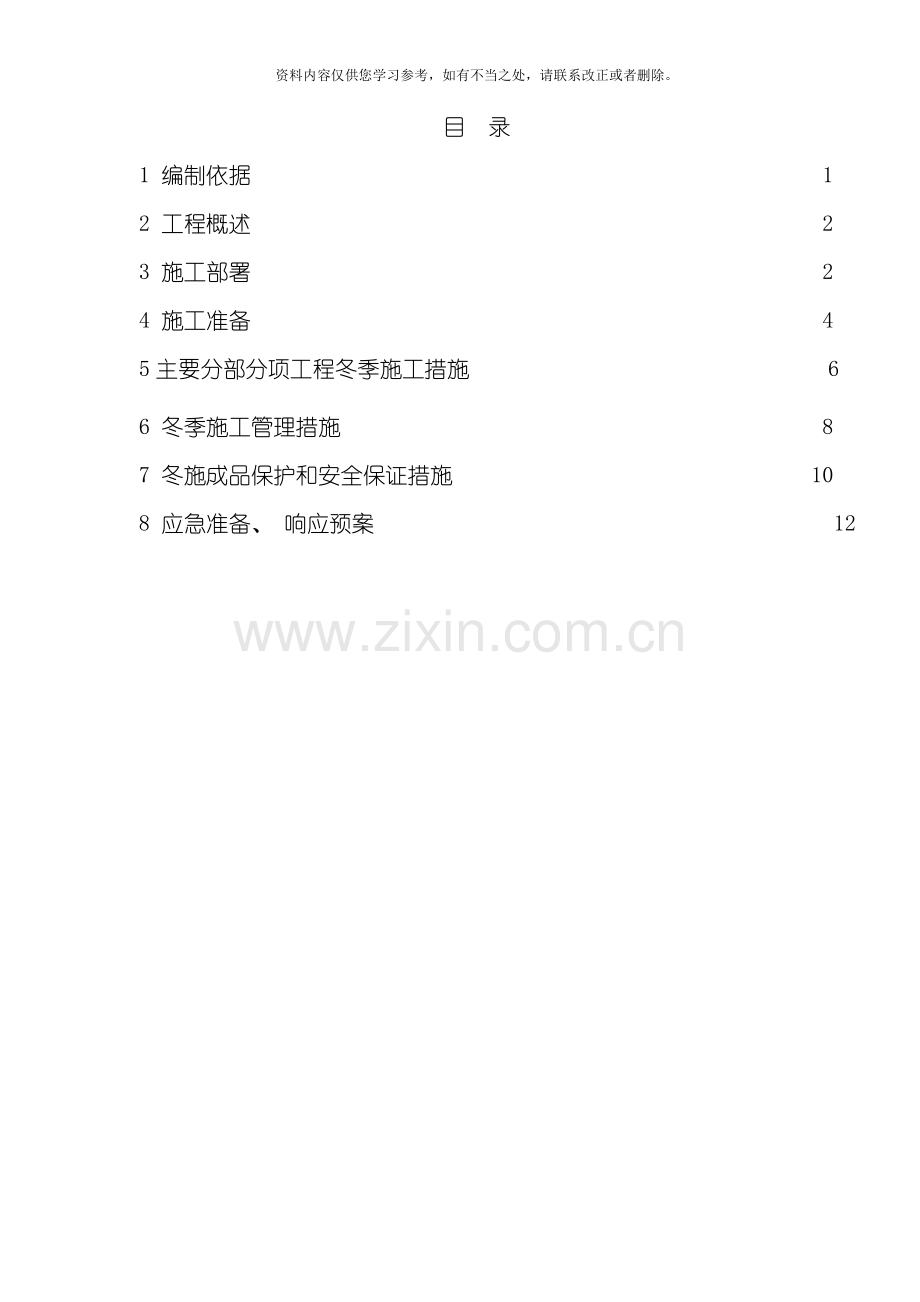

目 录
1 编制依据 1
2 工程概述 2
3 施工部署 2
4 施工准备 4
5主要分部分项工程冬季施工措施 6
6 冬季施工管理措施 8
7 冬施成品保护和安全保证措施 10
8 应急准备、 响应预案 12

1、 编制依据
《钢制对焊无缝管件》( SH3408-96)
《钢板制对焊管件》( SH3409-96)
《输送流体用无缝钢管》( GB/T8163-1999)
《石油天然气工业输送钢管交货技术条件 第1部分: A级钢管》( GB/T9711.1-1997)
《石油化工设备和管道涂料防腐蚀技术规范》( SH3022-1999)
《石油化工设备和管道隔热技术规范》( SH3010- )
《阀门的检验与安装规范》( SY/T4102-95)
《工业金属管道工程施工及验收规范》( GB50235-97)
《现场设备、 工业管道焊接工程施工及验收规范》( GB50236-1998)
《石油化工有毒、 可燃介质管道工程施工及验收规范》( SH3501- )
《工业金属管道工程质量检验评定标准》( GB50184-1993)
《涂装前钢材表面锈蚀等级和除锈等级》( GB8923-1988)
《碳钢焊条》( GB/T5117-1995)
《气焊、 手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸》( GB/T985-1988)
《埋弧焊焊缝坡口的基本形式与尺寸》( GB/T986-1988)
《建筑施工工程安全技术规范》( 国务院)
《建筑工程施工现场管理规定》( 建设部15号令)
2、 工程概况
大连长兴岛港口投资发展有限公司原油库区一期工程4#、 7#罐组机械设备工艺管道安装工程的主要内容有: 原油库区与码头接管点开始至原油泵房及4#、 7#罐组内DN1000、 DN900、 DN800等原油主管线安装、 蒸汽管线安装、 伴热管线安装, 各类电动阀门安装, 手动阀门安装, 金属软管安装, 管线设备防腐保温, 管道固定滑动支架制作安装防腐, 各类管件安装, 管线检验试压, 压力管道安装监检等。
3 施工部署
3.1组织机构
3.1.1冬施领导小组
组长: 周兴君
副组长: 林海
组员: 王宗君 曲平军 隋慧信 朱朝国 孙光大 孔凡庭 孟令延
3.1.2成员职责
周兴君: 全面负责冬季施工的总体策划与组织实施工作。
林 海: 负责施工现场冬施的组织、 检查、 监督管理和落实工作。
王宗君: 负责冬施技术管理质量控制工作。
曲平军: 具体负责冬施安全监督、 消防管理工作。
隋慧信: 负责整个工程冬施的临时用电管理、 机械设备管理工作。
朱朝国: 负责冬施期间物资采购管理工作。
孙光大: 具体负责冬施期间的试验工作、 测温工作。
孔凡庭: 具体负责冬施质量监督管理。
孟令延: 负责冬施技术管理和技术方案、 措施的编制工作、 冬施期间的相关资料收集整理工作。
3.2冬期施工时间的确定
根据《建筑工程冬期施工规程》规定, 当室外日平均气温连续5d稳定低于50C时即进入冬施阶段, 当室外日平均气温连续5d稳定高于5℃时转入常温施工; 在此期间的施工任务将受到气候的影响, 需采取相应的措施。
从今年11月10日起安排现场进行大气测温, 以便确定具体进入冬施时间。另外, 在进入冬施前, 如出现最低气温低于零度的天气, 应及时采取相关临时冬施措施, 以确保结构施工质量。
3.3 冬期施工任务划分
根据进度安排, 本工程冬季期间主要为4#、 7#罐组内DN1000、 DN900、 DN800等原油主管线安装、 蒸汽管线安装、 伴热管线安装, 各类电动阀门安装, 手动阀门安装, 金属软管安装, 管线设备防腐保温, 管道固定滑动支架制作安装防腐, 各类管件安装
4 施工准备
4.1技术准备
4.1.1资料准备
Ø 收集当地气象资料, 了解冬期天气状况。
Ø 认真熟悉施工图纸, 了解进入冬施工程设计状况及施工特 点, 提出针对性的冬期施工技术措施。对进入冬期施工但不适于冬施的项目及时与业主及设计院联系, 共同研究解决。
Ø 收集同类工程冬施施工经验, 选择合理的针对性的冬季施工措施。4.1.2技术交底
Ø 项目部将严格执行技术交底制度, 将冬期各项技术要求从管理人员到分包及个人进行层层分级技术交底。
Ø 项目部将根据冬季施工方案首先对各级管理人员及分包进行技术交底。交底内容主要包括: 冬期施工任务; 工程冬期施工特点; 冬期主要施工技术措施; 冬期质量、 安全及文明施工要求等内容。
Ø 项目部各现场管理人员将对其责任范围内具体负责的工程项目向具体分包负责人或班组长进行具体技术交底。交底内容主要为针对性的具体施工工艺、 操作要点、 质量要求等内容。
Ø 项目部同时将严格监督检查班组对工人的现场及班前交底情况。4.2现场准备
Ø 设施保温: 现场消防、 施工、 生活临时用水外露管线、 消防箱、 均用草帘被包裹外缠塑料布保护保温。
Ø 施工现场积雪清扫后, 不应堆放在机电设备、 物件堆放场地附近。
Ø 施工段防风围护: 冬施期间为了减小施工段冷风的吹袭, 有利于保温, 在施工段处用帆布搭设围护。
Ø 机务人员和施工用电管理人员认真做好现场动力机械维修、 保养, 及时更换防冻润滑油, 确保冬施机械设备正常运转。
Ø 做好冬施期间大气温度的记录及大风降温天气预报安排工作, 为防止寒流突然袭击时及时采取相应措施及合理安排每日的工作提供依据。
Ø 现场集中供暖, 室内温度不宜低于８℃, 不应低于5℃。准备温度计, 每天早晚两次检查, 做好测温记录, 反馈给施工现场。
4.3冬施机具、 物资准备
序号
物资名称
型号
数量
进场时间
用途
1
帆布
---
280m2
-11-10
施焊、 喷砂、 阀门试验处搭设防护棚
2
普通温度计
玻璃棒
10支
-11-10
防护棚内测温
3
电热器
---
20个
-11-10
管道加热
4
塑料布
0.1mm厚
100m2
-11-10
用于封堵管道两端
5
电子测温计
30cm×30cm×40cm
1个
-11-12
大气测温用
6
石棉带
40cm
m
200
焊缝保温
4.4冬施测温准备工作
Ø 技术员提前绘制测温孔平面布置图, 并对测孔进行编号。测温人员应熟悉测孔布置情况。
Ø 准备一只高低温度计, 并熟悉使用方法。
Ø 在施工现场设置测大气温度的百页箱及记录大气温度的小黑板。
Ø 准备电子测温仪进行测温, 测温仪进场前须经检验合格后方可使用, 测温人员上岗前须经培训, 熟悉仪器使用方法。
Ø 准备预埋测温用的薄壁钢管, 直径φ10～20mm, 旗杆直径φ10, 长度200mm, 旗面用铁片焊制, 并在旗面上编号。
Ø 准备文件夹、 圆珠笔、 复写纸、 测温表格、 手电筒、 闹钟等用品。5 主要分部分项工程冬季施工措施
管道焊接应注意:
1) 在负温条件下焊接时, 应采取预热、 缓冷等保证焊接质量的保护措施, 必要时应经过实验, 方可进行焊接。
2) 冬季施焊的电流强度应比正常季节加大10~20%。
3) 点固焊适当加大焊脚及长度, 以防变形裂纹。
5.1管道安装
5.1.1管道在冬季施工, 应符合以下要求: 管道焊接前必须清除焊接部位的冰、 雪、 霜等。在焊接位置作好防风、 防雪等措施, 搭设防雪棚或在焊接位置加罩, 在管道两端用塑料布封堵。焊接时环境温度如果低于零度时, 应在焊口范围lOOmm内进行预热, 以上的范围预热至150～200℃, 并在预热停止后立即施焊, 焊接后盖上40cm宽石棉带, 防止焊缝骤冷, 当气温在－15℃以下时, 为保证工程质量, 不宜进行焊接施工。
5.1.2冬期采用手工焊接钢管时, 两管口的间隙要稍大, 同时焊接过程中要保证管道焊缝能自由胀缩, 不准在焊接的管子上敲打。刚焊接好的接口严禁接触冰雪。焊条必须按规定进行烘干, 用保温干燥桶运到施工现场, 随用随取, 不得受潮。不得在未焊接完毕的部位敲打, 即使敲打焊渣, 也宜在焊缝焊接完毕后再敲打。
5.2 管道防腐
5.2.1管道防腐在冬季施工, 应符合以下要求: 管道喷砂除锈前必须清除管道表面的冰、 雪、 霜等。防腐涂料的涂装应在防护棚内进行, 必要时要在防护棚内设置焦炭炉加热, 保证棚内温度在5℃以上, 水性环氧防腐涂装的涂装环境条件要求如下: 底材温度5℃以上, 空气相对湿度80%以下, 底材表面温度高于露点3℃以上。 底材温度10℃以上, 空气相对湿度70%以下, 底材表面温度高于露点5℃以上。防腐涂料干燥后才能从防护棚内移出。
5.3阀门试验
5.3.1阀门强度及严密性试验采用水压试验, 在冬季施工, 应符合以下要求: 阀门试验必须在防护棚内进行, 气温低时可采用焦炭炉进行加热, 防护棚内温度应保持在0℃以上, 水压试验合格后马上将发体内水排放干净, 并用抹布将阀体水珠擦净, 之后用压缩空气将阀体内吹干。确认阀门干燥后将阀门移至存放地点, 并用帆布遮盖。
6、 冬季施工管理措施
6.1 成立冬期施工领导小组, 直接指导、 监督、 实施冬期施工方案, 组织施工管理人员及外协队伍管理人员学习冬期施工的有关规范、 技术文件。提高质量意识和安全意识, 做到有计划、 有措施、 有落实、 有检查。加强对天气预报的收听工作, 在气温突然变化前, 采取相应有效的防范措施。
6.2 冬期施工前, 冬施领导小组组织项目有关人员召开生产会议, 研究制定切实可行的冬施方案, 检查冬期施工的材料、 机具、 设备等的进场情况, 保证及时到位。
6.3 冬施领导小组组织对操作人员进行专业技术业务培训, 学习有关冬施知识, 并制定明确的岗位责任制、 定期检查制度、 交接班制度, 及时做好记录, 确保职责分明。
6.4 冬施期间, 项目经理应组织责任工程师、 安全员、 临电工长、 机务员、 消防员等经常对施工道路、 施工机具、 临水、 临电、 脚手架、 办公室、 民工宿舍、 食堂等临建进行检查, 重点为: 临水防冻、 材料防火、 临建的防煤气中毒、 脚手架的防滑、 临电、 机械的安全。
6.5 技术部应提前编制冬期施工方案, 经项目部集体讨论决定后, 提出冬期施工的材料需求计划, 并组织对管理人员及作业人员进行冬期施工的方案交底, 同时, 根据现场施工状况制 定相应预防措施, 及时对测温记录进行分析。
6.6 工程部责任工程师应根据冬施方案要求对工人进行详细的技术交底及冬期施工的安全技术交底, 同时负责组织对作业人员的现场交底和预防措施的落实, 现场测温出现异常时应及时进行处理。
6.7 技术负责人应加强对防护棚的管理。保证焊接、 喷砂防腐环境的温湿度。
6.8 安全员在整个冬施施工期间应加强对现场的施工安全监督管理, 对重点部位经常性的进行检查。
6.9 消防保卫应严格按消防规定配备足够数量的消防器材, 冬期施工前应对消防器材的数量和性能进行全面检查, 疏通消防道路, 消除安全隐患, 做好整个工程冬施的消防管理工作。
6.10 临电工长应共同定期检查临时电器设备, 风雪过后应检查线路有无短路或断路、 绝缘是否完好, 做好整个工程冬施的临时用电管理工作。
6.11 物资部应做好冬施物资的准备和供应工作。
6.12 质量检查员应加强对冬施的质量管理, 切实监督冬施措施在现场的落实。
7 安全保证措施
7.1机械设备使用安全保证措施
Ø 组织设备管理和操作人员学习冬季施工的知识和有关要求, 提出冬季施工的材料、 机具、 设备等计划, 保证冬期施工的顺利进行。
Ø 每日使用完后的机械设备必须将机内存水放空( 挂无水牌进行标识) 或使用防冻液, 停用的设备应尽量退回。
Ø 各种机械工作前, 要进行全面检查、 预热。各种机械要有防风、 防雨、 雪措施( 搭机械防护棚、 配备塑料薄膜, 必要时进行覆盖) 。
Ø 对施工供水软胶管, 在使用后要将管内存水全部排除干净。
Ø 各种机具要放置稳妥, 防止大风和雨雪天气造成安全隐患或事故。
7.2冬施消防和临时用电安全保证措施
Ø 严格现场用火管理, 冬季干燥是火灾的高发期, 施工现场下来的木模板、 木方等易燃材料必须及时清理, 保证焊工作业安全。现场作业使用明火时, 必须去消防保卫处事先办理动火证, 并有专人看火, 配备相应的、 足够的消防器材, 主管人员应采取随机抽查与定期检查相结合的措施。电焊时其下方应有拖板截住火花, 防
止引燃地毯等易燃材料。
Ø 现场易燃物料要集中堆放, 远离火源。变电室必须保持通风干燥, 禁止明火取暖。
Ø 现场的消防水管或其它水管必须用海绵或其它材料进行保温, 保证冬季的正常使用。
Ø 冬季施工的保温材料不得使用易燃材料。
Ø 冬季施工用保温材料应根据工程进度计划限量进入并有可靠的存放点和可靠的防火措施。
Ø 施工现场未经批准, 不得擅自使用电热器具。
Ø 各类配电箱、 开关箱应有防雨雪措施。大雨、 大雪及六级以上强风天, 停止登高作业。
Ø 冬季施工前, 组织对电工学习冬期施工相关知识和相关要求, 对现场管理和作业人员进行临时用电安全技术交底。
7.3其它保证措施
Ø 外露的临水立管及水平管, 采用包裹保温草袋及放空措施进行防冻保护。
Ø 要保证脚手架地基无积水, 防止地基土冻胀变形, 霜雪天要及时清扫、 检查通道, 在斜道上不得随意倒水以免结冰, 防止路滑伤人, 确保冬期施工的安全。
Ø 办公室及宿舍采用电热器和空调供暖, 避免了烧煤或油污染环境。
Ø 入冬期施工现场的操作人员, 应做好自身的防冻保暖工作, 戴好安全帽, 穿好防滑绝缘鞋。雨雪天后做好通道和操作面的防滑清理。
Ø 对于外装脚手架, 冬施期间加强对架子安全情况的检查。
8 应急准备、 响应预案
8.1应急准备
8.1.1准备挡风防寒材料、 消防器材和应急材料等抗险物资, 保证供应需要。
8.1.2做好冬期前和日常的各项检查工作和督促整改工作, 包括物资、 措施方案、 组织机构、 责任制等, 现场施工电梯等机械设备、 脚手架、 临电设施和临建设施的安全状态, 以及其它抢险的保证工作。
8.1.3保证项目部冬施24小时值班, 项目部主要负责人保持24小时手机开机。
8.2应急响应
8.2.1施工现场发现紧急情况首先报告项目经理, 由项目经理组织现场抢险队, 在第一时间实施抢险, 组织、 调动各方面的资源进行事故人员的救治, 防止事故扩大, 对有可能进一步扩大的事故现场进行封闭, 同时将险情报公司主管部门, 做到有险报险、 有险抢险。
8.2.2配合事故调查、 分析、 处理。险情排除后继续各项检测工作, 并填报应急响应报告书, 交与公司项目管理部, 完成应急响应工作。
8.2.3做好新的应急准备工作。
8.3 项目经理部应急准备和响应相关电话
见下表(应急准备响应相关电话应在现场明显处公示)。
火警
119
匪警
110
交通
122
急救
120/999
