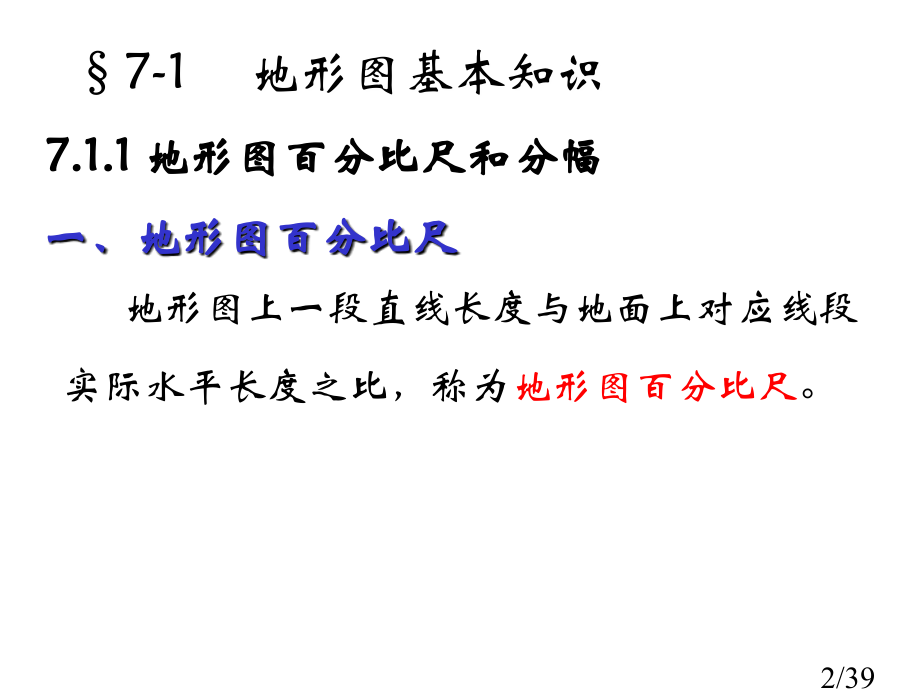

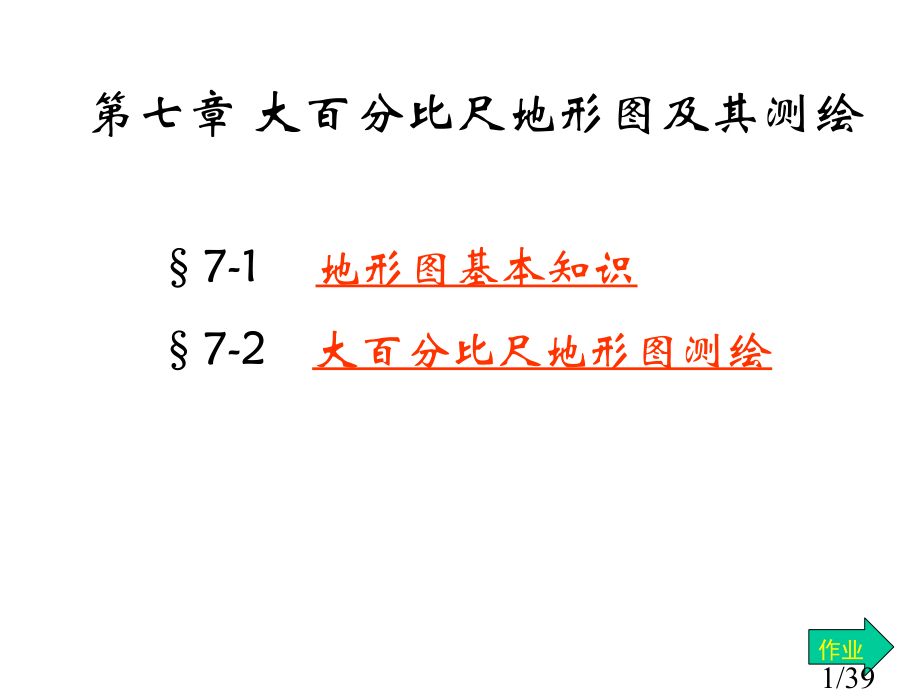

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,第七章 大百分比尺地形图及其测绘,7-1,地形图基本知识,7-2,大百分比尺地形图测绘,作业,1/39,7-1,地形图基本知识,7.1.1 地形图百分比尺和分幅,地形图上一段直线长度与地面上对应线段,实际水平长度之比，称为,地形图百分比尺,。,一、,地形图百分比尺,2/39,2,图示百分比尺,最常见图示百分比尺为直线百分比尺,优点,：,便于直接量取长度，并可减小,因图纸伸缩变形而引发误差。,（一）百分比尺表示方法,l:500，l:1000，l:2O00,1数字百分比尺,3/39,（二）地形图按百分比尺分类,大百分比尺图,l:500,、,l:1000,、,l:,、,l:5000,、,l:1,万,中百分比尺图,1:2,.5,万,、,1:5万,、,1:10万,小百分比尺图,l:20,万、1:50万、,l:l00,万,4/39,人用肉眼能分辨最小距离普通为,0.1,mm，,所以把,图上,0.1,mm,所表示,实地水平距离,称为百分比尺精度，即,0.1,mmM,M,为百分比尺分母,(三)百分比尺精度,注：,百分比尺越大,，其百分比尺,精度越高,。,百分比尺精度概念，对测图和用图都有主要意义,确定实际测量时能够准确到程度。,可确定地形图百分比尺。,意义,：,5/39,二、地形图分幅与编号,分幅方法,梯形分幅,按经纬线分幅,（中小百分比尺),矩形分幅,按坐标格网分幅,（大百分比尺）,分幅和编号目标：,便于测量、管理和使用,1:100,万地形图分幅与编号是梯形分幅与编号基础,.,按国际统一要求进行,.,6/39,基础图幅编号为西南角坐标，其后加罗马数字、,惯用矩形分幅图：以最小百分比尺图为基础分幅编号,7/39,一、地形图图式,图式是由国家统一制订，它是测绘和使用地形图主要依据和标准。,地形图图式制订标准：,简明 象形 易于判读地物,7.1.2,地物符号与地貌符号,8/39,9/39,二、地物符号,1.,百分比符号：,轮廓较大，形状和大小能够按测图百分比尺缩小，植被，土壤用符号，边界普通用虚线，房屋可注记结构和层次,10/39,2.,非百分比符号（独立符号）,独立符号：含有特殊意义地物,轮廓较小时,就采取统一尺寸,用要求符号来表示。形状以读图方便为准专门设计符号定位点：中心、底线中点、底线拐点。,11/39,3.,半百分比符号（线状符号）,一些线状地物，中心线位置（长度）按百分比，宽度不按百分比。,如电线、管线、围墙等。,12/39,地物注记,有些地物除了用对应符号表示外，对于地物,性质、名称,等在图上还需要用,文字和数字,加以注记，如,房屋结构和层数、地名、路名、单位名、等高线高程和散点高程以及河流水深、流速等。,13/39,三、地貌符号,地形图上表示地貌方法有各种，当前最惯用是,等高线法,。对峭壁、冲沟、梯田等特殊地形，不便用等高线表示时，则绘注对应符号。,地貌按其起伏改变程度分为：平地、丘陵地、山地、高山地。,14/39,15/39,四、等高线,等高线是地面上高程相等相邻点所连成闭合曲线。（光滑封闭）。,等高线概念,16/39,1.等高距,h,相邻等高线之间高差,，称为等高线间隔或称等高距，普通用,h,表示。在同一幅地形图上，各处等高距应该相同。,(普通按图百分比尺和测区地形类别选择基本等高距,h,值),17/39,2.等高线平距,d,、,地面坡度,i,相邻等高线,之间,水平距离,称为等高线平距，普通用,d,表示，它伴随地面起伏情况而改变，,h,与,d,比值就是地面坡度,i,。,坡度普通以,百分率,表示，向上为正，向下为负。,比如,i,=+5，,或,i,=-2。,i,大,等高线密，山陡：反之,i,小,等高线稀，山平缓,18/39,3,、等高线特征,同线等高,;,闭合曲线;,不重不交；,疏密陡缓。,19/39,一、图名、图号,图名,:,本幅图名称,图号,:,本幅图编号,图廓,内图廓,-,分幅时坐标格网线,外图廓,-,仅起装饰作用,三、图廓和坐标格网线,7.1.3,地形图图外注记,图廓是图幅四面范围线,.,二、接图表,说明本图幅与相邻图幅关系,以供索取相邻图幅时使用。,20/39,四、投影方式 坐标系统 高程系统,投影方式：正投影方式,坐标系统：指该幅图所采取坐标系统,高程系统：指该幅图所采取高程基准,21/39,22/39,返回,五、三北方向线及坡度尺,23/39,地形图测绘，又称碎部测量：,依据已知点,平面位置,高程,使用,测绘仪器,方法,测定,地物,地貌,特征点,平面位置,高程,并按要求,符号或线条,百分比尺,将其,缩绘,于图面上工作,。,7-2,大百分比尺地形图测绘,24/39,一、图纸准备,图纸选取：绘图纸（聚脂薄膜0.1毫米厚）,二、绘制坐标格网,规格：10,cm,10,cm,精度：0.1毫米，,0.2毫米，,0.3毫米,1、对角线法,7.2.1,测图前准备工作,25/39,2、,CAD,绘图法,要求：,线条粗细不超出0.1,mm；,方格角点偏离对角线不应大于0.2,mm；,方格对角线长度与理论值之差不超出0.2,mm；,图廓对角线长度与理论值之差不超出0.3,mm。,26/39,+,方法：坐标格网法。,精度：距离检验，0.3毫米。,三、展绘控制点：按（,X Y H),如：,A(775.045,568.213),在其右侧用分式注明点号（分子）和高程（分母）,27/39,7.2.3 测绘碎部点平面位置方法,极坐标法-碎部测量最基本方法,A、B,为已展绘于图上图根控制点，只需测出水平角和测站至碎部点距离即可确定碎部点平面位置。,28/39,方向,（,角度）交会法,A、B,为已知控制点，测定1、2、3点，只需测出水平角1,AB,和1,BA,即可。,当碎部点不易抵达或不易测距时惯用此法,29/39,距离交会法,1、2为已知点，只需测出距离,D,1,和,D,2,便可确定,M,点平面位置。,30/39,直角坐标法,已知,A、B,为已知图根控制点，当碎部点靠近,AB,时，能够,AB,为,x,轴，测出碎部点坐标增量即可确定其位置。,31/39,1,a,7.2.4,经纬仪测图,32/39,测站：A 后视点：B 仪器高 i=指标差x=,测站高程 HA=观察者：统计者：,点号,尺上读数（,m),尺间隔,l(m),竖盘读数,竖直角,水平角,水平距离 （,m）,高程,（,m）,备注,中丝,下丝,上丝,1,2,3,4,5,6,地形碎部测量手簿,33/39,城市地形图,1:,34/39,35/39,一、图拼接,7.2.5,地形图拼接 检验和整饰,每幅图应测出图廓外510,mm；,拼接处若两侧同名地物或等高线误差不超限则平均配拼。,36/39,二、图检验,1、图面检验,2、野外巡视,3、设站检验,次序：,先图框内、后图框外，先注记、,后符号，先地物、后地貌,等高线经过注记和地物应断开。,按图式要求描绘和书写。,图框外注记内容齐全。,三、图整饰,37/39,返回,38/39,作业：,设计,“,教学区1：500地形图,”,测绘方案,要求,：可按该方案施测,内容,：目标、仪器工具、测绘方法、步骤、误差控制及处理、最终结果等,提醒,：主要经过,图表,表示,返回,39/39,
