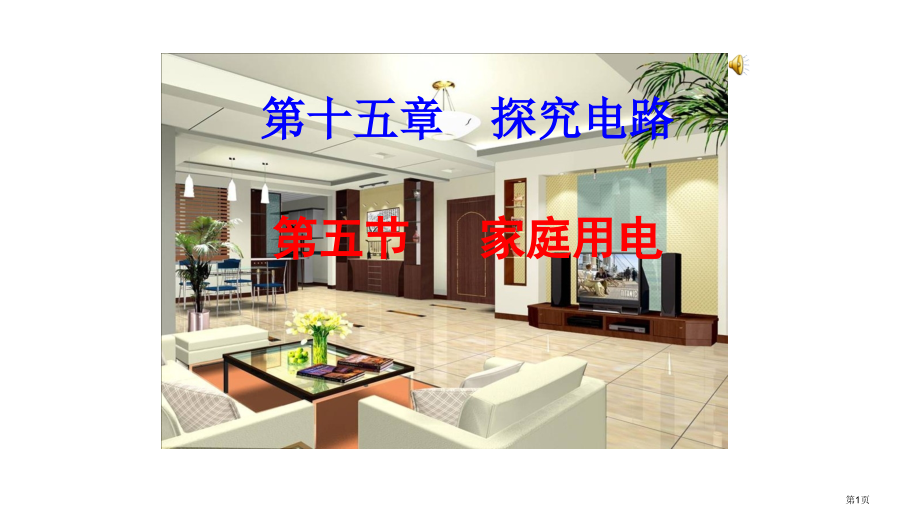

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五节 家庭用电,第十五章探究电路,第1页,第2页,我们家庭生活,第3页,思索：,要安装家庭电路,你该准备什么呢,?,第4页,火线,零线,家庭电路中“家庭组员”,1,、进户线：,由,火线,和,零线,组成，它们之间有,220V,电压,。,尤其提醒：,火线和大地之间有,220V,电压，,零线和大地之间没有电压。,第5页,2,、电能表：,测量一段时间内所消耗电能,第6页,3,、总开关（闸刀开关）：,控制整个电路通断,第7页,4,、保险丝：,当电路中电流过大时，马上熔断电,路，能够保护电路,第8页,保险丝是用什么材料都能够吗？,不是。普通用电阻率大、熔点低金属合金制成，这么当电路中因电流过大而使保险丝过热到达它熔点时，它就会及时熔断，以切断电路，确保安全。,选取保险丝标准：,保险丝额定电流等于或稍大于电路中正常工作时电流。,?,第9页,小明家里因为用电不妥，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上,结果这“保险丝”真没有被烧坏，你以为他这么做妥当吗？为何？,不妥当，因为铁丝、铜丝在电流过大时不熔断，起不到保险作用。,（该行为千万不能试）,?,第10页,连接方法：串联在火线上,火线,零线,第11页,更新换代,空气开关,第12页,5,、用电器,想一想：,（,1,）电灯与电灯开关应该,联,（,2,）电灯与插座应该,联,（,3,）各种用电器之间应该,联,第13页,两种类型触电：,第14页,测电笔结构和工作原理,区分火线和零线,-,测电笔,金属体笔尖,金属体笔尾,高电阻,氖管,第15页,错误操作,手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。,正确操作：,手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。,但千万不能接触笔尖金属体,第16页,为何手触笔尾金属体时氖管会发光，而人不会触电呢？,?,因为笔尖接触火线时，,220,伏电压加在测电笔和人体组成串联电路上，经过氖管和人体电流小于,220,伏,/1000000,欧,=0.00022,安,=0.22,毫安,，这个电流能够 使氖管发光，但对人体是没有危害。,第17页,思索：同是漏电，为何反差如此大？,当用电器漏电时，其金属壳上就有,220,伏电压。假如这个用电器没有接地线，当人触及它时，电流就会经过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。所以，,接地线是用电器安全线。,安全用电,第18页,三孔式插座和三脚式插头,“,左零右火上接地,”,第19页,零线,火线,安全用电,第20页,如图所表示电灯和开关连接图中，,符合要求是（）,C,第21页,怎么办？,第22页,要勇敢更要理智，救人还要保护好自己！,第23页,一、了解家庭电路组成和连接方式。,进户线、电能表、总开关、保险盒、插座、开关、用电器。,本节回顾,第24页,我收获：,1,两根进户线是,和,它们之间电压是,，可用,区分,2,全部家用电器和插座都是,联，开关与它所控制用电器,联,3,我们在安装家庭电路时，控制灯开关一端接,线，另一端接灯座螺丝口灯座螺旋套要接在,线上有金属外壳用电器，金属外壳必须,火线,零线,测电笔,并,串,火,零,接地,第25页,1.,人体发生触电原因是,(),A.,人体能导电,B.,人体带电太多了,C.,经过人体电流超出了一定值,D.,人体接触了电池,2.,发觉有些人触电后，应采取正确办法,(),A.,快速把触电人拉离电源,B.,快速去喊电工来处理,C.,快速用剪刀剪断电线,D.,快速用绝缘物使人脱离电源线,C,D,课堂练习,第26页,3.,保险丝在电路中所起作是（）,A,、减小电路中电流，防止产生危险。,B,、能使电路中电压降低,C,、用电器消耗电能过多时，自动切断电路。,D,、在电流过大，超出要求值时能自动切断电路。,4.,安装家庭电路中，以下做法错误是,(),A,、各电灯之间并联,B,、开关与被控制电灯串联,C,、插座与电灯串联,D,、保险丝接在闸刀开关之后,D,C,第27页,课下作业：实践调查：,1,、详细了解桌上器材结构。,2,、你家中有哪些用电器，日常使用中存在着哪些安全隐患？写一份调查汇报，并就安全用电提出你提议,。,第28页,第29页,
