实验室通风柜智能控制演示幻灯片.ppt

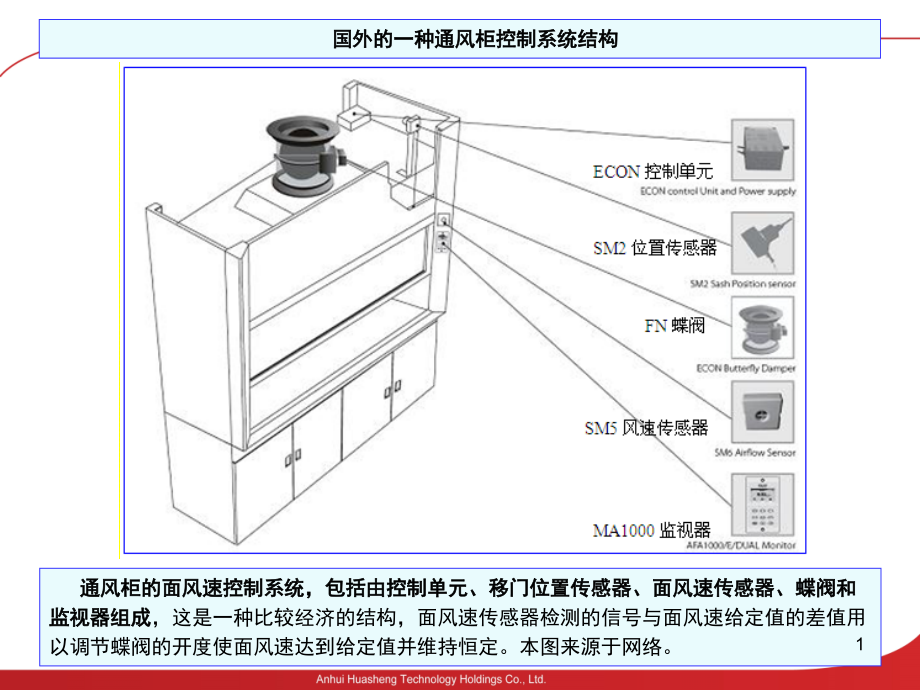

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,国外的一种通风柜控制系统结构,通风柜的面风速控制系统，包括由控制单元、移门位置传感器、面风速传感器、蝶阀和监视器组成,，这是一种比较经济的结构，面风速传感器检测的信号与面风速给定值的差值用以调节蝶阀的开度使面风速达到给定值并维持恒定。本图来源于网络。,1,ZHK-A/B,智能控制器的应用：智能通风控制系统：,智能通风控制系统包括,5-6,台智能控制通风柜、排风机及其控制、废气处理器及风管组成，每台通风柜独自完成面风速调节、自动开关移门、以及其它功能，排风控制系统则,跟随任何通风柜的使用而自动启动并,保证,风管压力维持恒定。,2,智能控制通风柜结构图,智能控制通风柜是在普通通风柜的基础上增加,ZHK-A,智能控制器及相应的传感器组成，如图所示各组成部件安装位置：,、通风柜柜体,、通风柜移门,、触摸屏,、人体探测器,、面风速传感器,、电源插座,、,ZHC,整体式传动装置,、,ZHK-A,一体式智能控制器,、快速电动风阀,3,ZHK-A,一体式智能控制器功能,我国通风柜标准规定，通风柜面风速应在,0.4-0.5,米,/,秒。对于少数药品毒性较高或当外界对于通风柜的气流抑制能力有不利影响时，面风速采用,0.5-0.6,米,/,秒。因此，通风柜必须采用面风速自动控制。,QQ,：,327594529,ZHK-A,一体式多功能智能控制器，所有控制器件都集成在控制器内部，外部器件通过连接器连接，具有体积小、功能强、安装简单，维护容易和性价比高的特点。,ZHK-A,智能控制器功能,：,、通风柜面风速自动调节恒定（,VAV,）；,、移门自动电动传动控制；,、照明灯自动,/,手动控制；,、移门触动自动升降功能；,、触摸屏操作和显示；,、防夹功能 （选项）；,、（远程）火焰探测及报警 （选项）；,、（远程）实验容器温度监测（选项）；,、（远程）手机查询数据 （选项）；,、（远程）通风柜内部摄像监测（选项）,。,ZHK-A,智能控制器技术指标,：,1,、面风速可选择范围：,0,4,米秒；米秒；米秒；,2,、面风速偏差，,(,静态,)15,，,(,动态,)30,，响应速度,2,秒；,3,、操作员进入工作区，柜门自动打开，操作员离开工作区，柜门自动关闭,(,时间可设,),；,4,、系统停止使用时延时关闭排风机,确保风管内废气排净。,4,智能控制通风柜控制系统部件,ZHK-A,智能控制器,15010654,4.3,寸触摸屏,1368920,ZHC-A,传动装置,236128113,快速电动风阀、面风速传感器、微型摄像头,5,ZHK-A,智能控制器外部接线图,ZHK-A,智能控制器特点,:,所有外部传感器、开关、执行元件都通过连接器,SM,连接，安装方便。,6,4.3,寸触摸屏简介,安装方式：,1,、,4.3,寸触摸屏可以竖直安装在通风柜边拄上,2,、也可以水平安装，但用户须提前向供货商申明,自动工作方式：,1,、所有操作都自动完成，包 括：当操作员进入工作区,时，通风柜门立即打开，当操作员 离开工作区后，,经过一定时间，通风柜门自动关闭；,2,、通风柜门打开同时，照明灯自动点亮，通风柜门关闭时，,照明灯自动关闭；,3,、面风速自动恒定。,手动工作方式：,1,、可以按屏的下方“开门”或“关门”，实现通风柜门,打开或关闭；,2,、照明灯则跟随门的打开或关闭而点亮或熄灭，但操作“灯,常亮”按钮，可以使照明灯始终点亮；,3,、操作“自动,/,手动”选择开关时，连续按住此按钮的时间，,不少于,0.5,秒,否则无效；显示功能：,1,、自动显示通风柜面风速；,2,、自动显示某实验容器内温度。,4.3,寸触摸屏,7,采用,ZHK-D,的排风控制系统,排风控制系统采用集成的多点隔离前置控制器,ZHK-D,实现下述功能,:,、任何一台通风柜使用时排风系统立即启动；、所有通风柜停止使用后延时,60,秒排风系统才停止工作，以保证风管内废气排净、维持风管压力在预定的水平。,8,ZHK-B,房间压差控制接线图,ZHK-B,智能控制器用于房间压力控制系统，外部需要连接的，有房间压力传感器、需要外部连接的执行元件有：房间出风调节风阀、房间入口风伐，以及开关电源，此外，,220V,电源输入端，应接入,1A,熔断器；,ZHK-B,智能控制器，可以安装在便于安装接线和使用维护的位置。,9,
