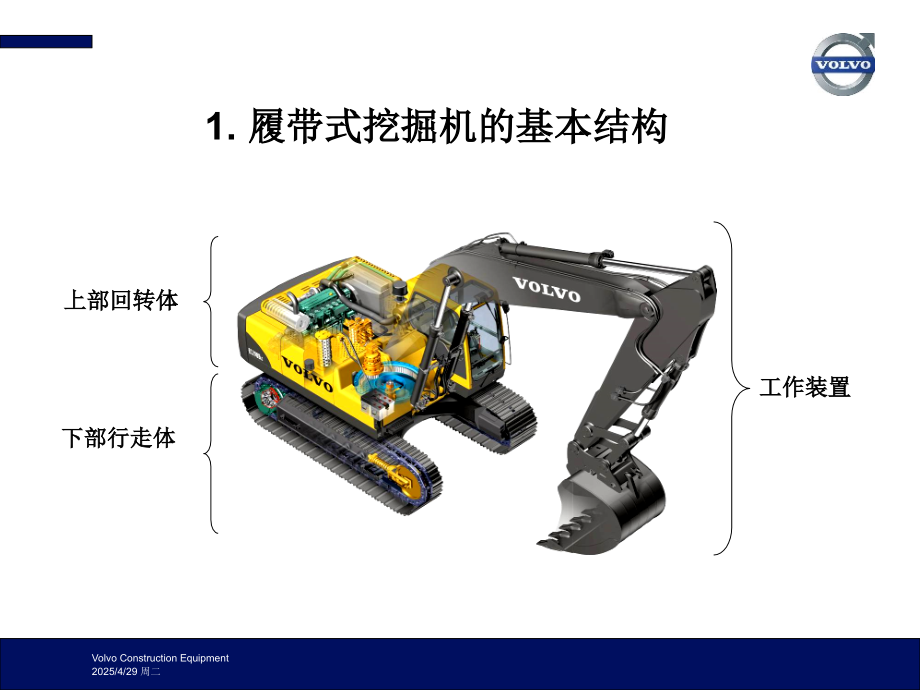

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Volvo Construction Equipment,EC210B,概述,沃尔沃建筑设备（中国）有限公司,培训中心,1.,履带式挖掘机的基本结构,工作装置,下部行走体,上部回转体,2025/4/29 周二,机械型号的基本含义,挖掘机的名称,EC210BLC,Long crawler,B,系列,吨级,履带挖掘机,2025/4/29 周二,2.,挖掘机相关参数的简介,2025/4/29 周二,操作重量,操作重量是挖掘机三个重要参数（发动机功率，铲斗容量，操作重量）之一,操作重量决定了挖掘机的级别，决定了挖掘机挖掘力的上限。,挖掘机三种主要重量。,挖掘力,工作重量,：地面和履带间的附着力系数,如果挖掘力超过这个极限，在反铲的情况下，挖掘机将打滑，并被向前拉动，这非常危险。在正铲情况下，挖掘机将向后打滑。,2025/4/29 周二,挖掘力,对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。,两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不同，小臂挖掘力来自小臂油缸；而铲斗挖掘力来自铲斗油缸。,小臂挖掘力,铲斗挖掘力,小臂油缸力,铲斗油缸力,2025/4/29 周二,接地比压,接地比压的大小决定了挖掘机适合工作的地面条件。,接地压力指机器重量对地面产生的压力，用下面的公式表示：,接地比压,2025/4/29 周二,履带板的说明,给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选择履带的标准是：只要有可能，尽量使用最窄的履带板。,常用履带类型：,齿履带板,平履带板,2025/4/29 周二,行走速度与牵引力,对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一。,一般而言，两速可以满足挖掘机的行走性能。,牵引力是指挖掘机行走时所产生的力，主要取决于挖掘机的行走马达。,这两个行走性能参数表明了挖掘机行走的机动灵活性及其行走能力。在各个厂家的样本中均能体现。,2025/4/29 周二,爬坡能力,爬坡能力是指爬坡、下坡，或在一个坚实、平整的坡上停止的能力。,两种表示方法：角度，百分比,2025/4/29 周二,提升能力,提升能力是指额定稳定提升能力或额定液压提升能力中较小的一个。,额定稳定提升能力：,75%,的倾翻载荷,额定液压提升能力：,87%,的液压提升能力,额定稳定,额定稳定,额定液压,额定液压,2025/4/29 周二,回转速度,回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。,这意味着定义的回转速度，既不是指起动时的，也不是指制动时的回转速度；也就是说，不是加速或减速的回转速度。对于一般的挖掘工作来说，这种挖掘机在,0,到,180,的范围内工作时，回转马达有加速或减速，当转到,270,到,360,范围内时，回转速度达到稳定。,因此，在实际的挖掘工作中，上面定义的回转速度是不切实际的。也就是说，需要的实际回转性能是可用回转扭矩表示的加速,/,减速。,加速阶段,恒定阶段,减速阶段,2025/4/29 周二,发动机功率的澄清,总功率（,gross horsepower,）,指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清器的情况下，在发动机飞轮上测得的输出功率。,有效的功率（,net horsepower,）,指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气滤清器的情况下，在发动机飞轮上测得的输出功率,。,2025/4/29 周二,噪音的测定,挖掘机噪音的主要来源于发动机。,两种噪音：,操作人员耳边的噪音测定,机器周围噪音测定,2025/4/29 周二,EC210B,工作范围,项目,单位：,mm,A,最大挖掘半径,9940,B,最大挖掘半径（停机面）,9750,C,最大挖掘深度,6730,D,最大挖掘深度（水平,8,）,6510,E,最大垂直挖掘深度,5830,F,最大挖掘高度,9450,G,最大卸载高度,6650,H,前端最小回转半径,3650,备注：,5.7m,大臂，,2.9m,小臂,2025/4/29 周二,EC210B,运输尺寸,A,上部结构总宽度,B,总宽度,C,驾驶室总高度,D,尾部回转半径,E,发动机罩总高度,F,配重离地间隙,2700mm,2800mm,2930mm,2850mm,2330mm,1025mm,G,轮间距,H,下车总长度,I,履带轨距,K,最小离地间隙,L,总长度,M,大臂高度,3370mm,4170mm,2200mm,460mm,9690mm,3000mm,2025/4/29 周二,EC210B,功率,操作重量,大臂,小臂,GP,铲斗,HD,铲斗,107KW,20462kg,5.7m,2.9m,0.92m3,0.90m3,支重轮数目,托链轮数目,配重,小臂挖掘力,铲斗挖掘力,牵引力,27,22,3700kg,105kN,147kN,183kN,主要规格介绍,：,2025/4/29 周二,3.,前端工作装置,大臂动臂 标准 加长 重载,小臂斗杆 标准 加长 重载 短,铲斗,:,加大斗 标准斗 加强斗 岩石斗,特殊附件：,2025/4/29 周二,铲斗的类型,标准型铲斗,V,型铲斗,梯形铲斗,2025/4/29 周二,VOLVO,标准型铲斗的常见类型,KGP,直边铲斗,VHD,曲边铲斗,2025/4/29 周二,两种铲斗的适用范围,适用工矿,铲斗类型,物料密度,一般建设用,KGP,直边铲斗（加大）,1.5t/m3,KGP,直边铲斗,1.8t/m3,采石场矿山专用,VHD,曲边铲斗,2.0t/m3,2025/4/29 周二,铲斗宽度选择的原则,宽的铲斗最适用于易挖的土壤，窄的铲斗适用于较硬的物料。,窄型铲斗,宽型铲斗,2025/4/29 周二,铲斗的宽度与挖掘力,EC210B&EC210BLC,型号,铲斗类型,斗容,铲斗宽度,单位挖掘力,(ISO),单位挖掘力,m3(SAE),mm,kg/mm,EC210BLC,直边,1.1,1320,11.4,100,EC210BLC,直边,1.0,1210,12.4,109,EC210B,直边,0.92,1145,13.1,115,EC210BLC/EC210B,曲边,0.9,1065,14.1,124,2025/4/29 周二,铲斗的宽度与大小臂的寿命,预期的小臂和大臂的寿命周期取决于铲斗的宽度。,动臂和斗杆的寿命周期,小臂与大臂的寿命,铲斗的宽度,标准斗,窄斗,宽斗,2025/4/29 周二,铲斗的容量的选取,铲斗的容量要与机器相匹配：,如果选取的铲斗比推荐的容量大得多，挖掘机得瞬时转动惯量将会变得很大。这使循环周期增长，且对整个机器得寿命和稳定性都有不利影响；对液压部件 大臂 小臂 和机架同样也有不利影响。,2025/4/29 周二,铲斗容量,铲斗容量的计算：,堆高容量,平装斗容,堆高容量的计算的几个标准：,2025/4/29 周二,铲斗的重量,型号,铲斗类型,斗容,铲斗重量,m3(SAE),kg,EC210BLC,直边,1.1,930,EC210BLC,直边,1.0,900,EC210B,直边,0.92,832,EC210BLC/EC210B,曲边,0.9,970,EC240BLC,直边,1.25,1044,EC240BLC,直边,1.2,1023,EC240B,直边,1.1,980,EC240BLC/EC240B,曲边,1.1,1075,EC290BLC,直边,1.4,1293,EC290BLC,直边,1.3,1240,EC290BLC,曲边,1.2,1310,2025/4/29 周二,铲斗容量的比较,(EC210B),Volvo,CAT,Komatsu 7-series,Hitachi,EC210B,EC210BLC,320C,320CL,PC200,PC210LC,ZX200,ZX210LC,Boom(m),5.7,5.68,5.7,5.68,Arm(m),2.9,2.92,2.9,2.91,Bucket(m3)SAE,0.92,1.0,1.0,1.0,0.8,0.9,0.8,0.91,2025/4/29 周二,大小臂的选取与铲斗容量,相对较短的大小臂具有较大的挖掘力，宜可配较大容量的铲斗，可提高生产率，但是同时以降低挖掘范围为代价。,较长的大小臂，尤其是超长臂挖掘机，具有较小的挖掘力，宜可配较小容量的铲斗，优点是扩大挖掘范围。,2025/4/29 周二,Volvo,铲斗系列,经过对中国挖掘机工况和施工方式的调研，,VOLVO,为中国市场设计了更加丰富，更加适合中国广大用户需求的铲斗系列。,其中,EC210B EC210BLC EC240B EC240BLC EC290BLC,五种机型，配置为标准大小臂时，共有,11,种标准型铲斗。,2025/4/29 周二,新铲斗系列的优点,降低：,大臂 小臂的故障率,循环时间,燃油消耗,提高：,单位挖掘力,生产率,机器的耐用性,机器的稳定性,2025/4/29 周二,新铲斗系列的外观,2025/4/29 周二,大小臂的加工过程,2025/4/29 周二,前端工作销轴的连接特点,2025/4/29 周二,前端工作销轴的连接特点,2025/4/29 周二,前端工作销轴的润滑,2025/4/29 周二,4.,上部回转体,2025/4/29 周二,上部回转体,-,驾驶室,2025/4/29 周二,驾驶室,2025/4/29 周二,驾驶室外观,2025/4/29 周二,驾驶室内部布局,2025/4/29 周二,IECU,2025/4/29 周二,左侧控制开关盘,行驶警示音停止开关,静音开关,附加的工作灯开关,灯开关,驾驶室照明灯开关,左快换接头开关,过载警示开关,座椅加热开关,小时计,标准,可选件,2025/4/29 周二,右侧控制开关盘,增压,/,液压锤,/,液压剪,选择开关,行驶速度选择开关,自动怠速选择开关,最大功率模式选择开关,工作灯开关,右快换开关,快速安装发声警告开关,发动机速度控制开关,室内空气温度传感器,上部雨刮器开关,喷水器开关,下部雨刮器开关,标准,可选件,起动开关,2025/4/29 周二,发动机转速控制开关,2025/4/29 周二,安全锁定杆,2025/4/29 周二,空调器,2025/4/29 周二,空调器出风口,13,只可调节出风口,2025/4/29 周二,驾驶室视野,驾驶室视野较宽阔,2025/4/29 周二,前窗的开启,2025/4/29 周二,饮水杯座,2025/4/29 周二,空调器滤芯和后方储物箱,2025/4/29 周二,诊断接口和收录机,2025/4/29 周二,SDU,诊断,特点,:,SDU(Service Contronic),是帮助日常维护和故障诊断的便捷的检测仪器。,SDU,通过识别故障信息来减小故障诊断的时间。此工具可以故障查询和机器设定；多种不同的功能能够在液晶显示屏上显示。其中包括：基本信息，发动机系统，电气系统，液压系统，程序模式，自诊断结果等。,好处,:,更精确的诊断,易于排除故障,节省时间,2025/4/29 周二,VCADS Pro,诊断,VCADS Pro(VOLVO,计算机辅助诊断系统,):,特点,:,基于个人电脑的软件系统，可以提供,:,编程,测试,校准,工作卡,好处,:,可以进行,设备,升级，,更换,以适应新的,工作,条件,更快,故障诊断,2025/4/29 周二,MATRIS,系统,MATRIS,(,机器,信息跟踪系统,):,特点,:,MATRIS,是一种软件系统，可以把车载电子控制单元（,V-ECU,),上的操作数据下载到个人电脑上进行分析,软件将,设备,信息以柱状图方式显示出来，用来,分析,不同工况下,设备,使用情况,好处,:,使工程师更高效,服务设备,2025/4/29 周二,遮阳板,2025/4/29 周二,紧急逃生锤,2025/4/29 周二,驾驶室门,2025/4/29 周二,驾驶室内部的保养表,2025/4/29 周二,减震装置,2025/4/29 周二,上部回转体,-,发动机,2025/4/29 周二,发动机,安装了增压中冷的大功率高性能发动机,采用电控直喷发动机,2025/4/29 周二,进排气系统,1.,空气滤清器,2.,预滤清器,3.,涡轮增压器,4.,中冷器,5.,发动机,6.,消音器,7.,进气传感器（压力和温度）,8.,空气预热元件,9.,下排气管路,2025/4/29 周二,发动机铭牌,2025/4/29 周二,发动机燃油系统,2025/4/29 周二,发动机涡轮增压器侧,2025/4/29 周二,发动机风扇侧,2025/4/29 周二,发动机过滤器侧,2025/4/29 周二,发动机俯视图,2025/4/29 周二,油水分离器,2025/4/29 周二,发动机上的传感器,增压压力传感器,冷却液温度传感器,凸轮轴位置传感器,增压温度传感器,燃油温度传感器,机油压力传感器,曲轴转速传感器,2025/4/29 周二,E-ECU,2025/4/29 周二,发动机消音器,2025/4/29 周二,上部回转体,-,液压部件,2025/4/29 周二,简单的液压回路,原动机,液压泵,（送出液压油）,液压控制阀,（控制压力、,流量和方向）,执行元件,（将油压转换,成机械能）,工作,大小,速度,方向,液压油油箱,换向阀,高压油,高压油,低压油,低压油,节流阀,液压油缸,液压马达,2025/4/29 周二,泵室,2025/4/29 周二,泵室底部,2025/4/29 周二,泵室内部件,2025/4/29 周二,泵室部件,2025/4/29 周二,泵室内电磁阀,2025/4/29 周二,主控制阀,2025/4/29 周二,主控制阀,2025/4/29 周二,主控制阀,2025/4/29 周二,主控制阀,2025/4/29 周二,主控制阀,2025/4/29 周二,先导阀块,2025/4/29 周二,先导阀块,2025/4/29 周二,空气滤清器室,2025/4/29 周二,空气滤清器室,2025/4/29 周二,散热器室,2025/4/29 周二,回转装置,2025/4/29 周二,回转装置,2025/4/29 周二,回转内齿圈,2025/4/29 周二,回转支承,2025/4/29 周二,燃油箱,2025/4/29 周二,燃油箱,2025/4/29 周二,液压油箱,2025/4/29 周二,液压油箱,H,L,2025/4/29 周二,配重前隔板,2025/4/29 周二,配重,2025/4/29 周二,上部回转体的电气部件,2025/4/29 周二,E-ECU,2025/4/29 周二,E-ECU,相关传感器,增压压力传感器,冷却液温度传感器,凸轮轴位置传感器,增压温度传感器,燃油温度传感器,机油压力传感器,曲轴转速传感器,2025/4/29 周二,电控单体泵,2025/4/29 周二,冷却液液位传感器,2025/4/29 周二,进气温度和压力传感器,2025/4/29 周二,V-ECU,2025/4/29 周二,I-ECU,2025/4/29 周二,蓄电池室及主开关,2025/4/29 周二,液压压力开关,2025/4/29 周二,空调器高低压开关,2025/4/29 周二,燃油油位传感器,2025/4/29 周二,蓄电池室配电盒,2025/4/29 周二,配电盒内部部件,2025/4/29 周二,5.,下部行走体,2025/4/29 周二,下部行走体（行走架）,2025/4/29 周二,托链轮,2025/4/29 周二,支重轮,2025/4/29 周二,张紧油缸及张紧轮,2025/4/29 周二,驱动轮,2025/4/29 周二,行走马达,2025/4/29 周二,THANKS,谢谢,2025/4/29 周二,
