朗逸BCM系统控制原理分析及故障诊断PPT学习课件.ppt

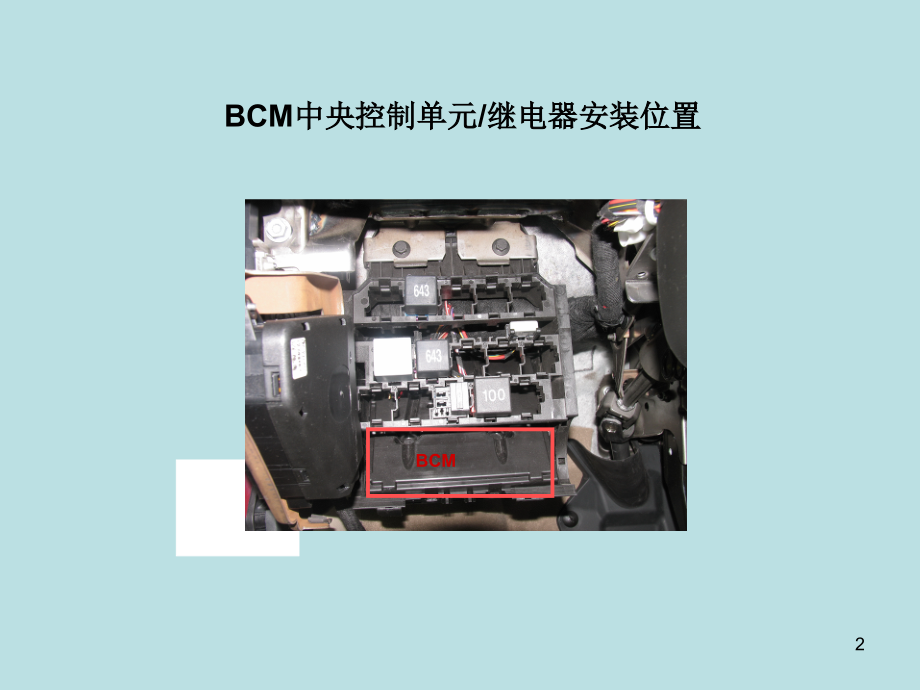

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,朗逸,BCM,系统控制原理,1,BCM,中央控制单元,/,继电器安装位置,BCM,2,BCM,中央控制单元,(,车载网络和网关及舒适系统控制器集成在一起,),诊断,:BCM,有二诊断地址,(09,车载网络,19,网关,),实施,BCM,自诊断,09,地址,3,BCM,控制单元，它的主要功能有：,一 电源管理,二 灯光控制,(,制动灯,.,倒车灯,.,转向灯,.,顶灯,),只有在自动档车倒车灯受,BCM,控制,三 后窗加热控制、外后视镜加热控制,四 雨刮系统控制,五 总线网络管理,六 门控系统,(,遥控,),七,朗逸乱报警原因分析,4,BCM,负载管理,负载管理是为了防止蓄电池过度放电造成损坏，或无法启动车辆。,负载管理模式：点火开关打开，交流发电机启动。,当蓄电池电压低于,12.7V,时，,J519,要求提高怠速转速。,当蓄电池电压低于,12.2V,时，依次关闭下列用电器：,座椅加热,后风窗加热,车外后视镜加热,自动空调,信息娱乐系统,5,制动灯控制电路,左制动灯,高位制动灯,右制动灯,6,转向灯控制电路,转向灯开关,应急灯开关,安全气囊,仪表,左前转向灯,左后转向灯,左后视镜转向灯,右后视镜转向灯,右后转向灯,右前转向灯,7,三 可加热后窗控制原理,后窗加热开关,E15(69),信号，后窗,加热开关信号识别：可通过,091132,读取判断输入电路是否正常,开关信号进,J519,，由,J519,内部继电器结合，输出控制加热器,Z1(115),工作,外后视镜加热控制状态识别：可通过,091133,数据块读取，通过执行器最终控制诊断判断输出电路是否有故障,8,三 可加热后视镜控制原理,E231,车外后视镜加热按钮信号进,J519,（,T73b58,）,外后视镜开关状态：可通过,091132,读取判断输入电路是否正常,J519(T73a38),输出到,Z5Z4,外后视镜加热控制状态：可通过,091133,数据块读取，通过执行器最终控制诊断判断输出电路是否有故障,(28)(29),9,三 可加热后窗、后视镜控制数据块,第,32,组,第,33,组,10,朗逸,BCM,匹配设定,外后视镜加热时间,后风窗加热时间调整,下面，以后风窗加热时间调整为例做个说明,11,12,13,14,15,16,17,18,四 刮水、喷水泵控制原理,19,电路图错误,20,拔去,SC40,量该点是否对地短路,21,快档输入,慢档输入,间隙档,22,一级,23,第三组,24,32,组,4,区,25,36,组,1,区,2,区,3,组,3,区,26,间隙档控制,慢档控制,快档控制,清洗泵驱动供电,搭铁回路,27,五,BCM,总线网络管理,发动机,变速箱,仪表,气囊,空调,收音机,/,导航,电话,(,选装,),左前门,右前门,诊断,车载网络控制单元,-,长编码,网关控制单元,-,长编码,28,六 门控系统,(,遥控闭锁,),一 遥控闭锁信号通过天线进入,BCM,系统控制单元,J393,，,J393,接收信号给电机马达,V56,、,V57,、,V115,、,V97,供电，由,T73a12,脚给,V56,、,T73a15,脚给,V57,、,V115,、,V97,供电,T73a11,脚回路（即,T73a11,脚：安全锁止时,0V,解锁,12V,锁止,0V,），电机马达,V56 V57V115V97,在一个伞形面里从左边到右边正转一下,并带动,F220F221F222F223,触点由打开到闭合，,F220F221F222F223,闭合信号反馈给,J393,J393,断开给,V29V30 V115V97,的供电，电机停止工作，四门门锁完成闭锁动作。,（,给电机马达,V56,设置独立独立控制线，是为了实现单门开启和四门开启功能,）,29,30,六 门控系统,(,遥控开锁,),二 遥控开锁信号通过天线进入,BCM,系统控制单元,J393,，,J393,接收信号由,T73a11,脚供,12V,电给电机马达,V56,、,V57,、,V115,、,V97,，由,T73a12,脚给,V56,回路、,T73a15,脚给,V57,、,V115,、,V97,回路,，电机马达,V56,、,V57V115V97,在一个伞形面里从右边到左边反转一下,并带动,F220F221F222F223,触点由闭合到打开，,F220F221F222F223,打开信号反馈给,J393,J393,断开给,V29V30 V115V97,的供电，电机停止工作，四门门锁完成开锁动作。,31,六 门控系统数据块,第五组 门控开关信号,第四组,第六组,32,六 门控系统数据块,第八组,钥匙锁动作,第七组,F220F223,反馈信号,33,六 门控系统数据块,第十组,单门开启,四门开启,第十一组,第十二组,34,七 朗逸报警信号控制原理,朗逸客户反映车辆停在宾馆门口，出现没有规律的乱报警情况，有时仪表内行李箱灯亮，检查发现是后盖的灯控开关固定松旷故障，建议将固定螺丝改为自攻螺丝，,35,七 后盖控制数据块,打开,关闭 后盖触点状态,未操作,已操作 门饰板上开关动作,未安装,未启动,正常 门饰板上开关动作,未安装,36,朗逸更换,BCM,注意事项,朗逸1.6钥匙拔掉后雨刮刮个不停,，更换,1.6,手动挡,BCM,后中控上锁失效，只能控制弹出，无法控制落锁一般会是什么问题,?,一辆朗逸,BCM,坏了，从另一辆车上拆下。匹配完怎么玻璃和天窗都不管用？,更换,BCM,后出现无法遥控升降前窗情况？需要对单个摇窗机进行学习（到顶手勾一下），都学习过了，再试遥控升窗功能，就有了。,一 长编码重新设定,.,二 关闭生产模式,三,BCM,控制单元，共,3,种型号,1.6,升手动基本零件号：,18D.937.085,低档,1.6,升自动基本零件号：,18D.937.086,中档,1.6,升,2.0,升手动,自动豪华零件号：,18D.937.087,高档,087,可替代,086,、,086,可替代,085,反之不行,.,，,37,朗逸更换,BCM,步骤,使用引导性功能匹配,BCM:,引导型功能,车身控制单元,匹配设定,特殊功能,关闭生产模式,使用引导性功能输入,BCM,长编码,:,旧的先别取下，进入引导性功能，,5052,读取旧,BCM,信息，然后写入新,BCM,引导型功能,车身控制单元,多功能性编码,更换,BCM,自行对控制器编码,使用自诊断功能匹配,BCM:,在,15,、,03,中有编码错误，进,19,数据总线诊断接口,008,编码（保养,$22,）,00802,（编码安装列表）将,15,、,03“,未编码”的改成“已编码”。,38,朗逸,BCM,遥控匹配步骤,一 使用,5052,引导性功能：,09,地址,功能,车身控制单元,匹配设定,遥控匹配中进行,二 用,5052,自诊断功能匹配多把遥控器钥匙,，不用,09-12-00,清零复位。,09-12-01,同样的工序操作,2,次就配,2,把钥匙！每车最多可配,4,把遥控钥匙。另外朗逸的遥控器是朗逸专用的，和,B5.POLO,不一样。,39,朗逸的遥控器问题,我们遇到过朗逸的遥控器问题，匹配一次只用十多天就无效，已更换过,BCM,，或更换过发射器，效果一样的，像这样的故障是怎么解决的？这时需要更换一个什么型号的,BCM,？如果换,BCM,后解决了，是,BCM,的中央处理器的记忆出现了问题了吗？还是遥控器与,BCM,之间信号联络差？,40,
