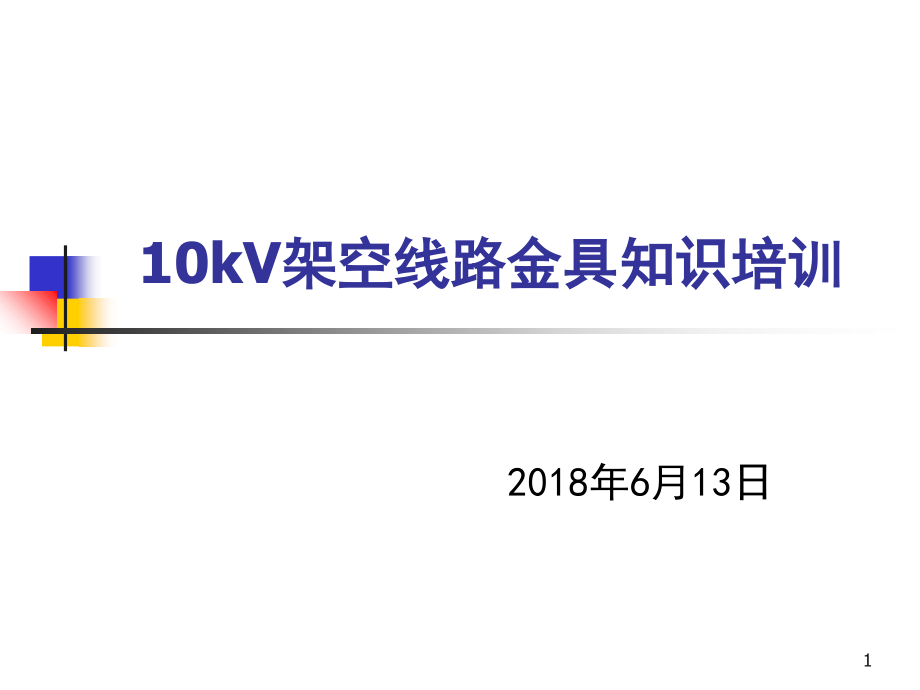

10kV架空线路金具知识培训演示幻灯片.ppt

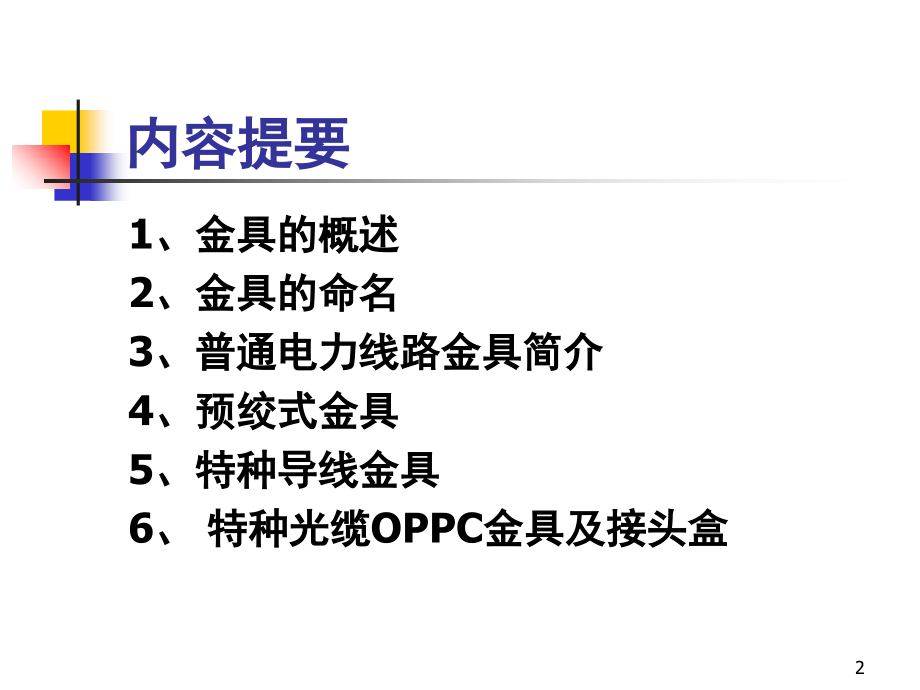

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,10kV,架空线路金具知识培训,20,18,年,6,月,13,日,1,内容提要,1,、金具的概述,2,、金具的命名,3,、普通电力线路金具简介,4,、预绞式金具,5,、特种导线金具,6,、特种光缆,OPPC,金具及接头盒,2,金具的概述,1、,金具的定义,:,发 电,升压变电所,输电线路,用户,降压变电所,升压变电所和降压变电所的配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用附件均称为金具,3,金具的概述,2、,金具的用途,:,1）、,悬垂金具:,这种金具主要用来悬挂导线或光缆于绝缘子或者杆塔上(多用于直线杆塔,),2）、耐张金具:,这种金具用来紧固导线终端，使其固定在耐张绝缘子串上，也可以地线、光缆及拉线上（多用于转角或者终端杆塔上）,3）、连接金具:,又称为挂线零件。主要用于绝缘子连接成串及金具与金具的连接。它承受机械载荷。,4）、接续金具:,这种金具专用于各种裸导线、地线的接续。接续金具承担与导线相同的电气负荷及机械强度。,4,2、,金具的用途,:,5）、防护金具:,这种金具用于保护导线、绝缘子等。如均压环、防震锤、护线条等。,6）、接触金具:,这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的,T,接及不承受力的并线连接等。,7）、固定金具:,这种金具用来紧固导线终端，使其固定在耐张绝缘子串上，也可以地线、光缆及拉线上（多用于转角或者终端杆塔上）,金具的概述,5,金具的概述,金具,电气化铁路接触网金具,架空线路电力金具,架空线路通信金具,悬垂金具类，,C,耐张金具类,N,接续金具类,连接金具类,J,防护金具类,F,配电金具类,预绞式悬垂金具,预绞式耐张金具,预绞式接续金具,连接金具,防护金具,其他配套金具,(按照形式:普通、预绞式),(按照形式:,ADSS、OPGW、OPPC,、下水管道金具),3、,金具的分类,:,6,金具的命名,附加字母及数字,首位字母代表分类；,二、三位特征字母，均为汉字的第一个字母,主要性能代字：导线的标称截面,首字母,C,N,J,F,T,S,M,分类名称,悬垂,耐张,接续,防护,T,接,设备,母线,1,、电力,金具的命名规则(,DL/T 683),:,首字母,B,D,L,P,Q,U,W,Y,Z,分类名称,避雷,调整,联板,平行,球头、牵引,U,型挂环,U,型螺丝,碗头,挂板,延长,直角、,十字,首,字,母,7,金具的命名,1.2,、,命名规则,第二、三位字母的意义,字母,意义,字母,意义,B,C,D,F,G,H,J,K,L,M,N,板、爆、并、避、包、变、补,槽、垂、锤、悬,倒、单、导、吊、搭,方、防、封,固、钢、过、隔、钩、管,环、护、合、弧,矩、间、均、加、绞、绝,卡、扛、扩,螺、拉、立、菱、铝,母,内,P,Q,R,S,T,U,V,W,X,Z,Y,平、屏,球、牵、轻,软,双、三、伸、设,椭、跳、调、,T,U,形,V,形,外、碗,楔、修、悬,终、支、组、十、重,压、圆、（牵）引、预,8,金具的命名,1.3,、,命名规则,主参数的意义,1,、表示适用导线的标称截面，,mm,2,;,2,、表示适用导线的标称截面，铝截面,/,钢截面,3,、表示标称破坏载荷，,t,；,4,、表示间距，,cm(,或,mm),；,5,、当产品适合多种标称截面的导线时，采用组合字代表导线截面，具体如表：,组,合,号,导线截面（,mm,2,）,铝绞线、钢芯铝绞线,钢绞线,0,1,2,3,4,5,6,16-25,35-50,70-95,120-150,185-240,300-400,500-630,25-35,50-70,100-120,135-150,9,金具的命名,1.4,命名规则附加字母的意义,1,、,以,A,、,B,、,C,作区分，代表意义如下：,区分,区分长度,区分引流角度,区分附件构件,A,B,C,短型,长型,0,度,30,或,50,度,90,度,附碗头挂板,附,U,形挂板,2,、,附加字母表示导线结构，具体意义如下表,代表字母,L,Q,J,G,B,K,H,HG,BG,Z,N,导线结构型式,铝绞线,减,轻,型,加强型,钢绞线,铝包钢,扩径,铝合金,钢芯铝合金,钢芯铝包钢,自阻尼,耐热铝合金,10,金具的命名,1.5,电力金具型号命名示例（,1,）,产品型号示例,首位字母含义,二、三字母含义,主参数含义,附加字母含义,CGU-5A,CGU-5K,C-,悬垂线夹,G-,固定,U-U,型螺丝型,F-,防晕型,组合号,5,，用于钢绞线直径,23.0,29.5,A-,附碗头挂板,K-,上扛式,FD-1.A,FJP.500CS,F-,防护（震）金具,D-,导线,J-,均压环,P-,屏蔽环,组合号,1,电压等级,500kV,.A-,第一次改进,C-,悬垂绝缘子串,S-,双联,JT-16L,JY-300/50,JB-185,JGB-1,J-,接续金具,T-,椭圆管,Y-,圆形管,B-,补修管,G-,并沟、,B-,避雷线,截面积,铝截面积,/,钢截面积,钢芯铝导线截面积,组合号,1,钢绞线,L-,铝绞线用,G-,钢绞线用,LV-1020,LS-1221,L-,联板,V-V,型悬挂,S-S,双联、双母线,前两位表示破坏荷载,标记，后两位表示孔距（,mm,）,NLD-1,NY-35G,NY-240/30N,N-,耐张线夹,L-,螺栓型、,D-,倒装式,Y-,压缩型,绞线组合号（适用导线,5.0-10.0,）,绞线截面积,铝截面积,/,钢截面积,G-,钢绞线用,N-,耐热导线用,11,金具的命名,1.5,电力金具型号命名示例（,2,）,产品型号示例,首位字母含义,二、三字母含义,主参数含义,附加字母含义,PD-0720,P-2030,P-,平行挂板,D-,单板,标称破坏荷载,前两位表示标称破坏荷载，后两位表示孔距（,cm),Q-7,QP-10,QY-7,Q-,球头,牵引板,P-,平面接触,Y-,引,标称破坏荷载,标称破坏荷载,标称破坏荷载,SLG-1A,SY-35/6B,S-,设备线夹,L-,螺栓型、,G-,过渡,Y-,压缩型,绞线组合号,铝截面积,/,钢截面积,A-0,、,C-45,B-30,、,D-90,W-7A,WS-21,W-,碗头挂板,S-,双联,标称破坏荷载,标称破坏荷载,A-,短型,B-,长型,12,金具的命名,2,、光缆金具的命名规则,适用缆径（以四位阿拉伯数字表示）,适用缆种类代号,A-ADSS、O-OPGW,T-,通用（通常不填写,）,分类代字（,N-,耐张线夹，,C-,单悬垂线夹，,SC-,双悬 垂，,QC-,切线悬垂，,FY-,防震锤，,FL-,螺旋减振器）,主要性能代字（三位四位阿拉伯数字表示）,13,金具的命名,2.1,光缆金具中主要性能代字的意义,1,、对于耐张线夹表示金具承受的握力,(kN),，不足三位的前面补,0,；,2,、悬垂线夹表示金具适合的档距（,m,）,不足四位的补,0,；,3,、对于双悬垂线夹表示轴线间距（,mm,），不足四位补,0,；,第四位代字：,适用缆径，指金具所配光缆的直径，一般到小数点后两位。,如：光缆直径为,12.30,，可以表示成,1230,。,14,金具的命名,2.2 OPGW,光缆悬垂金具的型号说明,金具型号,适合,RTS,值,OC-100-*,40-49,OC-200-*,50-59,OC-300-*,60-69,OC-400-*,70-79,OC-500-*,80-89,OC-600-*,90-99,OC-700-*,100-109,OC-800-*,110-130,注：*代表光缆直径，如缆径,12.9,，档距,300,米则表示为,:OC-0300-1290,15,金具的命名,2.3 OPGW,光缆耐张金具的型号说明,金具型号,适合,RTS,值,ON-050-*,40-49,ON-060-*,50-59,ON-070-*,60-69,ON-080-*,70-79,ON-090-*,80-89,ON-100-*,90-99,ON-110-*,100-109,ON-120-*,110-130,注：*代表光缆直径，如缆径,12.9,，光缆,RTS:75kN,则表示为,:ON-080-1290,16,普通电力线路金具的简介,第一节 悬垂线夹,一、基本要求,1、悬垂线夹的悬垂角不小于25,；,2、悬垂线夹的曲率半径不小于被安装导线的8倍；,3、悬垂线夹对不同的导线的握力与导线额定抗拉强百分比不小于表2数值；,4、悬垂线夹的安全系数2.5,17,悬垂线夹,特 点：挂板宽，摆角应不大于45,；握力大，导线外需要缠绕铝包带；,材 料：可锻铸铁件,适用范围：中小截面的铝绞线及钢芯铝绞线,1、,U,型螺丝式悬垂线夹（,CGU）,18,特 点,：线夹线槽直径大；加,U,型挂板减少挂板弯距,材 料,：可锻铸铁类,适用范围,：大截面的钢芯铝绞线或缠绕护线条的导线,2、带,U,型挂板悬垂线夹（,CGU-A）,悬垂线夹,19,悬垂线夹,特 点,：能直接与绝缘子相连,；,加碗头挂板减少挂板弯距。,材 料,：可锻铸铁,适用范围,：大截面的钢芯铝绞线或缠绕护线条的导线,3、带碗头挂板悬垂线夹（,CGU-B）,20,悬垂线夹,4、铝合金悬垂线夹（,CGH）,特 点,：线夹强度高、重量轻、磁损小。,材 料,：铝合金件,适用范围,：中小截面的钢芯铝绞线或铝绞线,21,悬垂线夹,特 点,：线路不需要安装间隔棒，各线夹可以单独在挂板上转动，受到风荷载时，线夹与绝缘子一起摆动,。,材 料,：铝合金制件,适用范围,：双分列中小截面的钢芯铝绞线或铝绞线 （220,KV）,5、垂直排列双悬垂线夹（,CCS）,22,悬垂线夹,特 点：握力大，电晕小、重量轻、磁损小等,。,材 料：铝合金,适用范围：500,KV,四分裂导线,6、悬垂线夹（,XGF/CGF）,23,普通电力线路金具的简介,第二节 耐张线夹,一、基本要求,1、,耐张线夹的握力不小于导线的90%,UTS;,变电所用耐张不小于导线的65%,UTS;,2、,螺栓型耐张线夹的曲率半径应不小于导线的8倍；,3、线夹的温升应不大于导线的温升；,4、线夹得出口和接续管出口均应作成圆滑的喇叭口状；,5、线夹的载流量不小于导线的载流量；,6、线夹的电阻应不大于被安装等长导线电阻的1.1倍,24,耐张线夹,1、倒装式螺栓型耐张线夹（,NLD）,原 理：借,U,型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦效应来固定导线的,材 料：铸铁件,适用范围：缠绕上铝包带的铝绞线、钢芯铝绞线(农网、变电站等,),25,耐张线夹,2、铝合金螺栓型耐张线夹（,NLL）,原 理：借,U,型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦效应来固定导线的。据有抗腐蚀性好,材 料：高强度铝合金铸造,适用范围：缠绕上铝包带的铝绞线、钢芯铝绞线(110,kv,以下主电网、变电站等,),26,耐张线夹,3、楔型耐张线夹（,NX）,原 理：利用楔的劈力作用，使钢绞线锁紧在线夹内。,材 料：可锻铸铁铸造,适用范围：避雷线、拉线用,27,耐张线夹,原 理：铝管与钢锚组成，钢锚用来接续和锚固钢芯铝绞线的钢芯，然后套上铝管本体，以压力使金属产生塑性变形，从而使线夹与导线结合位一整体,。,材 料：钢锚为锻造；,适用范围：大截面钢芯铝绞线、铝合金绞线、扩径导线、耐热导线等,4、压缩型耐张线夹（,NY）,28,耐张线夹,原理：钢锚的钢管仅承受钢芯的拉力，导线的全部拉力由钢锚的环箍承担。,4.1,钢芯铝合金导线用压缩型耐张线夹（,NY）,29,耐张线夹,原理：铝合金没有钢芯，钢锚仅有环箍没有钢管，环箍部分与铝管压缩后为一个整体，以传递整根导线拉力。,4.2 铝合金绞线用压缩型耐张线夹（,NY）,30,耐张线夹,原理：铝包钢可以用钢管进行接续，用钢管继续后再套上铝管本体，导流由铝管承担，铝管基本上不承受机械荷载。,4.3 铝包钢绞线用压缩型耐张线夹（,NY）,31,普通电力线路金具的简介,第三节 连接金具,一、基本要求,1、连接金具的安全系数,金具的安全系数一般为2.5,2、破坏载荷系列分13个等级：40、70、100、120、160、210、250、300、400、500、600、800、1000,KN,3、,螺栓、螺栓连接等尺寸要求,二、分类,球,窝；环,链、板,板系列连接金具,32,连接金具,三、连接金具配置原则,：,球与碗相配；环与环相扣；板与杆（螺栓杆）相配；,33,连接金具,U,型环式,U,型式,Z,挂板型式,UB,型式,UJ,螺丝式,Z,挂板型式,加长,U,型式,四、连接金具与杆塔的连接形式,：,34,连接金具,U,型挂环,U,型螺丝,UB,型挂板,五、,OPGW,单悬垂与杆塔的连接形式,1,（与塔连接螺栓平行于线路）,：,35,连接金具,U,型挂环,U,型螺丝,UB,型挂板,五、,OPGW,单悬垂与杆塔的连接形式,2,（与塔连接螺栓垂直于线路）,：,36,连接金具,U,型挂环,U,型螺丝,UB,型挂板,六、,OPGW,双悬垂与杆塔的连接形式,1,（与塔连接螺栓平行于线路）,：,37,连接金具,U,型挂环,U,型螺丝,UB,型挂板,六、,OPGW,双悬垂与杆塔的连接形式,2,（与塔连接螺栓垂直于线路）,：,38,普通电力线路金具的简介,第四节 接续金具,一、基本要求,1、接续点的机械强度不小于被接续导线的90%,UTS;,2、,接续电阻应不小于等长的导线电阻；,3、在额定电压下，长期通过最大负荷电流时，温升不应高于导线温升。,4、安装时应该按照严格的施工技术要求来进行,。,39,接续金具,1.1,钳压接续金具,钳压接续属于搭接接续的一种，将导线端头搭接在薄壁的椭圆形管内，以液压钳或机动钳进行钳压。,40,接续金具,1.2,液压接续金具,钳压接续属于搭接接续的一种，将导线端头搭接在薄壁的椭圆形管内，以液压钳或机动钳进行钳压。,41,接续金具,1.3,预绞式接续金具,42,接续金具,1.4,修补用接续金具,GB110-750KV,架空电力线路施工及验收规范规定：单金属导线再同一截面处损伤面积占总面积的7%以下，可以采用预绞式修补条或铝包带缠绕修补，面积在7%-17%（7%-25%,LGJ），,应采用修补管修补。,修补管使范围：钢绞线7断一股，19股组成的断2股;,预绞式修补条：这种修补条仅能用于断股7%及以下损伤范围不大的线股上，以使断股范围不致扩大，但达不到补强的效果。,43,普通电力线路金具的简介,第五节 防护金具,1、防护金具分类,a、,导线及避雷线的机械防护金具（护线条、防振锤、间隔棒及悬重锤等）,b、,绝缘子的电气防护金具（均压环、屏蔽环、均压屏蔽环）,C、,光缆用的机械防护金具（防振锤、护线条、引下线夹、余缆架等,）,44,防护金具,1.1 4D,系列音叉式防振锤,特点：,1,、音叉式大小锤头，距线夹中心不等长，具有四个谐振频 率，拓宽消振频带,2,、铝合金线夹减小磁滞涡流损耗,3,、锤头热镀锌，提高了防腐性能,4,、锤头与钢绞线胶沾，握力大，防振性能稳定,适用范围：普通电力导线线路、,OPGW,、,ADSS,光缆线路,45,预绞式电力线路金具,1,、预绞式悬垂线夹（,CL、OC、AC）,特 点：握力大，电晕小、重量轻、磁损小等,。,材 料：铝合金,适用范围：重冰及档距较大地区，线路要求较高地区。,OPGW、ADSS,等光缆线路,46,预绞式电力线路金具,1,、预绞式悬垂线夹（,CL、OC、AC）,产品特点：,1,、应力分布均匀,（与普通悬垂线夹相比，预绞式悬垂与线缆有更大的接触面积，应力分布均匀，极大提高了线缆承受应力的能力）,2,、降低线缆磨损,（悬垂线夹的预绞丝有足够握力来承受较高的不平衡荷载，从而避免了线缆滑移，降低线缆摩擦）,3,、抗疲劳性强,（预绞式悬垂线夹没有任何螺栓直接作用在线缆上，减少了金具对线缆的应力，同时配有橡胶夹块，进一步减小了悬挂点处线缆的动态弯曲应力）,4,、使用寿命长,（悬垂线夹的预绞丝与线缆材质相符的材料制成，具有极好的弹性及硬度，且抗腐蚀能力强，延长了使用寿命）,5,、电气性能良好,（悬垂线夹的预绞丝端部进行磨圆处理，避免尖端电晕放电）,6,、安装简洁，高效节能,（预绞式金具施工安装时不需要任何安装工具，徒手操作，省时省力）,47,预绞式电力线路金具,2,、预绞式耐张线夹（,NL、ON、AN）,原 理：多根螺旋预绞丝形成空管，空管在承受拉力下形成向内的压紧力，拉力越大压力越大,。,材 料：铝包钢；,适用范围：小截面的钢芯铝绞线、铝合金绞线、,OPGW,光缆、,ADSS,光缆、下水管道光缆等,48,预绞式电力线路金具,2,、预绞式耐张线夹（,NL、ON、AN）,产品特点：,1,、握紧力高,（用于输电线路的线缆预绞式耐张线夹的握力强度达,95%,的线缆计算拉断力,CUTS),2,、耐腐蚀性好,（耐张线夹的预绞丝采用与线缆材质相同的材料，才而确保了较强的耐腐蚀性）,3,、安装简单,（无需任何专用工具，一人徒手完成现场安装操作，安装快捷方便）,4,、通用性强,（可与多种金具配套使用）,49,预绞式电力线路金具,3,、预绞式防振锤（专利）,预绞式防振锤采用挂钩加预绞丝跟线缆连接的方式，预绞丝具有出众的抗疲劳性能，预绞式有效地防止了现有防振锤由于螺栓松动而滑移影响防振效果。预绞丝是预成形螺旋线条，它可以将对导线的静态压应力均匀的分散到较大的区域内，降低了局部压应力，变螺栓连接的刚性连接为柔性连接，增强了线缆的自阻尼，而且直接可以徒手安装不需要专门的工具，频率覆盖区域较广，高频响应较好，能满足特种防振功率要求，从而确保了线路安全运行。,50,预绞式电力线路金具,4,、螺旋减振器（专利）,随着,ADSS,光缆在电力线路上的大量使用，目前市场上防震鞭的耐电腐蚀性能远远不能满足线路安全运行的要求，基于这一点，有人已对中国电力市场上大量使用,ADSS,的安全性提出了质疑。针对这种现状，南通江东通信设备有限公司研制出了一种耐电腐蚀性能极强的螺旋减震器，此产品已通过了权威部门进行的,1000,小时盐雾试验的考验，证明了这种产品的性能能够满足,ADSS,光缆线路长期安全运行的使用要求。南通江东通信设备有限公司拥有这种产品的国家专利。,适用范围：,ADSS,光缆线路 、覆冰区,OPGW,光缆线路,51,特种导线金具,1,、耐热铝合金导线（倍容量导线）压缩型耐张线夹（,NY）,52,特种导线金具,2,、耐热铝合金导线（倍容量导线）接续管（,JY）,53,特种导线金具,3,、散热器,材料：铝合金（重量轻、磁损低、导热性好、承压高、热工性能指标较好,）,装有散热器的耐热金具温升试验电气连接图,54,特种光缆,OPPC,金具及接头盒,技术参数：,1,、该线夹握力不小于光缆,90,RTS,。,2,、外绞丝采用,4.8,铝包钢丝。,3,、内绞丝采用,2.5,铝包钢丝。,4,、所有连接金具采用热镀锌处理，闭口销为不锈钢。,5,、长度为毫米。,1,、,OPPC,耐张线夹,55,特种光缆,OPPC,金具及接头盒,2,、,OPPC,悬垂线夹,技术参数：,1.,该线夹握力不小于光缆,12,RTS,。,2.,外绞丝采用铝合金。,3.,所有连接金具采用热镀锌处理，闭口销为不锈钢。,4.,长度为毫米。,56,特种光缆,OPPC,金具及接头盒,3,、,OPPC,中间悬挂式接头盒,技术参数：,1.,适用电压等级：,Um=35KV,2.,光纤盘留半径,:37.5mm;,3.,盘留光纤长度,:1.6mm;,4.,光纤附加衰减,:0.01dB,5.,最大容量,:144D;,6.,温度范围,:-4 0,+8 0,7.,抗拉强度,2000N;,8.,绝缘子高度：,510mm,；,57,特种光缆,OPPC,金具及接头盒,4,、,OPPC,中间支撑式接头盒,技术参数：,1.,适用电压等级：,Um=35KV,2.,光纤盘留半径,:37.5mm;,3.,盘留光纤长度,:1.6mm;,4.,光纤附加衰减,:0.01dB,5.,最大容量,:144D;,6.,温度范围,:-4 0,+8 0,7.,抗拉强度,2000N;,8.,绝缘子高度：,510mm,；,58,特种光缆,OPPC,金具及接头盒,5,、,OPPC,复合绝缘子座式终端接头盒,技术参数：,1.,适用电压等级：,Um=35KV,2.,光纤盘留半径,:37.5mm;,3.,盘留光纤长度,:1.6mm;,4.,光纤附加衰减,:0.01dB,5.,最大容量,:144D;,6.,温度范围,:-4 0,+8 0,7.,抗拉强度,2000N;,8.,绝缘子高度：,510mm,；,59,
