萤石矿核查矿区资源储量调查报告

47
2020年4月19日
文档仅供参考

全国矿产资源利用现状调查

内蒙古自治区宁城县
xxx萤石矿核查矿区资源储量调查报告

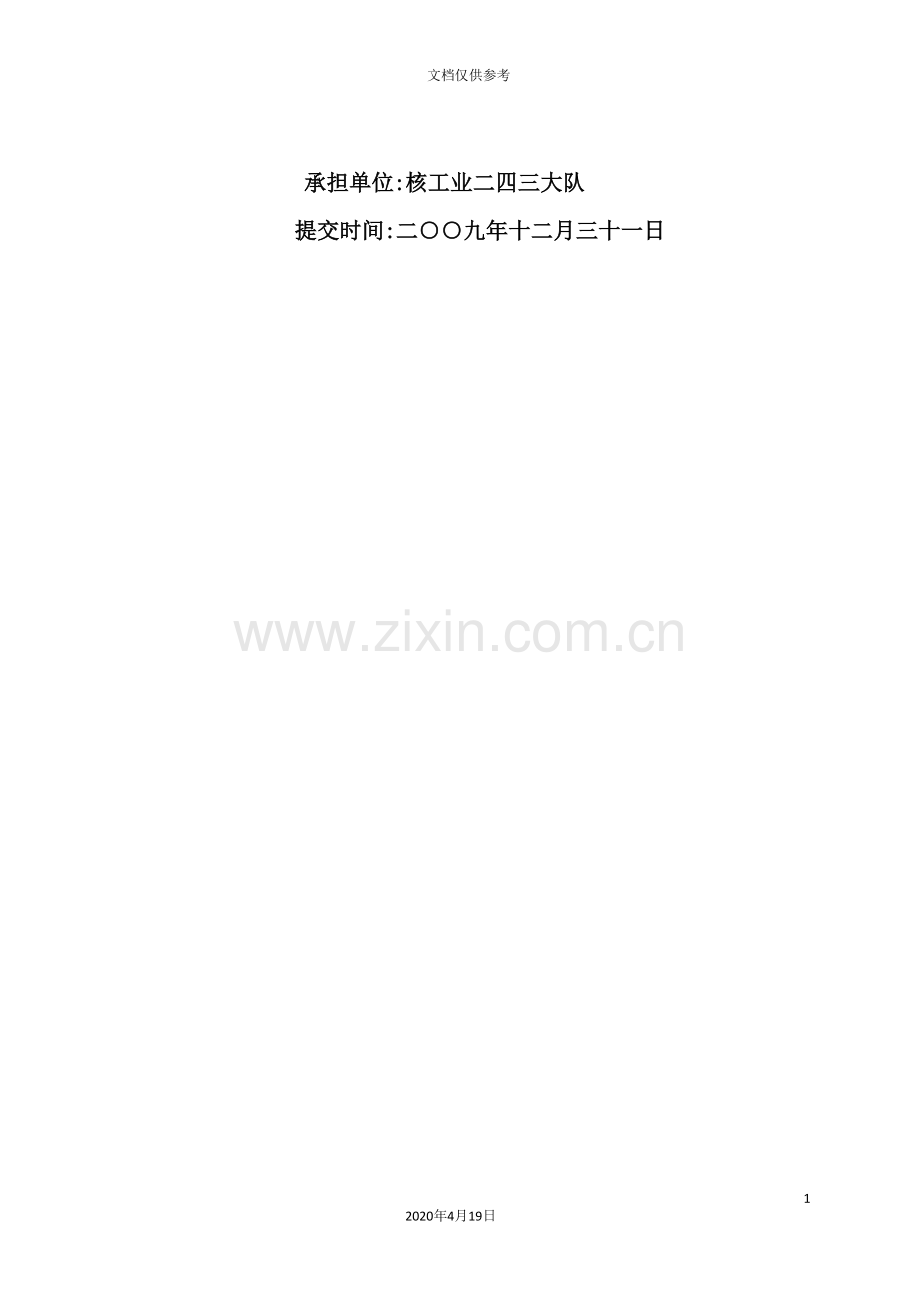

承担单位:核工业二四三大队
提交时间:二○○九年十二月三十一日

内蒙古自治区宁城县
xxx萤石矿核查矿区资源储量调查报告

承担单位
:
核工业二四三大队
大 队 长
:
邹吉斌
总工程师
:
于文斌
项目负责
:
祝洪涛
编 写 人
:
祝洪涛 王卫国 王 宇
提交时间
:
12月31日

目 录
第一章 前言 1
第一节 概况 1
第二节 以往地质工作概况 3
第三节 矿区内矿山设计、开采和资源利用概况 4
第四节 本次工作情况 4
第二章 矿区地质 5
第一节 矿床特征 5
第二节 矿体特征 6
第三节 矿石质量 6
第四节 矿石类型和品级 7
第五节 矿体围岩 8
第三章 矿石加工技术性能 8
第四章 矿床开采技术条件 8
第一节 水文地质 8
第二节 工程地质 11
第三节 环境地质 12
第五章 矿区开发利用情况 13
第六章 核查工作及质量评述 19
第一节 工作方法及质量评述 19
第二节 资料收集情况 21
第三节 实测资料综合评述 22
第七章 资源储量估算 23
第一节 资源储量估算工业指标 23
第二节 资源储量估算范围、对象 23
第三节 资源储量估算方法选择依据 24
第四节 资源储量估算参数确定的原则 24
第五节 矿体圈定原则 25
第六节 采空区(或压覆矿产)边界圈定 25
第七节 块段划分 26
第八节 资源储量类型确定条件 26
第九节 资源储量估算结果 26
第十节 资源储量估算中需要说明的问题 27
第八章 矿山经济技术评价 27
第九章 结语 28
第一节 取得的主要成果 28
第二节 问题与建议 29
第十章 附 图 30
第十一章 附 表 31
第十二章 图件属性表 34
第十三章 附 件 37

第一章 前言
第一节 概况
一、项目来源
根据国土资源部<关于开展全国矿产资源储量利用现状调查工作的通知>(国土资发[ ]192号)和<关于印发全国矿产资源利用现状调查总体实施方案的通知>(国土资发[ ]27号)的要求,内蒙古自治区国土资源厅颁发<关于开展全区矿产资源利用现状调查工作的通知>,并成立全区矿产资源利用现状调查领导小组,统一领导和部署全区矿产资源利用现状调查工作。按相关文件要求,我队受宁城县xxx萤石矿委托,对xxx萤石矿开展矿产资源利用现状调查、储量动态检测及矿业权实地核查工作。
二、目的任务
本次工作的主要目的是经过对xxx萤石矿累计查明资源量、资源储量增减量、资源储量消耗量的核查,查明矿区内保有资源储量的数量、结构、品质和空间分布;经过已探明未上表资源储量、未上表低(超低)品位资源储量、未上表分散小矿资源储量和探矿权人边采边探未上表资源储量的核查、调查与评估,查明矿区内事实上已增加的资源储量的数量、结构、品质和空间分布情况,最终建立和更新矿区资源储量核查成果属性数据库和图形数据库,为自治区的全区矿产资源数据库建设提供基础数据。
三、具体要求
1.本次储量核查工作要在以往地质勘查资料收集、整理和分析的基础上,充分利用近年来资源储量核实及核查检测成果,并按照<内蒙古自治区矿产资源利用现状调查技术要求>进行,数据资料更新到基准年。
2.工作成果除提交纸质成果外,还必须提交相应的电子文件和库文件数据。其中,附图文件除代表性勘探线剖面图和代表性中段平面图能够提供位图外,其余附图均应进行分层矢量化并挂接相应属性。
3.本次核查工作原则上不变更工业指标。核查的资源储量变动超过规定范围的,需编制储量核实报告,履行评审备案手续,并按<内蒙古自治区矿产资源利用现状调查技术要求>提交成果。
4.资源储量类型的确定按资源储量新分类执行。
5.本次矿区资源储量核查的基准日为 12月31日。
6.核查报告中的制图坐标系均为北京54坐标系,黄海高程。大比例尺图件为公里网坐标时,应标注经纬坐标,以便建立二者的对应关系。
四、核查区概况
本次核查区内仅一个采矿权,核查区范围即宁城县xxxx萤石矿(采矿许可证编号:)采矿权范围,属赤峰市xxx管辖,距县政府所在地xxx)约45公里,天义镇到xxx乡有油漆路,xxx乡至萤石矿有砂石路可通汽车,交通较方便(图1－2)。

图1-1 核查矿区范围与采矿权范围关系图

图1-2 交通位置图
1- 高级公路;2-国道;3-省道;4-乡镇公路;5-铁路;6-乡村公路;7-省界;8-旗县界线;9-地级市政府所在地;10-旗县政府所在地;11-乡镇政府所在地;12-矿区位置
本次核查区范围即xxx萤石矿矿区范围,面积0.138km2(表1-1)。
表1- 1 xxx萤石矿核查矿区范围拐点坐标
拐点
纬度
经度
X坐标
Y坐标
略图
1

2

3

4

第二节 以往地质工作概况
1957-1959年河北省地质局区测队,完成1/100万xxx幅区域地质测量;1960-1966年相继有地质部航空物探大队作1/50万航测;
1968年内蒙地质局第二区测队做1/20万xxxx幅区域地质测量;
10月赤峰市xxx地质矿产勘查开发院提交的<内蒙古自治区宁城县xxx乡李麻子沟萤石矿普查报告>中估算估算矿石资源储量推断的内蕴经济资源量(333)5220吨,CaF2资源量3497吨,平均CaF2品位67%。
xxx萤石矿当前只施工了量个平硐,矿体深部的延伸并未控制,建议矿山积极向深部探矿,扩大矿山的规模,获得更好的经济效益。
第三节 矿区内矿山设计、开采和资源利用概况
李麻子沟萤石矿70年代由生产队零星开采,施工沿脉平巷约40米,沿脉盲井6米。
后xxx萤石矿业公司施工沿脉平巷120米,但并未正式开采。
底,宁城县xxx萤石矿得到<关于宁城县xxx萤石矿3000吨萤石/年开采项目备案的通知>,开始启动矿山建设,建设地点为宁城县三座店乡李麻子沟村,建设规模为年开采萤石3000吨,至今在建。
矿山 后即停止了无证开采,在核查工作结束前并未生产。
第四节 本次工作情况
本次工作起止时间为 3月2日— 3月15日,其中:
3月02日— 3月04日:资料收集与室内综合分析整理
3月05日— 3月06日:制定核查方案、编制现状调查表
3月09日— 3月10日:矿山现状调查及矿区现场核查
3月11日— 3月13日:储量估算及复核
3月09日— 3月15日:编写储量核查报告、编制矿产资源利用现状调查成果表、绘制成果图件、整理数据库数据等。
3月16日— 12月:根据现状调查的最新技术要求,对数据库及图件进行相应修改。
1.提交了<内蒙古自治区宁城县xxx萤石矿核查矿区资源储量调查报告>,查明了截至 12月31日该矿区累计查明资源储量、矿山消耗资源储量和保有资源储量。
2.完成了矿区资源利用现状调查,编制了矿山相关开发信息调查表。
3.绘制了核查区平面套合图、工程分布图、资源储量估算图等相关附图共6张。
4.提交了核查区基本情况表、资源储量分割计算统计表、资源储量汇总表等等相关附表。
5.建立了矿山资源储量登记数据库和矿山基础数据库。
本项目由核工业xxx大队承担,勘查资质证书号:xxx。由王宇等几位技术扎实、经验丰富的同志提供技术指导,xxx等同志承担具体工作。
第二章 矿区地质
矿区位于阴山东西构造带与大兴安岭新华夏系构造带交汇部位。大地构造单元属中朝准地台(Ⅰ级),内蒙地轴(Ⅱ级)的东南部位。xxx断块(Ⅲ级)范围内。
出露的地层主要为第四系(Q4),为砂砾石、亚砂土、黄土等松散堆积物,表层为黄色、黄褐色砂土、黄土,分布于缓坡、沟谷两侧,厚0.5-10米。冲积、洪积物为花岗岩、大小不等的石块、砂砾。
矿区内中细粒花岗岩节理较发育,主要有两组:一组走向近东西,倾向北,倾角80°左右;另一组走向近南北,倾向西,倾角70°左右。在花岗岩中见断裂破碎带一条,走向近东西,倾向北、倾角75°左右。断裂被石英萤石矿化充填,为成矿前断裂。
矿区出露岩浆岩为燕山期(γ52-1)中细粒花岗岩,淡肉红色－淡黄褐色,中细粒结构,块状构造,组成矿物主要为石英、正长石,其次为斜长石、黑云母,含少量角闪石、磁铁矿等暗色矿物。风化壳次生节理较发育,呈网格状,岩石破碎,局部岩石风化呈球状,风化壳厚10－20米,中细粒花岗岩是萤石矿体的围岩。
第一节 矿床特征
本区萤石矿矿床类型为热液裂隙充填型。矿体主要赋存于中细粒花岗岩中的构造破碎带中,矿体形态受构造破碎带控制,矿体与围岩接触界线较清楚,矿石矿物为热液形成的矿物,矿体的形成与岩浆演化后期的热液活动有关。
区内共发现有工业价值的矿体1条,编号为Ⅱ号。矿体呈脉状,走向近东西,倾向北,倾角75°左右,脉长50米,矿脉宽1米左右。矿脉两端当前中段已尖灭,底部颇有扩大资源储量的潜力。
第二节 矿体特征
本区当前发现一条矿体,在地表表现为萤石矿化带,有零星露头,断续长约100米,控制萤石矿脉。矿体呈脉状,走向近东西,倾向北,倾角75°左右,脉长50米,矿脉宽1米左右。分布标高938米－895米,与花岗岩接触界线较清楚。
945m中段品位太低,不具工业开采价值。
915m中段控制矿体长度50m,控制矿体真厚度0.9－1.1m,平均1.0m;CaF2品位6.9％－73.8％,平均67.0％。
Ⅱ号矿体总体真厚度0.9～1.1m,平均1.0m,厚度变化系数10.0%,属较稳定型;CaF2品位6.9％－73.8％,平均67.0％,品位变化系数43.57%,属较均匀型。赋矿标高938～895m,控制矿体斜深44.5m。
第三节 矿石质量
一、矿石物质组成
(一)矿石的矿物成份
萤石以淡紫色、淡绿色为主,少量白色,萤石具玻璃光泽,透明－半透明,晶形发育较好,主要为半自形、自形粒状聚晶结合体,一部分萤石与石英共生,呈致密块状体。
矿石矿物:萤石。
脉石矿物:主要为石英,其次为高岭石、绢云母、绿泥石及围岩角砾。
(二)矿石结构、构造
萤石在镜下呈自形－它形粒状结构,呈微密状、块状的集合体。成矿早期多呈自形－半自形的集合体,常见穿插双晶,颜色呈淡紫色,晶洞构造、胶状构造;晚期为它型粒状集合体,颜色为紫色,葡萄状构造,交代原岩形成的萤石和石英。石英为无色透明呈粒状或细脉状产出,含量20－30%。
二、矿石化学成分
萤石矿体CaF2含量占59-73.8％,SiO2占22-36.4%. CaCO3占0.91-1.6％,Fe2O3占0.11-0. 27%,S占0. 04-0. 05%. P占0.06-0. 07%,另外还有微量 Pb、 Zn 、As、Ga 、Cr 、Ni、Cu、Ti。
用于冶金工业的S、P皆为有害成分,本矿区矿石中的S、P含量皆低于可利用指标。
用于化学工业的有害成分为SiO2、CaCO3、S,SiO2含量22-36.4%,由于SiO2含量高不能用于化学工业,但经过选矿之后SiO2含量低于允许含量时能够利用。CaCO3含量0.91-1.6%,低于允许含量。S平均含量0.04%略高于允许含量。
用于玻陶、建材工业有害成分为Fe2O3 和 CaCO3 ,Fe2O3含量0.11-0.27%,低于允许最低含量。CaCO3平均含量1.1 %,高于允许最低含量。
核查矿区内萤石矿石吨位-品位模型见图2-1.

图2-1 xxx萤石矿核查区萤石矿石吨位-品位曲线
二、矿石风化特征
岩石风化后较破碎,次生节理较发育,呈网格状,局部岩石风化呈球状。
第四节 矿石类型和品级
根据矿石中矿物组合,确定本矿床矿石属石英萤石型。
根据矿石结构构造可分为角砾状矿石、条带状矿石、块状矿石、碎裂状及浸染状矿石。以角砾状及条带状矿石为主,它们空间分布上没有规律可寻。
矿石品级属7级品,经手选部分矿石可达6级品,属富矿。
第五节 矿体围岩
矿床围岩为中细粒花岗岩,近矿围岩蚀变主要为硅化,其次为高岭石化、绿泥石化、绢云母化,与萤石关系密切的为硅化。夹石为花岗岩,分布萤石矿脉两侧或其中,萤石矿体与围岩界线清楚。
矿体上、下盘与围岩接触界线为断层滑面,部分地段发育形成断层泥,与围岩粘结不坚固,开采时异易滑落,萤石矿呈角砾状、块状,裂隙较发育,矿石较破碎,稳固性差。开采时异易掉块,因此矿体应属不太稳固的矿层。
第三章 矿石加工技术性能
矿山规模小,受年产量、矿石价格等条件的影响,产品方案定为萤石原矿,以7级、6级品为主,因此矿山不建选厂,手选水洗为主。矿石硬度4°,CaF2含量平均67.0％左右,萤石质量较好,属富矿,局部SiO2含量偏高,硬度增大,萤石晶形发育较好,萤石与石英共生矿石呈块状。矿体呈脉状,CaF2含量较高,矿石出售萤石块矿,部分萤石粉矿。块矿粒度350mm—6mm,小于6mm为萤石粉。
矿山手选试验工作流程见图3－1。
第四章 矿床开采技术条件
第一节 水文地质
一、区域水文地质条件概述
根据水文队区域水文地质普查报告水文资料,本区属于干旱半干旱气侯,构造剥蚀高中山区。地下水类型为基岩裂隙水和松散堆积层类孔隙水两大类。
1、基岩裂隙水
主要分布于大面积的基岩山区依据含水岩系岩性及贮水条件的差异,分为构造裂隙水、风化裂隙水。

图3－1 手选试验流程图
(1)构造裂隙水
主要含水岩系岩性为华力西期－燕山期花岗岩类及零星分布的古生代变质岩和一部分中生代火山岩类。岩层节理裂隙较发育,但裂隙多属闭合型,故赋水条件较差,富水性弱,泉水流量6-34吨/日。水化学类型以HCO3-Ca·Na型为主,矿化度小于0.5克/升。
(2)风化裂隙水
含水岩性为华力西期－燕山期花岗岩类和一部分古生代变质岩类以及一部分中生代火山碎屑岩类,风化裂隙发育,裂隙多为开启型,风化壳厚10－20米,赋水条件较强,泉水流量40-80吨/日,变质岩由于裂隙多被充填,泉流量一般在30吨/日左右。水化学类型为HCO3-Ca·Mg型为主,矿化度小于0. 5克/升。
2、松散堆积层类孔隙水
分布于河谷冲积阶地,冰水湖和倾斜平原,山前裙裾,黄土丘陵区。含水层以第四系砂砾卵石为主,主要地下水赋存形式为孔隙潜水。沟谷地段含水层厚5－20米,据水文钻孔资料,单井涌水量200－1000吨。山前裙裾和黄土丘陵区含水层分布不稳定,富水性不均一,一般单井涌水量小于200吨/日,靠近山前裙裾区大部分为透水不含水层。水化学类型HCO3－Ca为主,矿化度小于0. 5克/升。
3、地下水补给、径流、排泄条件
区域地下水的主要补给来源是大气降水的渗入补给和区外地下水的侧向径流补给。补给期集中在7-8月份的雨季和冰雪消融的3-4月份。大面积的基岩区,植被不发育,岩石裸露,地形起伏较大,沟谷较发育,不利于地下水的赋存,故基岩裂隙水的富水性弱。松散堆积层孔隙水分布区的河谷,山前裙裾及黄土丘陵区除接受大气降水的渗入补给,还接受基岩山区的地下径流补给。以地下径流的方式由西南向东北方向排泄到区外。地下水动态受气候、地貌及含水层埋藏条件等因素的影响,高水位期在每年7-8月份,低水位期在5-6月份。山区水位年变幅度在2-5米,河谷地区水位年变化幅度在2-5米。
二、矿床水文地质
矿区地貌属构造剥蚀低山区,地下水类型为基岩裂隙水,赋存形式为构造裂隙水和风化裂隙水。第四系上更新统残坡积、洪积、砂土层均为透水不含水层。
1、构造裂隙水
核查区含水岩系为中细粒花岗岩。节理较发育,主要节理走向近南北,倾向西,倾角70°左右,其次为近东西方向,倾向北,倾角70°－80°,还可见次生节理呈网状,规模小,岩石风化强较破碎。矿区发现的断裂走向近东西,倾向北,倾角75°,为矿化蚀变带。根据相邻矿山井下平巷涌水量为30-40吨/日,雨季涌水量还会增加。水化学类型为HC03-Ca·Na型,矿化度0. 50克/升。
2、风化裂隙水
含水岩石为中细粒花岗岩,地表岩石风化节理裂隙较发育风化带厚10－20米,赋水条件较好,泉流量一般30-50吨/日,水化学类型为HCO3－Ca·Na型,矿化度小于0. 5克/升。
3、地下水补给、径流、排泄条件
核查区岩石为中细粒花岗岩,地表岩石风化节理裂隙较发育,地下水主要接受大气降水的渗入补给。第四系上更新统坡积、洪积、冲积黄土覆盖层,属透水不含水层,核查区是区域地下水的补给径流区,地下水以径流的方式由北向南方向排泄到区外。
4、矿床充水因素
矿床附近无地表水体,不具备地表水体充水条件,矿床充水以大气降水为主要充水条件,经过岩石节理裂隙和断裂破碎带渗入地下。
5、矿床水文地质类型
矿床围岩为花岗岩,浅部风化节理发育,多为开启型,充水条件较有利,另外还有断层破碎充水,该矿床水文地质类型为以构造裂隙水为主的矿床。
6、矿床充水强度
断裂破碎带的汇水作用是影响矿体充水的主导因素。花岗岩风化节理较发育,充水强度稍强,雨季充水强度增大。
综上所述,矿区水文地质条件为简单型,主要充水类型为基岩裂隙充水,靠大气降水补给,开采时除注意坑道内大的破碎带涌水外,还应注意雨季防洪。
第二节 工程地质
矿体围岩为花岗岩,浅层岩石结构较疏松,岩石风化节理较发育,大部分为开启型,深部为闭合型,岩石力学性质强度较强,参考有关资料,岩石抗压强度平均值1374-2298kg/cm2,抗剪强度平均值324-367kg/cm2,按岩石坚硬度分类,应属于坚硬岩类。
矿床受东西向断裂控制,岩石有被断层和构造节理结构面切割的现象,使岩石的完整性和局部地段的稳定性受到一定程度影响。由于断裂破碎带及其伴生的节理裂隙又有利于大气降水的渗入汇聚和向下运移,对围岩稳定性稍有影响,因而在个别地段会出现井巷顶板岩石崩落掉块的现象,需在矿山采矿时加以注意。特别是当坑内出现破碎带,应采取坚固的支护措施。
总之,矿区的工程地质条件属于简单类型,在矿山开采过程中要注意崩落、掉块等现象。
第三节 环境地质
1、根据中国地震动参数区划图GB18306- ,本矿区所在的宁城县地震动峰值加速度0.2(§)。对照裂度为8度,核查区内岩石节理裂隙深部多为闭合型,风化壳节理大部分为开启型,植被较发育,大部分为山坡、草地,灌木林地,地形较陡,发生滑坡和泥石流等地质灾害的可能性存在。
2、核查区地下水属于裂隙水,水量较弱,泉流量50吨/日左右,水位埋深5-12米,水化学类型为HCO3C1-CaNa型水,水质较好,适合饮用。矿山采矿阶段须提出以下几点注意的问题:
(1)坑道开拓进程中,除坑道水会携带氟等有毒元素排泄下渗外,人为活动特别是炸药爆破产生的含氮气物质会增加地下水中NO2-、NO3-、NO4+等离子含量。因此,矿坑水应全部应用于采矿,如需外排,必须经过处理达标后方可排放。
(2)矿山进入开采阶段,废石堆及尾矿渣应妥善储存,防止或减少其中氟等有害成分受降水淋滤下渗而污染地下水。
(3)核查区基岩为花岗岩,岩石结构浅部较疏松,块状构造,风化层节理较发育,岩石破碎因而可能出现危岩崩落现象。从安全考虑,矿山开采阶段,有关工程的布设应避开危岩分布地段。
(4)矿山生产,建设井口、工业场地、修路、排碴、生活区等,要占用一部分土地和荒地,破坏一部分植被,自然环境受到破坏,矿山要采取有效防治和治理措施,保护生态环境。
经过上述对水文地质、工程地质、环境地质条件的研究,矿体赋存最低标高(895米),当地最低侵蚀基准面标高890米,估算储量在侵蚀基准以上。地形有利自然排水,矿体围岩岩性简单,浅部岩石风化破碎,岩石稳定性较差,矿石及废弃物不易分解出有害的组分,总之,萤石矿床开采技术条件为较简单的矿床。
第五章 矿区开发利用情况
矿区为未开采矿区,其开发利用方案如下:
一、开采方案
1、建设规模、产品方案、工作制度
根据矿山资源条件,开采技术条件,建设规模与资源储量相匹配原则以及经济合理服务年限等,同时兼顾矿山开发的外部条件,经分析论证,确定矿山生产规模为年采矿石3000吨,产品方案为萤石原矿。
矿山采用间断工作制,年工作300天,每天三班,每班八小时。
2、开采资源量
矿山经普查探明的资源储量为矿石量5220吨,CaF2平均品位67.0％,CaF2储量3497吨。根据矿体赋存条件和地质工作程度,采矿损失率按10％计,设计利用的矿石储量为4698吨。
3、矿床开采方式
矿体受构造蚀变带控制,萤石矿体延长50米,水平厚度平均1.0米,矿脉走向近东西,倾向北,倾角75°,产状较稳定,形态较规则,矿脉较连续。萤石矿节理较发育,萤石较破碎。
矿体围岩为花岗岩,浅部风化壳节理较发育,矿石较破碎,工程施工应注意安全。
矿体严格受构造控制,围岩节理裂隙较发育,矿体两侧与围岩界线清晰,工程施工遇到破碎带需要支护。
根据矿体赋存状况、地形条件、开采技术条件等因素,经分析研究认为应采用地下开采方式。
4、开拓运输方案
(1)开拓方案
根据矿体赋存状态,地形条件和已完成的平硐,确定开拓方案为穿脉平巷、盲竖井联合开拓。
开拓方案简述:
竖井建在矿体下盘(盲井)竖井深27m(包括水窝,标高915－887m),井简净断面2.0×2.7m(使用Ⅰ号轻型罐笼,钢丝绳罐道,罐笼与井壁间距35cm。梯子间顺序布置,规格1×2m)。垂直矿脉走向打石门,见矿后沿脉施工运输巷,运输巷道布置在矿体下盘脉内,巷道断面2×2m。利用一侧天井扩大到2×2m做通风井,梯子间并列布置。
主井口(YM1)坐标:X=4609865 Y=20647802 Z=924米
风井口(YM2)坐标:X=4609872 Y=20647845 Z=955米
(2)运输方案
动输巷铺设9Kg/m铁轨,轨距60cm,采用0.5m3翻斗车运输,人工推车运输矿岩,初选φ0.8m绞车,提升钢丝绳φ18.5mm。
(3)矿井通风
采用侧翼通风系统,抽出式通风,新鲜风流经主井→石门→运输巷道→一侧天井→采场→另一侧天井→通风井排出地面。风井口设通风机房。
主通风机应有使矿井在10分钟内反向的措施,每年至少进行一次反风试验。
通风系统没有形成前不得采矿,巷道掘进要用风筒、离心式风机压入式强排风,出风口与工作面的距离不得超过10m。
天井及难以利用系统主扇风流通风的独头巷,采场工作面等用局扇辅助通风。独头巷有人作业时,局扇必须连续运转。
主扇初选型号K45－4－No.8风机,风量6.4－12m3/s,全风压207－396Pm,功率5.5KW。
局扇初选型号BKJ66－11No.4.O,风量120－210m3/min,全风压800－1500Pm,功率5.0KW。
通风量、风速根据需要及有关规程进行调解。
5、工业场地布置
采矿工业场地位于主井口附近,设有提升机房、空压机房、机修间、动力间、值班室、休息室、仓库以及矿石堆场等;废石场位于井口附近30m外;风井口设通风机房;炸药库、雷管库按有关部门要求建设。
二、防治水措施
1、地面水防治
为防止雨季大气降水渗漏进入坑内,最大限度地减少矿床地表汇水面积,在矿体地表的上游设截水坝或引水沟,使雨季时地表水向开采范围外排放。截水坝或引水沟距移动带界线的距离依据防渗透、滑坡等因素确定,其最小距离不小于15m。
在坑口工业场地及矿石堆放场地周围亦应设截水坝或引水沟,以防暴雨冲刷造成不必要的损失。
2、采坑内防治
矿井预测正常涌水量30－40m3/h。要在竖井石门旁侧建水仓一个,容积20m3;在竖井底部建水窝一个,容积35m3。井间设两条相同的排水管,一条工作,一条备用。
初选水泵型号D6－25×5(三台),流量7.5m3/h,扬程122.5米,效率47％,轴功率5.32KW,电动机功率7.5KW。
根据情况建设防水墙,下列地点应设防水门,防水门的位置、数量和结构与设计相符。泵房进口、关键巷道内、强含水区和有大量突然漏水可能区域的巷道及专用的截水放水巷道内应设防水门。
3、调查矿区内老井、老采空区的积水区、含水层、地质结构等情况;查清矿坑水的来源,掌握水的运动规律,摸清矿井水与地下水和大气降雨的水力联系。在老采区下方采矿必须先排出老采区积水,与老采区之间留有足够的隔离矿柱。由于矿山限于普查阶段,在建设前应由有资质单位进行专门的勘查和防治水设计。在基建、生产过程中持续开展有关防治水方面的调查,监测和预报工作。
三、矿床开采
(一) 矿床开采的总顺序
设计915米中段为首采地段,矿体的开采步骤应按开拓采准切割矿房回采依次进行,回采采用上行式,开采总顺序采用下行式。
(二) 开采的崩落范围
根据围岩的稳定性、矿体倾角、厚度及拟定的采矿方法,并参照同类矿山实际资料,确定采矿岩体移动角为:上盘 60°,下盘65°,侧翼70°。
(三) 矿山生产能力验证
矿山建设规模根据保有推断的内蕴经济资源量(333)矿石储量为5220吨,设计矿石利用率按90％,设计利用储量4698吨。根据矿石储量、投资者资金、设备情况,推荐前期年生产能力为3000吨,年生产日按300天,采矿损失率按10％,采矿贫化率按15％计算,矿山的服务年限为
T=Q(1-ρ)/〔A(1-γ)〕=5220×(1-0.1)/〔3000(1-0.15)〕
≈1.8年
式中:A—年生产能力(3000吨/年);
Q—采用资源量(5220吨);
ρ—采矿损失率(10%);
γ—采矿贫化率(15%);
T—服务年限(年)。
矿山服务年限为1.8年,可边采边探,对矿体深部和两端延长进行探矿,以增加资源储量,扩大矿山生产能力,延长矿山服务年限。
(四) 采矿方法
矿体赋存在南北向构造破碎带中,矿体控制长度50米,平均厚度1.5米,倾角75°。矿体沿走向及倾向变化不大。为脉状体。矿体围岩属较坚硬岩类。鉴于矿体厚度不大,产状较稳定,倾角较陡,围岩较稳定等因素,拟使用的采矿方法为浅孔留矿法(图5－1)。
(五) 回采工艺
1、矿块构成要素
矿块沿矿脉走向布置,矿块长40米,矿块宽等于矿体厚,但在矿块高10米以下宽度为1.2米。矿块高40米,矿房顶柱高3米,底柱高5米,间柱宽4米,漏斗间距6米。联络道间距5米,联络道高2米。采场内天井规格1.5米×1.8米。

图5－1 xxx萤石矿设计采矿方法示意图
2、采准切割
主要包括天井、天井联络道、漏斗颈、切割平巷、漏斗及拉底巷道等,形成拉底平巷并扩漏后即形成回采工作面。在采准切割工作中,天井掘进采用YSP45上向式凿岩机凿岩,平巷掘进采用7655气腿式凿岩机凿岩。
3、矿房回采
矿块自下而上分层回采,分层高度2m,采用YSP45式凿岩机在采场上向炮孔后爆破落矿,用7655型凿岩机配合进行挑顶。每次落矿后进行局部放矿,并进行通风、撬顶、平场等工作。最后进行大量放矿,采场出矿块度≤300毫米。矿石较稳固时采用上向炮孔;矿石稳固性较差时,可采用水平炮孔。
4、矿柱回采
矿柱回采采用大量崩落法,顶底柱同时回采,而后回采间柱,对回采结束的采场矿柱进行一次性后退式崩落采出。要求矿柱回采与矿房回采按比例均衡进行。
5、采场通风
新鲜空气由运输平巷一侧天井、天井联络道进入采场工作面,污风经另一侧天井联络道进入回风巷道排走。
6、空区处理
该矿区地表允许崩落,因矿体较薄,形成的采空区空间也较小,采空区处理需要采用中深孔崩落围岩充填采空区,以防采空区顶板突然冒落,形成空气冲击波造成危害。矿房回采、矿主回采、采空区处理三者的时空关系在初步设计或在采矿总体设计和生产进度计划中确定。
7、采矿损失率及贫化率
根据确定的采矿方法及开采技术条件,参考同类型矿山实际指标,确定浅留矿法的采矿综合损失率10%,综合贫化率15%,采出矿石品位CaF257.0%。
四、选矿
由于该矿储量小,不能单独建选矿厂,所采矿石以原矿出售。但为了提高萤石品质,增加效益应当对原矿进行手选,去掉能够分离出的杂质。
五、工业卫生及环境保护
由采矿产生的工业卫生有害因素有:粉尘、噪声、有害气体。对粉尘要采取通风、湿式作业等措施防治;对噪声要采区吸声、消声、隔声等措施;对有害气体要采取通风、封堵废弃巷道、戴高级防尘口罩等措施防治。
采矿产生的环境影响有:固体废弃物、废水、大气污染、土地占用、地面塌陷、泥石流、滑坡等危害,矿山在生产同时要参照有关环保条例采取相应的环境保护措施,降采矿过程中造成的环境影响降到最低。
第六章 核查工作及质量评述
第一节 工作方法及质量评述
本次工作采用的主要方法有资料收集、资料整理、现场核查和成果编制。
一、资料收集
本次资料收集工作在当地国土资源部门的配合和核查矿区矿业权人的协助下开展。按照<内蒙古自治区矿产资源利用现状调查技术要求>和<内蒙古自治区矿产资源利用现状调查实施方案>执行,拟在xxx萤石矿收集以下资料:
(一)勘查类资料
1.矿山勘查报告及相关附图、附表及附件;
2.补充勘查报告及相关附图、附表及附件;
(二)测量类资料
核查区内或周边测量控制点的成果。
(三)矿山类资料
1.最新的核查区范围内大比例尺地形图;
2.核查区范围内现有采矿许可证;
3.矿山开采设计书、可行性研究报告、环境影响评价报告等;
4.矿石加工技术性能实验报告:可选性报告、流程实验报告、矿产资源开发利用方案等;
5.矿山井上井下工程对照图;
6.矿山企业所测量的成果表,包括控制点坐标、探槽端点坐标、钻孔机台坐标和高程、钻孔测量资料、坑道测量资料等;
(四)数据资料
1.地质数据:地质剖面数据、地质编录数据、水文地质工程地质环境地质数据和样品登记表等;
2.分析数据:原始化学分析数据及其它分析测试数据;
3.物性参数:包括小体重数据等;
4.储量计算数据:包括原始储量计算表、储量计算总表等。
5.数据库数据:主要收集涉及核查区的矿产资源储量登记统计数据库及空间数据库、采矿权探矿权数据库地质资料目录数据库等数据。
二、资料整理
对已收集的资料进行系统归纳、分类整理,编制成核查矿区地质资料目录表,为后期野外工作和报告编制提供方便。
三、成果编制
(一)室内综合整理
根据野外实测的资料,修改、完善核查矿区原有套合图、工程分布图和矿体纵投影图等储量计算基础图件,并圈定矿层,编制矿层厚度、品位计算表。
(二)储量估算
1.由于核查矿区在此前做过地质普查工作,仅一条矿脉,且一直未正式开采,因此本次工作以普查报告中的资源储量计算图件为基础图件,延用其边界、块段、和估算参数进行资源储量核查。
2.确定矿区资源储量后,按照采矿权设置的拐点坐标、采空区(无证开采)等情况进行分割计算,最后估算全区累计查明、消耗和保有的资源储量以及增减变化情况,确定资源储量类型。
3.对原资源储量块段在核查的资源储量估算图上进行分割,编制块段分割统计表,使资源储量分割估算图上的分割块段号与块段分割计算表一一对应,确切反应出被分割的原块段与分割后的分块段的对应关系。
(三)成果编制
1.编制了<内蒙古自治区宁城县xxx萤石矿矿资源储量核查报告>。
2.编制了以下附图:
(1)内蒙古自治区宁城县xxx萤石矿矿区平面套合图
(2)内蒙古自治区宁城县xxx萤石矿工程分布图
(3)内蒙古自治区宁城县xxx萤石矿Ⅱ号矿体资源储量估算垂直纵投影图
(4)内蒙古自治区宁城县xxx萤石矿Ⅱ号矿体资源储量水平投影分布图
(5)内蒙古自治区宁城县xxx萤石矿Ⅱ号矿体915m中段取样平面图
(6)内蒙古自治区宁城县xxx萤石矿品位－吨位曲线图
3.编制了以下附表
(1)内蒙古自治区宁城县xxx萤石矿基本情况表
(2)内蒙古自治区宁城县xxx萤石矿资料目录
(3)内蒙古自治区宁城县xxx萤石矿块段基本情况表
(4)内蒙古自治区宁城县xxx萤石矿块段编号对照表
(5)内蒙古自治区宁城县xxx萤石矿储量汇总表
(6)内蒙古自治区宁城县xxx萤石矿消耗、保有、累计查明资源量总表
4.附件
(1)核工业二四三大队勘查资格证书
(2)项目任务书
(3)核工业二四三大队对承担项目的承诺书
(4)宁城县xxx萤石矿采矿许可证(副本)复印件
(5)宁城县xxx萤石矿对提供资料真实性的承诺书
5.电子数据
(1)核查报告的word格式文档数据
(2)各类附表的excel格式数据
(3)各类附图的Mapgis格式数据及分图层挂接属性的数据
(4)核查区的资源储量登记数据库及矿山基础数据库
第二节 资料收集情况
本次在xxx萤石矿和各地矿、测绘部门共收集到以下资料:
1.<内蒙古自治区宁城县三座店乡李麻子沟萤石矿普查报告>
赤峰市吉耀地质矿产勘查开发院 10月
2. <宁城县xxx萤石矿3000吨萤石/年开采项目可行性研究报告>
赤峰市鑫正建设工程造价咨询有限责任公司 11月
3.<内蒙古自治区宁城县三座店乡李麻子沟萤石矿产资源开发利用方案>
赤峰市吉耀地质矿产勘查开发院 10月
4. <宁城县xxx萤石矿安全预评价报告>
赤峰天硕安全技术有限责任公司 8月
5.从自治区测绘部门收集的宁城县xxx萤石矿周边的国家测量控制点成果。
6.核查区1∶ 地形地质图
7宁城县xxx萤石矿采矿许可证(副本)复印件
以上资料中,有关报告及设计均为有相关资质单位编写,可信度较高,能够作为本次储量核查工作的参考资料。
第三节 实测资料综合评述
xxx萤石矿为未利用矿区,按<内蒙古自治区矿产资源利用现状调查工作指南>要求,本次只做地形和工程测量工作,不需要进行资源储量现场核查。
一、矿区坐标测量
由于本次储量实地核查工作与矿业权实地核查工作同步进行,其矿区的坐标测量均由专业测量人员操作完成,首先找到高等级测量控制点,再用收集的控制点成果一步步引至矿区,然后逐一对矿区内的基点和地下工程进行测量,采用北京54坐标系,检查确定矿山相关图件的坐标系统及其图件误差大小。
本次使用的进口静态GPS定位仪精度高,稳定性好,且每点使用3台以上同时测量然后平差,误差控制在0.1m以内,能满足矿区图件坐标误差检查的要求。
二、地表地质测量
1.矿区范围内原有大比例尺地形地质图比例尺为1∶1000。经过现场实地检测,发现该幅地质图地质内容齐全、地形准确无误,且精度高,可用于指导矿山生产,能满足本次核查要求。
2.在原有大比例尺地形地质图的基础上,进行了整合拼接,编制了集核查区范围、矿区内所有矿体及探矿工程、采矿许可证范围于一体的核查矿区地形地质平面套合图。该图比例尺为1∶1000,精度符合本次储量核查技术要求。
三、生产井测量
本次现场核查主要对矿区内施工的两个平硐的入口用高精度测量仪器进行了控制测量,对沿脉及盲井等则使用普通测量工具进行了定向、定长测量。具体工作方法如下:
1、先从周边收集到的国家控制点引坐标到矿区内永久性标志点上,然后用全站仪对平硐洞口进行控制测量,并结合大比例尺地形地质图对原有平硐口坐标进行校核。
2、在平硐内对沿脉及脉盲井、矿体拐点等进行测量,并做好标记。
进行本次测量工作的为我大队专业测量人员,仪器均经过校正后使用,工作程序严格按照核查技术要求执行,达
