06G101-6平法图集.ppt

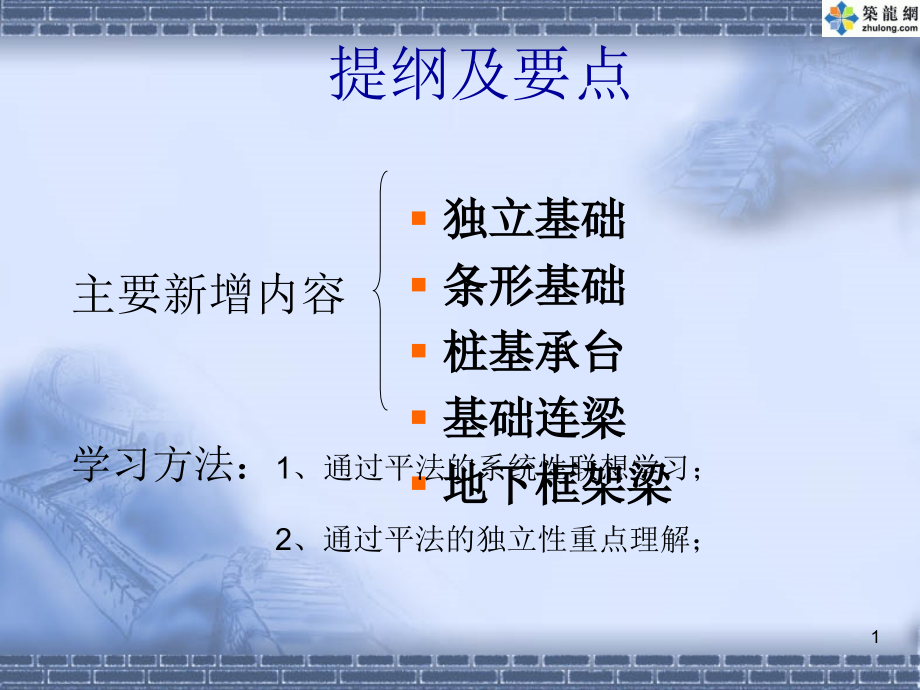

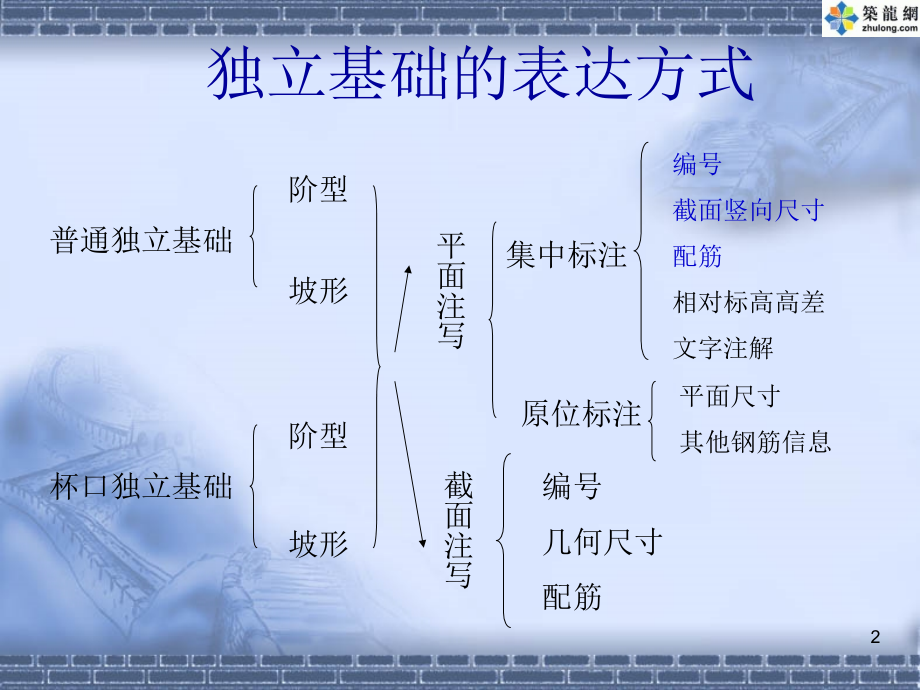

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,提纲及要点,独立基础,条形基础,桩基承台,基础连梁,地下框架梁,主要新增内容,学习方法：,1、通过平法的系统性联想学习；,2、通过平法的独立性重点理解；,1,独立基础的表达方式,普通独立基础,阶型,坡形,杯口独立基础,阶型,坡形,平面注写,截面注写,编号,几何尺寸,配筋,集中标注,原位标注,编号,截面竖向尺寸,配筋,相对标高高差,文字注解,平面尺寸,其他钢筋信息,2,集中标注,编号：DJ,J,01，DJ,P,02，BJ,J,03，BJ,P,04,竖向尺寸：300/300/400,配筋：B：X B16150,Y B16200,Sn 2B14,O:4C20/C16220/C16200,A10150/300,相对高差,：（0.5）,文字注解,这两项是选注内容,3,识图练习,1、独基形式,2、截面,3、配筋,4,短向采用两种配筋,设计原因：,当独立基础底面为矩形且长宽比较大时，可将短向配筋采用两种，较大配筋设置在长边中部，范围等于基础短向尺寸；,注写方式：,B16150/B12200,软件处理：,新增构件的属性：短向加强筋,计算方法：,长度：保持原有计算方法；,根数：分成三部分分别计算；,5,双柱独立基础顶部柱间配筋设计原因：,当独立基础上有两个柱且柱间距离较大时，为了避免独立基础上部开裂，在顶部柱间设置钢筋；,注写方式：,T:10B18100/A10200,软件处理：,新增构件属性：顶部柱间配筋,计算原则：,1、只考虑矩形独基和矩形柱；,2、柱的各边需与独基的各边平行；,计算方法：,先计算锚入柱内的钢筋，再计算剩余的其他钢筋,6,独立基础扣基础梁,软件处理：,新增一项计算设置，可以选择是否扣除基础梁，由用户自行控制,独立基础在有梁覆盖的位置，不布置与梁平行的受力筋,7,独立基础底板长度缩短10%构造,设计原因：,为了防止钢筋缩进使得独基的四个角形成大块的素混凝土，独立基础外侧的四根钢筋不缩进，其他的钢筋进行交叉缩进,软件处理：,在原有计算设置下增加一个选项；将四周钢筋和内部的钢筋分别计算；,8,杯口钢筋网和杯壁构造筋,软件处理：,在独立基础中放开其他钢筋，由用户自行输入,9,高杯口独基短柱钢筋,软件处理：,新增一个参数化独立基础，具有独柱的属性，可以按规定计算钢筋；,特殊处理：,插入基底的钢筋需要用户自行控制，输入的时候在后面的（）内输入数字，如：B16200(4)，就表示有4根钢筋伸入基底,计算规则：,结合需求文档进行简单的介绍,10,多柱独立基础顶部配筋,多柱独立基础一般都设置基础梁，根据受力需要可在双梁之间及梁的长度范围内配置基础顶部钢筋；,由于情况很多，软件没有针对这种情况做专门的处理；,变通方案：,这种情况的独基一般都很大，在软件中可以采用满基进行替代，在布置面筋时画出范围即可，同时调整计算设置，使其满足图纸的设计要求,11,条形基础,梁板式条形基础,板式条形基础,基础梁,基础底板,同04G101-3,基础梁,编号,截面尺寸,配筋,相对标高高差,文字注解,基础底板,编号,截面竖向尺寸,配筋,相对标高高差,文字注解,12,识图练习,13,基础梁的构造,1、基本同04G101-3，细节有部分差异；（以下4条）,2、非贯通纵筋伸入跨中长度只考虑净跨；,3、梁端有外伸时上部第二排钢筋伸入柱边开始一个锚固长度；,4、端部无外伸的上部钢筋弯折为12*d，下部钢筋为15*d；,5、相交基础梁只能单向贯通；,1、软件不新增内容；,2、用户自行修改基础梁计算设置的第3项；,3、不好处理，仍保持软件现有的伸入柱边缘弯折12*d；,4、目前软件只能同时修改上下部钢筋的弯折长度，不能完全处理；,5、在基础梁属性中自行控制；,14,条基底板构造,1、条基相交时受力钢筋的计算：同软件目前的处理方法；,2、条基相交时分布钢筋的计算：伸入相邻条基长度默认,为150；（,软件处理：,修正了默认值）,3、条基底面变截面：分布钢筋转换为受力钢筋锚固到相邻条基；（暂时无法处理）,4、条基,受力,偏心：偏心端需要弯折15*d；,（,软件处理：,由于软件无法判断是否受力偏心，故条基构件新增一个属性，由用户自行判断条基是否受力偏心，选择偏心则直接在一段弯折15*d）,15,桩承台,软件处理：,修改承台下部钢筋弯折长度的默认值；,承台梁,图集中的承台梁，实际上是软件里的梁式桩承台；,16,柱插筋部分伸入基底,软件处理：,新增计算设置，可以设置柱：,1、只有角筋伸入基底，其他钢筋伸入基础一个锚固长度；,2、所有的钢筋都伸入基底；,17,基础连梁,图集中的基础连梁就是软件里的承台梁，本次调整了名称；,软件处理：,通过节点设置、上下部筋与承台的计算方法的修改，可以实现这几种情况的处理,18,地下框架梁,各种钢筋的计算同楼层框架梁,19,地下框架梁柱根变化,从梁顶开始计算柱根,从基础顶开始计算柱根,20,非接触搭接,平行搭接：,多用于板钢筋、墙水平筋,轴线对中搭接：,多用于柱钢筋、梁钢筋、墙竖向钢筋,21,开口箍筋,作用：避免在某一位置钢筋重叠太多，不利于混凝土包裹钢筋；,基础梁截面纵筋外围应采用封闭箍筋，当为多肢复合箍筋时，其截面内箍可以采用开口箍；,开口箍的弯钩宜设在基础底板内；,22,
