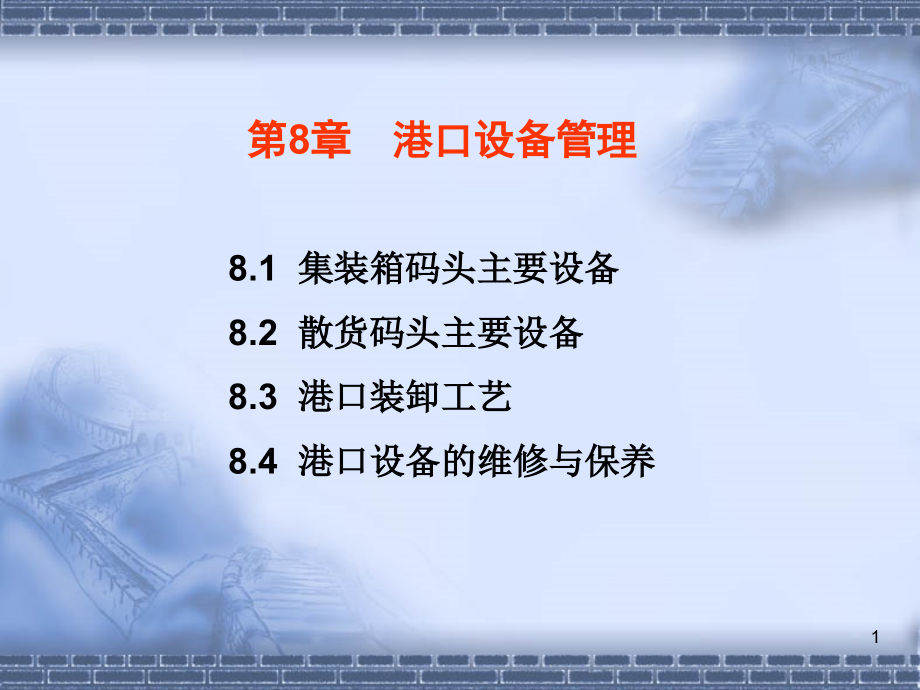

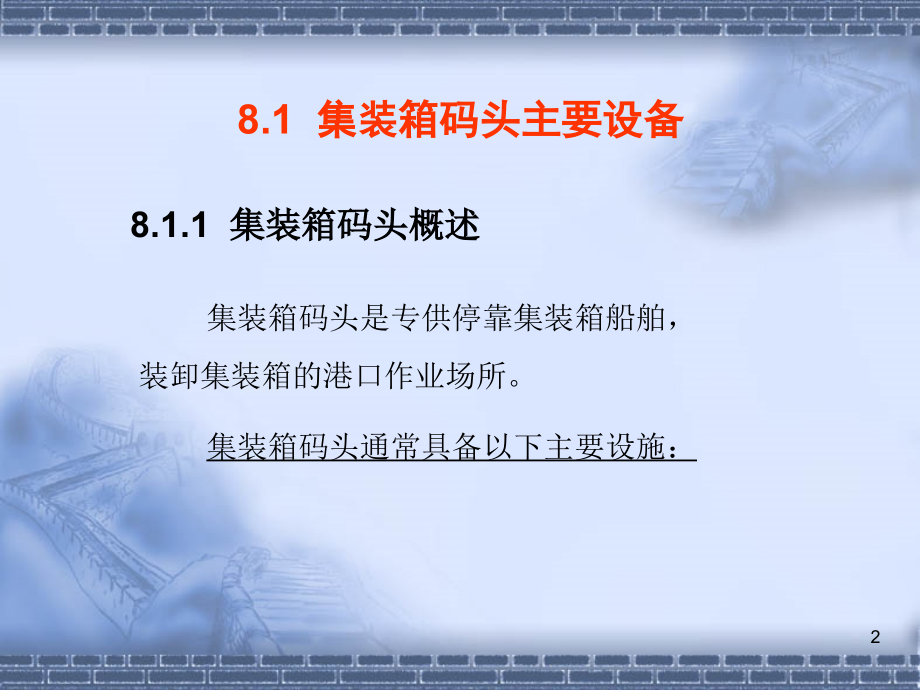

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,第,8,章港口设备管理,8.1,集装箱码头主要设备,8.2,散货码头主要,设备,8.3,港口装卸工艺,8.4,港口设备的维,修,与保养,1,8.1,集装箱码头主要设备,8.1.1,集装箱码头概述,集装箱码头是专供停靠集装箱船舶，装卸集装箱的港口作业场所。,集装箱码头通常具备以下主要设施：,2,（,1,）泊位（,berth),泊位是指在港内为了进行装卸，给船舶停泊靠岸，并有一定长度岸壁线的地方。集装箱泊位长度一般为,300M,左右，水深在,11M,以上。,3,（,2,）码头前沿（,quay surface),是指从码头岸壁到堆场前这一部分的码头面积。宽度一般为,30-60,米，由三部分组成：从岸壁线到集装箱桥吊第一条轨道的距离，一般,2-3,米；桥吊的轨道间距离，一般,15-30,米；从桥吊第二条轨道到堆场前的距离，一般,10-25,米。,4,（,3,）堆场（,yard,）,是指集装箱码头内，所有堆存集装箱的场地。由两部分组成：,前方堆场和后方堆场,。,5,（,4,）集装箱货运站（,CFS,）,集装箱货运站是一个主要用于,装拆箱作业,的场所，一般建于,码头后方,，靠近码头外公路或铁路的区域，有的也可将其移至港外。,6,（,5,）控制室（,control tower,）,又称控制中心，是集装箱码头各项作业的指挥调度中心，是码头作业的,中枢机构,。它的作用是,监督、调整和指挥,集装箱码头作业计划的执行。一般设置在能看到整个码头的地方，如办公楼的最高层。,7,（,6,）检查桥（,gate house,）,是集装箱码头的出入口，集装箱和集装箱货物的交接点。主要功能为检查集装箱的相关单证，以及检查集装箱的箱号、铅封号、外表等状况。,（,7,）集装箱维修车间（,maintenance shop,）,8,8.1.2,集装箱装卸机械,（,1,）集装箱专用吊具,固定式吊具,自动式吊具,组合式吊具,双箱吊具,9,目前从事码头前沿集装箱装卸作业的设备普遍采用的是,岸壁式集装箱装卸桥,（,ship-to-shore crane,），简称,桥吊,。桥吊主要由带行走机构的,门架,，,臂架,和承担臂架重量的,拉杆,等几部分组成。,（,2,）岸壁式集装箱装卸桥,10,11,12,13,14,8.1.3,集装箱堆场作业机械,（,1,）龙门起重机,也叫龙门吊，是一种在集装箱场地上进行集装箱,堆垛和车辆装卸,的机械。有轮胎式和轨道式两种形式。,15,16,（,2,）跨运车,跨运车是一种具有,搬运、堆垛、换装,等多功能的集装箱专用机械，主要用于桥吊与前方堆场之间、前方堆场与后方堆场之间、后方堆场与货运站之间的搬运与堆垛，以及对底盘车进行换装。,17,18,（,3,）底盘车,是由陆上拖车运输发展起来的，集装箱堆场上采用的底盘车方式是指将集装箱连同起运输集装箱作用的底盘车一起存放在堆场上。这种方式的优缺点都很明显。,19,20,（,4,）集装箱叉车,是集装箱码头常用的一种装卸机械，主要用于综合性码头进行集装箱的,装卸、堆垛、短距离的搬运和车辆的装卸作业,。叉车搬运集装箱一般有两种方式：,吊运方式和叉运方式,。,21,22,（,5,）正面吊,是目前集装箱码头堆场使用越来越频繁的专用机械，虽然由于其,运行方向与作业方向垂直,而需要占据较宽的通道，但它的堆箱层数较高，并可为多排集装箱作业，灵活性较强，因此普遍受到欢迎。,23,24,8.2,散货码头主要,设备,（,1,）,固定式装船机,这是一种整机不能沿码头岸线移动的装船机型，其悬臂可作,旋转、俯仰、伸缩和摆动,等动作，性能全面，造价较低，是国内外,煤炭和矿石码头,的主要装船机型之一。,8.2.1,散货装船机械,25,（,2,）,移动式装船机,这是一种整机可沿泊位前沿轨道全长行走的装船机械。其性能完善、灵活、机动，但结构较复杂，对码头结构强度的要求高，也是散货码头常用的装船机械。,26,27,8.2.2,散货卸船机械,（,1,）散货卸船抓斗,双索抓斗,船吊抓斗,28,（,2,）间歇型卸船机械,船舶吊杆,带斗门机,装卸桥,29,（,3,）,连续型卸船机,有,链斗式卸船机,和,斗轮卸船机,两种常见的散货连续型卸船机。主要由作垂直提升的斗式提升机和水平输送的皮带机两大部分组成。使用范围广，卸船效率高，应用较为广泛。,30,8.2.3,散货堆场机械,（,1,）,堆料机,是用来完成物料的进、出场和堆料作业的专用机械，堆料机有单悬臂、双悬臂和悬臂式三种机型，与堆场皮带机系统组成堆场装卸工艺形式。,31,（,2,）取料机,取料机是专用于堆场取料的机械，取料机的特点是两端支承在轨道上，中间是皮带机和滚斗桥架，整机可跨堆场移动，滚斗也可沿桥架移动。,32,（,3,）,皮带输送机,是散装作业线连接装卸船、装卸车、堆场机械和各种储存等环节之间的水平运输的转运工具，目前世界上最新型皮带机系统的输送效率已达到,40000,吨,/,小时。,33,34,8.3,港口装卸工艺,8.3.1,港口装卸工艺概述,（,1,）港口装卸工艺的性质,装卸工艺是港口生产的基础，属于工业工程的范畴。装卸工艺分析和劳动定额、激励制度等结合起来，又是劳动管理的重要内容。装卸工艺现代化是港口现代化的关键，是提高劳动生产率和内涵扩大再生产的主要手段。,35,（,2,）港口装卸工艺的主要内容,港口日常装卸工艺工作,港口装卸工艺设计工作,36,（,3,）港口装卸工艺的作用,港口装卸工艺是港口生产的基础。,港口装卸工艺是劳动管理的重要内容。,港口装卸工艺现代化是港口生产技术进步的标志之一。,港口装卸工艺直接影响港口的生产绩效。,37,8.3.2,影响港口设备配备的因素,（,1,）货物方面,货物特性,吞吐量,货物流向,38,（,2,）运载工具方面,船舶类型,车辆类型,39,（,3,）自然条件方面,水位与潮汐,地质和地形,气象条件,40,（,4,）港口建筑物方面,岸壁形式和码头结构,库场类型及位置,铁路和公路与码头的相对位置,41,（,5,）运输组织方面,车船运输组织的特点是选择装卸机械类型，因而其是决定工艺方案的又一重要因素。例如有的港口船舶要侯潮进出港，船舶作业时间和装卸船机械的生产率因而和潮汐的周期相联系。,42,8.3.3,港口装卸工艺合理化原则,（,1,）安全质量原则,（,2,）充分利用机械设备原则,（,3,）专用化和适应性原则,（,4,）高效作业原则,（,5,）标准化原则,（,6,）环境保护原则,43,8.4,港口设备的维,修,与保养,8.4.1,港口设备的正确使用,（,1,）正确使用设备与设备工作能力的关系,（,2,）保证港口设备正确使用的措施,44,8.4.2,港口设备的检查和修理,（,1,）检查,日常点检,巡回检查,定期检查,状态监测,修前检查,45,（,2,）修理,大修,项修,46,8.4.3,港口设备的保养,港口装卸设备的保养一般采用,“日常保养”和“定期保养”,的二级保养制度。,47,所谓定期保养，是指装卸机械运行一定间隔时间后，由操作人员和保养人员按规范有计划地强制性保养，是对装卸机械的全面性维护工作。,（,1,）定期保养的定义,48,（,2,）定期保养的特点,定期保养是状态维修的基础,定期保养具有强制性,定期保养具有全面性,49,（,3,）定期保养的基本内容,对机械设备进行清洁和擦洗；,检查、调整、紧固各操纵、传动等连接机构的零部件；,对各润滑点进行检查、注油或清洗换油；,调整和检查安全保护装置，保证其灵敏可靠；,使用相应的检测仪器和工具，按规范对机械主要测试点进行检测，并做好检测记录。,50,
