1-CAD2007平面图形绘制PPT学习课件.ppt

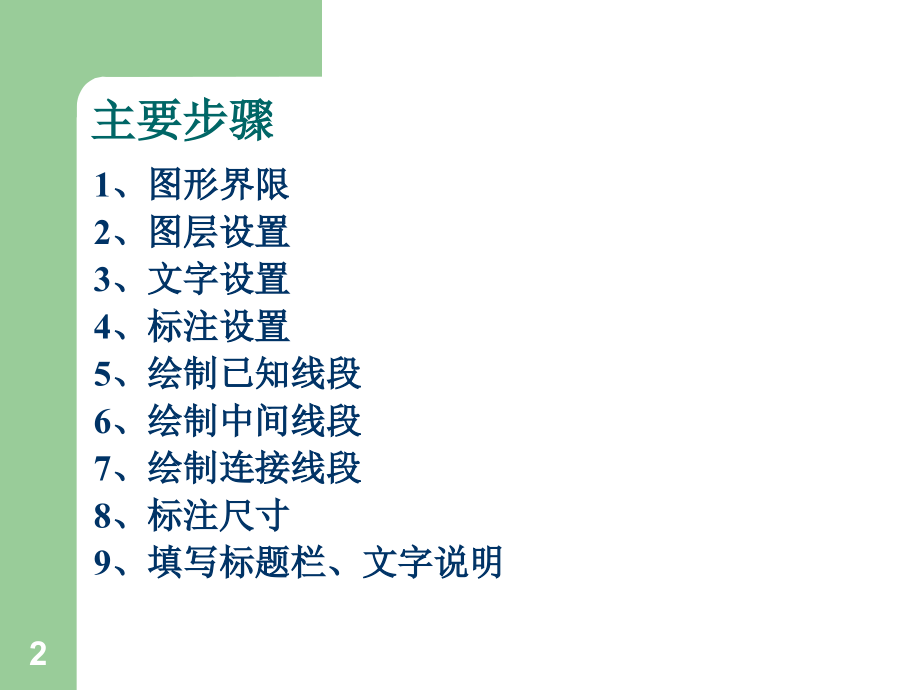

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,AutoCAD2007,平面图形的绘制,苏火煌,1,主要步骤,1,、图形界限,2,、图层设置,3,、文字设置,4,、标注设置,5,、绘制已知线段,6,、绘制中间线段,7,、绘制连接线段,8,、标注尺寸,9,、填写标题栏、文字说明,2,1,、图形界限,两种方式：,1,）点击菜单栏里的,“,格式,”,，选择,“,图形界限,”,2,）在命令窗口里直接输入,“,limits,”,，按回车键确认,3,4,操作：给定左下角的点，输入坐标,“,0,，,0,”,，按回车键确认。,给定右上角的点，输入坐标（根据所选用的图幅大小和图纸类型来确定）,以,A4,图幅为例：,X,型图纸：坐标,为,“,297,，,210,”,，按回车键,确认。,Y,型图纸：坐标为,“,210,，,297,”,，按回车键确认。,注意：输入坐标时，必须用英文符号。,5,6,图形界限大小设置完成后，再输入指令,“,zoom,”,，按回车键确认。,再输入,“,a,”,，回车键确认，整个图形界限设置完整。,7,2,、图层设置,绘制每一幅图，都包含诸如线型、文字、数字、尺寸、图例符号等要素。,使用图层不仅能使图形的各种信息清晰、有序，便于观察，而且也会给图形的编辑、修改和输出带来很大的方便。,8,9,系统默认图层为,0,，不要去改动，直接新建图层。,10,方法一：直接单击此按钮新建图层，将需要用到的图层一次性全部新建。,方法二：直接在此空白处，单击右键，选择新建图层，将需要用到的图层一次性全部新建。,11,在绘图过程中，最常用到粗实线、细实线、细点划线和虚线这,4,种线，所以至少新建,4,个图层。,注意：标注和文字最好也单独新建图层，所用线型为细实线，如不新建也可。,12,需要更改的内容：名称、颜色、线型、线宽。,1,）先一次性将所有图层命名，注意鼠标在点的时候不要太快，要慢点。,13,2,）一次性更改所有图层的颜色，此处是为了更方便检查线型是否使用有错，也可不改。,14,3,）一次性更改所有图层的线型，细实线、粗实线、文字、标注都用实线（,continuous,），不需要更改，虚线、点划线要更改。,15,点击图层,“,点划线,”,的线型，弹出一个对话框，点击,“,加载,”,16,根据右侧的图形来选择线型,点划线建议选择这一个线型，点击“,CENTER2”,17,选择所要线型，点击确定,18,19,图层“虚线”在选择线型时，执行同样的操作。,选择“,ACAD_ISO02W100”,20,21,3,）,一次性更改所有图层的线宽。点击相应图层的线宽，弹出如下对话框，选择一个线宽。要注意粗线与细线的线宽比为,2:1,。,22,图层设置完后要点击确定，不能直接关闭，否则此前所有操作全部无效。,23,在所有图形、标题栏等全部都完成后，点击状态栏中“线宽”，打开线宽，则粗线和细线之间粗细分明。所有图形完成前，“线宽”要保持关闭状态。,24,绘图时，需要用到哪种图线，选择相应的图层即可。,选择时要确定没有命令在执行。例如没有在执行直线命令。,25,3,、文字设置,26,点击“新建”，弹出如下对话框，更改名称,27,按下图进行设置，设置完后必须点击“应用”，汉字设置完毕，接着点击“新建”来设置数字和英文字母。,28,设置完后必须点击“应用”。到此，所有文字设置完毕。,注意：数字和字母的高度为,3.5,。,29,30,4,、标注设置,31,点击“新建”，更改样式名称，改完后点击“继续”。,32,按下图更改“直线”下的内容,33,更改“文字”下的内容，文字样式选择“数字和英文字母”,34,35,绘图时采用的不是,1:1,的比例时，此处需要更改，例如采用的,1:2,的比例绘制图形时，比例因子改为,2,；采用,2:1,的比例绘制图形时，比例因子改为,0.5,。即比例因子为绘制图形所用比例的倒数。,所有的设置完成后，点击“确定”。,36,单击左侧的“标注”，再点击“置为当前”。,37,角度的标注有特殊要求，再新建一个“角度标注”，其余内容不需要更改，只需“文字”下的内容按下图更改即可，改完点击“确定”。,38,需要标注角度时，将“角度标注”置为当前即可。,39,
