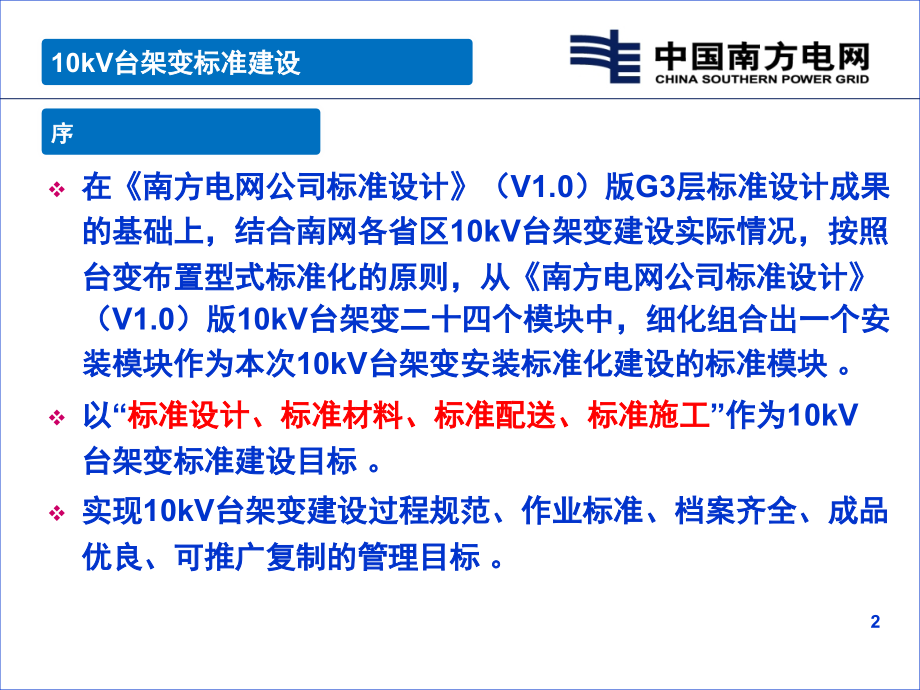

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,10kV,台架变标准建设标准设计(,G3,层)培训,1,在,南方电网公司标准设计,(,V1.0,)版,G3,层标准设计成果的基础上,结合南网各省区,10kV,台架变建设实际情况,按照台变布置型式标准化的原则,从,南方电网公司标准设计,(,V1.0,)版,10kV,台架变二十四个模块中,细化组合出一个安装模块作为本次,10kV,台架变安装标准化建设的标准模块。,以“,标准设计、标准材料、标准配送、标准施工,”作为,

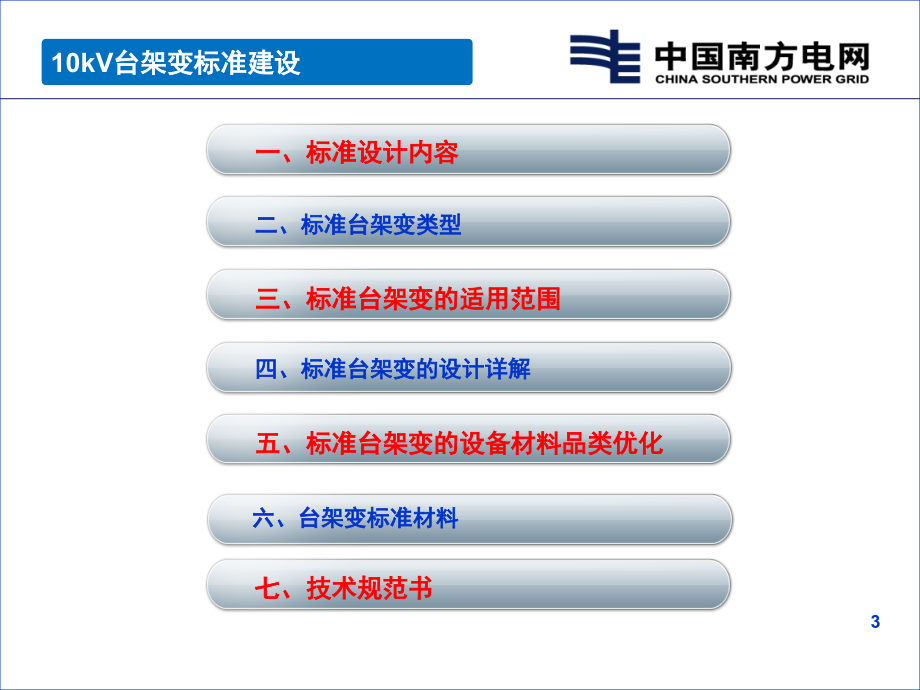

2、10kV,台架变标准建设目标。,实现,10kV,台架变建设过程规范、作业标准、档案齐全、成品优良、可推广复制的管理目标。,10kV台架变标准建设,序,2,一、标准设计内容,四、标准台架变的设计详解,五、标准台架变的设备材料品类优化,七、技术规范书,六、台架变标准材料,10kV台架变标准建设,二、标准台架变类型,三、标准台架变的适用范围,3,10kV台架变标准建设,一、标准设计内容,材料加工图:确定台架变相应材料的加工尺寸,竣工三视图:确定台架变竣工目标图及设备材料安装位置,材料表:确定台架变材料规格型号及数量,两图一表:竣工三视图、材料加工图、材料表,4,10kV台架变标准建设,一、标准设计内

3、容,竣工三视图,整体,布置型式统一,对台架变设备、材料的安装位置进行了固化,,,完整体现竣工成品,。,5,10kV台架变标准建设,一、标准设计内容,材料,加工图,完善了台架变设备、材料材质、,尺寸、孔距、标识,实现台架变材料标准化。同时对台架变高低压导线及端头、接地扁铁、导线桥架等材料长度、工艺质量固化,为材料工厂化加工提供了依据,提高现场工艺质量及施工效率。,6,10kV台架变标准建设,一、标准设计内容,材料表,明确了台架变全部材料类别、规格型号及数量,与,竣工三视图、加工图,完整,对应。,7,10kV台架变标准建设,型,型,19012/19012(2.,85m,),19015/19015(

4、2.,85m,),二、标准台架变类型,型台架变,型台架变,8,10kV台架变标准建设,二、标准台架变类型,9,10kV台架变标准建设,二、标准台架变类型,10,10kV台架变标准建设,典型组合方案,低压出线回路数,无功补偿容量,变压器容量,台架变类型,二、标准台架变类型,11,10kV台架变标准建设,典型组合方案,=,台架变电杆模块,注:每,8,个模块组成一个典型组合方案,铁件模块,标准金具模块,绝缘子模块,设备模块,模块拼接,线缆模块,桥架模块,安健环模块,+,+,+,+,+,+,+,二、标准台架变类型,12,10kV台架变标准建设,三、标准台架变的适用范围,型台架变,变压器容量:,30kV

5、A,500kVA,共七种,变台主副杆:,19012/19012,根开:,2.85m,综合配电箱:一进二出,适用范围:农村,/,城镇,13,10kV台架变标准建设,三、标准台架变的适用范围,型台架变,变压器容量:,100kVA,500kVA,共五种,变台主副杆:,19015/19015,根开:,2.85m,综合配电箱:一进二出,适用范围:城镇,14,10kV台架变标准建设,三、标准台架变的适用范围,型台架变:,变压器:,30kVA,、,50kVA,、,100kVA,三种变压器宜采用,SH15,非晶合金变压器,主要应用于农网。,200kVA,、,315kVA,、,400kVA,、,500kVA,四

6、种变压器,可采用SH15非晶合金或S13油浸式变压器,主要应用于城网。,型台架变:,变压器:,100kVA,变压器宜采用,SH15,非晶合金变压器;,200kVA,、,315kVA,、,400kVA,、,500kVA,四种变压器,可采用SH15非晶合金或S13油浸式变压器,;,主要应用于城网。,15,10kV台架变标准建设,三、标准台架变的适用范围,台架变设计范围:,10kV,电源进线与台架引下线的“,T”,接点至台架变低压配电箱。,边界条件:台架变的,10kV,和,400V,线路导线材料及杆头材料不在台架变标准配送材料范围内。配电箱低压出线导线材料,不纳入标准配送;底盘、卡盘及接地装置由设计

7、选定,不纳入标准配送。,配电箱低压出线玻璃钢桥架纳入标准配送。,16,10kV台架变标准建设,四、标准台架变的设计详解,终端杆按最小埋深,变台副杆(直线杆)比主杆(终端杆),+300mm,进行埋设。,17,10kV台架变标准建设,四、标准台架变的设计详解,变台主副杆皆采用梢径,190,的预应力电杆(优点:主副杆两侧的横担开孔一致,抱箍可以互换);其中副杆为直线杆(单横担),主杆为终端杆。,如果出现在直线杆下挂一台变压器的情况,那么就减少一条终端杆及杆头材料,其它材料是一样的;但施工时,需保证主副杆高度一样。,18,10kV台架变标准建设,四、标准台架变的设计详解,跌落式熔断器横担对地,6,米,

8、方便运行人员站在地面操作。,19,10kV台架变标准建设,四、标准台架变的设计详解,综合配电箱横担下侧面对地,1900mm,,变压器横担下侧面对地,3200mm,。,20,10kV台架变标准建设,四、标准台架变的设计详解,低压出线采用玻璃钢桥架设计。,21,10kV台架变标准建设,四、标准台架变的设计详解,高压引下线采用从台架变正面引下,中央布置,不同于其他台架变侧面引下。,侧面安装台架变,标准台架变,22,10kV台架变标准建设,五、标准台架变的设备材料品类优化,30kVA,500kVA,的变压器经过,基于标准设计和典型造价的公司电网基建一级物资品类优化规格型号清单(第一册 配电设备材料),

9、品类优化后,只保留,30,、,50,、,100,、,200,、,315,、,400,、,500kVA,七种规格。,23,10kV台架变标准建设,五、标准台架变的设备材料品类优化,低压进线优化为铜芯绝缘线,JKYJ-70,、,120,、,185,三种规格。,绝缘导线采用黄、绿、红、黑绝缘层对应,A,、,B,、,C,、,N,相色识别。,24,10kV台架变标准建设,五、标准台架变的设备材料品类优化,变压器高压套管接线端子固化设备线夹,SBG-M12,;低压套管接线端子固化设备线夹(,30,、,50kVA,SBT-M,12,100,400kVA,SBT-M20,500kVA,SBT-M2,4,),导

10、线连接金具采用,C,型线夹。,25,10kV台架变标准建设,六、台架变标准材料:设备类,26,10kV台架变标准建设,六、台架变标准材料:设备类,27,10kV台架变标准建设,六、台架变标准材料:设备类,型配电箱外形尺寸长宽高,6006401000,(,mm,)。,型配电箱外形尺寸长宽高,12006401000,(,mm,)。,综合配电箱出线方式,:,侧进侧出,两侧增加,PVC,迎口。,材质:冷轧钢板、不锈钢、,SMC,非金属复合材料 三种,28,10kV台架变标准建设,六、台架变标准材料:设备类,型配电箱,29,10kV台架变标准建设,六、台架变标准材料:设备类,型配电箱正视图,30,10k

11、V台架变标准建设,六、台架变标准材料:设备类,型配电箱后视图,31,10kV台架变标准建设,六、台架变标准材料:设备类,型配电箱左视图,型配电箱右视图,32,10kV台架变标准建设,六、台架变标准材料:设备类,33,10kV台架变标准建设,六、台架变标准材料:设备类,变压器底座轨距,L,按变压器容量固化,400,、,600,两种。,变压器的外形、颜色等固化,详见图纸及技术规范书。,34,10kV台架变标准建设,六、台架变标准材料:设备类,综合配电箱和变压器的固定,采用槽钢台担直接与设备底座连接,详见图纸。,35,10kV台架变标准建设,六、台架变标准材料:铁件,铁件厂家标识为永久标识,标注中文

12、简称或企业注册标识;字体必须清晰直观,距边端,100,300mm,,字体最小高度不小于,20mm,。,36,10kV台架变标准建设,六、台架变标准材料:铁件,综合配电箱和变压器的槽钢台担开圆孔。,37,10kV台架变标准建设,六、台架变标准材料:铁件,38,10kV台架变标准建设,六、台架变标准材料:铁件,接地装置中接地圆钢更新为热镀锌扁钢,-550,型,露出地面段按照安健环的标准要求对镀锌扁钢刷反光油漆,反光油漆颜色选用黄色和绿色,涂色间隔为,150mm,;螺栓连接处及下段位于地面及以下部分不用刷反光油漆。,39,10kV台架变标准建设,六、台架变标准材料:铁件,40,10kV台架变标准建设

13、六、台架变标准材料:混凝土,1,、在距离根部端,3.5m,处横向标注电杆生产厂家的厂名(简称),字体高度不小于,50mm,;厂名永久标识采用模压,字体清晰。,2,、,190,梢径的电杆在距离根部端,3.5m,处环电杆标一条标识线。并纵向标注电杆型号规格及强度。,41,10kV台架变标准建设,六、台架变标准材料:玻璃钢桥架,玻璃钢桥架尺寸:宽,200mm,,厚度,60mm,,长度有,1.4m,一条、,1.9m,一条、,2.8m,一条共三种规格。详见玻璃钢桥架加工图,42,10kV,台架变设备材料的技术规范书,。,10kV台架变标准建设,七、技术规范书,43,10kV台架变标准建设,结束篇,以标准设计为基础,以技术规范书为依据,统一台架变物资材,料采购生产标准,规范物资质量控制及验收作业过程,确保材料成,品质量满足设计及施工要求。,谢谢!,44,
