GPS静态网的布设.ppt

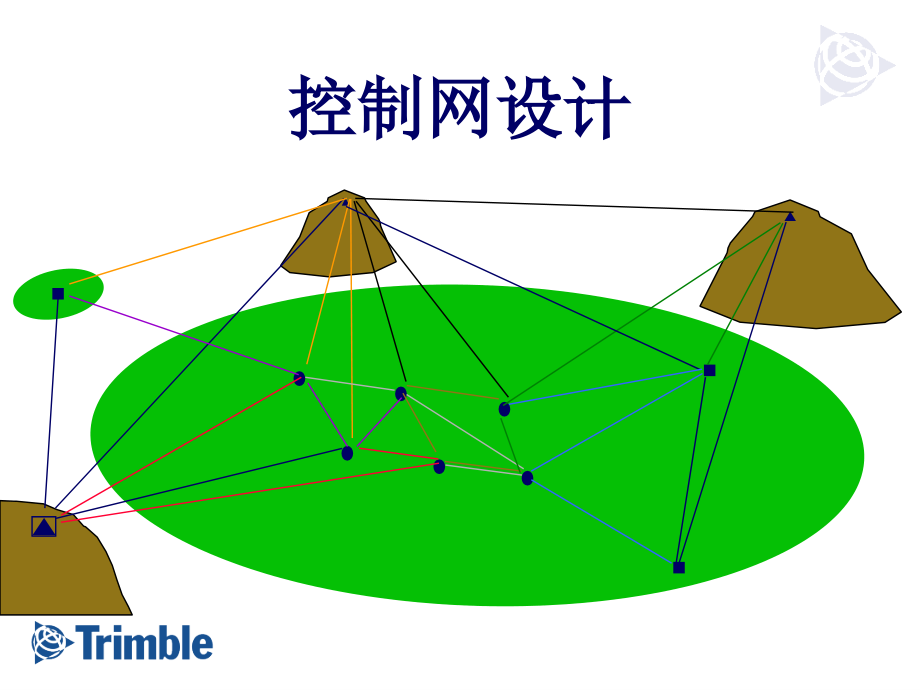

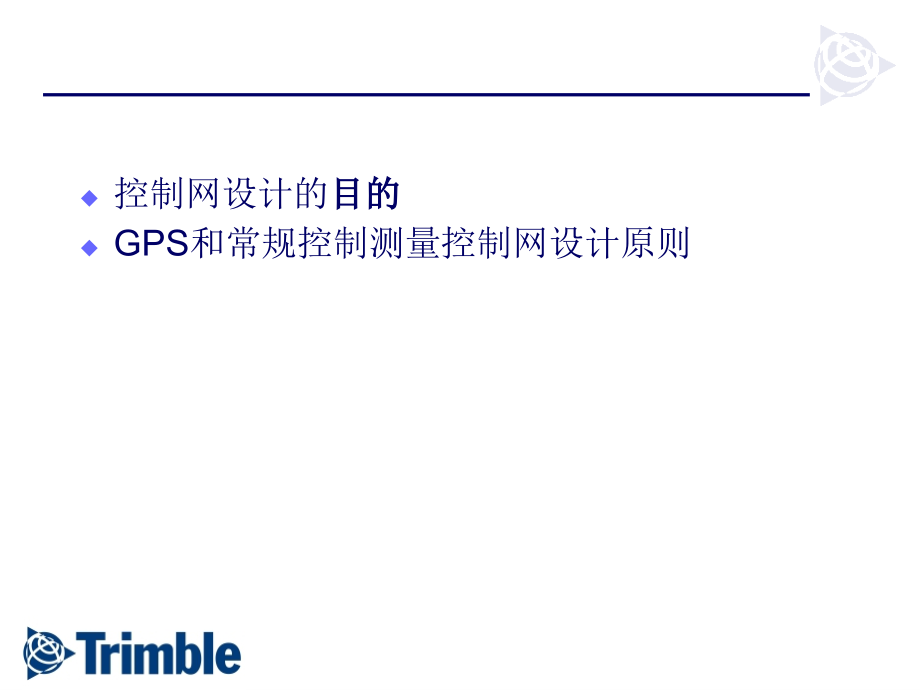

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,控制网设计,控制网设计的,目的,GPS,和常规控制测量控制网设计原则,控制网设计的目的,为了圆满的完成测量工作,为了更好的提高外业工作效率,为了对外业测量成果进行检验,为了得到高质量的数据成果,GPS,控制网设计基本原则,取得测区的基本控制,优化控制网的图形结构,使用独立基线,提供足够的多余观测量，用于检核和平差,每个测站需要至少2个独立时段观测,测站周围具有良好的天空视野，尽量避免多路径。,1.,GPS,工程控制,在项目区域中选取控制点,在三个,(or,）象限中布设平面控制。,在每个象限中布设一个高程控制,在测区周围布设控制点,Known control,Unknown control,1.,GPS,局部网,已知点,未知点、待测量,使用静态、快速静态测量方式,2.GPS,控制网几何图形,比较好的网形结构!,2.,GPS,控制网几何图形,比较差的几何图形!,6.GPS,遮挡&多路径,最好在对天通视良好、多路径影响较低的环境下设点。,基线长,单频机:静态/快速静态,建议基线长不要超过,10km,双频机:静态/快速静态,如果观测时间足够的情况下可以达到100KM.,GPS,基线长,GPS-,观测时间,基线观测时间,如果距离小于,15km,快速静态的时间就可以了,.,如果距离在1,5 30km,应该考虑观测1个小时,.,超过,30km,建议观测几个小时,如果距离达到,100km,则必须观测12个小时以上。,超长距离=更长的观测时间,这些仅仅是一些经验值而已，实际上也并没有一定的严格规定，要根据实际情况而定。,规划观测时间段,卫星数,控制网精度损失,对于常规测量控制网和,GPS,控制网都一样,!,=$,不要因为时间和经济的原因造成整个控制网精度损失!,常用的一些实际经验,站址之间的交通时间,到达站点是否容易,站点之间的通讯(无线电/,GSM),回顾,控制网设计的关键要素,实现测量工作基本要求,提高外业效率,提供数据现场检验,提供高质量的观测成果,对于一个实际工程项目来说，往往会有多个选择方案。,你现在应该已经掌握了怎样进行控制网的布设，并且得到最好的控制测量成果。,你已经学习了:,回顾,在进行控制网布设前，你应该进行规划，同时考虑下列因素：,控制原则,几何图形,多余观测量,独立观测,通视(常规控制),卫星可视性和多路径因素,时间和经费,你已经学习了,:,问题？,
