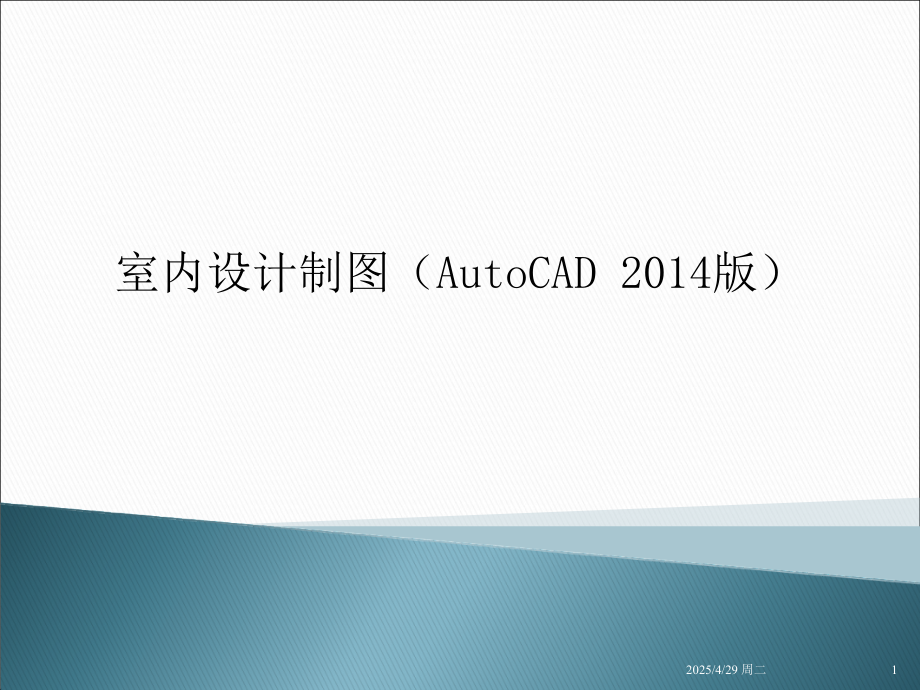

室内设计制图(AutoCAD-2014)第2章-AutoCAD入门及绘图环境设置PPT学习课件.ppt

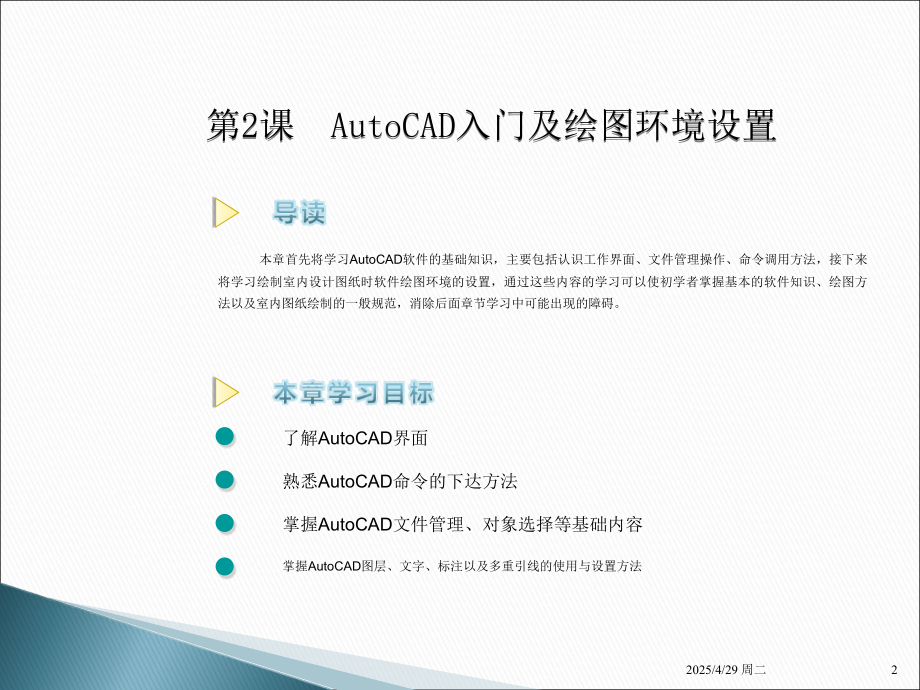

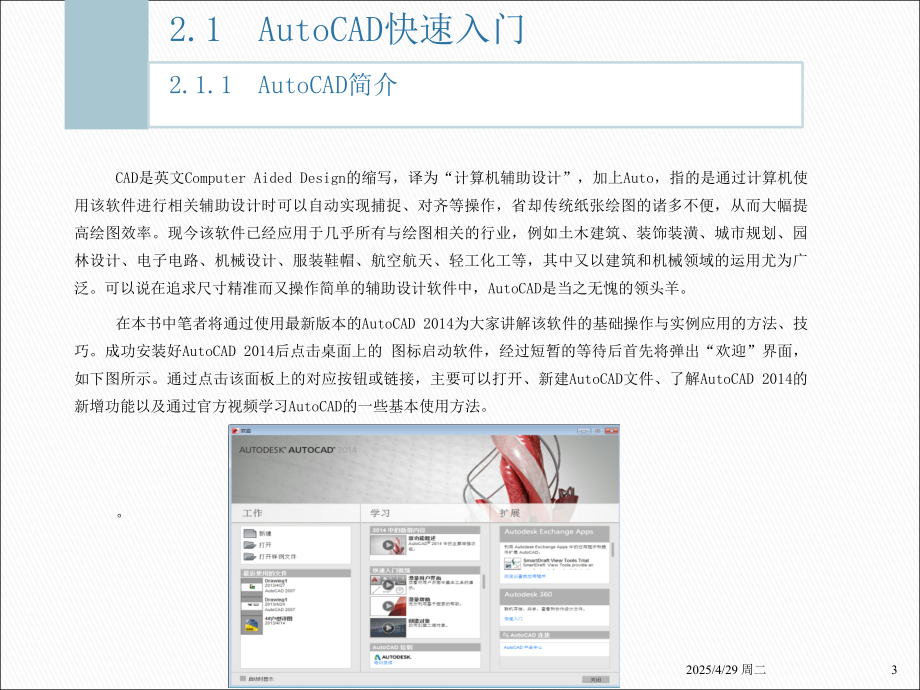

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,室内设计制图（,AutoCAD 2014,版）,1,2025/4/29 周二,第2课 AutoCAD入门及绘图环境设置,本章首先将学习,AutoCAD,软件的基础知识，主要包括认识工作界面、文件管理操作、命令调用方法，接下来将学习绘制室内设计图纸时软件绘图环境的设置，通过这些内容的学习可以使初学者掌握基本的软件知识、绘图方法以及室内图纸绘制的一般规范，消除后面章节学习中可能出现的障碍。,熟悉,AutoCAD,命令的下达方法,了解,AutoCAD,界面,掌握,AutoCAD,图层、文字、标注以及多重引线的使用与设置方法,掌握,AutoCAD,文件管理、对象选择等基础内容,2,2025/4/29 周二,CAD是英文Computer Aided Design的缩写，译为,“,计算机辅助设计,”,，加上Auto，指的是通过计算机使用该软件进行相关辅助设计时可以自动实现捕捉、对齐等操作，省却传统纸张绘图的诸多不便，从而大幅提高绘图效率。现今该软件已经应用于几乎所有与绘图相关的行业，例如土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等，其中又以建筑和机械领域的运用尤为广泛。可以说在追求尺寸精准而又操作简单的辅助设计软件中，AutoCAD是当之无愧的领头羊。,在本书中笔者将通过使用最新版本的AutoCAD 2014为大家讲解该软件的基础操作与实例应用的方法、技巧。成功安装好AutoCAD 2014后点击桌面上的 图标启动软件，经过短暂的等待后首先将弹出,“,欢迎,”,界面，如下图所示。通过点击该面板上的对应按钮或链接，主要可以打开、新建AutoCAD文件、了解AutoCAD 2014的新增功能以及通过官方视频学习AutoCAD的一些基本使用方法。,。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介,3,2025/4/29 周二,在,“,欢迎,”,界面右下角点击,“,关闭,”,按钮后将进入如所示的AutoCAD 2014初始工作界面，要注意的是根据不同绘图需要AutoCAD 2014为用户共提供了4种不同类型的工作界面，如下图所示的是,“,草图与注释,”,工作界面，其余3种分别是,“,三维基础,”,、,“,三维建模,”,和,“,AutoCAD经典,”,。,接下来我们首先将学习工作界面的切换方法，然后详细认识AutoCAD 2014工作界面的切换、组成等内容。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介,4,2025/4/29 周二,1.切换工作界面,无论用户想要在哪种界面下进行工作，都要掌握切换界面的方法，AutoCAD 2014提供了多种方法，比较常用的有如下两种。,第1种：通过快速访问工具栏。快速访问工具栏位于工作界面的左上角，在其中有一个“工作空间”按钮，该按钮会显示当前所使用的工作空间，单击该按钮将打开一个下拉菜单，在菜单中可以单击选择相应的选项来切换工作空间，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/切换工作界面,5,2025/4/29 周二,第2种：在工作界面的右下角单击“切换工作空间”按钮，然后在弹出的菜单中通过单击选项来进行切换，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/切换工作界面,6,2025/4/29 周二,2.工作界面介绍,在AutoCAD 2014中针对常用的绘图需要内置了4种不同工作界面，而工作界面主要通过由菜单栏、工具栏、选项板以及功能区面板等构成。,在AutoCAD 2014中“草图与注释”“三维基础”、“三维建模”3个不同的工作界面最大的区别在于工具栏的设置，如在默认打开的“草图与注释”界面中主要显示二维图形相关工具以方便二维图形的绘制、修改等操作；在“三维基础”界面中主要显示特定于三维建模的基础工具，如下图左所示。同样在“三维建模”界面中则显示的是三维建模特有的工具，如下图右所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/工作界面介绍,7,2025/4/29 周二,对比以上出现的工作界面，可以看到除了功能区中的工具不一样外，这3种界面几乎完全相同。,要注意的是相较于上面的3种工作界面，“AutoCAD经典”工作界面则有较大的变化，该界面布置如下图所示。可以看到它没有功能区但多了一个菜单栏，而且工具栏的划分也是直接安排在界面四周，比较容易调用。这种工作界面是AutoCAD早期版本中的默认界面，也是初学AutoCAD时最佳的学习界面，因此本书中的大部分内容将使用该界面完成，接下来我们将详细了解该工作界面的组成部分。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/工作界面介绍,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/工作界面介绍,8,2025/4/29 周二,3.了解工作界面组成,“AutoCAD经典”工作界面组成如下图所示，笔者在图中对各个部分作了详细名称标示，大家可以通过相应的名称各组成部分的基本功能。对于“AutoCAD初学者为了在后面的内容中能快速找到对应的菜单、工具以达到好的学习效果，最好多熟悉并强化记忆该界面。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,9,2025/4/29 周二,“应用程序”按钮：应用程序按钮是以AutoCAD的标志定义的一个按钮，位于界面的左上角，单击该按钮可以打开一个下拉菜单，菜单中包含了文件管理的多个命令，例如“新建”、“保存”等，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,10,2025/4/29 周二,快速访问工具栏：用于快速应用常用工具，默认的快速访问工具栏下集成了新建、打开、保存、另存、云选项、打印、放弃、重做和工作空间切换8个工具，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,11,2025/4/29 周二,标题栏：标题栏由软件的名称、版本号和当前编辑文件的名称组成，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,12,2025/4/29 周二,菜单栏：菜单栏主要显示AutoCAD 2014的12项主菜单，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,搜索工具：,AutoCAD 2014,的搜索工具其实是一项帮助功能，比如用户对某个命令的功能不太熟悉，那么可以通过搜索工具来搜索这个命令的相关解释。,工具栏：工具栏是,AutoCAD,的一大特色，几乎所有的绘图命令都可以通过工具栏来快速执行。,AutoCAD,有很多工具栏，这些工具栏不可能全部都显示在界面中，那样的话将占用大量空间，因此通常情况下只是将常用的工具栏显示在界面中。,13,2025/4/29 周二,绘图区域：用户界面中占据了大部分空间的就是绘图区域，用户所做的一切工作，例如绘制的图形、输入的文本以及标注的尺寸等都将显示在这里。,命令提示窗口：命令提示窗口由命令输入行和历史命令查看区组成，命令行用于输入命令操作，而命令历史区将显示已经被执行完毕的命令，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,14,2025/4/29 周二,图形坐标：当光标在绘图区域内滑动时，在这里会显示光标当前位置的坐标。,辅助绘图工具栏：辅助绘图工具栏用于辅助用户绘制图形，包括对象捕捉（用于精确定位）、栅格显示（控制绘图区域是否显示栅格）、正交模式（规定绘制垂直或水平直线）等功能，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.1,AutoCAD简介/了解工作界面组成,15,2025/4/29 周二,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD下达命令的方式/通过工具栏执行命令,软件与用户之间的互动通常被称为人机对话，就AutoCAD而言，最基本的人机对话工作就是用户向软件下达命令，下面就来介绍几种常用的向AutoCAD下达命令的方法。,1.通过工具栏执行命令,在工具栏中单击任意一个按钮就可以激活相应的命令。激活命令后，并不是说已经完成了操作，而是随着命令的激活，在命令行会出现相应的提示，每一步操作都需要用户根据提示来完成，只有完成了这一步，才会出现下一步的命令提示，这种非常人性化的操作过程是AutoCAD的一大特点。,以点击工具栏中的“直线”命令按钮 为例，一个典型的命令执行过程如下。,命令:_line /单击“直线”按钮,指定第一点:/提示用户指定直线的第一点,指定下一点或 放弃(U):/提示用户指定直线的下一点,在命令的执行过程中，有时候需要用户按回车键（Enter键）来确认操作，有时候则不需要，例如在上面的命令提示中，当提示用户指定直线的第一点时，如果在绘图区域内的任意位置单击鼠标左键，则在单击的位置上会出现直线的起点，此时会直接进入第二步的提示；如果在提示指定第一点时，通过输入点的坐标来精确定位，那么输入坐标后需要按回车键（Enter键）来确认执行操作。,16,2025/4/29 周二,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD下达命令的方式/通过输入命令执行,2.通过输入命令行执行命令,在命令行内输入命令的全称或者简称，然后再按回车键（Enter键），就可以激活相应的命令，例如通过命令行执行Line（直线）命令，相关命令提示如下。,命令:L /输入L并回车（L是Line（直线）命令的简写形式）,LINE 指定第一点:0,0 /输入第一点的点坐标并回车确认操作,指定下一点或 放弃(U):1030 /输入第二点的点坐标并回车确认操作,指定下一点或 放弃(U):/直接回车完成直线的绘制,17,2025/4/29 周二,3.通过菜单执行命令,单击菜单名称，然后在下拉菜单中选择相应的选项来激活某个命令，例如执行“绘图直线”菜单命令，如下图所示。,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD下达命令的方式/通过菜单执行命令,18,2025/4/29 周二,4.重复执行命令,在AutoCAD中，执行完某个命令后，如果要立即重复执行该命令，则只需按一下回车键或者空格键即可。例如，用Line（直线）命令绘制一条直线后还需立即再绘制一条，则只需按一下回车键或空格键就可以重复执行Line（直线）命令，相关命令提示如下。,命令:_line,指定第一点:/确定直线的第一点,指定下一点或 放弃(U):/确定直线的第二点,指定下一点或 放弃(U):/按回车键结束直线绘制工作,命令:/按回车键或空格键重复执行Line（直线）命令,LINE 指定第一点:/确定直线的第一点,指定下一点或 放弃(U):/确定直线的第二点,指定下一点或 放弃(U):/按回车键结束第二条直线的绘制工作,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD下达命令的方式/重复执行命令,19,2025/4/29 周二,5.,执行透明命令,AutoCAD,可以在某个命令的执行期间插入执行另一个命令，中间插入执行的命令须在其命令名前加一个撇号（,）作为前导，,AutoCAD,称这种可从中间插入执行的命令为“透明命令”。,例如在使用,Line,（直线）命令绘制直线的同时使用,Zoom,（缩放）命令缩放视图，相关命令提示如下。,命令,:l /,输入,L,并回车确认,LINE,指定第一点,:zoom /,输入,zoom,并回车，表示执行透明命令,指定窗口的角点，输入比例因子,(nX,或,nXP),，或者,全部,(A)/,中心,(C)/,动态,(D)/,范围,(E)/,上一个,(P)/,比例,(S)/,窗口,(W)/,对象,(O):p /,输入,P,并回车，表示返回上一个视图,正在恢复执行,LINE,命令。,指定第一点,:/,指定直线的第一点,指定下一点或,放弃,(U):/,指定直线的第二点,指定下一点或,放弃,(U):/,回车结束命令,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD下达命令的方式/执行透明命令,20,2025/4/29 周二,AutoCAD没有为选择对象提供专门的工具或命令，但可以通过鼠标左键直接进行选择，并且提供了多种选择方法。,1.点选,将鼠标光标移动到一个图形对象上该图形会亮显，此时如果单击鼠标左键将选中这个图形，如下图左所示。选中的图形以虚线显示，并且图形上会出现多个蓝色的小方框，这是图形的夹点，一般只有图形的关键点位置上才会出现夹点，如下图右所示。如果要选择多个图形，可以连续在不同的图形上单击鼠标左键进行多次点选。,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD选择对象的方式/点选,21,2025/4/29 周二,2.框选,对于选择多个图形对象这种情况，如果挨个去单击选择，势必要耗费很多时间，也没有必要，于是AutoCAD提供了“框选”方式，也就是用光标拖曳出一个矩形框来选择，但需注意的是，拖曳要分为两种形式。,第一种：从左上往右下拖曳，此时矩形框呈蓝色显示，接下来如下图左所示划定一个选区，选择完成后此时只有完全被包围的椭圆被选中，如下图右所示。,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD选择对象的方式/框选,22,2025/4/29 周二,第二种：从右下往左上拖曳，此时矩形框呈绿色显示，接下来如下图左所示划定一个选区，选择完成后可以看到与选区有相交的矩形和圆形都被选中，如下图右所示。此外按下“Ctrl+A”组合键可以快速全选所有图形。,2,.1,AutoCAD快速入门,2,.1,.2,AutoCAD选择对象的方式/框选,23,2025/4/29 周二,用框选的方式选择图形时容易选择多余的图形，此时就需要取消对这些多余图形的选择。如下图左所示，3个图形对象都被选中，如果要取消对矩形的选择，请按住Shift键的同时如下图中单击矩形，单击完成后将减选模型，效果如下图右所示。,21,AutoCAD快速入门,2,.1,.2,AutoCAD选择对象的方式/减选,24,2025/4/29 周二,正如安静、明亮的工作环境能让我们有一份惬意的工作心情，提高工作效率，在使用AutoCAD正式绘制设计图纸之前，根据作力需要精心设置好图层、然后再调整文字以及标注等细节，也能构筑一个理想的绘图环境，不但能提高绘图的效率，更能在绘图完成后得到一份层次分明，清晰美观的设计成图。,2.2.1 设置AutoCAD的图层,在AutoCAD中图层相当于我们在现实图纸绘图中使用的重叠图纸，但这些图纸都是透明的。通过图层我们可以单独控制每张图纸上的所有图形，使其具备独立的颜色、线宽、线型等特性。如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/了解AutoCAD的图层及功能,25,2025/4/29 周二,具体到AutoCAD室内设计绘图中，根据设计项目的实际情况首先对应的建立诸如墙体、家具、水路、电路以及标注等图层并设置独立的颜色、线型与线宽，然后在绘图的过程中再选择对应的图层绘制对应的对象图形，这样通过图层的控制我们可以轻松的绘制具有层次感的图纸，如下图左所示。对比如下图右可以看到，经过图层区分颜色、线宽的图纸图纸不仅便于阅读，还具有更好的视觉效果。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/了解AutoCAD的图层及功能,26,2025/4/29 周二,通过图层区分好图纸内容除了具备以上的好处之外，由于我们将墙体、家具、水路、电路以及标注单等内容单独放置在了对应图层内，因此当我们需要对各个内容进行调整、修改时，还可以通过反选隐藏不需要显示的图层，从而可以清晰明了的选择到修改对象，如下图左与图右所示。,而如果需要对图层内的对象统一修改，则只需要调整图层相关参数即可一步到位，因此能极大的提高工作效率。,通过以上的了解我们可以发现能否熟练运用好图层是能否使用AutoCAD快速，准确的绘制好室内设计图纸的关键，接下来笔者将详细介绍AutoCAD的图层的控制方法。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/了解AutoCAD的图层及功能,27,2025/4/29 周二,2.如何控制AutoCAD的图层,AutoCAD主要使用“图层特性管理器”控制图层，如所示。通过该管理器不仅可以创建图层，设置图层的颜 色、线型和线宽，还可以对图层进行更多的设置与管理，如图层的切换、重命名、删除 及图层的显示控制等，如下图所示,。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,28,2025/4/29 周二,新建/删除图层,点击新建图层按钮 将当前选择的图层下方创建一个新图层，如下图左所示。创建时可以对图层进行命名，如下图右所示。如果没有命名，那么图层将以“图层1”、“图层2”的顺序命名排列。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,29,2025/4/29 周二,点击删除图层按钮 即可删除当前选择的图层，如下图左与图右所示。但要注意的是只能删除未被参照的图层（被参照的图层包括：0图层、DEFPOINTS图层、包含对象（包括块定义中与任何绘制对象）的图层、当前图层以及依赖外部参照的图层）。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,30,2025/4/29 周二,调整图层颜色/线型/线宽,默认情况下新建的图层均保持与0图层一致的颜色、线型、线宽等特性，在实际的工作中有必要根据图层用途自定义相关特性，以常调整的颜色、线型、线宽三个特性为例，具体的方法如下：,（01)点击图层颜色名称下，然后在弹出的“选择颜色”面板中选择目标颜色，如下图左所示。接下来再按下确定即可调整好选择图层的颜色，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,31,2025/4/29 周二,(02)点击图层线形名称弹出“选择线型”面板，如下图左所示，然后再点击“选择线型”面板中的“加载”按钮弹出“加载或重载线形”面板，接下来选择加载好目标线型并确认，如下图右所示。在实际的工作中通常在加载线型时可以一次性选择多个常见的线型加载，这样可以方便其它图层线型的调用。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,32,2025/4/29 周二,(3)返回“选择线型”面板选择上一步加载的线型并点击“确认”按钮，如下图左所示，此时即可调整好当前选择图层的线型，效果如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,33,2025/4/29 周二,(04)点击图层线宽名称下的空白处弹出“线宽”面板，然后选择目标线型并确认，如下图左所示，操作完成后后即可调整好当前选择图层的线宽，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,34,2025/4/29 周二,隐藏/显示图层,(1)点击目标图层后方的显示按钮，按钮将更换为隐藏按钮，如下图左所示。此时目标图层中包含的对象在绘图区域内隐藏，并且无法被打印，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,35,2025/4/29 周二,(02)点击目标图层后方的隐藏按钮，按钮将更换为显示按钮，如下图左所示。此时目标图层中包含的对象在绘图区域内显示，并且可以被打印，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,36,2025/4/29 周二,冻结/解冻图层,(1)点击目标图层后方的冻结按钮，按钮将更换为冻结按钮，如下图左所示。此时目标图层中包含的对象在绘图区域内隐藏，并且无法被打印、消隐、渲染或重生成，如下图右所示,。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,37,2025/4/29 周二,(2)点击目标图层后方的冻结按钮，按钮将更换为隐藏按钮，如下图左所示。此时目标图层中包含的对象在绘图区域内显示，并且无法被打印、消隐、渲染或重生成，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,38,2025/4/29 周二,过滤图层,当图纸内图层数量很多时，为了方便图层的寻找查看，此时可以使用“过滤”功能，根据图层的一个或多个特性创建图层过滤器，以“颜色”为特性过滤，具体操作方法如下：,（01）点击“图层特性管理器”右上角的“新建组过滤器”按钮 弹出“图层过滤特性”面板，如下图左所示，然后双击“颜色”名称下方空白处选择颜色为黄色，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,39,2025/4/29 周二,（02）确定颜色过滤为“黄色”后在“图层过滤特性”下方将显示符合过滤条件的图层，如下图左所示。确定完成后该“特性过滤器”时在其左侧只会显示符合这一条件的图层，可以快速的选择、查看或调整目标图层相关特性，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,40,2025/4/29 周二,清理图层,在图形的绘制过程，我们需要插入或复制一些外块图形，此时通常会带入一些空白图层，如下图所示，此时我们就需要清理掉这些占用空间的无用图层，具体的操作方法如下：,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,41,2025/4/29 周二,（01）输入Purge(清理)命令，经过短暂的图形扫描后将弹出“清理”面板，此时选择“图层”然后点击“清理”按钮，如下图左所示。,（02）执行“清理”后会再次扫描图形并会弹出“确认”清理面板，此时通常选择“清理所有项目”按钮，如下图中所示，再经过短暂的扫描后即可清理掉多余图层，清理完成效果如下图右所示。,要注意的是当绘图时如果图形过于复杂并感觉到电脑变得迟钝，此时可以执行Purge(清理)命令再选择“所有项目”进行清理，不但可以清理图层，还能对一些标注样式、图块碎片进行删除。,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的图层/如何控制AutoCAD图层,42,2025/4/29 周二,1.了解AutoCAD的标注及功能,在使用AutoCAD绘制室内设计施工图时标注（主要为线性、角度以及半径标注）主要用于说明空间尺寸（墙体、门窗的高度、长度等）、设计细部尺寸、角度大小、半径大小等，如以下诸图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.2,设置AutoCAD的标注/了解AutoCAD的标注及功能,43,2025/4/29 周二,2.创建线性标注,线性标注主要用来标注水平、垂直以及旋转的长度尺寸，执行Dimlinear（线性）命令可以标注线性尺寸。,命令执行方法,执行“标注线性”菜单命令。,单击“标注”工具栏中的“线性”按钮。,在命令行输入Dimlinear并回车。,命令子选项,执行Dimlinear（线性）命令后，相关命令提示如下，如下图左所示。,命令:_dimlinear,指定第一个尺寸界线原点或:/任意拾取一点,指定第二条尺寸界线原点:/水平向右在适当位置拾取第二点（也可以在垂直方向拾取第二点）,创建了无关联的标注。/这里没有对任何图形进行标注，而是直接在绘图区域拾取点进行标注，因此会出现该提示,指定尺寸线位置或,多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):/在尺寸界限原点的垂直方向上拾取一点，确定尺寸线的位置,标注文字=1087,2,.,2,AutoCAD绘图环境设置,2,.,2.1,设置AutoCAD的标注/创建线性标注,44,2025/4/29 周二,2,.,2,AutoCAD绘图环境设置,2,.,2.2,设置AutoCAD的标注/创建线性标注,45,2025/4/29 周二,3.创建半径标注,Dimradius（半径）命令用于测量指定圆或圆弧的半径，在半径标注的文本前面将显示半径符号，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/创建半径标注,46,2025/4/29 周二,在AutoCAD中，执行Dimradius（半径）命令可以对圆或圆弧标注半径。,命令执行方法,执行“标注半径”菜单命令。,单击“标注”工具栏中的“半径”按钮。,在命令行输入Dimradius并回车。,半径标注的方法也很简单，执行该命令后，直接单击选中要标注的圆弧，然后指定尺寸线的位置即可，如下诸图所示。相关命令提示如下。,命令:_dimradius,选择圆弧或圆:/选择要标注的圆或者圆弧,标注文字=928.59,指定尺寸线位置或 多行文字(M)/文字(T)/角度(A):/确定尺寸线的位置，旋转好标注即可,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/创建半径标注,47,2025/4/29 周二,4.创建角度标注,角度标注是指测量两条非平行线之间的角度，使用Dimangular（角度）命令可以创建角度标注。,命令执行方法,执行“标注角度”菜单命令。,单击“标注”工具栏中的“角度”按钮。,在命令行输入Dimangular并回车。,使用Dimangular（角度）命令可以标注两条非平行直线之间的角度，也可以标注圆弧的角度，如下诸图所示，相关命令提示如下。,命令dimangular,选择圆弧、圆、直线或:/选择圆弧,指定标注弧线位置或 多行文字(M)/文字(T)/角度(A)/象限点(Q):/确定尺寸线的位置,标注文字=177,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/创建角度标注,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/创建角度标注,48,2025/4/29 周二,5.标注样式,AutoCAD为用户提供了标注样式设置功能，通过该功能可以控制标注的外观，比如尺寸界线、尺寸箭头、文字等细节，如下图所示。用户可以创建标注样式，以快速指定标注的格式，并确保标注符合行业或项目标准。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,49,2025/4/29 周二,命令执行方法,执行“标注标注样式”菜单命令。,单击“样式”工具栏中的“标注样式”按钮。,在命令行输入Dimstyle（简写为D）并回车。,在进行标注之前，首先要选择一种尺寸标注样式，被选中的标注样式即为当前尺寸标注样式。如果没有选择标注样式，则使用系统默认的标注样式进行尺寸标注。用户可以根据图形的需要创建尺寸标注样式。,执行Dimstyle（标注样式）命令将打开“标注样式管理器”对话框，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,50,2025/4/29 周二,在“标注样式管理器”对话框中，单击“新建”按钮 即可开始创建新的标注样式，此时将打开“创建新标注样式”对话框，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,51,2025/4/29 周二,在“创建新标注样式”对话框中，用户需要对新的样式进行命名，同时要选择一个基础样式作为参照；另外，用户还可以定义新样式的应用范围，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,52,2025/4/29 周二,完成新样式的命名后，单击“继续”按钮 打开“新建标注样式：副本Standard”对话框，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,53,2025/4/29 周二,线,在“线”选项卡中，用户可以设置尺寸线和尺寸界线的颜色、线型和线宽等基本属性。但在实际工作中，尺寸线和尺寸界线的属性通常由尺寸标注所在的图层来决定，没有必要在这里设置。,这里需要重点注意的是“超出尺寸线”和“起点偏移量”两个参数，“超出尺寸线”控制超出尺寸线部分的尺寸界线的长度，如下图左所示。“起点偏移量”控制尺寸标注与图形的距离，如下图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,54,2025/4/29 周二,符号和箭头,“符号和箭头”选项卡中的参数用于设置箭头、圆心标记、弧长符号和折弯半径标注的格式和位置。单击切换至“符号和箭头”选项卡，其界面如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,55,2025/4/29 周二,调整,“调整”选项卡控制箭头、标注文字及尺寸界线间的位置关系，在没有特殊要求的情况下，“调整”选项卡中的参数一般都保持默认设置，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,56,2025/4/29 周二,主单位,“主单位”选项卡用于设定主标注单位的格式和精度，并设定标注文字的前缀和后缀。“主单位”选项卡的界面如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,57,2025/4/29 周二,换算单位,“换算单位”选项卡用于指定标注测量值中换算单位的显示并设定其格式和精度（此项功能的实际意义不大，一般情况下都不用管它），如下图所示,。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,58,2025/4/29 周二,（7）接下来主要将使用阵列命令绘制踏步，由于直线踏步与弧形踏步宽度并不一致，因此首先启用打断命令处理好直线，如下诸图所示。,命令:BR /输入BR并回车（BR是BREAK（打断）命令的简写形式）,BREAK,选择对象:/选择楼梯中分线,指定第二个打断点 或 第一点(F):F /选择指定打断第一点,指定第一个打断点:/选择楼梯中分线为打断第一点,指定第二个打断点:/选择楼梯中分线与下方线段交点为打断第二点,3,.,3,绘制原始框架图,3.3.6 绘制楼梯,59,2025/4/29 周二,公差,“公差”选项卡在机械制图中标注公差时非常有用，可以定义公差的标注类型，也可以定义上下偏差的数值和精度，如下图所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,60,2025/4/29 周二,2,.,2,AutoCAD绘图环境设置,2,.,2.3,设置AutoCAD的标注/标注样式,在了解了“标注样式”中各个参数的功能以及新建方法后，接下来请大家参考如下诸图所示参数创建好本书中将使用到的“平面”标注样式。,61,2025/4/29 周二,1.了解AutoCAD的多重引线及功能,在使用AutoCAD绘制室内设计施工图时多重引线主要用于标示施工材质以及工艺手段，如下图左与图右所示。,2,.,2,AutoCAD绘图环境设置,2,.,2.4,设置AutoCAD的多重引线/,了解AutoCAD的多重引线及功能,62,2025/4/29 周二,命令执行方法：,执行“标注多重引线”菜单命令。,在命令行输入Mleader并回车。,执行Mleader（多重引线）命令将出现如下提示，通过如下诸图所示操作即可完成多重引线标注，相关命令提示如下。,命令:_mleader,指定引线箭头的位置或 引线基线优先(L)/内容优先(C)/选项(O):/任意拾取一点,指定引线基线的位置:/拾取第二点，此时将弹出“文字格式”编辑器，输入相应文字后单击“确定”按钮 完成创建,2,.,2,AutoCAD绘图环境设置,2,.,2.4,设置AutoCAD的多重引线,63,2025/4/29 周二,AutoCAD同样为用户提供了多重引线样式设置功能，通过该功能可以控制多重引线的外观，比如引线箭头样式、基线距离、文字等细节。,命令执行方法,执行“标注多重引线样式”菜单命令。,单击“样式”工具栏中的“标注样式”按钮。,在命令行输入MleaderStyle（简写为MLS）并回车。,以上任意一种方式打开“多重引线样式管理器”对话框。由于该管理器的新建以及相关参数与“标注样式管理器”类似，因此不再赘述其新建方法与相关参数。接下来请大家参考如下诸图所示新建好本书案例中使用的的多重引线样式。,2,.,2,AutoCAD绘图环境设置,2,.,2.4,设置AutoCAD的多重引线/多重引线样式,64,2025/4/29 周二,2,.,2,AutoCAD绘图环境设置,2,.,2.4,设置AutoCAD的多重引线/多重引线样式,65,2025/4/29 周二,在本章中主要针对,Autocad,初学者首先介绍了一些软件基本操作方法，从而能使初学者可以快速了解,Autocad,并掌握一些基本的技能以便于在后面的实际案例中顺利的进行学习与练习。,此外针对室内设计的需要，在本章中还着重介绍了图层、标注以及多重引线并详细介绍了相关设置方法，大家在接下来的案例中可以现学现用，快速进入一个良好的学习状态。,本章小结,66,2025/4/29 周二,1.利用下图熟悉AutoCAD2014面板，并着重对其中菜单栏、绘图工具栏，修改工具栏以及图形状态中各个按钮进行点击操作，熟记各按钮名称为后面章节内容的学习打下基础。,2,.,3,课后作业,67,2025/4/29 周二,2.打开“图层特性管理器”参考下图所示创建图层并保存文档。,2,.,3,课后作业,68,2025/4/29 周二,3.打开配套光盘中如下图左所示的文件，通过标注以及多重引线完成其尺寸、角度标注以及工艺材质说明至如下图右所示,2,.,3,课后作业,69,2025/4/29 周二,3,.,5,本课笔记,70,2025/4/29 周二,
