HXD3微机网络系统介绍文档幻灯片.ppt

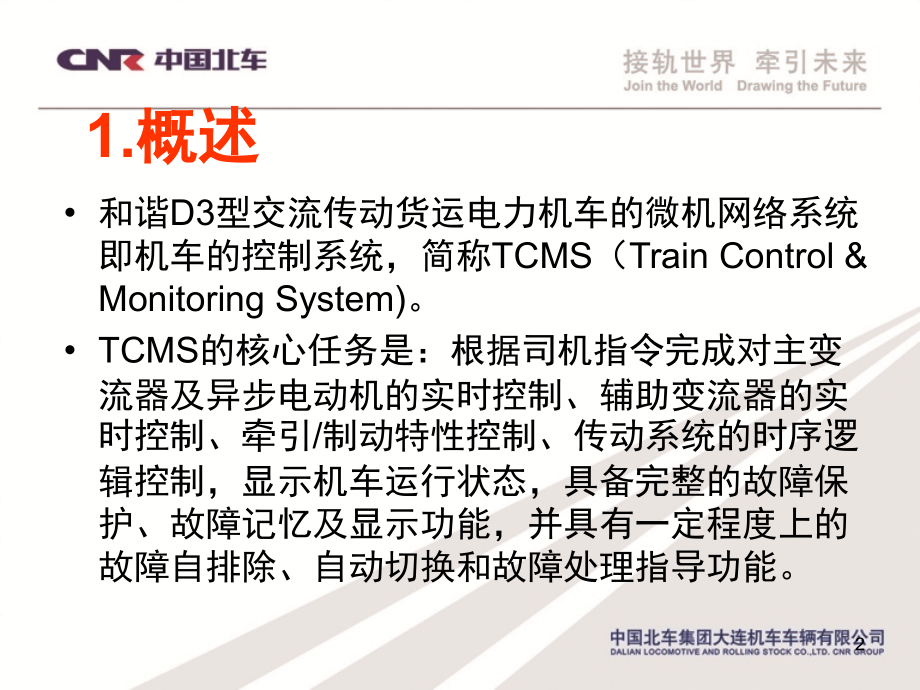

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,和谐,D3,型交流传动货运电力机车,微机网络系统介绍,2011,年,2,月,23,日,1,1.,概述,和谐,D3,型交流传动货运电力机车的微机网络系统即机车的控制系统，简称,TCMS,（,Train Control&Monitoring System),。,TCMS,的核心任务是：根据司机指令完成对主变流器及异步电动机的实时控制、辅助变流器的实时控制、牵引,/,制动特性控制、传动系统的时序逻辑控制，显示机车运行状态，具备完整的故障保护、故障记忆及显示功能，并具有一定程度上的故障自排除、自动切换和故障处理指导功能。,2,2.,机车微机控制系统,微机控制系统（简称,TCMS,）是机车的控制核心，微机控制柜连接机车主变流器、辅助变流器、控制电器柜、司机室操作台控制开关等电器设备，收集指令信息和各个电器设备的状态信息，综合处理后，完成机车的控制功能。,重联时通过,Ethernet,，向重联机车发送运行指令，接收重联机车的反馈信息。,3,2.1,系统组成,4,TCMS,对外接口,名称,数量,所接设备,说明,RS485,2,主变流器,100kbps,RS485,3,辅助变流器,9600bps,RS485,2,显示屏,38.4kbps,数据总线,2,与他车,TCMS,重联,通过,Ethernet,连接,110V,数字量输入,120,各开关,脉冲输入,2,速度传感器（,PG,）,2,轴和,5,轴,模拟量输人,0-160V,2,蓄电池电压,模拟量输人,0-5A,1,电流互感器,原边电流,模拟量输人,0-24V,2,司控器,司机控制器级位,110V,数字量输出,30,LED,指示灯,功率较小,110V,数字量输出,19,BRAKE,、,VCB,、升弓、撒沙等,功率较大,5,2.3TCMS,机箱外形结构,6,2.2TCMS,单元构成,AVR,电源基板：将,110V,转换为,24V,、,15V,、,5V,；,PUZ,处理器基板：处理各个接口的输入信息；,DET,检测基板：检测系统故障，实时进行切换；,SIF,通讯基板：完成与,CI,和,APU,之间的通讯；,AUX,辅助基板：具有数字量输出、模拟量输入及脉冲量输入的功能；,DIP,开关量输入基板：采集全车的开关量信息；,MDM,重联控制基板：将本车的信息通过,Ethernet,传往他车，并将收到的他车信息传送给处理器单元，实现机车的重联功能。,7,2.3TCMS,双机热备系统,TCMS,在整个机车控制中起主导作用，它的工作正常与否直接决定了机车能否安全、正常地运行。,在主控制系统出现故障时，双机热备的机制将自动切换到辅控系统，确保机车维持运行到段，进行检修。,8,微机系统双机热备形式示意图,(,正常时,),9,微机系统双机热备形式示意图,(,端故障时,),10,2.3 TCMS,主要完成的控制,牵引制动特性曲线的控制；（,23t,和,25t,切换：主,CPU,搭载基板,PUZ33,上的开关,SW1,置”,0”,是,23t,开关,SW1,置”,0,以外的数”是,25t),图,定速控制,;(,速度,15km/h,未采用空气制动,),禁止功率输出；,升弓控制；（控制上保证必须先断主断，才能降弓）,压缩机起停控制；,110V,电源屏的控制；,自动过分相控制；,警惕装置控制；,11,2.4 TCMS,的故障处理与记录,TCMS,在机车出现故障时，以显示屏显示、报警灯指示两种方式，通知操作人员，并自动完成相应的保护动作，记录发生故障时的相关信息，为后期诊断提供有用且必要的信息，而且还可以通过便携式计算机将故障履历下载进行分析和保存。,12,2.5,TCMS,的信息显示,显示部分设计的原则是显示简洁、明了醒目，但又兼顾现有的习惯。,画面的上部为常显的信息，显示时间、速度、工况、重联状态等；中间区域为主信息显示区，根据不同的工况、按键的选择，将显示牵引,/,制动的有关参数、机器的状态、开关信息；底部为功能键区，由于采用触摸显示屏，因此它将根据不同的工况和选择，显示不同的功能键。通过显示屏亦可显示出机车重联与否以及重联机车的故障信息。,显示模式在开机后根据不同工况来转换。,13,2.5,TCMS,的信息显示,显示部分设计的原则是显示简洁、明了醒目，但又兼顾现有的习惯。,画面的上部为常显的信息，显示时间、速度、工况、重联状态等；中间区域为主信息显示区，根据不同的工况、按键的选择，将显示牵引,/,制动的有关参数、机器的状态、开关信息；底部为功能键区，由于采用触摸显示屏，因此它将根据不同的工况和选择，显示不同的功能键。通过显示屏亦可显示出机车重联与否以及重联机车的故障信息。,显示模式在开机后根据不同工况来转换。,14,显示区域的划分,画面名称显示区域,常显信息显示区域,可变信息显示区域,按键信息显示区域,15,模式转换部分框图,16,主变流器,/,牵引电机画面,17,开关状态画面,18,风机状态画面,19,辅助电源画面,20,空制状态画面,21,牵引,/,制动主画面,22,试运行画面,23,试运行画面,24,检修状态画面,25,记录画面,26,设定菜单画面,27,试验菜单画面,28,状态菜单画面,29,故障履历画面,30,故障履历画面,31,AVR,电源基板位置,32,PUZ,处理器基板位置,回,33,DET,检测基板位置,34,SIF,通讯基板位置,35,AUX,辅助基板位置,36,DIP,开关量输入基板位置,37,MDM,重联控制基板位置,38,
