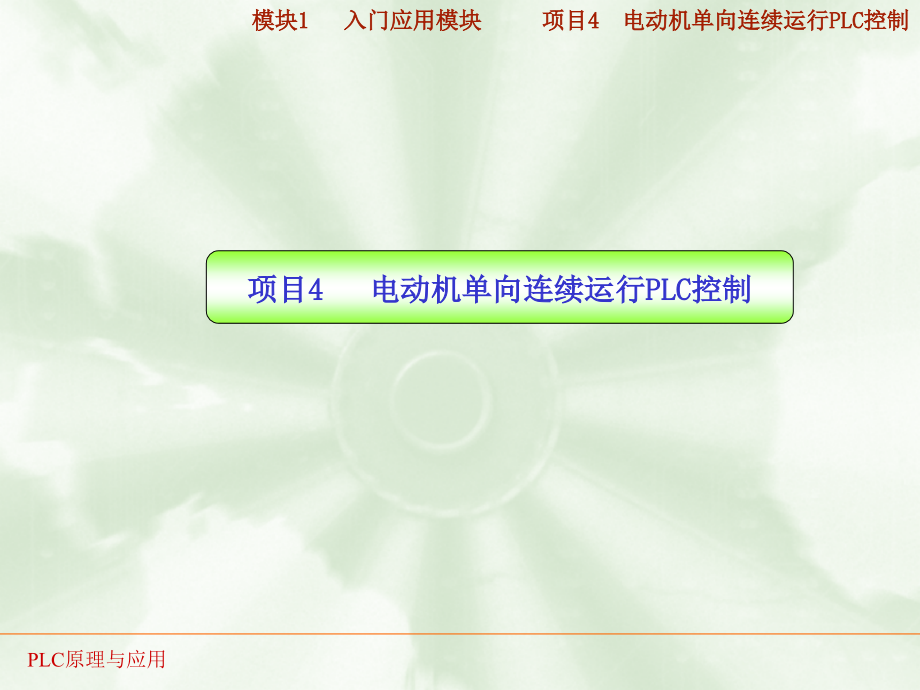

PLC实训04---电动机单向连续运行PLC控制.ppt

上传人:精*** 文档编号:10238112 上传时间:2025-04-28 格式:PPT 页数:20 大小:2.36MB
下载 相关 举报
PLC实训04---电动机单向连续运行PLC控制.ppt_第1页
第1页 / 共20页
PLC实训04---电动机单向连续运行PLC控制.ppt_第2页
第2页 / 共20页
点击查看更多>>
资源描述

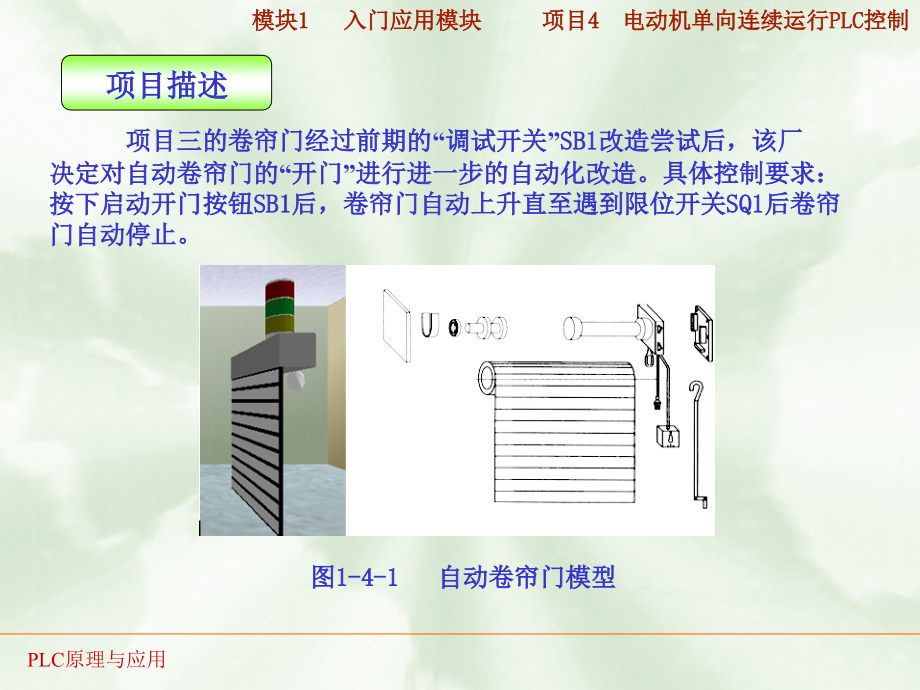

PLC,原理与应用,项目,4,电动机单向连续运行,PLC,控制,模块,1,入门应用模块,项目,4,电动机单向连续运行,PLC,控制,项目描述,项目三的卷帘门经过前期的,“,调试开关,”,SB1,改造尝试后,该厂决定对自动卷帘门的,“,开门,”,进行进一步的自动化改造。具体控制要求:按下启动开门按钮,SB1,后,卷帘门自动上升直至遇到限位开关,SQ1,后卷帘门自动停止。,图,1-4-1,自动卷帘门模型,目标与要求,目标与要求,掌握基本逻辑指令,0R,、,ORI,、,LDP,、,LDF,、,PLS,、,PLF,的应用;,会应用,PLC,实现电动机的单向连续运转控制。,本项目自动卷帘门的,“,开门,”,动作是一个典型的电动机单向连续运行动作,其继电接触器电气原理图如图,1-4-2,所示。,项目实施,(一)项目分析,图,1-4-2,卷帘门电动机单向连续运行控制继电接触器电气原理图,启动按钮为,“,开门,”,按钮,SB1,,停止按钮为行程开关,SQ1,。工作原理是:,项目实施,(一)项目分析,项目实施,(一)确定,PLC,的,I/O,分配表,由项目分析可知:控制元件为按钮,SB1,、,SB2,、热继电器,FR,;执行元件为接触器,KM,、交流异步电动机。为了能将继电器的控制、执行元件与,PLC,的输入、输出继电器一一对应,需要对,PLC,进行,I/O,(输入,/,输出)进行地址分配。见表,1-4-2,。,表,1-4-2,电动机单向连续运行,PLC,控制项目,I/O,分配表,输入端(,I,),输出端(,O,),外接控制元件,输入端子,外接执行元件,输出端子,热继电器,FR,常闭触点,X0,接触器,KM,线圈,Y0,启动按钮,SB1,常开触点,X1,限位开关,SQ1,常开触点,X2,项目实施,(二)画出,PLC,的,I/O,接线图,图,1-4-3,卷帘门电动机单向连续运行的,PLC,控制项目接线原理图,项目实施,(三),项目器材,表,1-4-3,电动机单向连续运行的,PLC,控制项目器材表,序号,符号,器材名称,型号、规格、参数,单位,数量,备注,1,PLC,可编程控制器,FX,2N,-48MR,台,1,2,SB,启动按钮,LA39-11,个,1,动合,SQ,限位开关,LX19-001,3,M,交流电动机,Y-112M-4 380V,台,1,4,QF,空气断路器,DZ47-D25/3P,个,1,5,KM,交流接触器,CJ20-10,个,1,6,FR,热继电器,JR16-20/3,个,1,7,计算机,台,1,8,连接导线,条,若干,9,电工常用工具,套,1,项目实施,(四)按,I/O,接线图完成接线,(,1,)连接,PLC,的输入端外接元件;,(,2,)连接,PLC,的输出端外接元件;,(,3,)连接电动机控制的主电路和地线。,注意不要带电作业。,图,1-4-4,卷帘门电动机单向连续运行实物模拟接线图,项目实施,(五),梯形图,程序编写,1,基本逻辑指令,OR,、,ORI,、,LDP,、,LDF,、,ORP,、,ORF,、,ANDP,、,ANDF,的应用,项目实施,(五),梯形图,程序编写,(,1,),OR,、,ORI,指令,OR,:逻辑或运算指令,表示从该步开始与前述指令并联一个常开触点。,ORI,:逻辑或反指令,表示从该步开始与前述指令并联一个常闭触点。,OR,、,ORI,在表示并联时的次数不受限制,建议在,24,行以下。,(,2,),LDP,、,ORP,、,ANP,指令,LDP,、,ORP,、,ANP,指令是用于上升沿检出的触点指令,仅在指定位软元件的上升沿时(,OFFON,变化时)接通一个扫描周期。,LDF,、,ORF,、,ANF,指令是用于下降沿检出的触点指令,仅在指定位软元件的下降沿时(,ONOFF,变化时)接通一个扫描周期。,1,基本逻辑指令,OR,、,ORI,、,LDP,、,LDF,、,ORP,、,ORF,、,ANDP,、,ANDF,的应用,项目实施,(五)程序编写,2,、梯形图、指令表程序、及状态时序图如图,1-4-5,所示,图,1-4-5,卷帘门电动机单向连续运行梯形图、指令表程序、状态时序图,项目实施,(六),程序调试,1,程序写出至,PLC,;,2,核对外部接线;,3,空载调试:不接通主电路电源的情况下,将,PLC,置于,“,RUN,”,状态,按下启动按钮,SB5,观察,PLC,输出指示灯,Y0,的状态;压下行程开关,SQ1,观察,PLC,输出指示灯,Y0,的状态。,4,系统调试:接通主电路电源,按下启动按钮,SB5,、压下行程开关,SQ1,分别观察接触器,KM,、电动机动作是否符合控制要求。,项目拓展,根据自锁电路的工作原理可知:启动按钮,SB1,只在启动初始瞬间对接触器,KM,线圈起作用,,KM,线圈带电后,在,KM,常开辅助触点的作用下,,KM,线圈可以自保持其带电的状态。,利用脉冲指令编程实现电动机单向连续运行。,图,1-4-6,脉冲指令实现电机单向连续运行的梯形图,项目拓展,说明:当热保护继电器没有过负荷动作时,停止按钮,SB2,处于松开状态,对于图,a,梯形图程序,此时只要按下开门按钮,SB1,的瞬间(,X1,由,OFFON,瞬间),则输出继电器,Y0,保持接通处与,“,ON,”,状态,接触器,KM,线圈带电吸合,卷帘门连续上升;对于图,b,梯形图程序,此时只要按下开门按钮,SB1,的瞬间(,X1,由,ONOFF,瞬间),则输出继电器,Y0,保持接通处与,“,ON,”,状态,接触器,KM,线圈带电吸合,卷帘门连续上升;,图,1-4-7,启动按钮上升沿、下降沿脉冲控制的状态时序图,思考与练习,1,请设计满足下面控制要求的梯形图。,(,1,)用三个开关(,X1,、,X2,、,X3,)控制一盏灯,Y0,,当三个开关全通,或者全断时灯亮,其它情况灯灭。,(,2,)利用,PLC,实现照明电路的双联灯控制,控制电路如图,1-4-8,所示。,图,1-4-8,习题,1,(,2,)电气原理图,思考与练习,2,请设计如图,1-4-9,所示控制线路的梯形图。,图,1-4-9,习题,2,梯形图程序,思考与练习,3,根据图,1-4-10,所示梯形图程序,补充状态时序图。,图,1-4-10,习题,3,梯形图程序及状态时序图,思考与练习,4.,请对图,1-4-11,所示的梯形图进行优化。,图,1-4-11,习题,4,梯形图,项目评估,1,请对本项目的知识及项目实施情况等进行总结。,2,、请总结交流项目任务的控制过程,并分享学习体会。,3,填写项目评估表。项目评估表见教材表,1-4-4,。,
