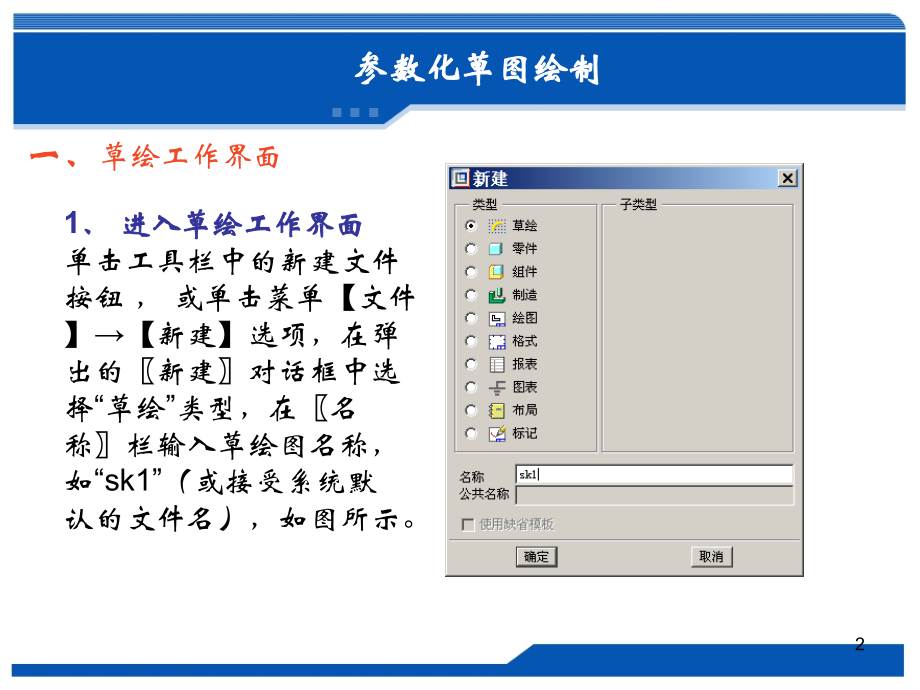

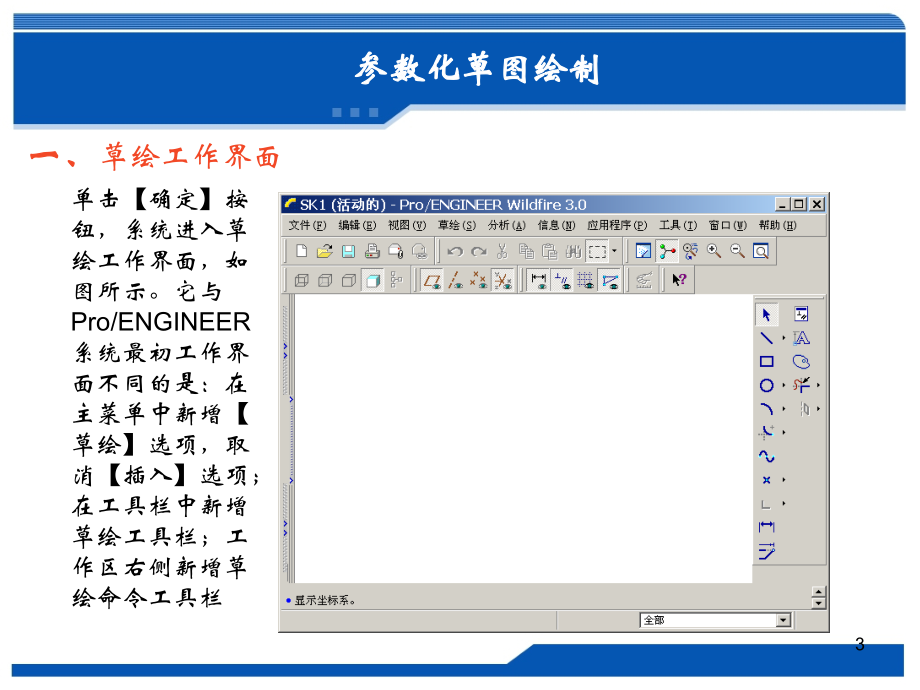

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,计算机辅助设计与制造(,CAD/CAM,),主讲人:谭兴强,攀枝花学院,1,2,参数化草图绘制,一、,草绘工作界面,1,、进入草绘工作界面,单击工具栏中的新建文件按钮,或单击菜单,【,文件,】【,新建,】,选项,在弹出的,新建,对话框中选择,“,草绘,”,类型,在,名称,栏输入草绘图名称,如,“,sk1,”,(或接受系统默认的文件名),如图所示。,3,参数化草图绘制,一、,草绘工作界面,单击,【,确定,】,按钮,系统进入草绘工作界面,如图所示。它与,Pro/ENGINEER,系统最初工作界面不同的是:在主菜

2、单中新增,【,草绘,】,选项,取消,【,插入,】,选项;在工具栏中新增草绘工具栏;工作区右侧新增草绘命令工具栏,4,参数化草图绘制,一、,草绘工作界面,工具栏中新增的草绘工具栏如图所示,它们主要用来控制草绘过程及在草绘图中是否显示尺寸、几何约束等,定向草绘平面与屏幕平行,控制草图中是否显示尺寸。,控制草图中是否显示几何约束。,控制草图中是否显示网格。,切换剖面定点显示开关,作色封闭环,加亮开放端点,加亮重叠几何元素显示,分析草绘是否适合它所定义的特征,5,参数化草图绘制,一、,草绘工作界面,2,、草绘命令工具栏,草绘命令工具栏位于屏幕右侧,该栏中将绘制草图的各种绘制命令、尺寸标注、尺寸修改、几

3、何约束、图元镜像等命令以图标按钮的形式给出,与之对应的草绘命令也可在菜单草绘的下拉菜单中找到。,现将草绘命令工具栏中各命令按钮的功能说明如下:,6,参数化草图绘制,一、,草绘工作界面,7,参数化草图绘制,一、,草绘工作界面,8,参数化草图绘制,一、,草绘工作界面,9,参数化草图绘制,一、,草绘工作界面,10,参数化草图绘制,二、,点、直线、矩形的绘制,1,、点的绘制,在进行辅助尺寸标注、辅,助截面绘制、复杂模型中的轨迹定位时经常使用该命令。,绘制点的步骤如下:,单击草绘命令工具栏中的绘制点按钮,也可单击菜单【草绘】【点】选项。,在绘图区域单击鼠标左键即可创建第一个草绘点。,移动鼠标并再次单击鼠

4、标左键即可创建第二个草绘点,此时屏幕上除了显示两个草绘点外,还显示两个草绘点间的尺寸位置关系。,11,参数化草图绘制,二、,点、直线、矩形的绘制,2,、,直线的绘制,在所有图形元素中,直线是最基本的图形元素,在草绘命令工具栏上有三种形式的直线创建方式:绘制实体直线、绘制中心线、绘制与两实体相切的直线。,绘制直线的,步骤如下:,在草绘命令工具栏上单击一种绘制直线方式的图标按钮。,在草绘区域任一位置上单击鼠标左键,此位置即为绘制直线的起点,随着鼠标的移动,一条高亮显示的直线也会随之变化;拖动鼠标至直线的终点,单击鼠标左键,即可完成一条直线的绘制。,移动鼠标可继续绘制第二条直线。第一条直线的终点将为

5、第二条直线的起点。拖动鼠标至线段的终点,单击鼠标左键即可完成第二条直线的绘制。重复步骤,,可连续绘制多条直线,完成所有的直线绘制后,单击鼠标中键即可结束直线绘制命令,此时系统会自动标注各线段的尺寸。,12,参数化草图绘制,二、,点、直线、矩形的绘制,实例:绘制如图所示的图形。,13,参数化草图绘制,二、,点、直线、矩形的绘制,3,矩形的绘制,使用绘制直线命令,通过绘制四条直线并给予适当的尺寸标注和几何约束即可绘制一矩形。此外,草绘命令工具栏中提供了更为方便的绘制,【,矩形工具,】,按钮,使用该工具可快速创建矩形。,绘制矩形的步骤如下:,在草绘工具栏中,单击【绘制矩形】按钮。,在绘图区域任意一点

6、上,单击鼠标左键,作为矩形的一个角端点。,移动鼠标产生一动态矩形,将矩形拖动到适当大小后单击鼠标左键,完成矩形的绘制,系统自动标注与矩形相关的尺寸和约束条件。,14,参数化草图绘制,三、,弧与圆的绘制,1,、圆弧的绘制,在草绘命令工具栏中,Pro/ENGINEER Wildfire,提供以下,4,种绘制圆弧的方式。,3,点方式绘制圆弧的步骤如下:,单击草绘命令工具栏中的按钮。,单击绘图区中任意一点作为弧的起点,然后单击另一个位置作为弧的终点,移动鼠标,在产生的动态弧上指定一点,以定义弧的大小和方向。,同心弧方式绘制圆弧的步骤如下:,单击草绘命令工具栏中的按钮。,在绘图区单击一个已存在的圆或圆弧

7、上任意一点,移动鼠标以确定圆弧的半径大小。,在绘图区指定圆弧的起点与终点即可完成圆弧的绘制,15,参数化草图绘制,三、,弧与圆的绘制,中心点方式绘制圆弧的步骤如下:,单击草绘工具栏中的按钮。,在绘图区单击一点作为圆弧的中心点,然后指定弧的起点与终点即可完成圆弧的绘制,三切点方式绘制圆弧的步骤如下:,单击草绘工具栏中的按钮。,在绘图区分别选中三个参考图元即可绘制与其相切的圆弧。,16,参数化草图绘制,三、,弧与圆的绘制,实例:,创建新的草绘文件,17,参数化草图绘制,三、,弧与圆的绘制,2,、圆的绘制,在草绘命令工具栏中,Pro/ENGINEER Wildfire,提供以下,4,种绘制圆的方式。

8、中心点方式绘制圆的步骤如下:,单击草绘命令工具栏中的按钮。,单击绘图区中的一点确定圆的圆心,移动鼠标,然后单击左键确定圆的大小。,单击鼠标中键,结束圆的绘制。,同心圆方式绘制圆的步骤如下:,单击草绘工具栏中的按钮。,在绘图区单击一个已存在的圆或圆弧边线,移动鼠标,然后单击左键定义圆的大小。,单击鼠标中键,结束圆的绘制,18,参数化草图绘制,三、,弧与圆的绘制,三点圆方式绘制圆的步骤如下:,单击草绘工具栏中的按钮。,在绘图区依次单击三个点,系统自动生成过这三个点的圆。,实体相切方式绘制圆的步骤如下:,单击草绘工具栏中的按钮。,在绘图区中依次选择三个图素的边线,系统自动生成与该三边相切的圆。,1

9、9,参数化草图绘制,四、,绘制高级几何图元,1,圆锥曲线的绘制,单击草绘命令工具栏中的按钮,可绘制圆锥曲线。通过控制曲线的斜率(,rho,),可以绘制出抛物线(,rho=0.5,)、双曲线(,0.5,rho,0.95,)、椭圆(,rho=sqrt,(,2,),-1,)等图形。,绘制圆锥曲线的步骤如下:,单击草绘命令工具栏中的按钮。,依次单击鼠标左键,分别选择两点作为圆锥曲线的两个端点。,移动鼠标,以决定圆锥曲线的形状,单击鼠标左键,完成圆锥曲线的绘制。,20,参数化草图绘制,四、,绘制高级几何图元,2,绘制坐标系,单击草绘命令工具栏中的按钮,可绘制坐标系,以用于辅助尺寸的标注、样条线的绘制以及

10、混合特征的创建等。绘制坐标系的步骤如下:,单击草绘命令工具栏中的按钮。,在绘图区选择一点作为新建坐标系的原点,单击左键完成坐标系的建立,3,绘制椭圆形圆角,单击草绘命令工具栏中的椭圆形圆角按钮,可绘制与两直线相切的椭圆形圆角,其方法与使用 创建圆角相同。,21,参数化草图绘制,四、,绘制高级几何图元,4,绘制椭圆,单击草绘命令工具栏中的椭圆按钮,可完成椭圆的绘制。绘制椭圆的步骤如下:,单击草绘命令工具栏中的按钮。,在绘图区域选择一点作为椭圆的中心点。,移动鼠标,将椭圆拖动至适当的大小后单击鼠标左键。,修改椭圆的,X,、,Y,轴尺寸大小,完成椭圆绘制。,5,绘制样条曲线,单击草绘命令工具栏中的样

11、条曲线,按钮,,在绘图区单击数点,可绘制出过这些点的样条曲线,曲线上的点称为插入点。,22,参数化草图绘制,四、,绘制高级几何图元,在,Pro/E,中允许用户对样条线进行修改。在样条线上选取一点并拖动光标可动态改变样条线的外形,若按住,Ctrl-Alt,键则沿样条线端点跟随光标延伸样条线;选中样条曲线或点,单击右键,在弹出的快捷菜单中可选择,【,添加点,】,或,【,删除点,】,命令,可在样条线上添加或删除控制点。双击样条线,系统显示如图的图所示的样条线修改面板,注:,在样条线上创建可控制的外多边形,通过调整外多边形的形状调整样条曲线的形状。,用样条线的内插点修改样条线。,用样条线的控制点修改样

12、条线。,显示样条线的曲率分析图。,23,参数化草图绘制,四、,绘制高级几何图元,点:,在该按钮对应的面板中设定样条线控制点的坐标值,可使用绝对坐标(选中草绘原点)或相对坐标(选中局部坐标系)。,拟合,:在该按钮对应的面板,中设定样条线控制点的疏密及样条线的平滑。,文件,:在该按钮对应的面板(图(,d,)中,可以从文件读入样条线或将当前的样条线保存,24,参数化草图绘制,四、,绘制高级几何图元,点:,在该按钮对应的面板中设定样条线控制点的坐标值,可使用绝对坐标(选中草绘原点)或相对坐标(选中局部坐标系)。,拟合,:在该按钮对应的面板,中设定样条线控制点的疏密及样条线的平滑。,文件,:在该按钮对应

13、的面板(图(,d,)中,可以从文件读入样条线或将当前的样条线保存,25,参数化草图绘制,四、,绘制高级几何图元,实例,:,使用草绘命令工具栏中的绘制样条线按钮,建立一条样条线。,26,参数化草图绘制,四、,绘制高级几何图元,6,文字的绘制,在,Pro/E,中文字也可作为剖面的一部分,可对文字进行拉伸、旋转等操作。单击草绘命令工具栏中的按钮,可绘制文字图形。在绘制文字时,会弹出如图所示的,文本,对话框,使用该对话框可设置文字内容、字体及文字放置方式等。该对话框中各项的意义说明如下。,27,参数化草图绘制,四、,绘制高级几何图元,文本行,:在该栏中输入显示在绘图区中的文字,文本符号,:单击该按钮打

14、开如图所示的文本符号对话框,在该对话框中选择相应的文本符号作为草图,28,参数化草图绘制,四、,绘制高级几何图元,字体:对输入的文字字体进行设置。,字体:在该栏下拉列表中选择要使用的字体。,位置:设定文本,字符串,的定位点(也称控制点)位置。通过在,“,水平,”,和,“,垂直,”,栏选择相应选项来定位文本,字符串,的控制点。,长宽比:设置文字的长宽比例。,斜角:设置文字的倾斜角度。,沿曲线放置:设置文字是否沿指定曲线放置。,将文字放到曲线另一端,:使文字反向放置。,字符间距处理:控制某些字符对之间的空格,改善文本字符串的外观。,字符间距处理属于特定字体的特征。通过在配置文件中设置,sketch

15、er_default_font_kerning,选项,可以自动为创建的新文本字符串启用字符间距处理。,确定:完成本次文字图形设置。,取消:放弃本次文字图形设置。,29,参数化草图绘制,四、,绘制高级几何图元,绘制文字的操作步骤如下:,单击草绘命令工具栏中的按钮 ,以创建文字图形。,在绘图区绘制一段直线,线的长度代表文字的高度,线的角度代表文字的方向。完成定义后,出现文本对话框。,在对话框的文本行栏输入显示的文字;在字体栏选择字型,设置文本字符串的定位点;在长宽比栏设置文字的长宽比例;在斜角栏设置文字的倾斜角度,若选择,“,沿曲线放置,”,选项,可使文字沿着选定的曲线方向排列。,完成以上设置,单

16、击,【,确定,】,按钮,完成,2D,文字图形的绘制。,30,参数化草图绘制,五,、人工标注尺寸,系统产生的尺寸有时并不符合设计要求,可使用草绘命令工具栏中的,【,尺寸标注,】,按钮,重新,标注尺寸。,Pro/ENGINEER Wildfire,对草图的几何尺寸或尺寸约束有严格的要求,用户可通过尺寸标注或添加几何约束定义草图,使其成为完全定义状态。尺寸不足或尺寸过多,系统都会显示出错信息。,31,参数化草图绘制,五,、人工标注尺寸,1,、标注线性尺寸:,线性尺寸是指一线段的长度或线段间的距离,下面以实例的方式说明各种标注线性尺寸的方法,32,参数化草图绘制,五,、人工标注尺寸,提示:,两圆心的标

17、注有,水平、垂直、倾斜,三种方法。尺寸放置位置不同,系统自动以相应的方式标注。,系统选择标注的原则如下:以圆心为对角点所围成的长方形区域为界,区域以内放置尺寸,以倾斜方式标注,区域以外的左侧或右侧放置尺寸并以垂直方式标注,区域以外的上方或下方放置尺寸,以水平方式标注,如图所示。,33,参数化草图绘制,五,、人工标注尺寸,3,、标注半径或曲率半径,:,标注半径或曲线的曲率半径非常简单,首先单击草绘命令工具栏中的,【,尺寸标注,】,按钮,单击要标注的圆弧或曲线,再选择一适当的位置以放置标注尺寸,然后单击鼠标中键,完成半径或曲线曲率半径的标注。,4,、,标注角度:,标注角度分标注两条线之间的夹角和标

18、注圆弧的角度两种。下面说明操作方法。,两线间:左键选两线,两线间中键便完成。,圆弧:左键选两端点和弧线,在弧线任一侧中键完成。,34,参数化草图绘制,五,、人工标注尺寸,5,、标注坐标:,在一些复杂的图面中,有时为了保持图面整洁便于读图,常使用坐标标注方式,步骤:草绘,/,尺寸,/,基线任选图元做基线标注其余图元和基线间的尺寸。,35,参数化草图绘制,五,、人工标注尺寸,6,、尺寸修改:,选择尺寸修改按钮,然后选取要修改的尺寸,弹出修改界面,在界面上输入或调整修改的尺寸,在约束不冲突的情况下点击确定即可。,36,参数化草图绘制,六、,几何约束,一个确定的草图必须有充足的约束,约束分尺寸约束和几

19、何约束两种类型,尺寸约束是指控制草图大小的参数化驱动尺寸;几何约束是指控制草图中几何图元的定位方向及几何图元之间的相互关系。在工作界面中尺寸约束显示为参数符号或数字,几何约束显示为字母符号,如图。,37,参数化草图绘制,六、,几何约束,1,、几何约束类型,单击工具栏中的按钮,弹出如图所示的,约束,对话框,选择相应的几何约束按钮以进行相应的几何约束操作。下面对几何约束功能按钮的意义说明如下:,38,参数化草图绘制,六、,几何约束,39,参数化草图绘制,六、,几何约束,40,参数化草图绘制,六、,几何约束,提示:,在使用,Pro/E,软件时,,,由于使用意图管理器功能,,,在设计窗口中经常以各种符

20、号来标记相关约束条件。在草绘模式下常见符号及其意义如图:,41,参数化草图绘制,六、,几何约束,1,、实例,提示:,在草图绘制过程中移动鼠标,系统会提示相应的几何约束(以约束符显示),根据是否需要约束进行取舍。,42,参数化草图绘制,六、,几何约束,2,、解决过度约束,前面讲过,Pro/E,系统对尺寸约束要求很严,尺寸过多或几何约束与尺寸约束有重复,都会导致过度约束,此时显示如图所示的,解决草绘,对话框。根据对话框中的提示或根据设计要求对显示的尺寸或约束进行相应取舍即可。,43,参数化草图绘制,六、,几何约束,下面对,解决草绘,对话框介绍如下,:,上部信息区提示有几个约束发生冲突,并提示解决办

21、法,。,中部文本显示区列出所有相关约束。,撤销:取消本次操作,回到原来完全约束的状态。,删除:删除不需要的尺寸或约束条件。,尺寸参照:将某个不需要的尺寸改变为参照尺寸,同时该尺寸数字前会有,“,ref,”,符号标记(注:参照尺寸不能被修改)。,解释:信息窗口显示选中尺寸或约束条件的功能。,44,参数化草图绘制,七、草绘编辑工具,使用,Pro/E,系统提供的,“,动态剪切,”,、,“,镜像,”,、,“,分割,”,等编辑工具,可快速制作出符合设计要求的草图。,1,、动态剪切,单击草绘命令工具栏中的,【,动态剪切,】,按钮,,可对绘图区中的任意图元作动态剪切。,动态剪切的操作步骤如下:,在草绘命令工

22、具栏中单击【动态剪切】按钮 ,也可单击菜单【编辑】【修剪】【删除段】选项。,在绘图区域的草图中,按下左键并移动光标,使其通过欲删除的线段(注意移动鼠标的速度不能太快)。,此时画面中会出现一条高亮显示的鼠标移动轨迹,如图所示。只要是该轨迹通过的线段,都会高亮显示,此时放开鼠标左键,选中的线段即可被删除。,45,参数化草图绘制,七、草绘编辑工具,2,、拐角剪切,使用草绘命令工具栏中的 按钮,可通过设置边界,修剪或延伸指定的线段。,拐角修建图元的操作步骤如下:,单击草绘命令工具栏中的按钮 ,也可单击菜单【编辑】【修剪】【拐角】选项。,单击两条线段(不一定要相交),系统会将所选择的部分保留并形成夹角。

23、若两线相交,单击要,保留,的线段,则该线的另一部分线段被删除。,46,参数化草图绘制,七、草绘编辑工具,实例,47,参数化草图绘制,七、草绘编辑工具,3,、分割,单击草绘命令工具栏的按钮 ,可将选中的线段分割。用鼠标单击要分割的线段,系统即会在单击的位置将该线段一分为二,并自动标注两线段的长度。,分割图元的操作步骤如下,:,单击草绘命令工具栏中分割图元的按钮,也可单击菜单【编辑】【修剪】【分割】选项。,在欲分割的线段上单击鼠标左键,系统会在单击的位置将线段一分为二。,48,参数化草图绘制,七、草绘编辑工具,4,、复制,使用,编辑,菜单中的,【,复制,】,、,【,粘贴,】,命令,可对选定的图元

24、对象进行复制。复制图元的操作步骤如下:,选择欲复制的图元。,单击,【,编辑,】,菜单中的,【,复制,】,命令,然后单击,【,编辑,】,菜单中的,【,粘贴,】,命令,系统显示如图所示的,缩放旋转,对话框,设定复制对象的比例及旋转角度,。,在绘制区域选择复制对象的放置位置,单击鼠标左键即完成对选定图元对象的复制,49,参数化草图绘制,七、草绘编辑工具,5,、镜像,单击草绘命令工具栏中的镜像按钮 ,可对选定的图元对象进行镜像。注意在镜像之前应先绘制一,中心线作为镜像线,。,镜像图元的操作步骤如下:,选取要镜像的图元使其处于高亮选中状态。,单击草绘命令工具栏中的,镜像,按钮。,单击镜像中心线即可完成图

25、元的镜像。,50,参数化草图绘制,七、草绘编辑工具,6,、比例旋转,使用草绘命令工具栏中的,按钮,,可对选定的图元进行移动、缩放和旋转,在出现的,缩放旋转,对话框中设定要显示的比例和旋转角度,如图所示。,51,参数化草图绘制,七、草绘编辑工具,注:移动、缩放和旋转图元的操作步骤如下,:,选中欲编辑的图元使其处于高亮选中状态。,单击草绘命令工具栏中的按钮缩放和旋转,也可单击菜单【编辑】【缩放和旋转】选项。,在图元周围出现红色编辑框并显示操作手柄,如图所示。将鼠标移向移动手柄,单击鼠标左键,可移动选定的图元,再次单击鼠标左键,完成图元的移动。,将光标移向编辑框右上方的旋转手柄,单击鼠标左键移动光标

26、按顺时针或逆时针方向移动旋转图元,再次单击鼠标左键完成图元的旋转。,将光标移向编辑框右下方的缩放手柄,单击鼠标左键移动光标,将指定的图元缩小或放大,再次单击鼠标左键完成图元的缩放。,52,参数化草图绘制,八、使用草绘器调色板,在,Pro/E,中新增草绘器调色板功能,它提供了一个预定义形状的定制库,用户可以方便地把预定的几何图形输入到当前草绘中,同时可以对插入的图形进行调整大小、平移和旋转等操作。,这些预定的几何图形位于调色板中,如图所示。可以使用在独立,“,草绘器,”,模式下创建的现有截面来表示用户定义的形状,也可以使用在,“,零件,”,或,“,组件,”,模式下创建的截面来表示用户定义的形状

27、草绘器调色板中具有表示截面类别的选项卡。每个选项卡都具有唯一的名称,且至少包含某个类别的一种截面。,53,参数化草图绘制,八、使用草绘器调色板,说明:,可将任意数量的选项卡添加到草绘器调色板中,并可将任意数量的形状放入每个经过定义的选项卡中。也可添加形状或从预定义的选项卡中移除形状。,草绘器调色板中的形状是由位于草绘器形状目录下的截面文件定义的。使用配置选项,“,sketcher_palette_path,”,可指定草绘器形状目录的路径。,有如下四种含有预定义形状的预定义选项卡,。,多边形:包含常规多边形。,星形:包含常规的星形形状。,轮廓:包含常见的轮廓。,形状:包含其他常见形状。,54,

28、参数化草图绘制,八、使用草绘器调色板,从草绘器调色板输入形状的操作步骤如下,:,在,“,草绘器,”,模式中,单击,【,草绘,】【,数据来自文件,】【,调色板,】,,也可单击,“,草绘器,”,工具栏上的按钮 ,打开,草绘器调色板,对话框,注:,如果未设置配置选项,“,sketcher_palette_path,”,,则当前工作目录将被设置为草绘器形状目录,且草绘器调色板中仅会出现一个用户定义的选项卡。该选项卡的标签与工作目录的名称相对应。工作目录中的截面文件(扩展名为,.sec,的文件)会作为可用形状出现在草绘器调色板中。,如果更改了草绘器形状目录的内容,例如,添加或移除了选项卡子目录或形状,则

29、只有重新载入草绘器调色板才会看到这些更改。要重新载入草绘器调色板,请关闭并重新打开草绘器调色板,55,参数化草图绘制,八、使用草绘器调色板,从草绘器调色板输入形状的操作步骤如下,:,在,“,草绘器,”,模式中,单击,【,草绘,】【,数据来自文件,】【,调色板,】,,也可单击,“,草绘器,”,工具栏上的按钮 ,打开,草绘器调色板,对话框,注:,如果未设置配置选项,“,sketcher_palette_path,”,,则当前工作目录将被设置为草绘器形状目录,且草绘器调色板中仅会出现一个用户定义的选项卡。该选项卡的标签与工作目录的名称相对应。工作目录中的截面文件(扩展名为,.sec,的文件)会作为可

30、用形状出现在草绘器调色板中。,如果更改了草绘器形状目录的内容,例如,添加或移除了选项卡子目录或形状,则只有重新载入草绘器调色板才会看到这些更改。要重新载入草绘器调色板,请关闭并重新打开草绘器调色板,56,参数化草图绘制,八、使用草绘器调色板,从草绘器调色板输入形状的操作步骤如下,:,在,“,草绘器调色板,”,中选取所需的选项卡,出现与选定的选项卡中的形状相对应的缩略图和标签。,单击与所需形状相对应的缩略图或标签,与选定形状相对应的截面将出现在预览窗格中。,双击选中的缩略图或标签,将选定的形状输入到当前草绘区域。此时光标指针将变为包含一个加号(+),要求用户选择一个位置来放置选定的形状。在草绘窗

31、口中单击并释放鼠标左键,将以默认的尺寸放置插入的图形;在草绘窗口中单击并拖动鼠标左键,可以使用定制大小放置。,根据设计需要,可以以默认的尺寸放置选定的形状,也可以缩放、旋转选定的形状。,注意,:在默认状态放置选定的形状时,不会进行捕捉定位。要启用捕捉操作,可将,“,移动,”,控制滑块拖动到选定的形状上。,57,参数化草图绘制,九、思考练习,1,思考题,(,1,)熟悉草绘命令工具图标的功能。,(,2,)想一想圆和圆弧有几种绘制方式?,(,3,)圆锥曲线的绘制步骤是怎样的?如何绘制一条抛物线?,(,4,)如何绘制样条曲线?如何添加和删除控制点?,(,5,)绘制文字的操作步骤是怎样的?如何实现沿指定的曲线放置文字?,(,6,)如何标注直径尺寸,如何标注角度尺寸?,(,7,),Pro/E,提供了哪几种几何约束类型?,(,8,),Pro/E,提供了哪几种编辑工具?各种编辑操作的方法是怎样的?,(,9,)如何建立结构线?,58,参数化草图绘制,九、思考练习,2,上机题,59,参数化草图绘制,九、思考练习,2,上机题,60,小结,1,草绘工作界面,2,点、直线、矩形的绘制,3,弧与圆的绘制,4,绘制高级几何图元,5,人工标注尺寸,6,几何约束,7,草绘编辑工具,8,使用草绘器调色板,
