修井-井下常用工具PPT学习课件.ppt

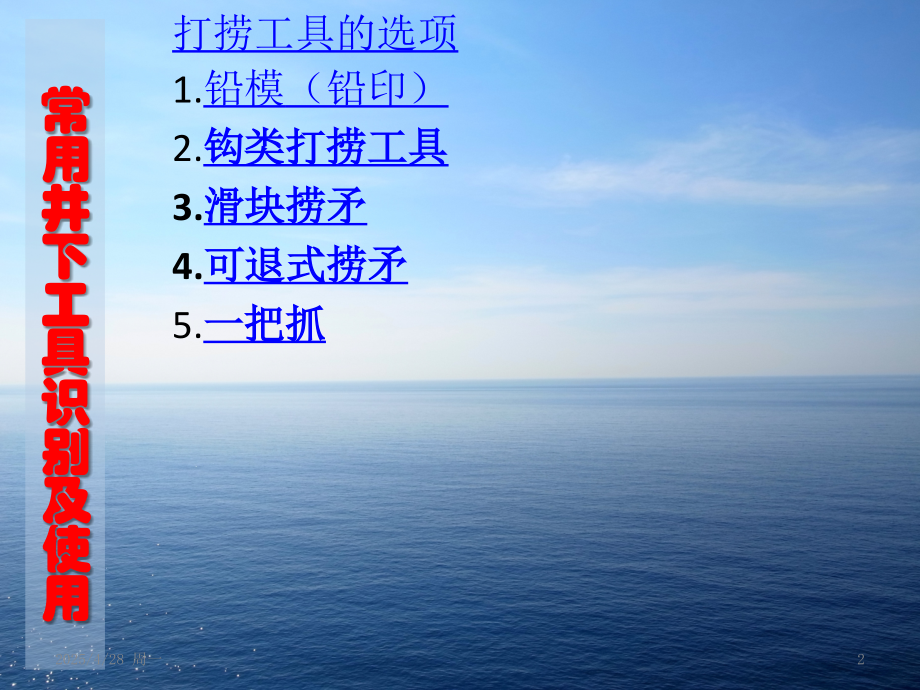

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,#,-2,工程,技术二公司,33-,33,队培训课程,木合塔尔,1,2,常,用井下,工具识别及使用,打捞工具的选项,1.,铅模,（铅印）,2.,钩类打捞工具,3.,滑块捞矛,4.,可退式捞矛,5.,一把抓,2,2025/4/28 周一,井下落物打捞重在工具的选择,在油水井生产过程中，由于各种原因常引起井下落物和井下工具遇卡。各种井下落物在很大程度上影响着油水井的正常生产，严重时可造成油井停产、甚至油井报废。因此，需要针对不同类型的井下落物，采取相应的打捞工具，捞出井下落物，恢复油水井的正常生产，是当今各油田井下,作业,施工及油田正常生产的一项重要工作。,要捞出井下落物，在打捞施工之前首先要掌握井下落物的类型，才能采用相应的打捞工具。根据井下落物的种类,，,可将落物分为以下四类,：,3,2025/4/28 周一,1,）,管类落物：如油管、钻杆、封隔器、各种工具等；,2,）,杆类落物：如断脱的抽油杆、测试仪器、空心杆，各类加重杆等；,3,）,绳类落物：如电缆、钢丝绳、录井钢丝等；,4,）,小件落物：如铅锤、刮蜡片、牙轮、钳牙、钢球、井口螺丝等。,在长期的井下打捞作业实践中，人们根据不同类型的井下落物设计出了许多相应的打捞工具，从而使得油水井得以正常生产。针对不同类型的井下落物，常用打捞工具有,:1,）,打捞管类落物的工具有：公锥、母锥、滑块卡瓦捞矛、接箍捞矛、可退捞矛、卡瓦捞筒、开窗捞筒、可退捞筒、倒扣捞筒捞矛等；,2,）,打捞杆类落物的工具有：抽油杆打捞筒、组合式抽油杆捞筒、活页捞筒、三球打捞器等；,3,）,打捞绳类落物的工具有：外钩、内钩、内外组合钩、活齿外钩、老虎嘴等；,4,）,打捞小件落物的工具有,;,一把抓、反循环打捞蓝、局部反循环打捞蓝、磁力打捞器等。,4,2025/4/28 周一,在现场施工中，常遇到各种各样的井下落物，鱼顶的形状也错综复杂。为了能顺利的打捞出井下落物，就需要对鱼顶形状进行清楚的了解，才能正确的选择打捞工具。为此，就需要现场采取铅模打印的方法来确定鱼顶的形状及鱼顶深度，并根据印痕分析井下落物情况及落物与套管环形空间的大小，选择合适的打捞工具。同时打印还可以验证落物以上套管的完好情况。,铅模打印是井下落物打捞选择正确打捞工具的一项重要工序。,5,2025/4/28 周一,1.,铅模,工作原理,：通过分析铅模同鱼顶接触留下的印迹和深度，反应出鱼顶的位置、形状、状态、套管变形等初步情况，作为定性的依据，提供施工作业参考。,6,2025/4/28 周一,2,、,操作方法：,1),检查铅模柱体四周与底部不能的影响印痕判断的伤痕存在，如有轻微伤痕，应及时用锉刀修复平整。,2),测量铅模外形尺寸，如果一次成型铅模，铅体呈锥形，应以铅模底部直径为下井直径，交留草图。,3),丝扣涂油，接上钻具下入井中。,4),下钻速度不宜过快，以免中途将铅模顿碰变形，影响分析结果。,5),下至鱼顶以上一单根时开泵冲洗，待鱼顶冲净后，加压打印。,6),打印钻压一般加压,30kn,，特殊情况可适当增减，但增加钻压不能超过,50kn,。,7),加压打印一次后即行起钻。,3,、注意事项,1),在铅模搬运过程中必须轻拿轻放，严禁摔碰。存放及车运时，应底部向上或横向放置，并用软材料垫平。,2),铅模水眼小易于堵塞，钻具应清洁无氧化铁屑。为防止堵塞，可下钻,300,400m,后洗井一次。,3),打印加压时，只能加压一次，不得二次打印，使印痕重复，难于分析。,7,2025/4/28 周一,2.,钩类打捞工具,简介,钩类打捞工具主要是用来打捞落井的电缆、绳类落物的专用工具，包括内钩、外钩、组合捞钩、单齿,、多齿钩、活齿钩等形式。只要将钩件插入钢丝绳、电缆内，旋转钻柱形成缠绕即可实现打捞，操作很简单。打捞过程中，落物容易上窜而发生事故，所以捞钩的接头或扶正帽的外径与套管内径要有合理的间隙,。,8,2025/4/28 周一,内钩,外购,缆绳捞钩,9,2025/4/28 周一,操作方式及注意事项,操作方法：,a,下至检查工具,b,，工具下至鱼顶以上,50m,，慢放试提打捞，观察悬重变化，如悬重下降停止下放，上提钻具，观察悬重如无变化可加深,5-10m,，继续打捞，如此逐级加深至钻压加至,5KN,为止提钻，将落物捞获。,6,，用途：用于打捞绳类落物。,7,，注意事项：,a,鱼顶以上,50m,缓慢下放，微压多提，多次打捞,b,可切去一支钩身，做偏心捞钩使用。,C,工具直径大，易形成“钢丝活塞“，可在接头上部连接较大直径的防卡接头或在钩身与接头处加防卡盘。,D,下钻前在工具与钻住之间可连接一带短节作为洗井通道。,注意事项：,a,鱼顶以上,50m,缓慢下放，微压多提，多次打捞,b,可切去一支钩身，做偏心捞钩使用。,C,工具直径大，易形成“钢丝活塞“，可在接头上部连接较大直径的防卡接头或在钩身与接头处加防卡盘。,D,下钻前在工具与钻住之间可连接一带短节作为洗井通道。,10,2025/4/28 周一,3.,滑块打捞矛,滑块捞矛除可抓捞落鱼，还可进行倒扣作业，有时配合震击工具进行震击解卡。它分为单滑块式和双滑块式。双滑块捞矛抓捞落鱼时，两段对称分布，抓捞更为可靠。,11,2025/4/28 周一,操作规程,将滑块捞矛接在下井的第一根钻具的尾部，然后下入井内，下,5,根钻具后装上自封封井器，滑块捞矛下至鱼顶,5-10m,时停止下放。,接管线，开泵正循环冲洗鱼顶（带水眼的滑块捞矛）。同时缓慢下放钻具，注意观察指重表变化。,当悬重下降有遇阻显示时，加压,10,20KN,停止下放,。,试提判断是否已捞上落鱼。,若已捞上落鱼，则上提管柱并停泵。,起出井内管柱及落鱼。,12,2025/4/28 周一,距鱼顶以上,5m,左右，开泵冲洗鱼顶,捞矛进,入鱼腔,13,2025/4/28 周一,上接头接触鱼顶，负荷下降,10-20KN,后，停止下放。,试提管柱，负荷明显上升，捞获落鱼。,14,2025/4/28 周一,安全环保注意事项,操作人员劳保穿戴齐全。,冲洗时水龙带要拴保险绳。,严格执行环保规定，修井液不得乱排乱放。,现场按有关井控管理制度操作，按规定进行防喷演习。,打捞遇卡时，严禁超出井架的安全负荷。,15,2025/4/28 周一,4.,可退式捞矛,：,可退式捞矛即可抓捞自由状态下的管柱，也可抓捞遇卡管物，可配合震击工具、割刀组合使用。这种打捞卡瓦为一圆形卡瓦，与落物的接触面积大，抗拉、抗冲击负荷大，不易破坏鱼顶，而且在无法将落物打捞上来时很容易从落物中退出来。但这种工具不能进行倒扣作业，使用时应注意选择合适尺寸的卡瓦，卡瓦外径要大于落鱼内腔,1.53mm,，使卡瓦进入落鱼内腔后被压缩，紧贴在内壁上产生初胀力，以保证抓捞可靠。,16,2025/4/28 周一,17,2025/4/28 周一,操作方法,；,（,1,）根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛。（,2,）检查工具，使卡瓦的轴向窜动量符合技术要求。用手转动卡瓦使其靠近释放环，此时工具处于自由状态。（,3,）接好钻具，下至鱼顶以上,2M,左右，开泵循环并缓慢下放钻具探鱼顶。（,4,）探准鱼顶后，试提打捞管拄并记录悬重。（,5,）正式打捞。当捞矛进入鱼腔，悬重有下降显示时，反转钻具,1,2,圈（现场经验证明多转几圈亦可）芯轴对卡瓦产生径向推动，迫使芯轴上行，是卡瓦卡住落鱼而捞获。（,6,）上提钻具，若指重表悬重增加，证明已捞获，即可起钻，若悬重不增加，可重复上述操作直至捞获。（,7,）如上提拉力接近或大于钻具安全负荷时，可用钻具（或下击器）下击芯轴，并正传钻具,2,3,圈后在上提钻具，即可将工具退出,18,2025/4/28 周一,5.,开窗打捞筒,1.,用来打捞长度较短的管状、柱状落物或具有卡取台阶落物的工具，如带接箍的油管短节、筛管、测井仪器、加重杆等，也可在工具底部开成一把抓齿形组合使用,19,2025/4/28 周一,2,、操作方法：,1,检查工具完好及与落鱼配合情况。,2,打捞时下钻至鱼顶以上,2-3m,，慢转钻柱下放。引鱼入腔。,3,继续下放管柱，稍加钻压一次后，提起,1-2m,，重复打捞数次，即可起钻,。,3,、注意事项：平稳起钻，勿碰与敲击钻柱，以免将落鱼震落。本工具适应用,51/2,套管中使用。,20,2025/4/28 周一,6.,一把抓,一把抓，多为自制打捞工具，与反循环打捞篮类似，也是打捞小件落物，但与反循环打捞篮不同的是，一把抓一般是一次性的，再次使用需要另行制作，不可重复使用，可以打捞的小件落物可以比较大，如牙轮钻头巴掌等，使用一把抓，因需要加压，所以要求井底不能太软，否则无法将爪压弯，从而无法捞中落物。具体结构见图。,操作注意事项,制作时，根据落鱼情况合理设计每个爪的宽度，厚度及长度，使用时，注意每个爪的挠性，不可多压，下压过多会把爪压断，不但捞不到落物，反而增加落物，也不可下压过少，过少，某些爪甚至全部爪变形不够，同样无法抓住落鱼。下压过少情况如下所示：如果操作合理，其打捞效果也会很好，下图所示为合理操作后，一把抓各爪的收拢状态：,由于此类工具多需要自制，要根据实际情况，合理制作和操作。,21,2025/4/28 周一,下井以前,落物后,22,2025/4/28 周一,本教程于技术二公司,33,队制作并所有，严禁未本人同意盗用。,谢谢欣赏,23,2025/4/28 周一,
