止回阀的结构及应用场合.docx

止回阀是一种单向阀门，用于防止流体倒流，广泛应用于各种工业和民用系统中。
一、止回阀的种类
• 升降式止回阀
• 结构：阀瓣沿着阀体垂直中心线滑动，通过流体压力推动阀瓣开启或关闭。
• 特点：密封性能好，但流体阻力较大；安装方向有限，水平或垂直安装需根据介质流向选择。
• 应用场合：适用于小口径、高压管道系统，如蒸汽管道、液压系统、化工和制药行业的高纯度流体管道。

• 旋启式止回阀
• 结构：阀瓣绕销轴旋转，类似于一扇自由摆动的门。
• 特点：流体阻力小，压力损失低；安装灵活，可水平、垂直或倾斜安装。
• 应用场合：适用于大口径管道，如水处理系统、石油天然气工业、电力工业的锅炉给水系统。

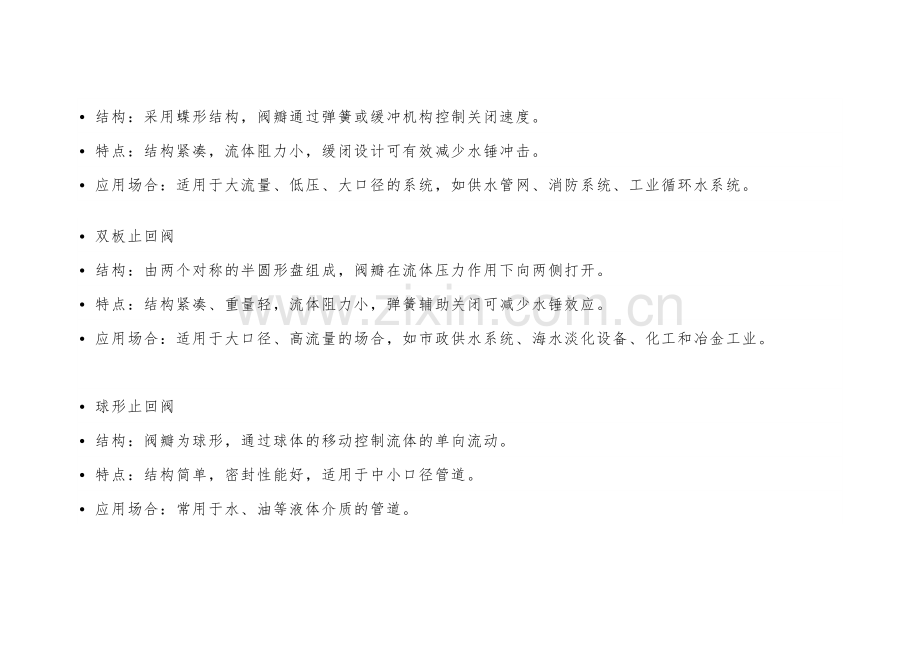

• 蝶式止回阀
• 结构：采用蝶形结构，阀瓣通过弹簧或缓冲机构控制关闭速度。
• 特点：结构紧凑，流体阻力小，缓闭设计可有效减少水锤冲击。
• 应用场合：适用于大流量、低压、大口径的系统，如供水管网、消防系统、工业循环水系统。

• 双板止回阀
• 结构：由两个对称的半圆形盘组成，阀瓣在流体压力作用下向两侧打开。
• 特点：结构紧凑、重量轻，流体阻力小，弹簧辅助关闭可减少水锤效应。
• 应用场合：适用于大口径、高流量的场合，如市政供水系统、海水淡化设备、化工和冶金工业。

• 球形止回阀
• 结构：阀瓣为球形，通过球体的移动控制流体的单向流动。
• 特点：结构简单，密封性能好，适用于中小口径管道。
• 应用场合：常用于水、油等液体介质的管道。
 **类型**
 **结构特点**
 **工作原理**
 **应用场合**
 **优点**
 **缺点**
 **旋启式止回阀**
 阀瓣为圆盘形，通过铰链或销轴固定在阀体内侧，可自由摆动。阀座通常为倾斜设计。
 正向流动时，流体压力推动阀瓣开启；反向流动时，阀瓣靠自重或反向压力关闭。
 水平或垂直管道，适用于低流速、低压差工况，如水泵出口、储罐出口。
 结构简单、阻力小
 关闭时冲击较大，易产生水锤
 **升降式止回阀**
 阀瓣为圆盘或活塞形，沿阀体垂直轴线上下移动。阀座与阀瓣接触面为平面密封。
 正向流动时，阀瓣被顶起；反向流动时，阀瓣靠自重或弹簧力回落关闭。
 垂直管道，适用于高压、高流速系统，如蒸汽管道、压缩机出口。
 密封性好、响应快
 压降较大，不适用于含固体介质
 **蝶式止回阀**
 阀瓣为蝶板形，通过中心轴固定，两侧对称。阀座通常为弹性材料。
 正向流动时蝶板旋转开启；反向流动时蝶板迅速闭合。
 大口径、低压管道，如市政供水、消防系统。
 体积小、重量轻、成本低
 密封性较差，不适用于高压或高温工况
 **球式止回阀**
 阀瓣为自由浮动的球体，阀座为锥形或半球形。带有限位结构。
 正向流动时球体被推开；反向流动时球体回位堵住通道。
 高粘度介质或含颗粒流体，如泥浆、化工浆料。小口径管道，实验室或食品行业。
 密封性好、耐磨损
 压降较大，球体易卡在杂质中
 **隔膜式止回阀**
 阀瓣为柔性隔膜（橡胶或氟塑料），通过介质压力变形开启或闭合。
 正向流动时隔膜被冲开；反向压力使隔膜紧贴阀座密封。
 腐蚀性介质或卫生级系统，如制药、食品行业。低压、低流速的洁净流体。
 无金属接触，耐腐蚀、零泄漏
 隔膜易老化，不耐高温高压
 **双板式止回阀**
 两个半圆形阀瓣通过弹簧或铰链连接，对称分布在阀体内。
 正向流动时阀瓣折叠开启；反向流动时弹簧力或介质压力推动阀瓣闭合。
 大口径、高流速管道，如石油天然气长输管线。频繁启停的系统。
 体积小、启闭迅速、水锤效应小
 结构复杂，维修成本高
 **喷嘴式止回阀**
 阀体设计为文丘里管状，阀瓣为锥形或球形，位于喉部。
 高速流动时喉部形成负压，推动阀瓣开启；流速降低时阀瓣闭合。
 高速流体或喷射系统，如消防喷淋、化工反应器进料。
 响应灵敏、压降低
 对流速要求高，适用范围窄
二、止回阀的结构
• 阀体：是止回阀的主要外壳部分，用于容纳内部组件并连接管道。
• 阀瓣：是控制流体单向流动的关键部件，其形状和运动方式因止回阀类型而异。
• 阀座：与阀瓣配合，形成密封面，防止流体倒流。
• 弹簧或缓冲机构：部分止回阀（如蝶式止回阀）配备弹簧或缓冲装置，用于控制阀瓣的关闭速度，减少水锤现象。
三、止回阀的应用场合
• 工业领域
• 化工行业：用于防止腐蚀性或高粘度流体倒流，保护设备安全。
• 石油天然气行业：用于输送高温、高压介质，防止管道系统中的流体倒流。
• 电力工业：用于锅炉给水系统，防止水击现象，确保系统稳定运行。
• 水处理系统
• 供水系统：防止水锤现象，保护水泵和管道。
• 污水处理厂：防止污水倒流，避免污染扩散。
• 民用领域
• 家用水系统：防止水倒流，保护家庭用水安全。
• 消防系统：确保消防用水单向流动，提高系统的可靠性。
• 特殊用途
• 海水淡化设备：防止海水倒流，保护设备免受腐蚀。
• 空气压缩机：防止气体倒流，提高系统效率。
四、选择止回阀的要点
• 介质特性：根据流体的性质（如腐蚀性、粘度、温度）选择合适的材料和结构。
• 管道尺寸和压力：根据管道口径和系统压力选择合适的止回阀类型。
• 安装条件：考虑安装方向（水平或垂直）和空间限制。
• 密封要求：根据系统的密封要求选择密封性能更好的止回阀类型。
**因素**
**描述**
 **介质特性**
 腐蚀性、粘度、含固量
 **工况参数**
 压力、温度、流速
 **安装方向**
 水平、垂直或倾斜
 **密封要求**
 零泄漏或允许微量渗漏
 **维护成本**
 结构复杂度与维修频率

 **工况**
 **推荐类型**
 **备注**
 低压清洁流体
 蝶式、旋启式
 旋启式更适用于水平管道，蝶式适合空间有限的场合
 高压系统
 升降式、双板式
 升降式适合高流速，双板式适合大口径管道
 腐蚀性介质
 隔膜式、衬氟旋启式
 隔膜式适用于卫生级系统，衬氟旋启式适用于大口径管道
 含颗粒或高粘度流体
 球式、旋启式
 球式适合小口径，旋启式适合大口径管道
 卫生级系统
 隔膜式、球式
 隔膜式适用于腐蚀性介质，球式适用于高粘度流体
五、在化工流程中，以下是需要设置止回阀的关键位置及其原因：
1. 泵的出口
作用：防止泵停止时介质倒流导致叶轮反转，损坏设备。
扩展：尤其适用于并联泵系统，每个泵出口均需单独设置，避免运行泵的介质倒灌至停运泵。
2. 压缩机出口
作用：防止气体在停机时倒流引发压缩机反转或系统压力失衡。
3. 压力容器/反应器进出口
作用：避免因压力波动导致介质逆向流动，影响反应条件或引发安全隐患。
4. 换热器冷却介质管道
作用：防止冷却水或热媒突然中断时，高温介质倒流至冷却系统，造成设备损坏。
5. 长距离输送管道的泵站出口
作用：在分段加压的管道中，防止下游介质倒流至上游泵站，确保输送连续性。
6. 蒸汽系统管道
作用：避免冷凝水或蒸汽倒流，减少水锤风险并维持蒸汽品质。
7. 排放系统（废水/废气）
作用：防止有害介质倒流污染清洁系统或环境，确保单向排放。
8. 储罐出口管道
作用：避免虹吸效应导致储罐液体倒流，尤其在垂直管道中需注意。
9. 不同压力系统连接处
作用：阻止高压介质倒流入低压系统，保护低压设备免受超压损害。
10. 混合点或分支管道汇合处
作用：防止不同介质相互倒流导致交叉污染或意外反应（如化学反应器进料管线）。
11. 安全阀或泄压装置出口
作用：确保泄压方向正确，防止外部介质倒灌影响安全系统功能。
12. 垂直上升管道
作用：避免液体倒流引发气穴或水锤现象，保护管道结构。
其他注意事项
流体特性适配：根据介质腐蚀性、温度、粘度选择止回阀类型（如旋启式、升降式、球式）。
安装方向：确保阀门安装方向与介质流向一致，避免反向安装失效。
标准规范：遵循ASME、API等行业标准，确保设计合规性
