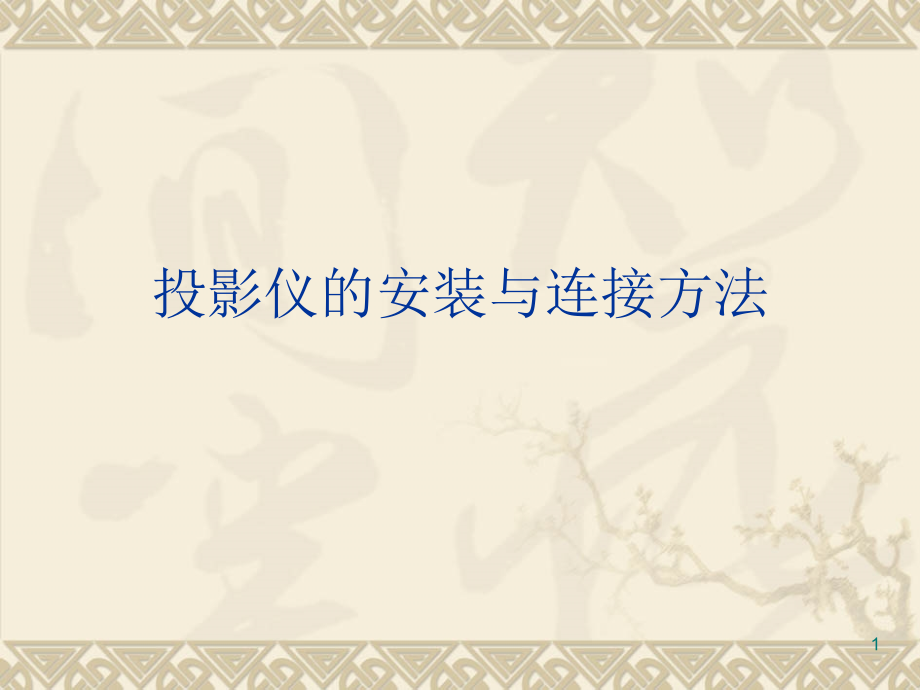

投影仪的安装与连接方法PPT.ppt

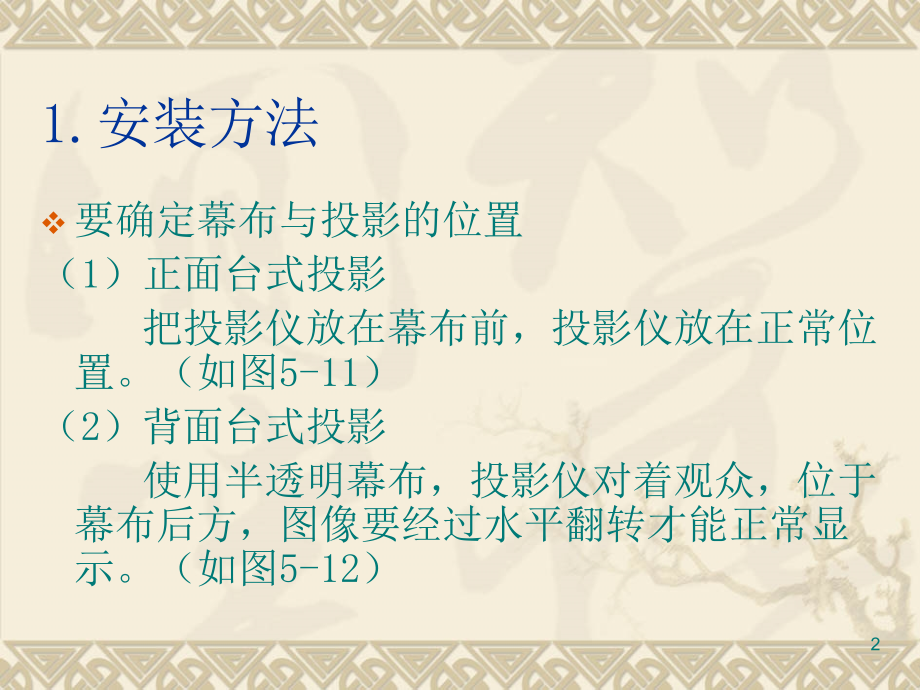

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,投影仪的安装与连接方法,1,1.,安装方法,要确定幕布与投影的位置,（,1,）正面台式投影,把投影仪放在幕布前，投影仪放在正常位置。（如图,5-11,）,（,2,）背面台式投影,使用半透明幕布，投影仪对着观众，位于幕布后方，图像要经过水平翻转才能正常显示。（如图,5-12,）,2,（,3,）正面屋顶吊装投影 投影仪悬挂在屏幕前，此时投影画面倒置，需要将图像旋转,180,（如图,5-13,）,（,4,）背面屋顶吊装投影 将投影悬挂在屏幕后（如图,5-14,）,3,2.,连接计算机的方法,将计算机的信号输出到投影仪上，可使用,RGB,接线将计算机的显卡和投影仪的,RGB IN,口连到一起。（,RGB IN,接口分为,1,和,2,，当,1,有输入信号时，,2,能够像其他显示器输出信号）,带有扬声器的投影仪可以用音频线和计算机的声卡连接，但是投影不能输出音频信号。,注意：要关闭所有相关设备后再连接！,4,3.,连接视频设备的方法,DVD,，录像机，电视机等有视频接口的设备可以通过,S,端子或,video,，,audio,视频线向投影仪输出模拟视频信号。,5,5.5,使用方法,6,1.,校正显示器和投影仪的颜色,色差产生的原因：,（,1,）显示器设备老化,（,2,）观众的偏好不同,（,3,）印刷，打印和显示输出的成像原理，色域不同,7,2.,使用,adobe gamma,软件校正颜色,（,1,）安装了此软件后，双击控制面板的该软件图标，启动该软件。,（,2,）在出现的界面中单击,“,精灵,”,打开设置向导。,（,3,）为当前的配置文件设置一个名称或者加载一个配置文件。,（,4,）按照提示设置显示设备的亮度和对比度。,8,（,5,）按,“,下一步,”,根据设备类型设置屏幕使用的荧光剂类型。,（,6,）再按,“,下一步,”,根据提示设置屏幕中间调的亮度。,（,7,）不勾选,“,仅检视单一伽玛,”,复选框，还可以单独调节,RGB,分量的,gamma,值。,（,8,）选择手动测定色温后，会出现三个色块，选择左侧或右侧的色块，直到中间色块变为灰色为止。,（,9,）设置系统色温要和屏幕硬件色温一致。,（,10,）按,“,下一步,”,设定完成。,9,3.,扩展屏幕功能,（,1,）安装多个显示设备,当一台计算机安装了多个显示设备时，在,“,显示属性,”,的对话框中可以设置这些显示设备的属性。,（,2,）扩展显示设备的功能,安装多个显示设备后，使用,powerpoint,放映幻灯片时，可以在一个屏幕上放映幻灯片，另一个屏幕上显示演讲者视图。,10,5.6,日常维护方法,11,（,1,）防尘（定期清洁）,（,2,）移动摄影仪的注意事项（轻拿轻放）,（,3,）关机的注意事项（机器散热完毕后会自动停机，应减少开关次数，下一次开机应在关机后的,5,分钟后。）,（,4,）创造适当的工作坏境（通风散热，眼睛避免直视镜头，不在雷雨天使用）,12,5.7,投影仪常见故障及处理方法,13,1.,无法显示投影图像,原因：,（,1,）电源没接好，没开主电源开关，主电源与接线板未连接。,（,2,）未正确连接，输入信号源选择不正确。,（,3,）与投影仪连接的外部设备没有输出信号。,（,4,）投影仪硬件有故障。,14,处理方法：,（,1,）检查电源开关,（,2,）检查连接情况，参照说明书正确连接,（,3,）检查外部设备工作情况,（,4,）更换保险丝活送专业维修店修理,15,2.,无声音,原因：,（,1,）音频源输出电缆连接不正常,（,2,）音频源无输出信号或处于静音状态,（,3,）投影仪音量过低或处于静音状态,处理方法：,（,1,）检查音频输入源的电缆连接情况，参照说明书正确连接,（,2,）提高输出音量，取消静音,（,3,）按下投影仪的音量控制键，提高投影仪输出音量，取消静音,16,3.,投影图像模糊不清,原因：,（,1,）镜头没有正确对焦,（,2,）投影仪与幕布之间的距离超出投影距离,（,3,）镜头，反射镜脏了,处理方法：,（,1,）对焦,（,2,）提供适当的投影距离,（,3,）清理镜头,17,4.,投影图像出现整体偏色问题,原因：,（,1,）色彩控制参数设置不当,（,2,）信号线松动，损坏或过长,处理方法：,（,1,）检查色彩控制参数设置是否恰当,（,2,）重新更换信号线或重新插拨,18,5.,投影图像残缺,原因：,（,1,）聚光镜，反光镜，灯泡位置不正确,（,2,）物镜偏离主轴,处理方法：,（,1,）调节聚光灯，反光镜，灯泡的位置,（,2,）调整物镜位置,19,6.,投影图像变暗,原因：,（,1,）镜头或光路上灰尘太多,（,2,）灯泡使用时间过长,处理方法：,（,1,）处理投影仪,（,2,）检查灯泡使用时间,20,7.,投影仪自动关闭,原因：,（,1,）进风口被堵塞或过滤网灰尘过多,（,2,）环境温度过高,（,3,）灯泡使用时间过长,处理方法：,（,1,）清理投影仪,（,2,）移至适应温度,（,3,）检查灯泡使用时间,21,8.,遥控器不工作,原因：,（,1,）没按电池或电池失效,（,2,）发射窗与投影仪间有障碍物,（,3,）为处于有效工作范围内,处理方法：,（,1,）更换电池,（,2,）清除障碍物,（,3,）确保在,5,米以内的范围使用遥控器,22,谢 谢 观 赏,23,
