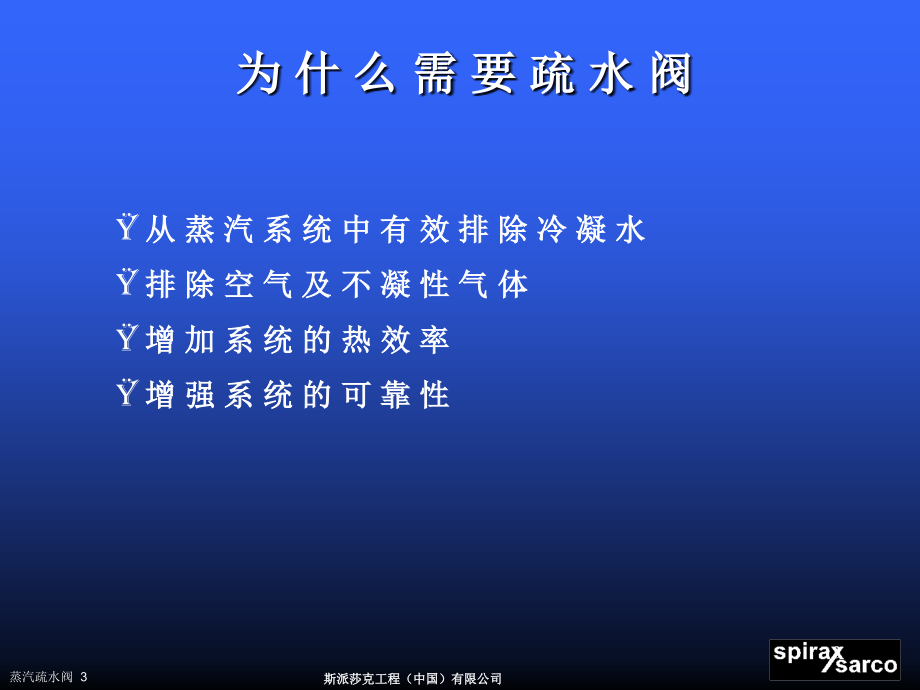

Slide Title,Body text,蒸汽疏水阀,*,斯派莎克工程（中国）有限公司,蒸 汽 疏 水 阀,斯派莎克工程（中国）有限公司,基础培训课程,1,斯派莎克蒸汽疏水阀,2,为 什 么 需 要 疏 水 阀,从 蒸 汽 系 统 中 有 效 排 除 冷 凝 水,排 除 空 气 及 不 凝 性 气 体,增 加 系 统 的 热 效 率,增 强 系 统 的 可 靠 性,3,蒸 汽 疏 水 阀 的 主 要 种 类,1、热 静 力 型,这 种 疏 水 阀 是 利 用 蒸 汽 和 冷 凝 水 之 间 的 温 度 差 来 操 作 疏 水 阀 的 感 温 元 件 而 控 制 阀 门 的 开 关。冷 凝 水 排 放 前 必 须 被 冷 却 至 饱 和 温 度 以 下。,2、机 械 型,此 类 疏 水 阀 以 机 械 方 式 工 作，主 要 感 应 蒸 汽 和 冷 凝 水 之 间 密 度 的 不 同，利 用“浮 球”和“浮 筒”来 操 作 疏 水 阀 的 开 关。此 类 疏 水 阀 以 饱 和 温 度 排 放 冷 凝 水。,3、热 动 力 型,这 一 类 型 的 疏 水 阀 是 根 据 冷 凝 水 通 过 疏 水 阀 时 产 生 二 次 蒸 汽，而 高 速 运 动 的 二 次 蒸 汽 会 产 生 一 个 低 压 区 的 简 单 原 理 来 控 制 阀 的 开 关。此 阀 有 一 个 简 单 的 碟 片，其 对 高 速 的 蒸 汽 关 闭，而 对 冷 凝 水 开 放。,4,压 力 平 衡 式 热 静 力 疏 水 阀,最 大 压 力 为 32 bar,5,压 力 平 衡 式 热 静 力 疏 水 阀,三 种 不 同 凝 结 水 排 放 温 度 的 液 囊 可 供 选 择,防 腐 蚀 的,316L 不 锈 钢 液 囊,无 石 棉 垫 片,锻 钢 阀 体 和 阀 盖,可 选 内 置,过 滤 网 型 号,内 置 防 冲 蚀,导 向 挡 板,6,压 力 平 衡 囊,7,压 力 平 衡 式 热 静 力 疏 水 阀 工 作 原 理,1,2,3,起 机 时,冷 空 气 和 冷 凝 水 进 入 疏 水 阀,并 能 自 由 通 过,此 时 密 封 囊 是 冷 态 的,阀 门 打 开.,当 冷 凝 水 接 近 蒸 汽 温 度 时,密 封 囊 被 加 热,填 充 液 蒸 发,产 生 的 压 力 作 用 在 膜 片 上,克 服 外 界 压 力,推 动 阀 芯 靠 近 阀 座,从 而 在 蒸 汽 达 到 疏 水 阀 前 关 闭 阀 门.,冷 凝 水 冷 却,密 封 囊 温 度 下 降,填 充 液 冷 却,密 封 囊 内 的 压 力 下 降,阀 门 再 次 打 开,冷 凝 水 又 能 通 过.,8,压 力 平 衡 式 蒸 汽 疏 水 阀 的 特 点,优 点：,体 积 小、重 量 轻，安 装 空 间 小排 量 大,抗 腐 蚀，耐 水 锤 和 过 热，不 为 冰 冻 所 损 坏,排 空 气 性 能 好,根 据 工 作 压 力 的 变 化 而 自 动 调 节。,缺 点：,冷 凝 水 排 出 温 度 低 于 饱 和 温 度，为 了 使 蒸 汽 空 间 保 持 流 畅 必 须 在 疏 水 阀 前 加 冷 却 段。,9,压 力 平 衡 疏 水 阀 工 作 曲 线,压 力(bar g),疏 水 阀 工 作 曲 线,饱 和 蒸 汽 曲 线,温 度,(,o,C),10,典 型 应 用,小 型 工 艺,设 备,蒸 汽 主 管 疏 水,11,典 型 应 用,伴 热 线,消 毒 器,12,双 金 属 式 蒸 汽 疏 水 阀,最 大 压 力 45 bar g,13,双 金 属 片,加热,冷,热,14,斯 派 莎 克 双 金 属 疏 水 阀,锻 造 的 阀 体 和 阀 盖,内 置 不 锈 钢 滤 网,阀 芯 设 计,开 启 迅 速,爪 型 双 金 属 片 设 计，保 证 疏 水 阀 的 工 作 性 能。,15,双 金 属 片,16,双 金 属 疏 水 阀 的 工 作 曲 线,压 力(bar g),饱 和 蒸 汽 曲 线,疏 水 阀 工 作 曲 线,温 度,(,o,C),17,起 动 时，阀 处 于 常 开 位 置,冷 态 的 凝 结 水 和 空 气 可 迅 速 排 出,工 作 原 理,随 着 热 的 凝 结 水 流 过，双 金 属 片 被 加 热 动 作，开 始 关 闭 阀 门。,热 的 凝 结 水 不 断 排 出，当 其 温 度 接 近 饱 和 蒸 汽 温 度 时，阀 门 完 全 关 闭。,阀 内 的,凝 结 水 将 慢 慢 冷 却，双 金 属 片 收 缩，上 游 的 压 力 将 重 新 开 启 阀 门。,凝 结 水 被 排 出，循 环 再 次 开 始。,18,典 型 应 用,非 关 键 伴 热 线,19,典 型 应 用,大 型 油 罐 的 温 度 控 制,20,浮 球 式 蒸 汽 疏 水 阀,最 大 工 作 压 力 为 32 bar.,21,带 热 静 力 排 空 的 浮 球 疏 水 阀出,进,水 位 上 升，浮 球 随 之 上 升，阀 开。,22,浮 球 式 蒸 汽 疏 水 阀,不 锈 钢 浮 球,旋 转 的 阀 盖 可 适 合 不 同 方 向 的 安 装,破 蒸 汽 汽 锁 装 置,热 静 力 排 空 装 置,23,蒸 汽 汽 锁 的 产 生,(i),(ii),(iii),24,浮 球 式 蒸 汽 疏 水 阀 的 工 作 过 程,起 机 阶 段，热 静 力 排 空 装 置 允 许 空 气 通 过，其 它 时 间 高 温 冷 凝 水 使 排 空 装 置 关 闭，空 气 无 法 通 过。,冷 凝 水 到 达 疏 水 阀，浮 球 升 起，阀 门 打 开。热 态 冷 凝 水 使 排 气 阀 关 闭。冷 凝 水 以 饱 和 温 度 排 出。,蒸 汽 到 达 疏 水 阀，浮 球 下 沉，阀 门 关 闭。,破 蒸 汽 汽 锁 装 置 和 热 静 力 排 空 阀(C),1,2,3,25,浮 球 式 蒸 汽 疏 水 阀 的 特 点,优 点：,在 饱 和 温 度 下 连 续 排 放 冷 凝 水，排 量 大,能 适 应 高 低 负 荷 的 变 化，不 受 压 力 变 化 的 影 响,装 有 自 动 排 气 阀 的 型 号，排 气 性 能 良 好,使 用 内 置 破 蒸 汽 汽 锁 装 置 的 型 号，是 有 蒸 汽 汽 锁 现 象 应 用 的 唯 一 选 择。,缺 点：,在 暴 露 状 态 下 易 结 冰，需 要 加 于 保 温。,26,浮 球 疏 水 阀 的 应 用,空气加热器,汽水分离器,27,浮 球 疏 水 阀 的 典 型 应 用,蒸 汽,减 压 阀,浮 球 疏 水 阀 组,过 程 设 备,过 程 介 质,28,浮 球 疏 水 阀 的 应 用：换 热 器 应 用,蒸 汽,浮 球 疏 水 阀 组,管 壳 式 换 热 器,气 动 控 制 阀,汽 水 分 离 器,截 止 阀,温 度 感 应 器,29,浮球式疏水阀常见故障及处理意见,1.蒸汽泄漏,二次蒸汽,疏水阀前压力较高时将有大量二次蒸汽产生。,正常现象,安装不正确,检查安装，流向正确且位置正确。,铭牌上箭头朝下,阀门关闭不严,阀芯阀座处有杂质卡涩。,拆开清洗,内部腐蚀,冷凝水具有腐蚀性，检查原因。,更换疏水阀,2.不疏水,选型错误,检查最大工作压差是否高于疏水阀允许工作压差。,更换疏水阀,杂质堵塞,检查过滤器及疏水阀内，并清洗。,定期维护,浮球破裂,检查水锤原因。,检查浮球并更换,背压过大,检查是否存在高背压，高提升,使用APT14,30,浮球式疏水阀常见故障及处理意见,3.加热设备加热速度慢,疏水阀选型过小,检查压差及排量,考虑安全系数,正确选型,更换,选型错误,检查系统最大工作压差是否大于疏水阀工作压差,正确选型,更换,蒸汽汽锁,检查设备至疏水阀是否有提升，是否管道过长,更换带破汽锁的疏水阀,失流状态,检查系统压力是否可能低于疏水阀背压,使用APT14,31,倒 吊 桶 蒸 汽 疏 水 阀,最 大 压 力 达,62 bar,32,倒 吊 桶 疏 水 阀 的 切 面 图,不 锈 钢 内 部 件 与 阀 盖 相 连，简 化 维 修。,水 封,可 选 排 污 阀 型 号,螺 纹，承插焊焊，对 接 焊或 法 兰 连 接,内 置 式 过 滤 网,33,倒 吊 桶 疏 水 阀 工 作 原 理,排气孔,凝 结 水 进 入 疏 水 阀 并 形 成 水 封。吊 桶 的 重 量 使 阀 芯 打 开，凝 结 水 排 出。,蒸 汽 从 下 进 入，吊 桶 上 升，带 动 连 杆 上 升 关 闭 疏 水 阀。,蒸 汽 凝 结，一 部 分 蒸 汽 则 由 排 气 孔 跑 出。吊 桶 的 重 量 拉 动 阀 芯，打 开 疏 水 阀。循 环 重 新 开 始。,吊 桶 上 的 排 气 孔 用 来 排 除 积 聚 在 疏 水 阀 顶 部 的 空 气。排 气 孔 的 排 气 速 度 缓 慢，因 而 有 时 需 要 单 独 的 排 气 阀。,34,倒 吊 桶 疏 水 阀 的 特 点,优 点：,阀 体 结 实，结 构 简 单，可 耐 水 锤，具 有 很 长 的 使 用 寿 命,如 在 入 口 安 装 止 回 阀 可 使 用 于 过 热 蒸 汽 系 统,缺 点：,倒 吊 桶 顶 部 的 小 孔 能 缓 慢 排 放 空 气。该 孔 不 能 过 大 否 则 在 正 常 工 作 情 况 下 泄 漏 蒸 汽,在 小 负 载 情 况 下，泄 漏 蒸 汽,在 系 统 压 力 突 然 变 化 时，容 易 失 去 水 封 而 泄 漏 蒸 汽，必 须 在 进 口 安 装 止 回 阀,暴 露 在 过 冷 的 环 境 中 会 冻 结 损 坏，必 须 加 以 保 温,35,典 型 应 用,轮 胎 压 机,和 硫 化 机,低 位 疏 水,止 回 阀,水 槽,36,热 动 力 蒸 汽 疏 水 阀,最 大 压 力 为 120 Bar,37,热 动 力 蒸 汽 疏 水 阀,隔 热 罩,防 气 锁 碟 片,螺 纹，法 兰，焊 接 连 接,可 选 排 污 阀,硬 质 不 锈 钢 碟 片,三 孔 冷 凝 水 出 口,内 置 不 锈 钢 过 滤 器,涂 镍 表 面,38,起 动 时，进 口 压 力 将 碟 片 顶 起,冷 态 的 凝 结 水 及 空 气 迅 速 排 出,热 动 力 疏 水 阀 工 作 原 理,热 的 凝 结 水 流 过 疏 水 阀 时 产 生 二 次 蒸 汽,高 速 的 二 次 蒸 汽 在 碟 片 下 形 成 低 压，将 碟 片 拉 动 向 下,同 时，二 次 蒸 汽 进 入 碟 片 上 方 的 空 间，迫 使 碟 片 向 下 动 作,碟 片 将 疏 水 阀 关 闭,碟 片 上 方 的 压 力 作 用 在 碟 片 上,随 着 二 次 蒸 汽 冷 凝，碟 片 将 再 次 被 进 口 压 力 顶 起,循 环 开 始,39,热 动 力 型 蒸 汽 疏 水 阀 的 特 点,优 点：,阀 本 体 结 构 结 实、简 单、重 量 轻，使 用 寿 命 长，安 装 费 用 低。,操 作 压 力 范 围 大，不 需 因 压 力 的 变 化 而 调 整 或 更 换 阀 口 尺 寸。,抗 水 锤、振 动、腐 蚀，本 体 不 为 冷 冻 破 坏，可 适 用 于 过 热 蒸 汽，可 在 任 何 方 位 上 操 作。,唯 一 的 活 动 部 件 不 锈 钢 碟 片，保 证 操 作 可 靠，减 少 维 修，同 时 该 碟 片可 具 止 回 阀 作 用。,附 有 空 气 排 除 的 碟 片，可 防 止 空 气 阻 塞。,该 疏 水 阀 在 开 关 时 发 出“喀 嚓”声，可 帮 助 判 断 疏 水 阀 是 否 正 常 工 作。,缺 点：,过 低 的 进 口 压 力 和 过 高 的 背 压 均 使 疏 水 阀 无 法 工 作。,不 含 防 气 锁 碟 片的 型 号，在 起 机 时 易 发 生 气 阻。,暴 露 在 低 温 环 境 中，会 造 成 阀 开 关 频 繁，降 低 寿 命，必 须 加 隔 热 罩。,40,热 动 力 蒸 汽 疏 水 阀 的 典 型 应 用,主管疏水,夹套伴热,41,典 型 应 用,压 烫 机 的 疏 水,42,热动力疏水阀常见故障,1 蒸汽直通,在碟片和阀座处有杂质卡涩拆开阀盖清洗即可。,2 开启过频,碟片或阀座表面磨损取出碟片，研磨碟片或更换碟片。,环境温度过低保温或加隔热罩。,3 不疏水,过滤网堵塞清洗过滤网。,背压过大检查背压，检查下游是否有关闭的截止阀。,疏水阀堵塞拆开阀盖检查并清洗。,空气气锁选择防气锁碟片。,43,蒸 汽 疏 水 阀 的 排 水 温 度,饱 和 蒸 汽 曲 线,FT&IB,TD,BP,SM,液 体 膨 胀 型,设 定 在 60,0,100,温 度,压 力,44,选 择 合 适 的 疏 水 阀(1),应 用,系 统 压 力,背 压,温 度,压 差,最 大 负 荷,最 小 负 荷,安 全 系 数,45,选 择 合 适 的 疏 水 阀(2),阀 后 是 否 提 升,温 度 控 制,设 备 型 号,材 质/连 接 方 式,是 否 回 收 凝 结 水,冰 冻,振 动,排 空 气 的 需 要,46,蒸 汽 疏 水 阀 选 型 表:干 饱 和 蒸 汽,外 流 加 热 器,底 部 盘 管,主 管 疏 水,换 热 器,夹 层 锅,空 气 加 热 组,闪 蒸 罐,设 备 伴 热,非 关 键,防 冻 结,关 键 伴 热,伴 热 线 和 夹 套 管,盘 管,辐 射,AHU,加 热 器 组,换 热 器,辐 射 板,TD,(BP),FT,(IB+AV),BP,(TD),BP,(SM),TD,(BP),BP,(FT),BP,FT,(IB+AV),FT,(BP),BP,(SM),空 间 加 热,储 槽,FT,(IB+AV),滚 筒,47,疏 水 阀 选 型 表:过 热 蒸 汽,主 管 疏 水,FT,(IB+AV),TD,(SM),换 热 器,夹 层 锅,空 气 加 热 器,48,连 接 方 式,螺 纹,使 用 外 螺、活 接 和 密 封 胶。安 装 简 单，无 需 太 多 的 技 巧。但 不 能 保 证 无 泄 漏。,法 兰,好 的 连 接 方 式。需 要 一 定 的 技 巧 来 确 保 扭 矩 和 压 缩 的 合 适。但 不 能 保 证 无 泄 漏,套 焊,永 久 防 漏 的 连 接。易 于 对 中，无 需 太 多 的 焊 接 技 巧。在 需 拆 卸 疏 水 阀 时，必 须 将 管 道 切 断。,平 焊,永 久 防 漏 的 连 接。对 中 需 小 心，需 要 更 高 的 焊 接 技 巧。在 需 拆 卸 疏 水 阀 时，必 须 将 管 道 切 断。,49,蒸 汽 疏 水 阀 组,截 止 阀,过 滤 器,Spiratec 感 应 腔,浮 球 疏 水 阀,止 回 阀,50,蒸 汽 疏 水 阀 旁 通 的 正 确 安 装,51,蒸 汽 疏 水 阀 经 常 发 生 的 问 题,空 气 气 锁,-,空 气 无 法 排 除 引 起 疏 水 阀 失 去 排 冷 凝 水 功 能,蒸 汽 汽 锁,-,蒸 汽 阻 碍 冷 凝 水 达 到 疏 水 阀 的 通 道,群 组 疏 水,-,使 不 同 设 备 之 间 相 互 影 响,不 当 的 冷 凝 水 管 设 计 增 加 疏 水 阀 的 背 压,52,群 组 疏 水,蒸 汽,冷 凝 水,不 良 的 群 组 疏 水 引 起 的 后 果,53,不 同 压 力 下 工 作 的 疏 水 阀,集 水 箱,0 bar g,10 bar g,0 bar g,3 bar g,0-10 bar g 变 化,0 bar g,10 bar g,3 bar g,0 bar g,0 bar g,54,更 换 内 部 件,55,
