电梯维保安全技术要点
安全要点：
      1． 多人配合修理电梯时，要做到思想集中，互相之间有呼有应，做好配合工作。
      2． 如果要用三角钥匙打开厅门，一定要看清楚轿厢的位置，不要想当然地认为电梯一定就在什么位置。
      3． 打开厅门进入轿顶时，不能马上关门，首先要把检修开关置于检修档，按下急停开关，打开轿顶灯，在轿顶站稳后方能关上厅门。
      4． 出轿顶时，首先要打开厅门，再将轿顶检修开关，急停开关，照明开关等一一复位，到达厅外后再关上厅门。〔如果人站立在厅外能操作到以上开关，应站到厅外后再复位以上开关〕
      5． 轿厢运行时，不要把身体探到拦杆之外。不要在骑跨处作业。
      6． 在轿顶时，万一碰到电梯失控运行，千万保持镇定，应抓牢可扶之物，蹲稳在安全之处，不能企图开门跳出。
      7． 在地坑工作时，应该切断地坑检修箱的安全开关。爬出地坑时，一定要确保厅门在打开状态下，方能接通地坑的安全回路，然后迅速爬出地坑。〔如果在厅外能操作安全开关，应在人爬出地坑后再接通安全开关，然后再关门〕
      8． 如果必必需要短接门锁检查电梯门锁故障时，千万要确保电梯处于检修状态。检查完毕后，务必先断开门锁短接线后才能让电梯复位到正常状态。

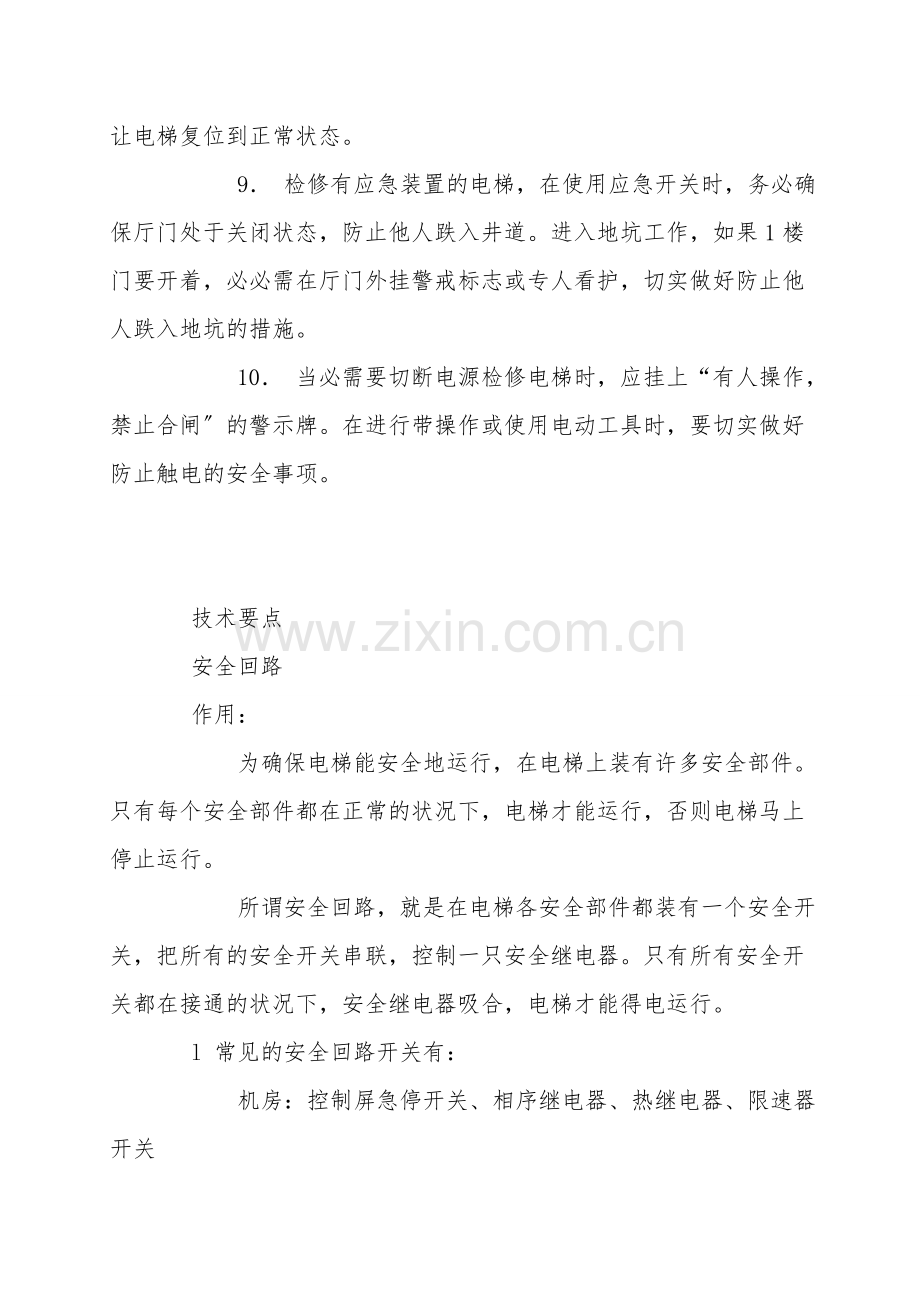

      9． 检修有应急装置的电梯，在使用应急开关时，务必确保厅门处于关闭状态，防止他人跌入井道。进入地坑工作，如果1楼门要开着，必必需在厅门外挂警戒标志或专人看护，切实做好防止他人跌入地坑的措施。
      10． 当必需要切断电源检修电梯时，应挂上“有人操作，禁止合闸〞的警示牌。在进行带操作或使用电动工具时，要切实做好防止触电的安全事项。

    技术要点
    安全回路
    作用：
      为确保电梯能安全地运行，在电梯上装有许多安全部件。只有每个安全部件都在正常的状况下，电梯才能运行，否则电梯马上停止运行。
      所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。只有所有安全开关都在接通的状况下，安全继电器吸合，电梯才能得电运行。
    l 常见的安全回路开关有：
      机房：控制屏急停开关、相序继电器、热继电器、限速器开关
      井道：上极限开关、下极限开关〔有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源〕
      地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关
      轿内：操纵箱急停开关
      轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关
    故障状态：
      当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。应该到机房控制屏观察安全继电器的状态。如果安全继电器处于释放状态，则应推断为安全回路故障。
    故障可能原因：
      1. 输入电源的相序错或有缺相引起相序继电器动作。
      2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。
      3. 可能限速器超速引起限速器开关动作。
      4. 电梯冲顶或沉底引起极限开关动作。
      5. 地坑断绳开关动作。可能是限速器绳跳出或超长。
      6. 安全钳动作。应查明原因。可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物〔如老鼠等〕卷入、安全契块间隙太小等。
      7. 安全窗被人顶起，引起安全窗开关动作。
      8. 可能有的急停开关被人按下。
      9. 如果各开关都正常，应检查其触点接触是否合格，接线是否有松动等。
      另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机〔或PC机〕进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。

    门锁回路
    作用：
      为确保电梯必必需在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。只有全部门电气联锁开关在全部接通的状况下，控制屏的门锁继电器方能吸合，电梯才能运行。

    故障状态：
      在全部门关闭的状态下，到控制屏观察门锁继电器的状态，如果门锁继电器处于释放状态，则应推断为门锁回路断开。
    修理方法：
      由于目前大多数电梯在门锁断开时快车慢车均不能运行，所以门锁故障虽然容易推断，却很难找出是哪道门故障。
    我的修理建议：
      1. 首先应重点怀疑电梯停止层的门锁是否故障。
      2. 询问是否有三角钥匙打开过层门，在厅外用三角钥匙重新开关一下厅门。
      3. 确保在检修状态下，在控制屏分开短接厅门锁和厅门锁，分出是厅门部分还是轿门部分故障。
      4. 如是厅门部分故障，确保检修状态下，短接厅门锁回路，以检修速度运行电梯，逐层检查每道厅门联锁接触状况〔别忘了被动门〕。
      注意：在修复门锁回路故障后，一定要先取掉门锁短接线，方能将电梯恢复到快车状态。
      另外，目前较多电梯虽然门锁回路正常，门锁继电器也吸合，但通常在门锁继电器上取一付常开触点再送到微机〔或PC机〕进行检测，如果门锁继电器本身接触不良，也会引起门锁回路故障的状态。

    安全触板〔门光电、门光幕〕
    作用：
      为了防止电梯门在关闭过程中夹住乘客，所以一般在电梯轿门上装有安全触板〔或光电或光幕〕。
      安全触板：为机械式防夹人装置，当电梯在关门过程中，人碰到安全触板时，安全触板向内缩进，带动下部的一个微动开关，安全触板开关动作，控制门向开门方向转动。
      光电：有的电梯安装了门光电〔至少必需要两点〕，一边为发射端，另一边为接收端。当电梯门在关闭时，如果有物体挡住光线，接收端接受不到发射端的光源，马上驱动光电继电器动作，光电继电器控制门向反方向开启。
      光幕：与光电的原理相同，不过是有许多发射点和接收点罢了。
