测量放样要点PPT.ppt

上传人:丰**** 文档编号:10216623 上传时间:2025-04-28 格式:PPT 页数:27 大小:747.29KB
下载 相关 举报
测量放样要点PPT.ppt_第1页
第1页 / 共27页
测量放样要点PPT.ppt_第2页
第2页 / 共27页
测量放样要点PPT.ppt_第3页
第3页 / 共27页
测量放样要点PPT.ppt_第4页
第4页 / 共27页
测量放样要点PPT.ppt_第5页
第5页 / 共27页
点击查看更多>>
资源描述

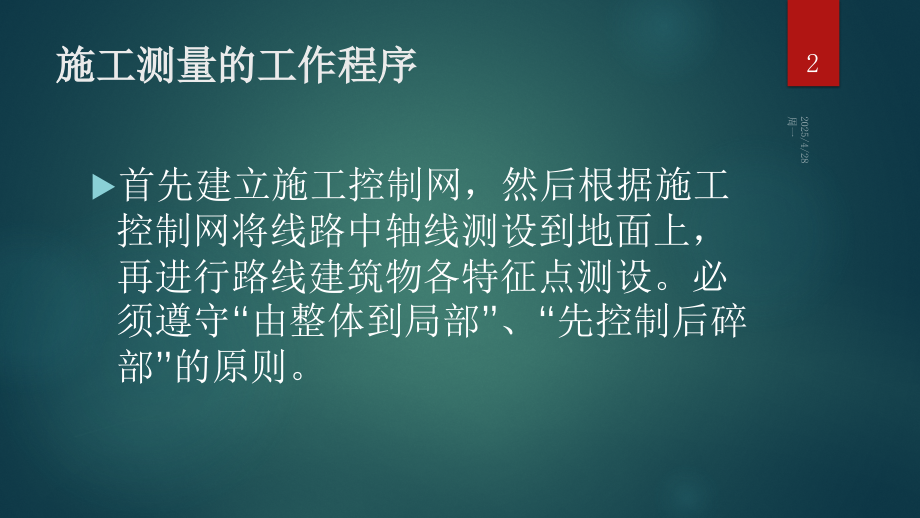

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,测量放样要点,中铁十五局,G314,线项目部,1,施工测量的工作程序,首先建立施工控制网,然后根据施工控制网将,线路,中轴线测设到地面上,再进行,路线,建筑物各特征点测设。必须遵守,“,由整体到局部,”,、,“,先控制后碎部,”,的原则。,2,2025/4/28 周一,施工测量的工作程序,控制点恢复布设,恢复路线勘测所设导线点水准点,增设加密导线点水准点。当导线点的密度不能满足路基施工要求,可采用全站仪来加密控制点。当有的控制点在,线路,施工范围以内,则需要在该施工范围附近增设控制点,以便在原控制点被施工

2、破坏后,使新增设的控制点仍能对,线路,施工进行有效控制。,3,2025/4/28 周一,一、,桥梁测量放样,初期,仔细核对桥梁图纸,:,墩台桩号,桩基坐标,墩台平面图断面图尺寸以及梁的尺寸等,.,检核无误后方可进行下一步准备工作,.,检核办法,:,利用桥梁图纸提供的数据,将桥梁各个结构的平面图以实际坐标画入,CAD,中,进行复核,.,利用坐标正反算原理,通过图纸提供桥梁墩台桩号,进行桥梁各个结构尺寸的复核,.,4,2025/4/28 周一,一、,桥梁测量放样,整理桩基坐标表,.,桥型布置图,.,墩台一般构造图,梁一般构造图,整理打印装订好以便于现场放样时查阅和检核,.,5,2025/4/28

3、周一,一、,桥梁测量放样,桩基放样,:,准备好圆木桩,钢筋护桩,细线,记号笔,当用全站仪将桩位中心定好后砸入圆木桩,并且在圆木桩上用记号笔做出中心记号,此时在合适的位置砸入护桩,(,坚实牢固不被破坏的地方,),用细线两两交叉绑扎,并且细线交叉点正好落在圆木桩中心处也就是桩为中心,一切工作精准无误后,方可进行挖钻孔施工,期间根据实际情况,定期进行桩位复测以及报检工作,确保桩位有偏差,斜孔现象发生,.,桩孔挖到位,且下好钢筋笼后,要进行钢筋笼定位,保证桩基不会倾斜,.,桩基浇筑完,破桩后,进行桩位复测检核,偏差在一定范围内就可以进行下一道施工,.,检核办法,:,准备细线,钢卷尺,因为破桩后有外露的

4、钢筋,数见钢筋根数,将细线平均的绑在钢筋底部,出现交叉点后和放好的桩位点,用钢尺量出偏差,即可,.,6,2025/4/28 周一,一、,桥梁测量放样,7,2025/4/28 周一,一、,桥梁测量放样,承台放样,:,一般计算出承台四个角点的坐标,现场放好点后,用尺量出承台长宽与设计是否一致,.,8,2025/4/28 周一,一、,桥梁测量放样,墩柱,.,墩身的放样,:,和桩基放样方法一样,只是支完模板后,浇筑之前进行墩柱墩身垂直度检核,.,9,2025/4/28 周一,一、,桥梁测量放样,肋板放样与承台放样一样,需要求出几个肋板的角点坐标,也需要用尺拉出现场放样尺寸与设计是否一致,.,10,20

5、25/4/28 周一,一、,桥梁测量放样,桥台垫石在台帽钢筋绑扎好,.,台帽模板支护好,混凝土浇筑之前,进行垫石预埋筋放样,此时根据现场实际情况可只放一头一尾的垫石中心坐标,其余垫石用线拉尺量,.,当台帽浇筑完之后,垫石四个角点就得一一放样,以确保垫石位置准确便于后续架梁工作,.,11,2025/4/28 周一,一、,桥梁测量放样,盖梁垫石放样与桥台垫石放样一样,点放好之后用尺量出尺寸与图纸设计尺寸核对,.,12,2025/4/28 周一,一、,桥梁测量放样,其他桥梁结构的放样,可通过已有的结构物位置现场尺量线拉,.,如盖梁,.,挡块,耳背墙的位置,通过墩柱垫石的位置来确定即可,.,13,20

6、25/4/28 周一,二、路基施工测量,首先复核图纸和曲线要素,复核结果无误后,依据设计有关文件和技术交底书中提供的线路里程计算出相对应的中心坐标。计算资料两人分组计算,计算后比对结果无误后,技术主管再复核一次,只有在计算的放样数据准确无误后,方可作为放样的依据。计算时必须注意曲线断链的调整里程,高程计算时要注意该段路基在竖曲线的哪一处,该段有无加宽和超高,超高段上或超高渐变段上路基内外侧的坡度等,保证计算数据的准确无误。,14,2025/4/28 周一,二、路基施工测量,1,、,采用渐法或坐标法配合,Casio-5800P,计算器,准确放样出路基左(右)开挖(填)边线桩及该点标高,检查原设计

7、图纸上的开挖边线是否足够,原征地界是否足够。并放出实际开挖(或填)边线桩,并在桩顶做出标识。,15,2025/4/28 周一,二、路基施工测量,2,、,对于填(挖)方原地面线与设计图纸不符、出入较大地段,需要变更的要及时将测量数据提供给工程部门。,16,2025/4/28 周一,二、路基施工测量,3,、,高边坡,路基在第一个台阶挖完成后,要用全站仪检查第一个平台的位置、标高、宽度是否正确,并依现地形特点放出下一个开挖边线的桩点位置。,17,2025/4/28 周一,二、路基施工测量,4,、,当原地面被挖开后,在每一进尺下挖的过程当中,要详细记录第一个里程段土石变化点处的标高及该点至中桩的距离,

8、为验工计价,变更增量,竣工结算积累第一手资料。,18,2025/4/28 周一,二、路基施工测量,5,、,填方地段的施工放样密度应满足施工的要求,边桩灰线应清晰,百米控制桩设立稳固、明显。,19,2025/4/28 周一,二、路基施工测量,6,、,路基施工宽度、层厚应每层,2,3,层,特别是密度区域交界层,实放中、边桩,并检测其地面高程,宽度、横坡,保证线形按设计进行。,20,2025/4/28 周一,二、路基施工测量,7,、,在适当地段设立沉降标,定时进行沉降观测,及时进行沉降速率比较,并绘制成图表。,21,2025/4/28 周一,二、路基施工测量,8,、,在确认断面中桩、边桩后,对其边桩

9、高程,坡脚高程进行实测控制,以保证坡率、线形正确及坡道设计宽度。,22,2025/4/28 周一,二、路基施工测量,9,、边沟、截水沟和排水沟放样时,宜先做成样板架检查,也可每隔,1O,20M,在沟内外边缘钉木桩并注明里程及挖深。,23,2025/4/28 周一,二、路基施工测量,10,、机械施工中,应在边桩处设立明显的填挖标志,在施工中,宜在不大于,200M,的段落内,距中心桩一定距离处埋设能控制标高的控制桩,进行施工控制。发现桩被碰倒或丢失时应及时补上。,24,2025/4/28 周一,二、,路基施工测量,11,、取土坑放样时,应在坑的边缘设立明显标志,注明土场供应里程桩号及挖掘深度;作为排水用的取土坑,当挖至距坑底,O.2,O.3M,时,应按设计修整坑底纵坡。,25,2025/4/28 周一,二、,路基施工测量,12,、当高挡墙、高护坡位于曲线地段施工放样时,距离每,5,10m,钉设一中心桩(边桩)为宜。其放样的结构尺寸误差、基底及顶部高差误差均不应大于,5cm,。,26,2025/4/28 周一,测量放样要点,谢谢大家,27,2025/4/28 周一,
