科氏质量流量计介绍演示幻灯片.ppt

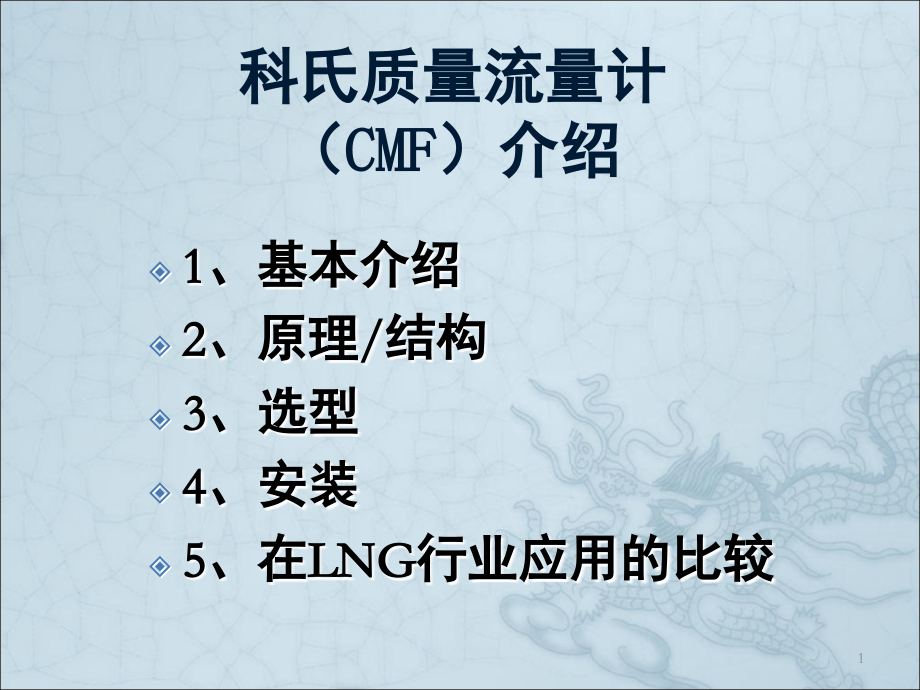

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,科氏质量流量计（,CMF,）介绍,1,、基本介绍,2,、原理,/,结构,3,、选型,4,、安装,5,、在,LNG,行业应用的比较,1,1.,基本介绍,-,概念,质量流量计是对被测介质的流量进行连续测量，测量结果是以公斤或吨等重量工程单位显示出来的流量仪表。,2,1.,基本,介绍,-,分类,1、,间接式质量流量计,（1）压力温度补偿式差压流量计,（2）压力温度补偿式体积流量计,2、,直接式质量流量计,（1）热式质量流量计（,TMF,）,a、,托马斯流量计,b、,边界层流量计,c、,旁路管流量计,（2）冲量式质量流量计（冲板）,（3）差压式质量流量计（孔板,+,定流量泵）,（4）双涡轮式质量流量计,（5）,科里奥利式,3,1.,基本,介绍,-,为什么要测量质量流量,温度,/,压力,体积,1,体积,2,质量,1=,质量,2,质量,1,体积,1,质量,2,体积,2,4,非连续的，直接测量,m=,S,m,i,连续的，间接测量,m=V,r,V=,体积流量,r=,密度,m=,质量流量,m,i,1.,基本,介绍,-,直接测量,5,直接测量,质量流量，,有很高的测量精确度,。,可测量流体范围广泛,，包括高粘度液体、含有固形物的浆液、含有,微量气体的液体、有足够密度的中高压气体。,测量管的振幅小，可视作非活动件，,测量管路内无阻碍件和活动件,。,对流体流速分布不敏感,，因而无上下游直管段要求。,不受介质特性的影响,。,可做,多参数测量,，如同期测量密度，,密度，温度和粘度、,溶液中溶质所含的浓度。,1.,基本,介绍,-,优点,6,1.,基本,介绍,-,局限,零点不稳定，容易,形成零点漂移。,不能用于测量低密度介质和低压气体；液体中含气量超过某一限制（按型号而异）会显著影响测量值。,对外界振动干扰较为敏感，为防止管道振动影响，大部分型号,CMF,的流量传感器安装固定要求较高。,不能用于较大管径，目前尚局限于,400mm,以下。,压力损失较大。,价格昂贵。,7,2.,原理,/,结构,-,科里奥利力,8,2.,原理,/,结构,-,科里奥利力,w,=,角速度,v=,径向速度,F=,科氏力,u=,切线速度,v,F,U,F,v,v,F,U,U,m,m,m,w,F,c,=-2m*v*w,9,2.,原理,/,结构,-,科里奥利力,m=,质点,w,=,角速度,v=,径向速度,F,c,=,科里奥利力,F,c,=-2m*v*w,震动,V 0,F,c,F,c,V=0,10,2.,原理,/,结构,-,质点在测量管中的运动,仪表以一定的角速度振动,w,管进口处,:,由于质点要保持原来的状态，在运动过程中受科氏力作用在测量管上,。,该力阻止测量管的运动,。,管出口处,:,同进口处，方向相反。,m,11,2.,原理,/,结构,-,工作原理,驱动线圈,热电阻,(RTD),检测线圈,流量管,连接管线,连接传感器和变送器，提供电源，信号通讯,变送器对检测线圈传输来的信号进行处理,12,在双管型质量流量计当中，入口处的分流管把流入的介质均等地一分为二，送到两根测量管中，这样保证了100%的介质流经测量管。,两根测量管由于驱动线圈的作用，产生以支点为轴的相对震动。当测量管中有流量时，产生如图所示的科里奥利现象。,2.,原理,/,结构,-,工作原理,13,2.,原理,/,结构,-,工作原理,在每个流量管上，均有一组磁铁/线圈组，我们称之为入口检测线圈和出口检测线圈。由于相对振动，线圈在磁铁的磁场做切割磁力线的运动，在内部回路产生交流电信号。该信号能准确地反映线圈组间的相对位移和相对速度。通过监测该交流信号，我们可判断测量管的运行状态。,14,典型的测量管管型图,2.,原理,/,结构,-,测量管的典型结构,15,3.,选型,选型原则,（1）,根据被测流体的类型选择流量计的结构,（2）,安全性原则,（3）,流量范围,（4）,准确度,（5）,压力损失,（6）,其他性能因素,（7）,性能价格比,16,3.,选型,选型方法,科里奥利质量流量计的选型方法具体方法与步骤：,（1）,填写工艺操作条件,a、,流体名称及性质,b、,流体状态（液态、气态、浆液或其他形式）,c、,工艺状况下的流量（最大、常用、最小值）,d、,工艺状况下的压力（最高、常用、最低值）,e、,工艺状况下的温度（最高、常用、最低值）,17,3.,选型,f、,工艺状况下的密度范围,g、,工艺状况下的粘度范围,h、,工艺管道管径,i、,允许测量误差,j、,允许压力损失,k、,允许最大流速,18,3.,选型,（2）根据工艺条件，对照技术指标，预选传感器型号,（3）计算流量传感器的压力损失,（4）计算传感器测量管内的介质流速,（5）计算测量准确度,（6）变送器及二次仪表的选型,19,3.,选型,-,选何种形状的传感器,U,型测量管：由于灵敏度更高，零点稳定性更好所以量程比更宽；同样口径下流速低也能满足精度,这对易汽化的介质尤为重要。,单直管：直管易受温度及压力影响，实际现场使用精度较难达到标定值，故不推荐用于贸易计量。,20,4.,安装,-,理想安装方式,21,4.,安装,-,截止阀和控制阀的安装,为使调零时没有流动，质量流量计上下游设置截止阀，并保证无泄漏。,控制阀应装在质量流量计下游，质量流量计保持尽可能高的静压，以防止发生气蚀和闪蒸。,22,4.,安装,-,脉动和振动,为不使流程中发生的和外部的机械振动，应向制造厂询问所提供质量流量计的,共振频率,范围，亦可向制造厂提供现场振动状况咨询是否需要采取下列措施，如,:,1,）设置脉动衰减器，,2,）设置振动衰减器或柔性连接管，,3,）特殊的流量传感器的夹装固定设备，等等。,23,4.,安装,-,防止质量流量计间相互影响,同一型号两台质量流量计串联安装，或多台质量流量计接近地并行（或并联）安装，尤其装在同一支撑台架时，测量管振动会使各质量流量计间相互影响，产生干扰而引起异常振动，严重时使仪表无法工作。安装时应采取防范措施，如：,向制造厂提出错开接近仪表的共振频率值；,拉开流量传感器距离，不设置在同一台架上，独立设置支撑架；,流量传感器异方向安装；,流量传感器间设置防振材料隔离等方法。,24,25,26,5.,比较,：,E+H,、艾默生、处弗洛科氏质量流量计在,LNG/LGP/CNG,上的应用,比较项,E+H,处弗洛,truflow,高准,micro Motion,产品系列,LGPmass,，,LNGmass,，,CNGmass,AMF,CNG050,通径,DN8,，,DN15,，,DN25,，,DN40,DN8,，,DN15,，,DN20,，,DN25,，,DN80,DN13DN25,准确度等级,0.1,0.15,，,0.2,，,0.5,，,1.0,0.5,重复性,0.1%,0.075%,，,0.1%,，,0.25%,，,o.5%,0.3%,密度（,g/cm,3,）,0.001,0.001,0.001,最高工作压力（,MPa,）,10,4,，,6,，,10,，,25,34.5,接液材质,316L,304,，,304L,，,316,，,316L,，哈氏合金,316,，,316L,输出接口,Modbus/RS-485,，脉冲，报警输出,Modbus/RS-485,，脉冲,HART,，,Modbus,，,FOUNDATION,，,PROFIBUS-PA,，,mA,，脉冲,防爆性能,Ex ia,II,C/,II,B T1T6 Gb,Ex dib,II,BT5,Ex ib IIC T1T5,防护等级,IP67,IP67,IP67,重量（,Kg,）,6.713.7,1180,7,，,8,27,
